Lyfting av hus

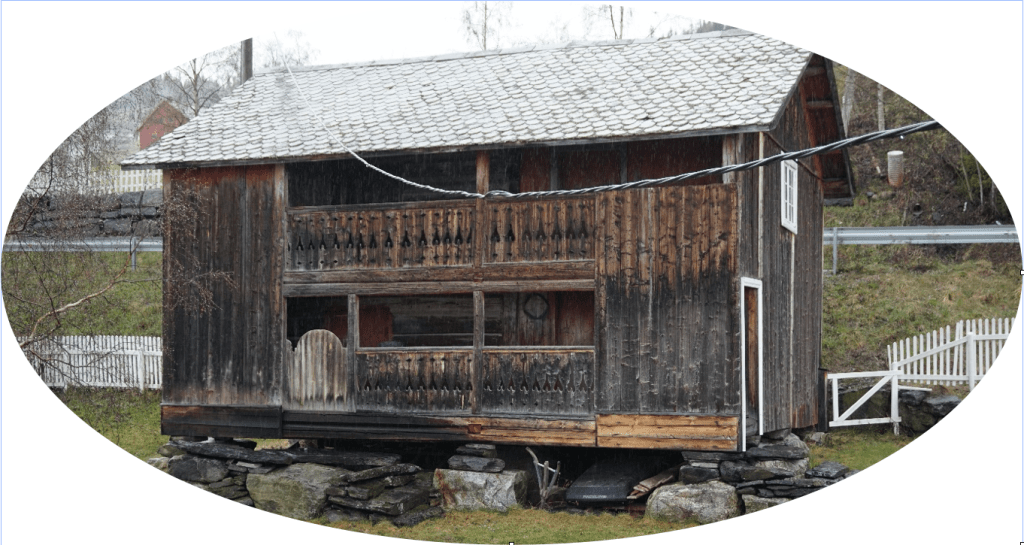

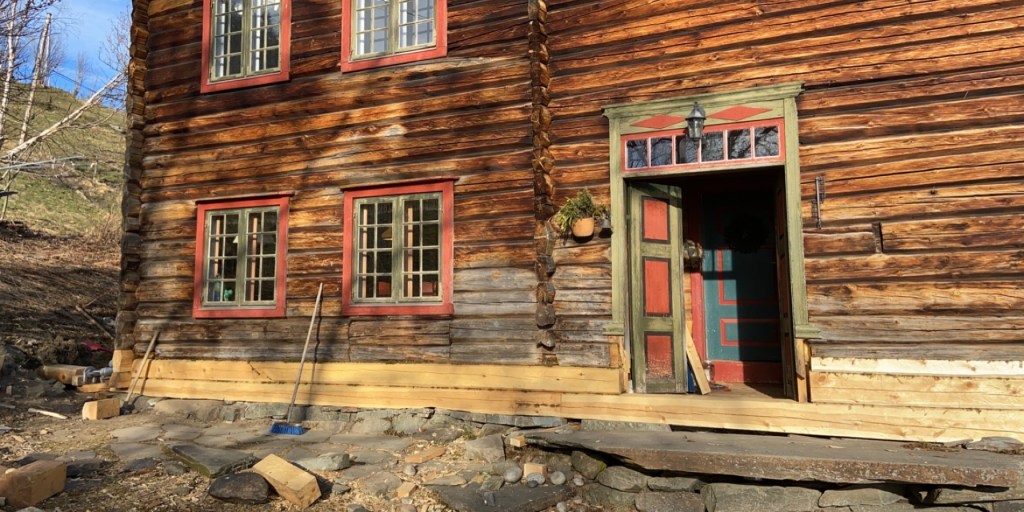

Ein kan kanskje tenkje seg at lyfting av hus er ein ny ting, og at ein i eldre tid ikkje hadde nokon korrigeringsmogelegheit dersom huset seig i grunn, eller fekk skadar på anna vis. Skadar som skuldast råte, eller for dårleg materialstivheit. Etter kvart fann eg ut at det var noko som heitte for husskrue. Denne hadde som funksjon å lyfte bygg som hadde vorte utsett for sig og/eller annan skade. Eg var sikker på at desse husskruane kunne lyfte småhus og at det stoppa der. Etter kvart forstod eg at desse skruane faktisk kan lyfte store bygg og at dette med lyfting ikkje er nokon nymotens sak.

Eg kjem ofte borti bygningar som er prega av setningsskadar. Her herskar ofte råte, deformasjonar og sig. Dette førar til at bygningsdelar må skiftast ut, og at konstruksjonen må lyftast opp mot original posisjon. Desse arbeida kan by på utfordringar. Er det råte i konstruksjonen, må dette kanskje bytast ut før ein kan lyfte i bygget. Ideelt sett burde konstruksjonen vore lyfta fyrst, og den skadde delen skifta etterpå. Det er alltid enklare å finne ut nett korleis bygningsdelen skal utformast når bygget står i rett posisjon. Det er heller ikkje alltid så enkelt å finne ut kva som har vore originalhøgda på bygget. Det er ikkje sikkert at det originalhøgda betyr alt, men at ein får bygget opp, slik at avstanden frå bakken og opp til trekonstruksjonen blir tilfredsstillande. Og sjølvsagt er det viktig at konstruksjonen blir høveleg i lodd og vater.

Låvekonstruksjon som har for svak materialstivheit

I mange tilfelle kan ein gå nokre runder før ein finn ut kva som faktisk er årsaka til dei aktuelle skadane på bygningen. Difor har eg eit ynskje om å utvikle ei enkel sjekkliste som kan leie fortare fram til dei konstruksjonsmessige avvika i bygningen. Denne sjekklista vil teikne eit bilete av kvifor, og i kva rekkefølge, konstruksjonen har fått desse skadane. Med dette meiner eg at det er enklare vite kvar ein skal seta inn tiltak i konstruksjonen for å koma tilbake til originalposisjon.

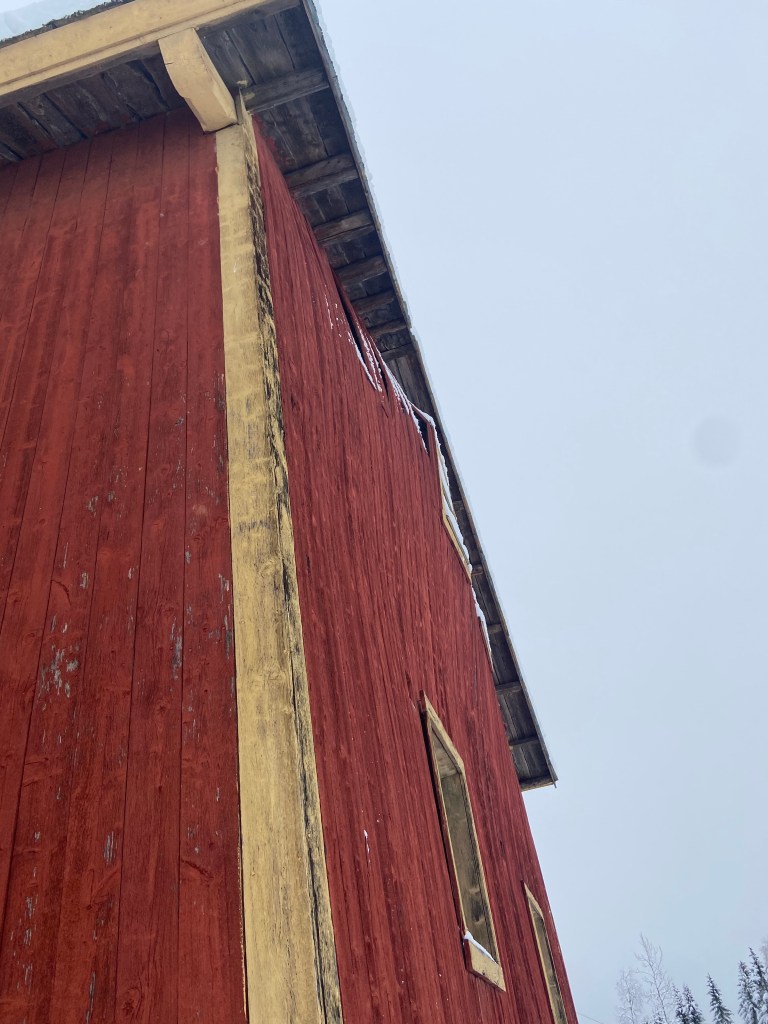

Som ein kan sjå på fotoet over, bular veggen kraftig utover. Bygningen er utsett for kraftige setningar. Setningane ser ein ikkje så godt på fotoet. Bygningen er om lag 8 meter breid og om lag 12 m lang. Den øvre delen av konstruksjonen har sige 36 cm, grunna råteskade, denne delen av konstruksjonen står på fjell. Den ytre delen av bygget har sige om lag 17 cm, her skuldast siget at grunnen ikkje har tolt tyngda av bygget. Desse differansane er målt mot den delen av bygget som er høgast. Ofte kan ein gå i den fella at ein trur at den delen som er høgast, ikkje har sige. Dette syner seg ofte å vere feil. Ofte har det høgste punktet òg sige. Det er om å gjera å finne ut kor mykje, og om konstruksjonen må opp på same høgda att.

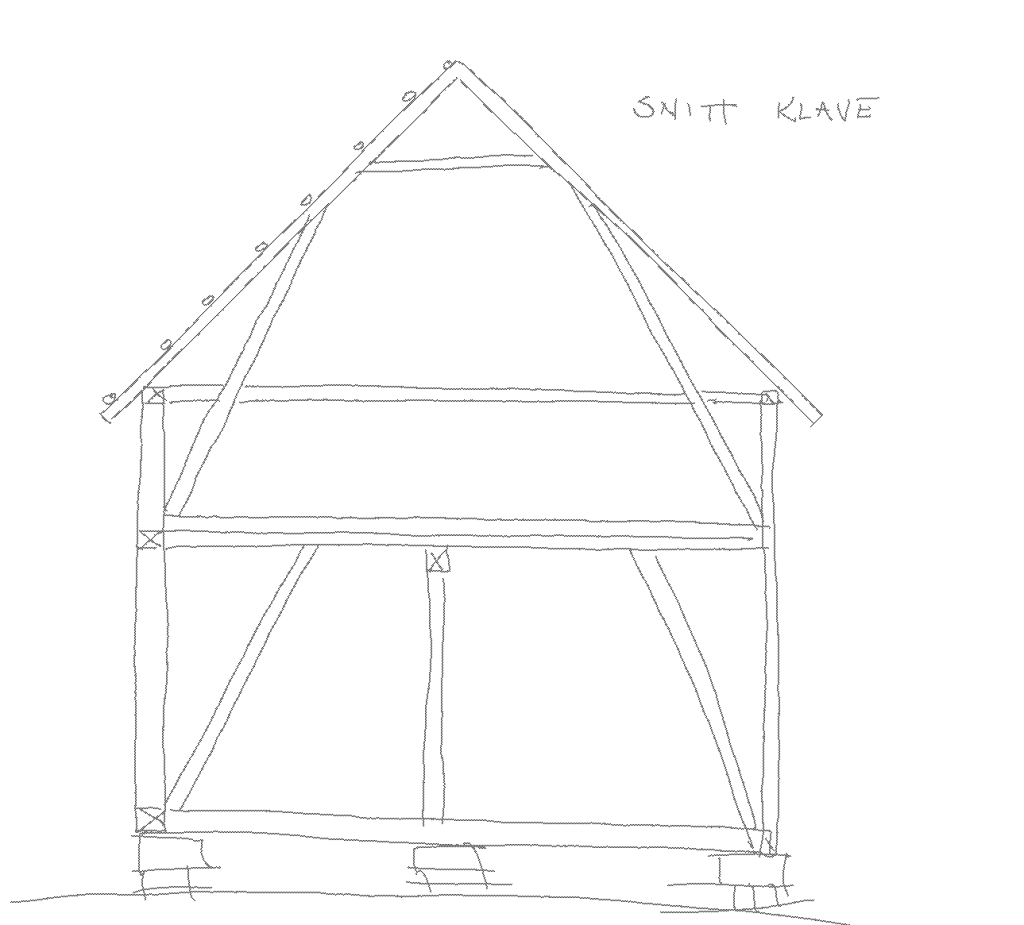

Prinsippskisse – syner klave med klyper (klave inne i bygg).

Klave ut mot gavl, her ser ein at klypene manglar, det er lagt inn to skråstivarar.

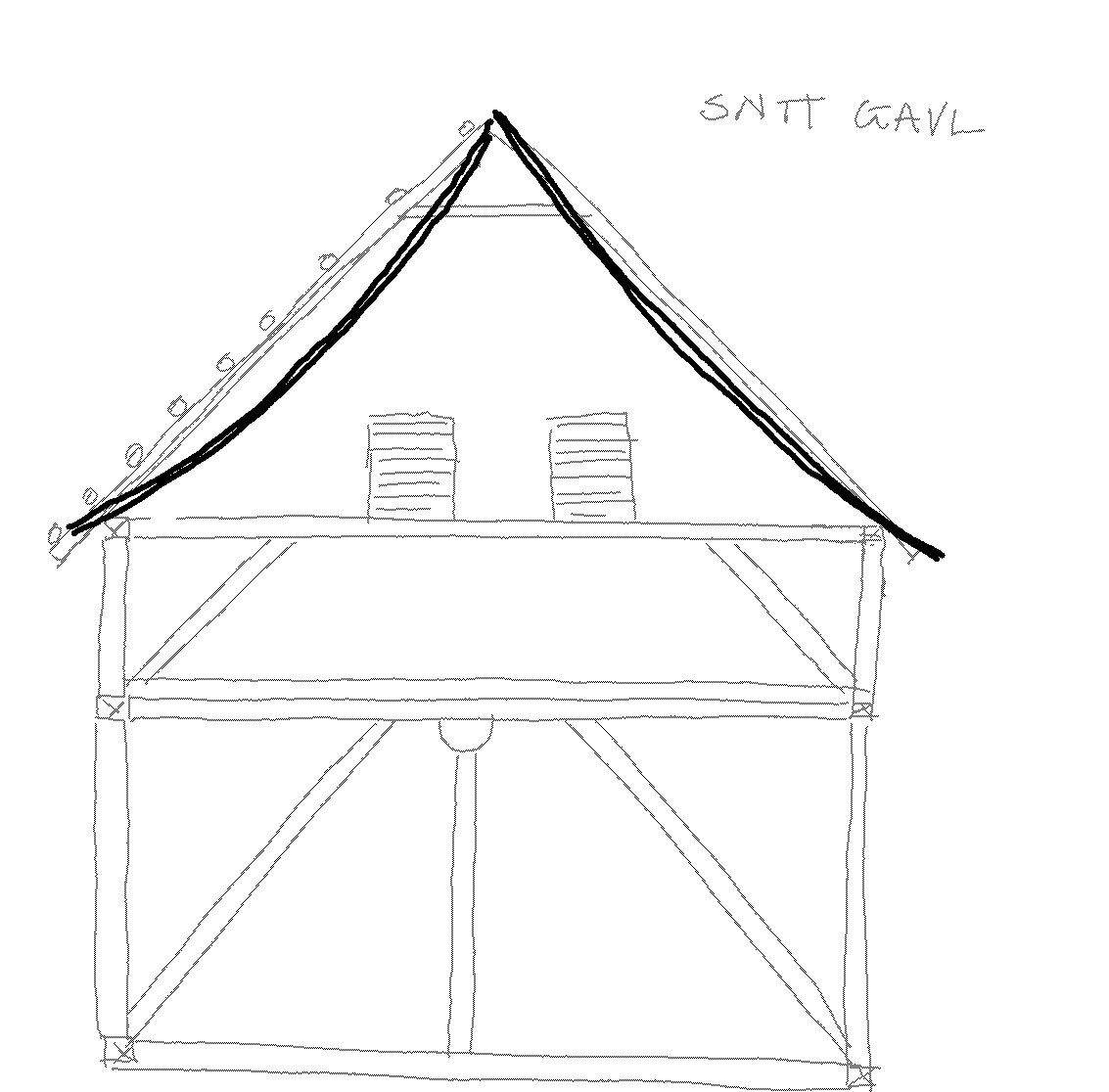

Sterkt overdrive blir gavlklaven sjåande slik ut.

Eg er litt usikker på kvifor det manglar klyper i gavlen på denne låvekonstruksjonen. Dei er på plass på kvar side av kjørebrua i andre enden av bygget. Krefter som normalt vil gå i klypa, overførast til kledningen i gavlen. Så lenge kledningen er stiv nok, held klaven seg oppe. No som kledningen ikkje lenger taklar tyngda frå taklasta, slår det seg på ein bul på veggen.

Eit system for å identifisere skader i konstruksjonar vil difor bygge på dei visuelle skadane:
– Deformasjonar på tak vil kunne oppstå ved setningar, anten desse er skapt av råte i vegg-, dekke-, eller takkonstruksjon, sig i grunnen, nedbøying eller brudd i tak, vegg eller dekke som følgje av overbelastning. Reaksjonsmønsteret er avhengig av konstruksjonstypa.

Eg tenkjer eit system basert på følgande framgangsmåte:

1. Vudering av møne og takflater. – Sjekk taket for lekkasje.

Raft og møne er som oftast bygd heilt rette og også takflatene er i eitt plan. Ved å sikte etter møne og raft ser ein lett setningar. Bruk snor eller laser for enklare å sjå avviket.

a. Setningar i raft, vanlege årsakar:
– Setningar i grunnen forårsaka av tele eller sig i grunn
– Råte i svill
– Deformasjon i etasjeskille i yttervegg
– Nedbøying sperre/sperrebind

b. Setningar i møne, men ikkje i raft, vanlege årsakar:
– Skadar i takkonstruksjon (råte, brudd, nedbøying)

2. Vudering av veggar.

Veggane er som regel bygd rette og i lodd.

a. Buling av vegg oppe ved raft, vanelege årsakar:
– Skade på samhald
-Skade på skråstivar/klyper
– Stor vridning på toppsvill

b. Buling av vegg nede ved syll, vanlege årsakar:
– Skade på samhald/manglar samhald
– Skade på svill råte eller deformasjon
– Bøying av veggkonstruksjon

c. Buling på midten, etasjeskille, vanlege årsakar:
– Skade på samhald/manglar samhald
– Skade på svill råte eller deformasjon

d. Helling på heile veggen, vanlege årsakar:
– Skråstivar fangar ikkje lenger opp rådande kraft – (råte i svill/stolpe sig i grunn)
– Tele kan dytte veggen ut av posisjon, sjølv om andre høgda står på om lag same plass

3. Vurdering av dekke

Dekket er normalt bygd i vater (avhengig av føremål)

a. Høgdeavvik, vanlege årsakar:
– Råteskade i konstruksjon eller underliggjande konstruksjon
– underliggande konstruksjon sig i grunnen

4. Vurdering av grunn

Å vurdere grunn kan vera vanskeleg. Ofte kan det vera slik at ein kan seie mykje om grunnen, ut i frå korleis bygningen ser ut.
a. Høgdeavvik
– Laus grunn, dårlege massar, forårsakar sig.
– Telefarlig grunn, forårsakar sig og/eller utpressing
Desse faktorane kan vera direkte eller meir eller mindre indirekte og må undersøkjast nøye.

Skissehjelp

Som eit hjelpemiddel for å få god oversikt over alle setningar, sig og deformasjonar er å teikne opp ei prinsippskisse av bygget, for så å teikne inn skadene.

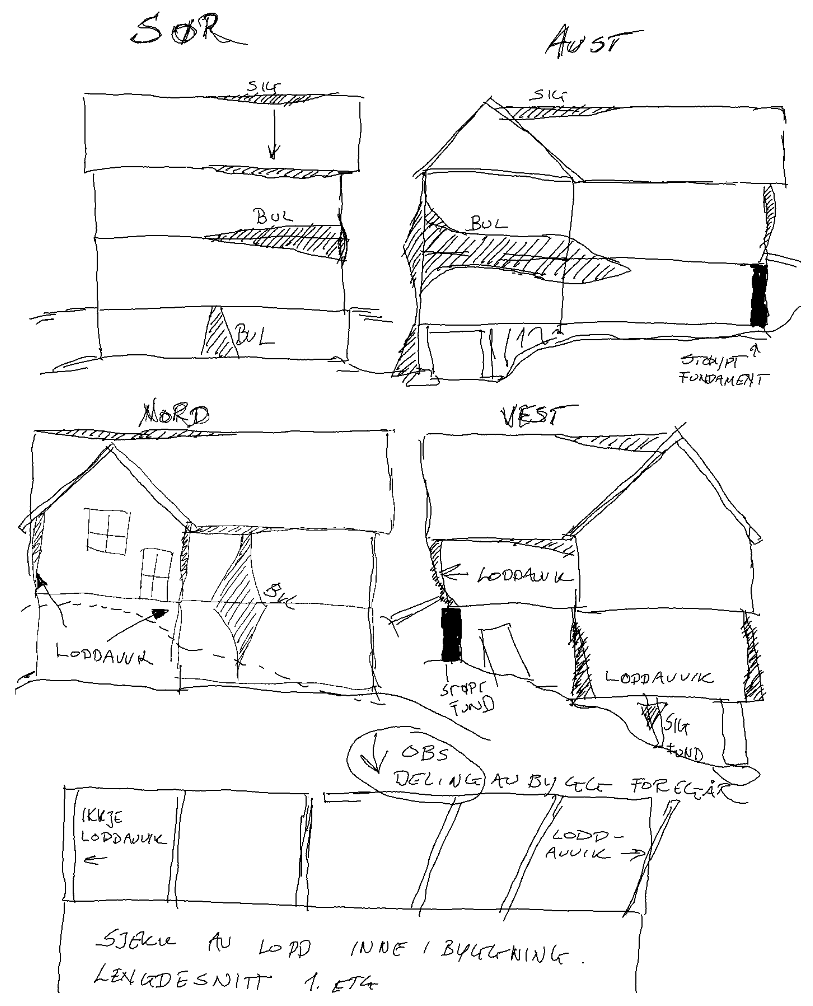

Skisser som syner kva for skader konstruksjonen lid av.

Eg får ei raskare forståing av bygningen ved å gjera denne skisseøvinga. Ein kan lettare identifisere skader som heng saman, t.d på kvar side av bygget. Vidare kan det vera like viktig å finne skader som burde henge saman, men som ikkje gjer det. På skissa som syner lengdesnitt av aust/vest-delen, ser ein eit loddavvik på eine sida. Dette loddavviket burde ein funne att på motsett side av konstruksjonen. Sidan ein ikkje gjer det i dette tilfellet, må ein studere nermare på konstruksjonen. Det syner seg fort at samhaldet i konstruksjonen ikkje er bra og at konstruksjonen difor glir frå kvarandre.

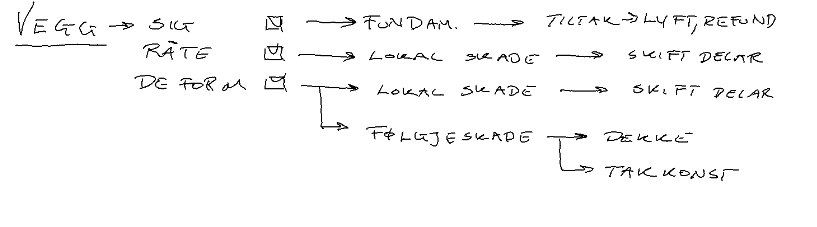

Plana vidare er å sjå på mogelegheita for å kunne utvikle eit «reaksjonsskjema» som lettare og enklare skal kunne identifisere strukturelle skader på bygningar. kanskje noko i retning av dette;

Tanken er å seta opp ei slik reaksjonsrekkje for fundament, vegg, dekke, og takkonstruksjon. Ein del av reaksjonane vil gripe inn i kvarande i skjemaet, noko som eigentleg vil leide ein snøggare til målet, som er å identifisere skader, samt enklare sjå mogelegheita for å reparere.

Etter mange år med lyfting av konstruksjonar, kjem ein likevel innom tvilstilfelle. Det kan td. ha vore utført reparasjonar, kanskje har vindauga vore remontert etter at bygget har sige så mykje at det ikkje lenger let seg opne. Etter ei oppretting ser ikkje vindauga bra ut, ikkje let det seg opne og ikkje er det beint og i lodd. Slike avvik er ofte ikkje så enkelt å fange opp før ein er godt inne i prosessen. Slike moment å sjekke/hugse på kunne òg vera ein del av reaksjonsskjemaet.

Ikkje alltid skada er like vanskeleg å få auga på. Likevel kan det vera vanskeleg å juster tilbake.

Skøtbenk frå Valdres på Valdres folkemuseum

Berre for nokre år sidan var det ikkje funne skottbenk i Valdres. Eg var i kontakt med bygningsvernrådgjevar Odd Arne Rudi på museet på Fagernes, sidan han er mykje rundt på gardar i Valdres. Kanskje hadde Rudi kome over ein slik benk på nokon av sine mange synfaringar? Han kunne opplyse om at skottbenk var ikkje noko han hadde sett i dalen. Nedtur. Vi vart enige om at han skulle halde ein ekstra utkikk etter ein slik benk. Det gjekk vel eit år, innan eg tok telefonen på ny og høyrde om han hadde kome over noko som kunne likne ein skottbenk, men svaret var det same som sist.

Dagen etter denne telefonen, ringer Rudi meg tilbake med nyheita om at han har funne ein skottbenk i Ulnes. Skøtbenken var då reoppdaga i Valdres.

Seinare fekk eg informasjon om ein «trefoting» i Etnedalen. Til alt overmål fann Rudi også benken som denne bloggposten handlar om. Arkivet til Valdres Folkemuseum er enormt stort, mykje befinn seg i samlinga. Klemt mellom eit treskeverk, ei rekkje spissledar og ein laftevegg vart benken oppdaga. Benken har ikkje noko registreringsnummer og var difor ikkje å finne i det digitale arkivet.

Benken er «enkel» i utforminga. Det er ein kløyvd stokk som dannar botn og vekta i benken. «Klypene» er tappa ned i stokken, omlag 4’’. Det er tappa hol i klypene, for å gi plass til strekkfiskemne, som skal yte press på klypene. Strekkfiskane som går gjennom klypene, er tilverka i bjørk.

Strekkfisken som går gjennom klypene, avlangt hol for kilen.

Benken manglar føter under halvkløyvningen. Dette ser ein ut frå merkjer under.

Foten vart låst i kilesporet. I tillegg fann eg spikarhol som vitnar om korleis foten var festa.

Føtene er låste i eit kilespor under halvkløyvningen. I tillegg er dei spikra frå undersida av føtene og opp i halvkløyvningen. Dette kan vitne om at føtene ikkje har vore særs grove. Vidare er benken mellom 720 og 780 mm høg, målt utan føter. Skottbenkane som er registrert rundt om i landet, varierar mellom 760 – 850 mm. Der eit snitt kan vera om lag 780 mm (kjelde: Roald Renmælmo). Dette kan tyde på at føtene kan vera ein stad mellom 1-2,5’’, om ein tek utgangspunkt i den høgaste delen av benken. Om benken har vore jamnhøg nokon gong er eg usikker på.

Hovudet på strekkfisken som går gjennom klypa.

Kil, ein kan sjå benken er mykje brukt, etter slitasjen på klypa.

Ved fyrste augekast, kan det synsast som kilefunksjon er særs låg i forhold til toppen av borda. Men, skulle ein få plass til bord med 35 cm breidde, kan det ikkje utformast anleis.

Eg har brukt nokre dagar på å laga ein kopi av denne benken. Benken er tilsynelatande enkel i utforming, men eg vart overraska over kor mykje arbeid som ligg bak ein slik benk. Sidan ein har ein halvkløyvning i botn, får ein ingen rette flater å gå ut i frå. Eg valde difor å bruke verkstadgolvet under kløyvningen som referanse. Eg lyfta stokken opp med lik avstand til golvet i båe, ender og nytta ein «referansestav» frå golvet og opp. Dette gjorde det enklare å finne lengda på klypene og lengda på kor mykje av klypene som skulle fellast ned i stokken.

Eit problem ein kan støyte på i ein slik prosess, er utvalget ein har av materialar. Då eg fann ut at benken er utforma med lunn/halvkløyvning i botn, vart det litt hektisk. Materialane nytta i ein slik benk bør vera nokon lunde tørre. Mykje halvkløyvning hadde eg ikkje på lager og måtte difor til skogs. Ei gran som såg relativt tørr ut på rot, vart vald. Det var ei utfordring, då ho og måtte ha rette dimensjonen. Før eg felde treet sjekka eg om det var rettvokst, noko treet heldigvis var.

Eg valde å kløyve lunnen på sag. Sjølv om originallunnen sannsynlegvis vart kløyvd med kilar og sidan telgd. Tidlegare hadde eg kløyvd opp ein del 2-2,5’’ furu, som fint kunne nyttast til klyper. Ferdige klyper skulle halde om lag 2’’ tjukke og 7-7 1/4’’ breidde.

På originalbenken var klypene tilverka forholdsvis grovt med øks. Noko eg også prøvde meg på. Emne til klyper og halvkløyvningen var ferdige kvar for seg, og moneringa kunne ta til. Midten på halvkløyvningen vart merka i båe endar og sotsnorslag danna ei referanseline eg kunne jobbe ut i frå.

Det var ikkje heilt enkelt å forstå originalen og funksjonen på klypene. Benken har stått lenge og veden har krope ein del. Bevegelegheita på klypene var difor særs begrensa. Om benken var konstruert med bevegelege klyper berre på eine sida, fann eg difor ikkje noko sikkert svar på. Likevel valde eg å montere desse fast på sida ein står og høvlar, samt at eg laga tapphola meir romme i botn på andre sida. Klypa nærast kilen har difor evna til å bevege seg. Klypene er plugga med tretappar gjennom halvkløyvningen. To pluggar på kvar klype med diameter på om lag 3/4’’. Hola ser ut til å vera bora vassrett inn, og har same diameter på båe sider. Sidan benken ikkje kan demonterast, er det vanskeleg å seie om dette er bora med spiralbor heilt gjennom lunnen, eller om det er bora inn med navar frå båe sider.

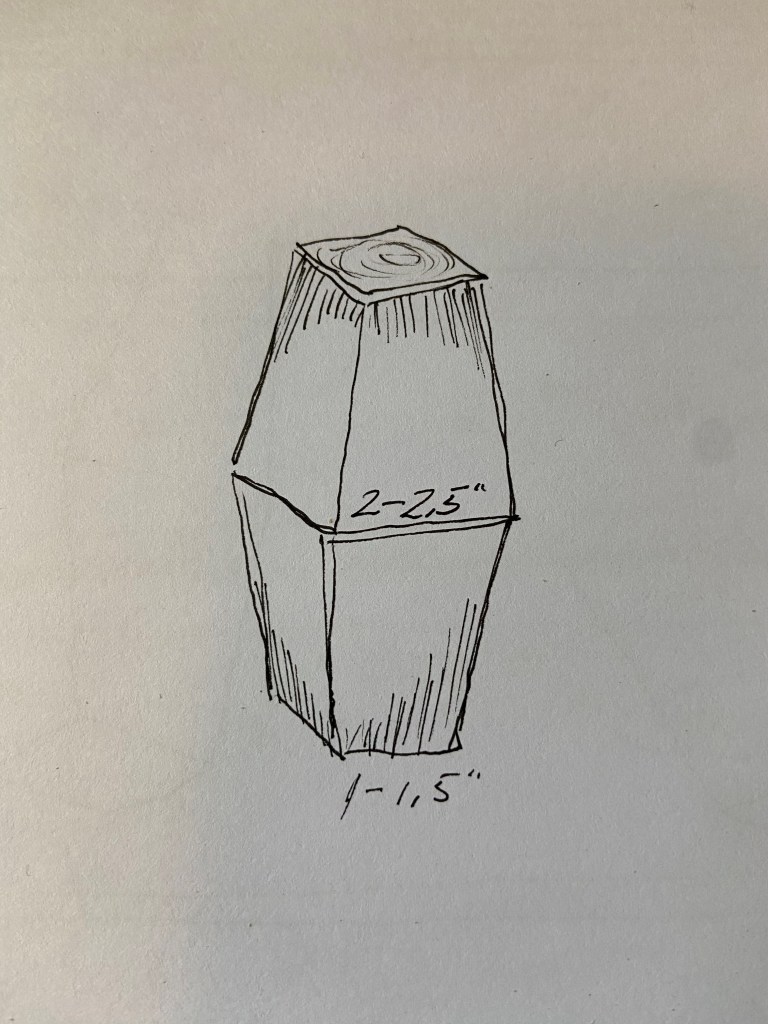

Nabbar/pluggar som held klypa stabil i halvklyvningen.

Eg har enno ikkje montert desse pluggane sidan halvkløyvningen er noko rå. Eg plukkar difor ut klypene og justerer hola og pluggar når halvkløyvningen har tørka. Håpet er at den ikkje går seg bort på vegen mot eit tørrare liv. Vidare har eg heller ikkje hogge inn føtene under halvkløyvningen. Dette gjer eg når emnet har tørka, då føtene truleg vil flukte betre over tid.

Strekkfiskane på originalbenken er tilverka i bjørk. Det ser ut til at emnet er henta frå rundtvyrkje som held om lag dimensjonen som var ynskt, om lag 4’’. Ny utfordring! Eg fann likevel ei bjørk eg hadde felt for eit år sidan. Den var ikkje heilt tørr, men tørr nok til at krympen ikkje blir stor. Også desse emna er tilverka med øks og litt sag. Eg prøvde difor å gjera utforminga lik, med same type verktøy.

Eg er litt usikker på om kilen på skottbenken er original. Dei får noko hard medfart ved bruk og er truleg bytta ut i nyare kilar. Eg laga mine kilar noko lenger enn referansa. Noko som vil kunne klemme borda på skottbenken meir i saman.

Så var det borda som skulle på plass i klypene. Sidan klypene står tettare i halvkløyvningen enn dei gjer på borda, må borda fellast inn med ein vinkel i klypene.

Litt vanskeleg å sjå, men innfellinga er om lag ein halv tomme breidare nest.

Eg trur det er gjort på same viset på originalen. Det er vanskeleg å sjå utan å måtte demontere borda. Eg gjordet det slik for ein annan grunn òg, nemeleg fordi eg ikkje hadde topp vyrkje til bord. Eg laut kjøpe bord til dette, men desse hadde berre rett lengde og var brukbart rette. Feilen er at borda har store kvistar der høvelen skal jobbe, og dette gjer det vanskelegare å halde toppen på benken rett og sjølve rettearbeidet vanskeleg. Eg ynskjer difor å skifte ut desse borda ved eit seinare høve, då er det enklare med jamn innfelling i borda og ikkje skrå.

Nesten ferdig benk, manglar nabbar i klyper og to føter.

Høvelbenk frå Valdres

Høvelbenk etter Gudbrand K. Bjelbøle Aabol, Skrautvål i Valdres

Eg har ståande ein høvelbenk etter tippoldefar min G.KS.B.Aabol (1847-1925). Denne har eg lenge ynskt å måle opp og sjå nøyar på, både når det gjeld oppbygging og sjølvsagt funksjon.

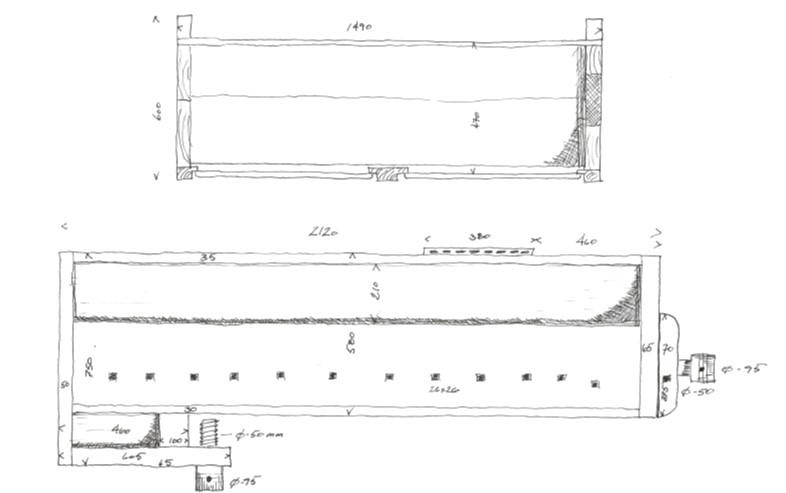

For å forstå benken betre gjorde eg ei oppmåling og teikna benken. Dette gjev ei god forståing av konstruksjonen, samt ei inngåande gransking av bruksmerke som gjev opplysningar om korleis benken har blitt brukt. Oppteikninga vil òg vera nyttig ved ei kopiering av benken.

Benken er ikkje så ulik dagens «moderne» benkar. Benken er bygd opp med framtang og baktang, der det er gjenga treskruvar på om lag 50 mm eller 2″. Framtanga er gjort i bjørk. Dette gjeld både innfesting, skruve og endestykke på benken. Det same gjeld for baktanga, der er endestykket på benken, samt klemstykke og skruve tilverka i bjørk. Delar elles på benken er tilverka i furu. Understellet er òg tilverka i furu.

Baktanga har ei skade på skruven. Og ein kan sjå at det har vore smetta inn ein kil for å låse klemstykket, slik at denne delen av benken følgjer skruven inn og ut. Holet til dreiestonga er på omlag 20mm.

Framtanga manglar sannsynlegvis ein del som skal trykkje mot arbeidsstykket.

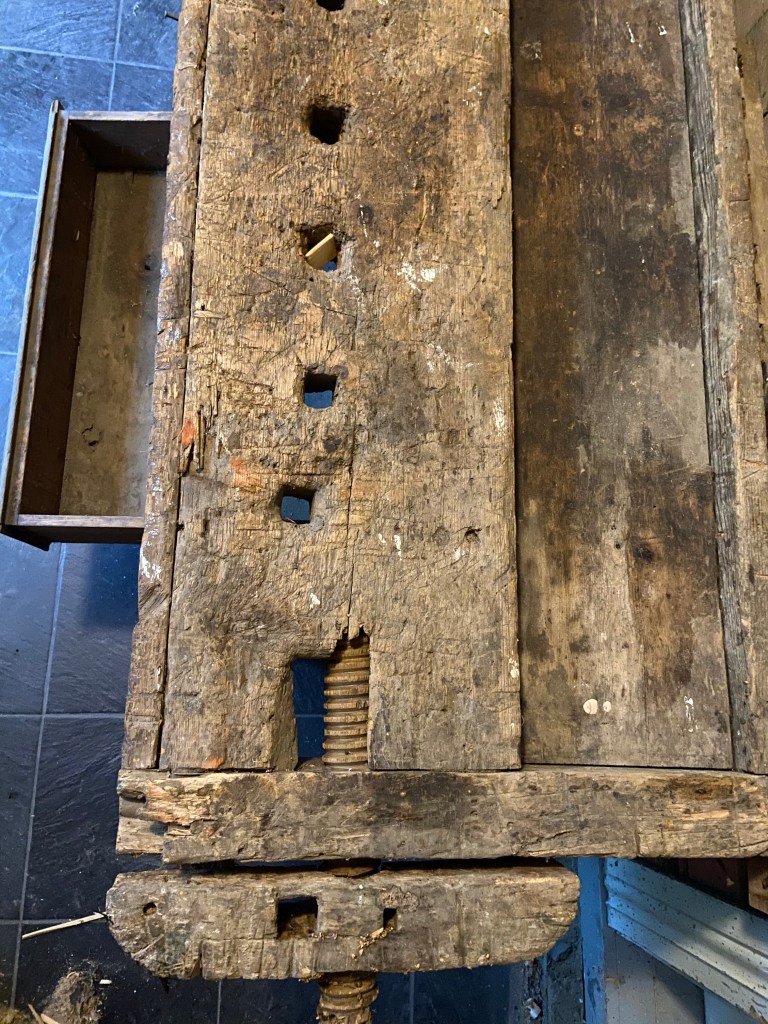

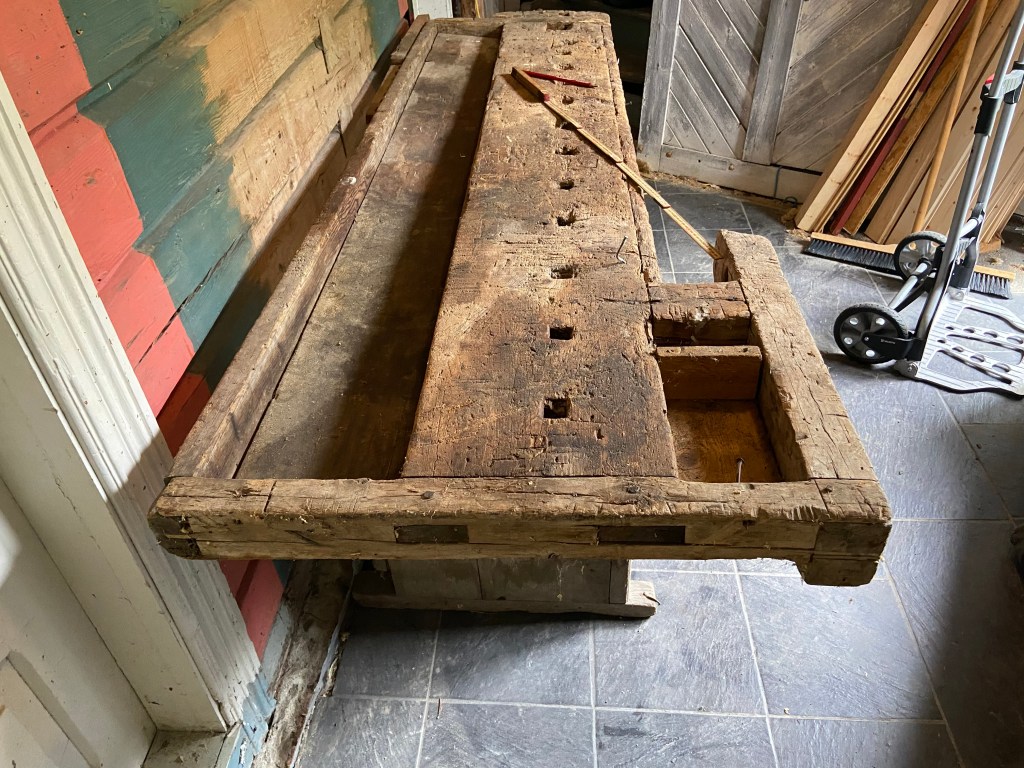

Benken har 13 hol til høvelstopp, alle hola så nær som eitt er på rekkje. Eg har ikkje funne ut kvifor det 2.holet ikkje er på line med dei andre. Kanskje har lesarane har ein ide om dette, og ei tilbakemelding på dette hadde vore fint. Høvelstopphola er relativt grove samanlikna med benkar i dag. Hola er kvadratiske og jamngrove gjennom benken på 1×1″. Eg har diverre ikkje funne att nokon stoppar til denne benken.

På bilete ser ein at hol nr 2 ikkje er på line med dei andre hola. Det kan hende at dette holet er hoggen på ved eit seinare høve?

Benken har òg ein nedsenka sidebenk for lagring av verktøy.

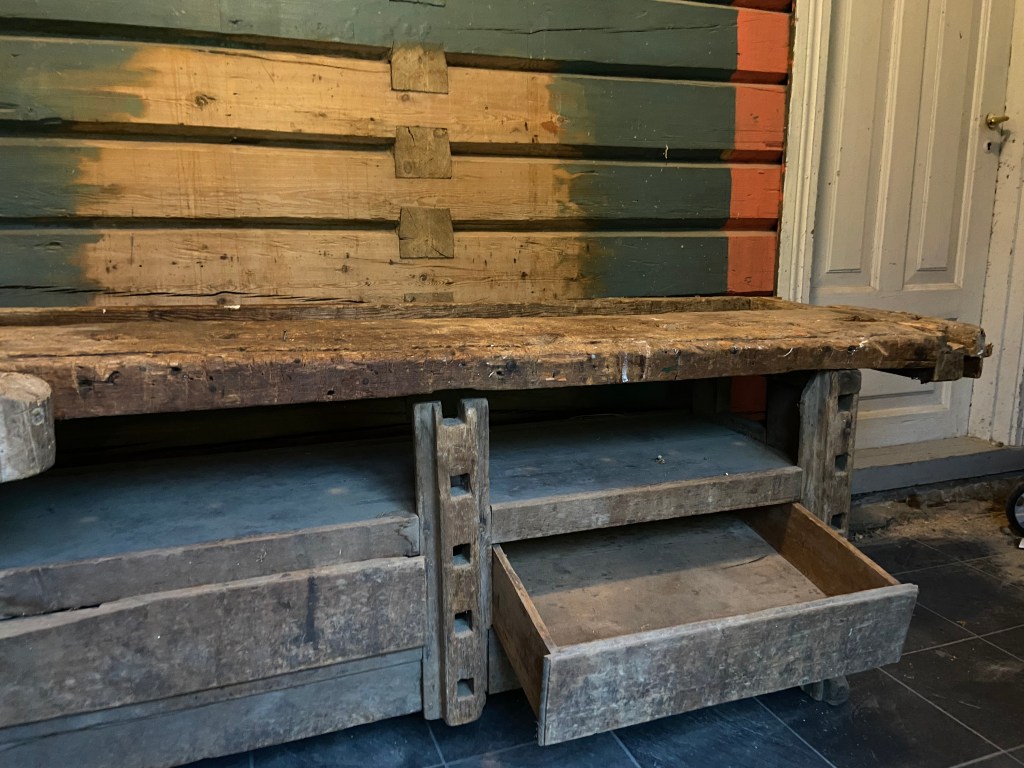

Det kanskje mest interessante med denne benken er understellet. Dette er svært fint tilverka, med høvla profilar og enkle utskjæringar. Understellet er svært stabilt, og dette førar til at benken held seg i ro under bruk.

Understellet har hol for å kunne understøtte lengre emne. Som ein kan sjå av bileta under har både midtstolpen og bakre foten påhogge hol der ein kan seta inn tappar som støttar opp arbeidsstykket. Hola er hogge rektangulære med same dimensjon i heile djubda, 30x35mm.

Ein ser at hola i midtre stolpen og bakre foten er gjort med hol, der ein kan seta inn tappar for å støtte arbeidsstykket. Legg merkje til at hola ikkje er jamnhøge framme og bak.

Understellet har 2 skuffer, samt ei hylle for lagring av div verktøy.

Eg hadde ein mistanke, og det synte seg i oppmålinga at sjølve benken sannsynlegvis er nyare enn understellet. Ved nærare undersøkjingar ser ein at benken er dårleg tilpassa understellet. Nye spørsmål dukkar opp, kvar er originalbenken til dette understellet?

Om eg skal anslå ein alder på benken, vil eg kanskje tippe fyrst på 1800- talet på understellet og at sjølve benken er tilverka sist på 1800-talet.

Som eg har skrive tidlegare i teksta, har benken vore hardt og mykje brukt. Nett kva som er tilverka på benken kan eg ikkje seie noko om ut frå merkja benken har. Det er ingen tvil om at det har vore telgd emne på benken. Vidare er det mykje sagspor av ymse slag, samt spor etter kortare eggverktøy. Om ein ikkje kan seie akkurat kva som er tilverka, kan ein i alle fall seia at mykje har vorte tilverka på benken gjennom tida.

Fristadlåven på Valdres Folkemuseum

Tunet «Fristadplassen» på Valdres Folkemuseum.

I emnet tradisjonsfagleg utøving 2 skulle vi gjennom både tømring og litt bordtakshøvling. 5 veker held vi til på Maihaugen med Arild Bjarkø som rettleiar. Dei restaerande 5 vekene held eg til på Valdres Folkemuseum. Det er god bruk for vøling på fleire av bygga på museet, eit av bygga som eigna for lafteøving var låven på garden Fristad. Garden er ein husmannsplass frå Vestre-Slidre kommune. Bygga som utgjer tunet er stall, fjøs, stabbur, våning og låve, treskelåve. Desse vart flytt til museet på 1950-talet. Det var ikkje skrive tilstandsrapport på låven, men undersøkingar gjort av museet antyda at om lag 10 stokkar måtte bytast.

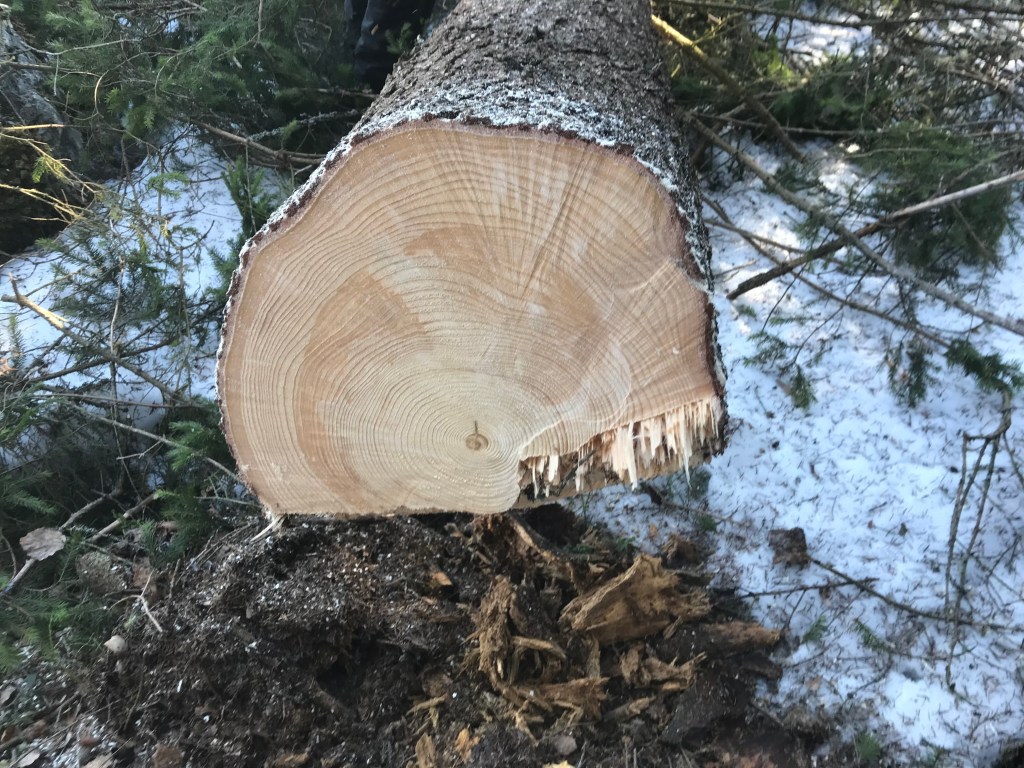

Ikkje alt tømmer vi hogg, held den kvaliteten vi ynskte.

Eg er lærar på Fagskolen Innlandet i faget «bygningsvern» og hogging stod på timeplan, fann vi ut at det kunne vera ei grei oppgåve for studentane å hogge etter ei skriven liste over stokkar som måtte til. Skogssamlinga vart halden på Valdres Folkemuseum. På halvøya museet er lokalisert veks det mykje bra både gran- og furuskog. På nord-austsida av halvøya, veks skogen forholdsvis sakte og har jamt kvistsett. Avsmalinga på tømmeret var noko ala det sama som i bygget. Tømmeret vart hogge og drege fram med maskinelt utstyr. Normalt brukar vi hest til dette arbeidet i undervisninga, men veret høvde ikkje heilt og slåpa var full av hard is, noko hesten ikkje taklar særs godt.

Utpå våren 2019 tok arbeida til på låven. Museet reiv av bordtakstekkinga. Denne tekkinga var av nyare dato, og diverre ikkje lenger tett. Så snart bordtaket var av, såg ein fort at alle åsane òg måtte skiftast. Åsane såg fine ut, men var tydeleg svekka av råte på sida som bordtaket låg mot. Altså mangla bygget 11 åsar før eg hadde starta arbeidet. Museet ytte bistand i rivinga av åsane og lafteveggane. Vi reiv ned til om lag 8. kvarvet. Det er tydeleg dårleg tak som har påført bygget skadane. Nedanfor 8. kvarvet var bygget noko lunde friskt. Det høyrer med til historia at når bygget vart sett oppatt på museet, brukte dei ikkje mykje tid på reparasjon. Det vart bøtt inn kun det mest nødvendige for å få bygget til å stå. Det vart lagt inn stokkar utan å hogge nov, nytt vyrke vart berre lagt inn mot tverrgåande stokk. Mykje av desse reparasjonane har og fare ille sidan 50-talet, mykje i samband med taklekkasjar.

Bygget vart merka godt og oppteikna før riving. Det vart laga ei «rampe» der mykje av laftetømmeret vart lagra. Åsane vart lagra på stillaset, det same gjaldt raustet ut mot fjorden. Dette var særs tunge stokkar, og vi meinte å spara litt tid på å sleppe å frakte desse ned på rampa. Laftinga kunne ta til, trudde eg. Det synte seg at det var råteskade på stokken under køyrebrua, dette var ikkje heilt med i berekninga. Eg nytta ei lita veke under stillaset for å byte ut dette vyrke. Det var dårleg plass og ikkje heilt enkelt. Likevel, kom eg over stillaset at. Då kunne laftinga endeleg ta til. Laftet som er nytta i denne konstruksjonen er ei type barkelaft. Firkantbarke finn ein nokre gonger i slike bygg frå 1750-1900-talet, men i Øvre Valdres er kanskje «Rævskorolaftet» mest vanleg i tidsperioda. I tillegg til å vera barkelaft, har det vore utført på ein tidssparande måte. Eg går i alle fall ut i frå at det er difor dei har hogge seg på skrå ned mot oppsåta.

Teikninga syner 2 forskjellige typar laft, båe er nytta i originalbygget.

Desse «avfasingane» syrgjer for at ein ikkje har behov for å vera like nøye inn mot barken i underhogget. Det er òg snøggare å hogge på oppsåta enn i underhogget. Bygget ber preg av det skulle reisast fort og at det ikkje var behov for tette samanføyingar. Det er likevel eit minus med å tilverke dette slik, då vatnet lett finn vegen inn i nova. Det har til tross for denne utforminga gått bra, om ein ser vekk frå taklekkasjane som har rådd over tid. Desse hadde truleg påført konstruksjonen omfattande skadar lell. På tur ned i veggen når vi reiv, fann vi fleire skadde stokkar. 10 stokkar vart til 15 og hamna på talet 20 til slutt. Det vart difor ei runde til med skogsarbeid. I tillegg hogg eg vyrke til bordtaket. Stokkane i originalveggen var stort sett ubearbeidde og det var difor om å gjere å råke på dimensjonen. Der var litt nytt for meg, dette å lafte i rundtømmer. Eg har lafta ein del, men berre med svilla tømmer. Når ein laftar med rundt, må ein bruke senterlina i veggen. Ikkje inn- eller utsida, som når ein laftar med svilla tømmer. Dette var ikkje nokon stor utfordring i seg sjølv, men det var litt om å gjere så ein ikkje hamnar ut feil i toppen av bygget. Det er ikkje mykje ein skal dra kvar stokk på kvar side av bygget, før toppmålet på bygningen blir noko anna enn han var. Eg var difor nøye med å måle avstandar inne i bygget for kvart kvarv som kom på.

Raustet mot fjorden, nye åsar er på plass.

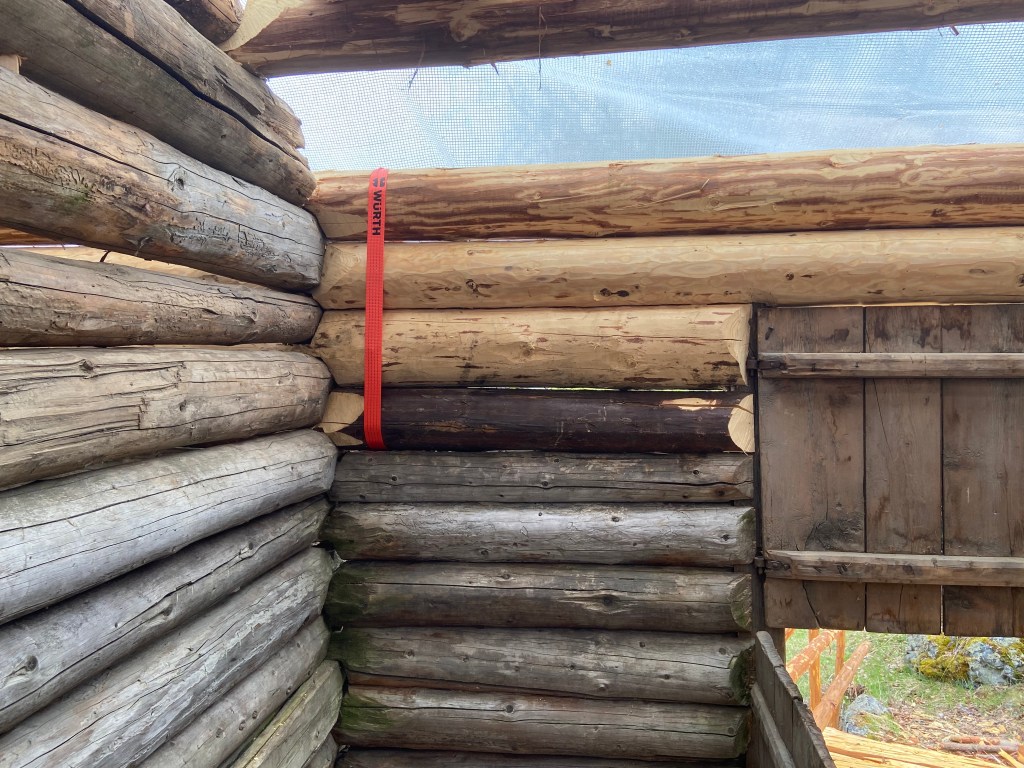

Bygget ber tydeleg preg av gjenbruk. Det kan nesten sjå ut som dei har nytta eit bygg i botn, opp til omlag 7. kvarvet og etter dette, har dei montert på eit anna bygg, som ikkje var så stort. Dette kan ein sjå på eit sprang i veggen. Vidare er rausta lafta av særs grove rundstokk. Det var ikkje mykje nabbar å finne i bygget, men ein og annan 1’’ nabb fann eg. Eg fekk difor «Myhresmeden» til å smi ein navar i rett dimensjon. Rausta var ikkje nabba i det heile. Der var det åsane som syrgde for stabilitet, då desse var lagt mellom kvart kvarv. Ofte vart slike raust hogge med «bjødn», altså ein firkanta tapp. Tappholet vart hoggen med smaløks og hola kona svakt mot botn av hòlet. Ofte kan ein finne desse «bjødnadn» i rausta og nabbar på 1-1,5’’ i veggane elles. I vår har eg lafta inn nokre stokkar i eit våningshus på garden søre Robøle i Øystre-Slidre. Våningen er reist tvihøgda i 1841. I dette bygget herskar «rævskorolaftet». Det var mest med tårar i augo eg studerte korleis novene var hogge, dei flottaste novene eg nokon gong har sett! Heilt slette inni, jamne fine kinningar. I dette bygget var det hogge «bjødn» på fleire plassar, ein kunne skimte desse i méddraga.

Her kan ein så vidt skimte «bjødn» mellom stokkane. – søre Robøle, Øystre-Slidre (ikkje så godt å sjå på fotoet)

Det er skøytt ein del tømmer i låven, men skøytane er stort sett lokalisert på sørsida av bygget. Stokkane er skøytt med bladskøyt med tapp. Eg skøytte stokkar inn på desse, slik det var gjort tidlegare. Elles i bygget brukte eg heile stokkar.

Eg nemnde at desse novene har vore hogge med firkantbarke. Når ein studerer litteraturen, kan ein få eit inntrykk av at kinningane blir brattare dess lenger aust ein kjem i landet. I all hovudsak kan nok dette gjelde, men det er variasjonar på type laft osb. Men når det gjeld innan for tidsperioda vi held oss til her, omlag 1750, finns det og variasjonar. På låven er det særs flate kinningar, men ser ein på våningen på garden er dei mykje brattare. Sjølvsagt er våningen meir nøyaktig lafta enn låven. Dette finn eg og på våningen eg omtala tidlegare i teksten. Det er snøggare å lafte med bratte kinningar. Det blir hogge mindre av oppsåta og stokken over «fell» fortare ned. Tilbake til nyare litteratur, der blir det beskrive at méddraget ikkje skal vera breiare enn 1/3 av stokken. Ser ein på det med bygningsfysikk i tankane, kan dette ha noko for seg. I ein uoppvarma bygning har det ikkje nokon betydning, i eit oppvarma hus stiller det seg noko annleis. Likevel finn eg ikkje dette i bygningane eg har jobba med. Lenger aust i landet er méddraget ofte breiare enn det er her i Valdres. I låven er det mèddrege kun for å senke stokken på ei eller annan side, for å få til ei betre høgde på oppsåta. Låven skal sjølvsagt vera luftig og méddrag er difor ikkje noko poeng.

Novhovuda er ikkje forma mykje på låven, dei er smalna inn noko på breidda. Ein kan seia at dei er tilnærma firkanta, med fasa kantar.

Det har vore ei fin erfaring å få med seg dette med å lafte i rundt vyrke. Ei av dei største utfordringane var å få oppsåta og underhogget lik dei som var på bygget frå før. Det var ikkje lafta særs tett. Sidan eg lafta i fersk vyrke er farga ganske annleis enn på originalstokkane og uttrykket blir eit anna. Men kanskje blir det nokon lunde likt om nokon år.

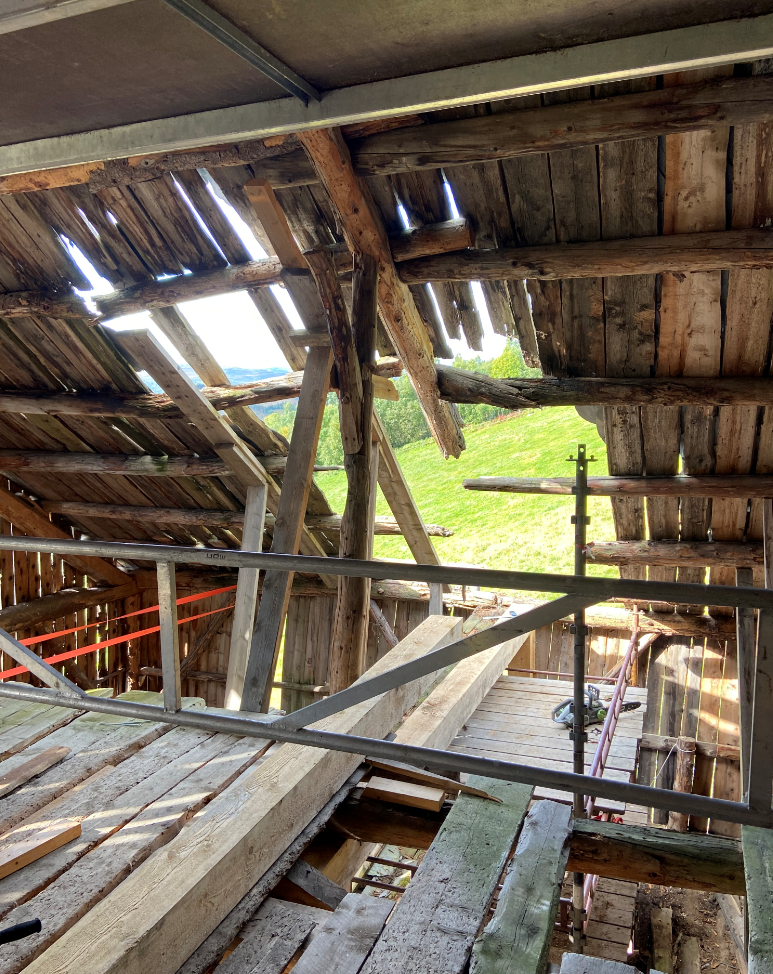

Konstruksjonen står i bratt lende og arbeida hadde vore vanskelege utan skikkeleg stillas.

Låvebru er på plass – det vart nytta halvkløyvningar, der rundinga på stokken vart lagt ned. (ikkje til hest)

Låven er «ferdig» det manglar berre bordtakstekkinga. Tekkinga tek til i juni 2020. Bordtaket vart «hundrege» i vår. Eg har vore gjennom ein del gamle bilete av bordtak i Valdres og funne ut at det ofte vart lagt skorne bord, der kun vassrennene vart høvla. Bileta syner òg at det ofte er at bork på tekkemateriala. Eg valde å blekke meste av materialet, men eg kanta ikkje underliggarane og kun unntaksvis på overliggarane der det var behov.

Håvar G. Aabol 24.05.20

Arbeidsbessrkivelse i timbring

Eg ynskjer å ta for meg eit laft frå Valdres. Eg har ikkje prøvd dette laftet tidlegare, men ynskjer å sjå på denne oppgåva som eit eksperiment, der eg nyttar handverkarbakgrunnen min for å beskrive dette direkte utan faktisk å gjera laftet.

Laftet er alderdommeleg, men truleg ikkje frå mellomalderen. Dette baserer eg på uttale frå fleire røynde handverkarar, samanlikning med liknande hus og det faktum at huset er timbra i nesten fullt utmalma furu, noko som er alderdomleg i Valdres, i alle fall i den delen eg bur. Ein har beskrivingar frå tida då dei bygde Skrautvål kyrkje, der vart tømmeret hogge ved «Ramlanberg» og ved «Leirin», då dette var kun dei 2 plassane det var eigna tømmer til formålet. Ein kan sjå likheitar mellom dette laftet og laftet i Handeloftet på Valdres Folkemuseum som er eit overhalslaft frå om lag 1650. Det blir hevda at laftet eg skal beskrive her er eit såkalla «overhalslaft». Eg er ikkje einig i dette, men eg kan strekkje meg til å kalle det midthals med trekanta underbarke, der halsen nokre plassar i bygget har hamna noko høgre enn kva midthalslaftet skulle tilseie. Eg legg ved nokre bilete for å underbyggje denne påstanden.

Laftet er i utgangspunktet lafta av stokk som er rundare enn den framstår i dag. Dette kjem av at tippoldefar min, Gudbrand Knutsson Aabol 1845-1910 (snikkar, smed, oppfinnar og bonde – som bror og far) fann ut at han skulle fylgje med i mota og byggje om eit tradisjonelt stabbur eller «bu» som det ofte bli kalla i Valdres, til ei meir «tidsrett» «bu». I denne ombygginga vart stokkane telgde, og det vart øydelagt noko av tettheita på laftet. Desse skadane blir naturleg nok endå større inne, der stokken er telgd heilt inn mot knuten. Hadde stokkane kun vore telgde inn mot laftehovudet, kunne laftet fortsatt hatt bra tettheit, i alle fall ute.

Eg ser for meg at dette laftet kan ha vore hogge på fleire vis, og at det er metodar som kanskje er betre enn andre. Vi får sjå kva eg kjem til etter kvart i oppgåva. Sidan veggane har vore meir eller mindre runde, antek eg at laftet har vorte til ved bruk av senterline og ikkje ved bruk av loddfjøl på inn- eller utside. Før ein tek til å hogge oppsåta, må ein ha ei nokolunde formeining om stokken som skal fellast ned på oppsåta. I dette tilfellet ser ein at slik laftet framstår i dag, er det hogge ein stor «V» som faktisk held om lag stokkbreidda over. Eg reknar med at når dei telgde opp bygget på 1800-talet, var det om å gjere å ta så mykje som mogeleg, men ikkje meir anna enn at laftet vart ivareteke så nokon lunde. Ein må difor gå ut i frå at eit tverrsnitt av halsen i dag ser om lag slik ut med stokken over.

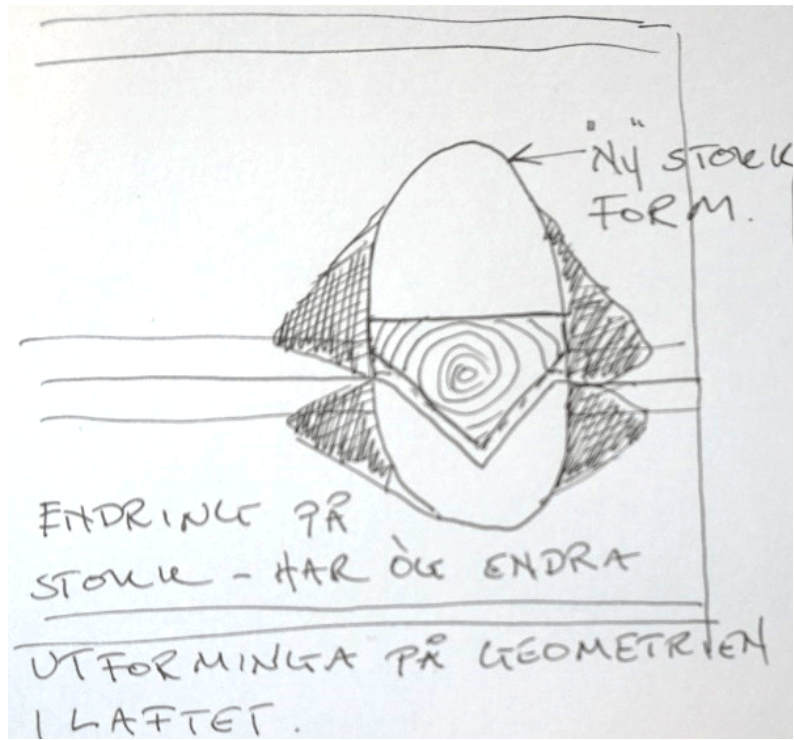

Her kan vi sjå korleis laftet har endra seg før og etter teljing

Eg tek utgangspunkt i laftet slik det var originalt – forslag til arbeidsprosess

Hogging av oppsåte:

Ein må bestemme kva for emne ein skal nytte til botnsviller i konstruksjonen. Det er skrive ein del i litteraturen om at gavlstokkane skal leggjast fyrst og at langveggstokkane skal leggjast «oppi» desse. Dette kjem av at dei underjordiske eller «haugafølket» ikkje skulle ha meiar å dra huset på. Eg har vore noko rundt og sett at dette har vore praktisert noko ulikt. Det er viktig å tenkje over korleis ein skal starte opp laftinga i bygget. Ein kan starte med langveggsvill på skrå slik at såta inne fluktar med golvlista. Eller ein kan rette opp underkanten av svilla, og bygget ser meir i vater ut ute, men ein vil sjå at golvlista og såta ikkje fluktar heilt inne. Dette har òg vore praktisert forskjellig rundt om i landet. Eg likar løysinga der bygget får ein nokolunde rett underkant på laftet ute. Når ein har funne 4 stokkar som egnar seg som botnsviller må ein bestemme korleis oppstarten skal vera. I dette eksempelet legg eg langstokkane på tverrstokkane, fordi stokkane er runde er det ikkje heilt beine fram å få rett mål på rommet. Ein må ta utgangspunkt i senter stokk.

Her ser ein stokkane lagt ut. Det er avmerkt med sirklar der «L» og «b» får skjeringspunkt. Det er i desse skjeringspunkta oppsåta skal hoggast. Oppsåta skal utformast slik at senterlinene råkar senteret på oppsåta.

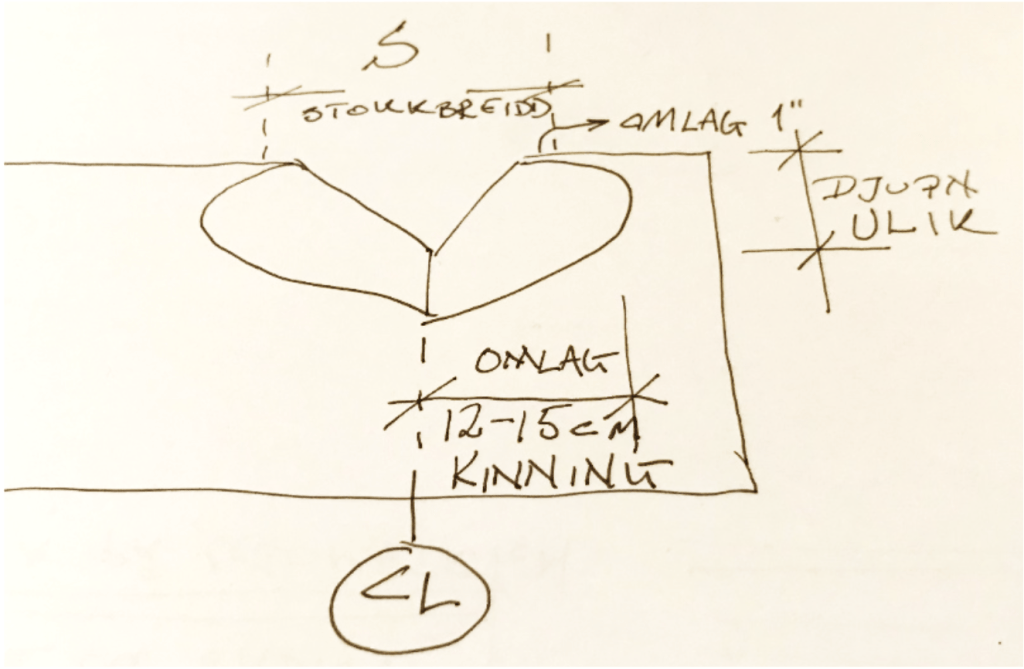

På dette bilete kan vi sjå korleis oppsåta kan formast. «S» står for stokkbreidd og dette gjev utgangspunktet for kor stor breidd «V-en» i oppsåta skal ha. Ein slags formel på dette talet blir S – 2« – stokkbreidda minus 2 tommar. Kor djup ein skal hogge den fyrste oppsåta, kjem ann på dimensjonen på stokken som skal leggjast på. Men i dette laftet kan ein grei regel kan vera at trekanten blir hogge 1/3 ned i stokken. Er påstokken grann kan ein redusere hogget noko. Det er lettare når ein kjem opp i laftet. Då kan ein ta det halve av høgdeforskjellen, ned på stokken under. Eg ville hogge kinningane fyrst og «v-en» etterpå. Relativ enkel hogging.

Ein kan starte med å hogge nokre tak rett inn langs senterlina, då er det enklare å bli kvitt treverket når ein hogg for kinningane. Referansebygget ber preg av desse verktøyspora. Som ein les av skissa skal (ofte, ikkje alltid) méddraget på stokken som blir liggande rett over flukte med denne kinninga. Dersom kinninga blir laga for slak, slik at ho endar lenger inn mot senteret på stokken, kan det resultere i eit op i lafta og nova vert med dette ikkje tett. Det er difor lurt å ikkje hogge kinningane for langt inn. dette kjem etter kvart som ein kjem i gang med laftinga, kor langt inn kinningane bør gå for å få eit tett og fint laft. Når kinningane er hogge står «v-en» for tur. Denne merkast rett på og hoggast ut. No er oppsåta ferdig og tverrstokken kan leggast på.

Det er mange alderdommelege laft som ikkje er reine geometriske overføringar, men som må overførast med meddraging av ymse slag. Eg vurderer dette på den måten at ein kan overføre geometrien frå oppsåta opp til overliggande stokk – for oppmerking av underhogget.

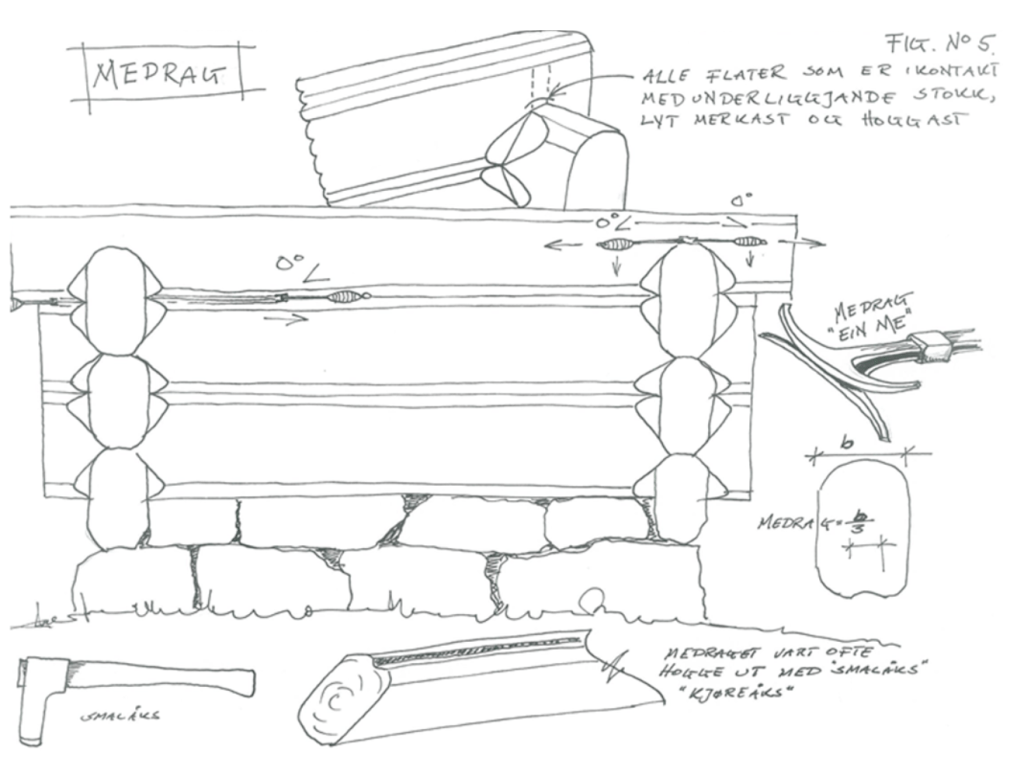

Når ein har kome så langt at stokken vi laftar på ligg nokon lunde ann på stokken under, kan ein mèddra stokken. Dette er ein prosess som gjer til at overliggande stokk blir merkt og eit «v»-spor blir hoggen. Dette «V»-sporet er avsett med eit verktøy kalla mèd. Denne teiknar eit konturen av underliggande stokk opp på overliggande stokk. Stokken vil med dette måtte hoggast på nytt i nova for å passe. Ein brukar mèden til å merke kor mykje djupare underhogget skal hoggast.

Samandrag

Det er lettare å gje ein karakteristikk av litteratur som forklarar prosessar bra eller dårleg, enn faktisk å gjenskapa det gode. Eg har likevel gjort eit forsøk her med bruk av illustrasjonar som hjelpemiddel for at lesaren lettare skal forstå. Det vil skilje mykje på kven lesaren er av denne teksten, om lesaren er fersk i faget, eller om han eller ho har drive i faget ei stund. Eg førestilte meg at lesaren var urøynd og trong inngåande forklaring på framgangsmåten.
