Morten Pedersen

Å høvle gulvbord

Som student ved Tradisjonelt Bygghåndverk ved NTNU ramler man hele tiden inn i forskjellige gamle håndverksteknikker. Noen ganger prøver man seg på tilsynelatende ukompliserte ting, som ender opp som en lang spørsmålsrekke med antakelser og erfaringer. Andre ganger blir det som virket så komplisert, forbausende enkelt når man ikke prater så mye om det, men heller bare gjør det.

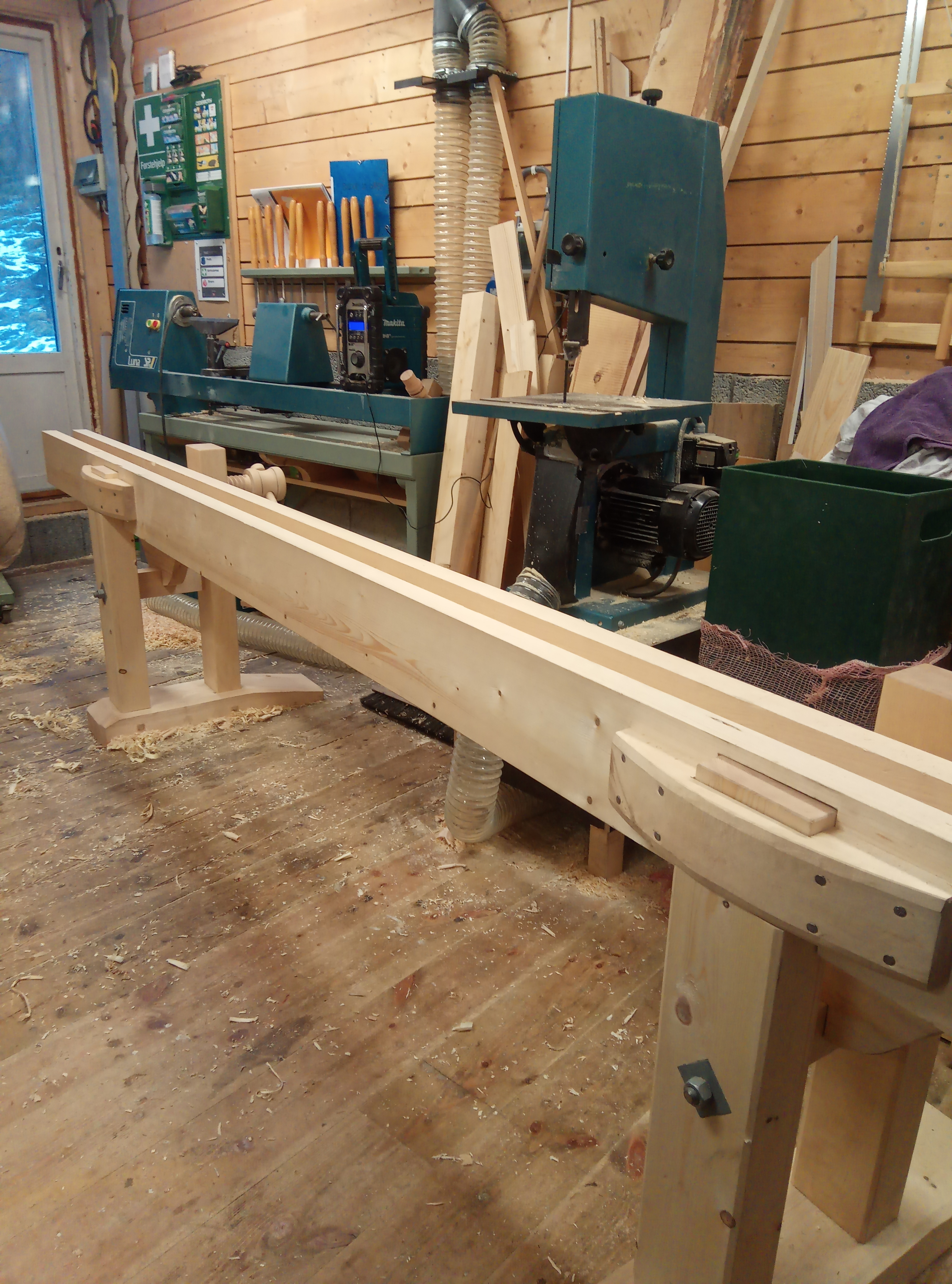

Noen av oppgavene vi har hatt denne vinteren henger sammen. I høst lagde jeg min egen skottbenk, og rundt juletider var tiden kommet der vi skulle høvle 70 m2 gulvbord til råbygget som vi satt opp i fjor på Lærearena Stiklestad. Utpå vinteren lagde jeg mitt første sett med gulvploger, deretter fikk jeg prøvd ut disse og sammenlignet med lignende høvler.

Noen ord og begreper

I denne sammenhengen regner jeg et gulvbord for å ha høvlet overflate, mens undersiden kun er som den ble i saga, med sagskuren i behold. På gulvet til Stiklestad la vi rettsida av gulvbordet opp, og høvlet dette slett. Rettsida er den sida av bordet som vender inn mot margen (midten) av treet. Dette har vært ganske vanlig, da får du stående årringer (kantved) opp i bordet, som gir god slitestyrke. Og å pløye bordene er altså å høvle not og fjær på kanten av bordet, med to høvler som lager henholdsvis not og fjær, kalt golvploger eller golvhøvler. Begrepet skyte/ skjøite/ skøyte har vært brukt om dette fra gammelt av. For meg virker det som dette både kan brukes om å Skyte kantene beine, eller å skjøite sammen gulvbordene til en flate.

Gulvet på Stiklestad

Min yre gutteglede over å endelig skulle teste den nye skottbenken fikk en knekk når det viste seg at den var for kort. Langbord på 3,8 meter var ikke noe å skryte av i denne sammenhengen, siden gulvbordene var over fire meter lange. Men på Stiklestad har de fullt av lange skottbenker, og med et bord oppå ble min benk i stedet degradert til underlag for sletthøvlingen. Jaja.

I skyggen av to store pakker med 2 tom 6 og 2 tom 8, begynte vi med å slette rettsida, og allerede her kom den første diskusjonen som avslørte flere trosretninger i arbeidslaget. Hvor slett trenger det å være? Må vi høvle vekk vridninga i bordene? Skal vi høvle av kuven i rettsida med litt diagonalt høvling først? Noe av bakgrunnen for diskusjonen var jo mengden med plank som skulle høvles, og at det oppå dette gulvet skal plasseres tunge vegarbeidsmaskiner med store jernhjul. Å stå der og finhøvle gulvet virket derfor ganske meningsløst, mens det å bli ferdig med jobben virket veldig meningsfylt der og da.

Vi endte derfor med å kun bruke skrubbhøvelen på rettsida, uten å gå over med finere høvel etterpå. Likevel prøvde jeg å høvle ned vridningen i bordene, og å høvle så slett flate som mulig med skrubben. Rettsida blir jo anleggsflate for gulvplogene etterpå, og jo beinere det er, jo lettere blir det å høvle not og fjær, uten at gulvplogene kniper seg fast. Bein not og fjær gjør det også lettere å slå sammen bordene når gulvet legges.

Det virket også lurt å høvle ned vridningen i bordene. På tynnere bord har jeg vel senere skjønt at dette ikke er like viktig, da disse er lettere å vri ned på gulvbjelkene.

I ettertid kan man spørre seg om det egentlig er historisk korrekt å høvle til et 2« gulv som skal brukes så grovt, med not og fjær. Kanskje kunne bord eller halvkløyvinger lagt kant i kant fungert like fint, slik vi stort sett finner i eldre fjøs og uthus. Men det å skjøte i hop gulvflaten med not og fjær gjør nok likevel gulvet langt sterkere enn det ellers ville vært.

Når du står flere uker og høvler, ender du opp i flytsonen, der øyne, hender og hode etter hvert merker hvis det ikke er beint. Det holdt egentlig å stryke handa over bordet, sikte litt, og innimellom legge høvelen på tvers av bordet for å få det beint. Hvor mye du høvler og hvordan kreftene brukes går etter hvert av seg selv, mens man går der og filosoferer.

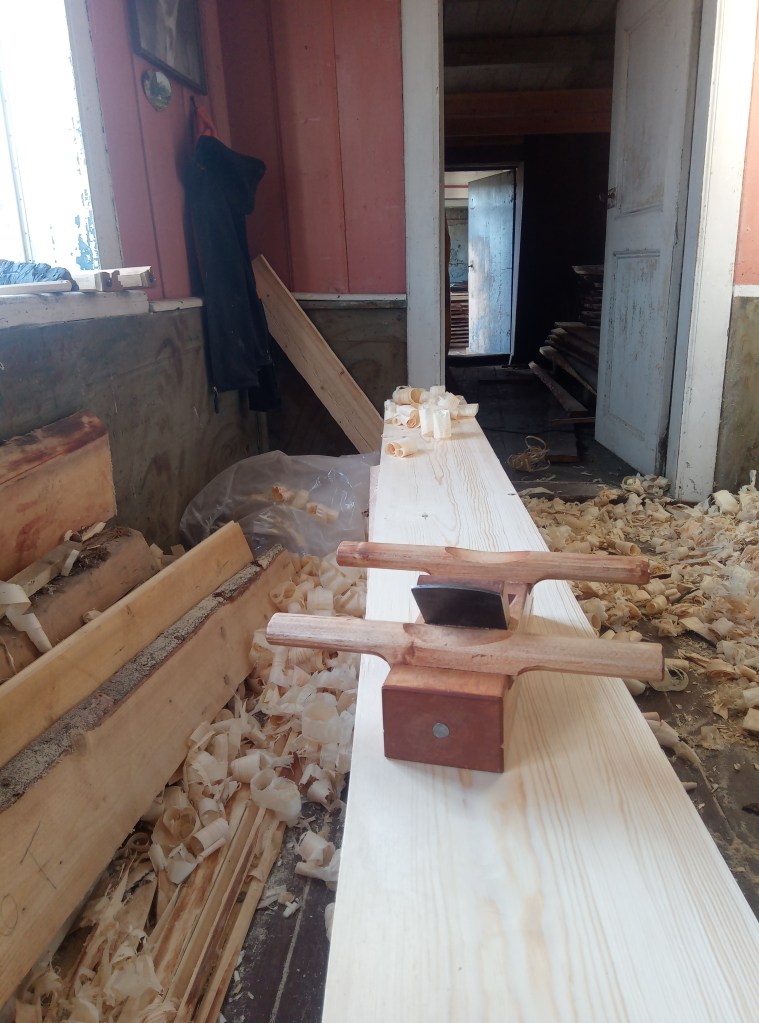

Pløying av gulvbordene

Til dette arbeidet brukte vi gulvploger laget av Peter Brennvik, med gode stål fra Jon Dahlmo. Disse lagde ½« fjær, noe som kan fungere på bord ned til ca 1 ½« tykkelse. Er gulvbordene tynnere enn dette, bør du ha gulvploger som lager 3/8« fjær. Det er viktig at skottbenken har beine langbord, at den står stødig og at langbordene, selv om de er parallelle, også ligger i samme høyde, slik at ikke høvelen går for dypt på ene siden. Disse høvlene har settskruer, som gjør at «pakken» med tre stål kan flyttes meget presist sideveis. Det er lurt å høvle noen prøvebiter i starten, så man er sikker på at not og fjær havner like langt fra rettsida av bordet, at det ikke blir omkant på gulvet.

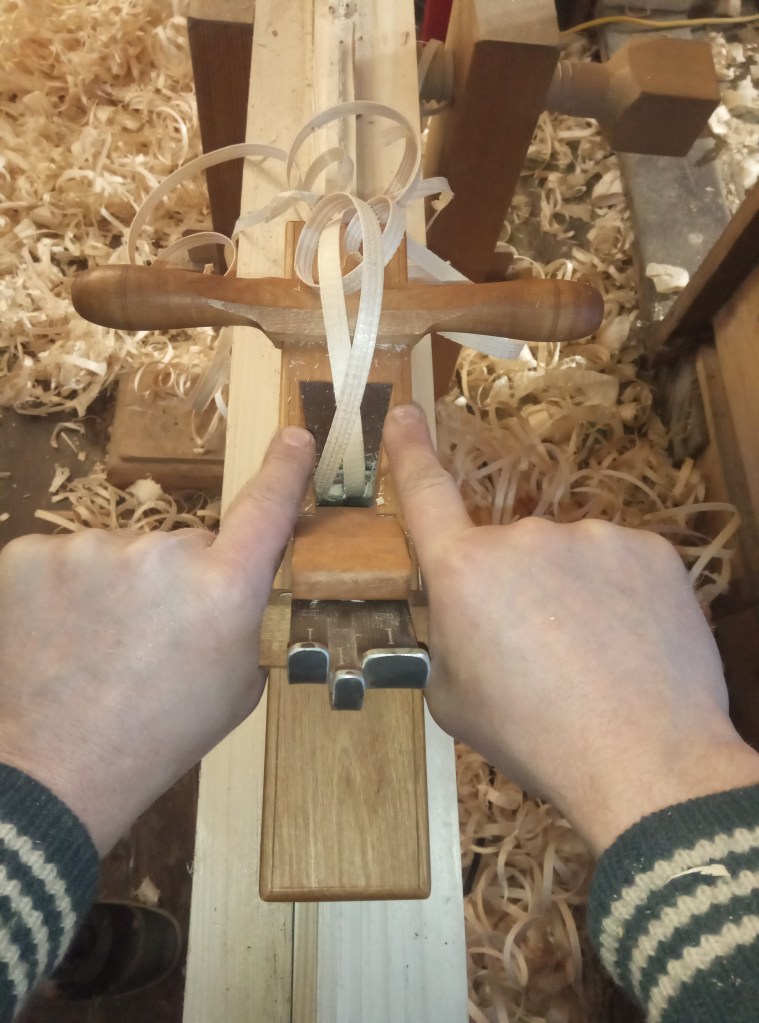

Pløying av not og fjær, et par effektive måter å hode høvelen på.

Når stålene tas ut for å slipes, løsner man bare settskruen på samme side hver gang, og slår løs kilen. Med litt håndlag drar du til denne skruen like hardt igjen etter sliping, og stålene havner på samme plass sideveis. Når du skal høvle en del bord, er det lurt å slipe relativt ofte, halvsløve høvler er hardt for kropp og psyke, og du blir sur. På nothøvelen kan selve notstålet stilles slik at det tar mest, mens de to stålene på sidene tar litt mindre. Man kan stille slik at høvlene til sammen tar litt mer på undersiden av bordet enn på rettsida (synlig side), da er det lettere å drive de godt sammen. Men det er ikke vits i å overdrive dette, litt mindre enn en millimeter klaring er nok.

Siden dette var gulvbord som hadde jevn bredde, kunne vi høvle hvert bord med en notside og en fjærside. På toppskjært material er det vanlig å høvle hvert bord med not eller fjær på begge sider av samme bord, da kan de endesnues slik det passer best. Og joda, etter å ha pløyd og lagt endel 6toms bord, som så ut som fyrstikker ved siden av hverandre i det store rommet, skjønner man at handverkerne før oss må ha satt pris på brede gulvbord rett fra oppgangssaga. Jo færre bord, jo mindre pløying, og arbeid spart.

Toppskårne gulvbord fra et bygg ved Jonsvatnet, Trondheim. Kun høvlet på oversida, og not eller fjær på begge sider av hvert bord.

Alt i alt vil jeg nok slite med å utkonkurrere Moelven og Forestia når det gjelder å levere store mengder med prisgunstig gulv. Men til restaureringsarbeider, der det ofte handler om å reparere større gulv med å skifte ut enkelte bord, eller å lage nye gulv til mindre rom, er dette måten å gjøre det på.

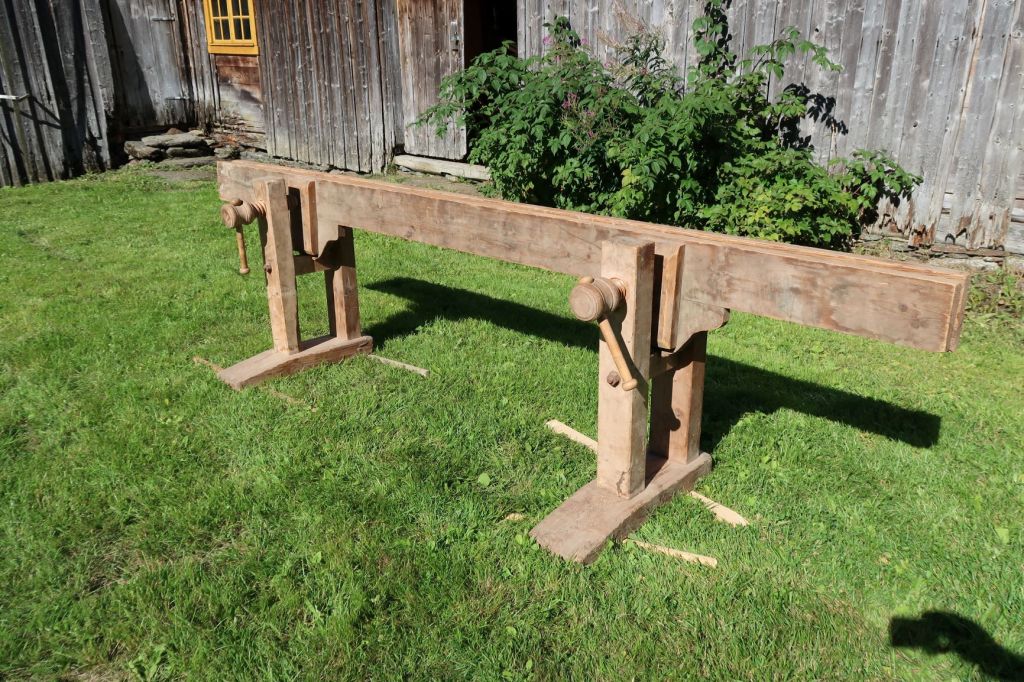

Skottbenken i Leksvik

Baksida av benken, med skruene og det løse langbordet.

Denne skottbenken er i dag i samlingen ved bygdetunet Ner- Killingberg i Leksvika på nordsiden av Trondheimsfjorden. Benken er tidligere omtalt av Lars Asdøl og Dyre Bystad på Norsk Skottbenk Union sine sider tilbake i 2014, men ble ikke detaljert oppmålt den gangen.

Siden jeg nå var på jakt etter en god skottbenk som grunnlag for å lage en ny, funksjonell benk, startet jeg min personlige reise inn i skottbenkens mytiske form og funksjon akkurat her. Og når jeg nå reiste dit og fikk studere benken, fant jeg akkurat det jeg lette etter; en praktisk, funksjonell benk med solide detaljer som likevel framstår som nett og fin, akkurat en sånn jeg hadde lyst til å bygge. Dermed ble min personlig reise denne gangen redusert til en fergetur over fjorden.

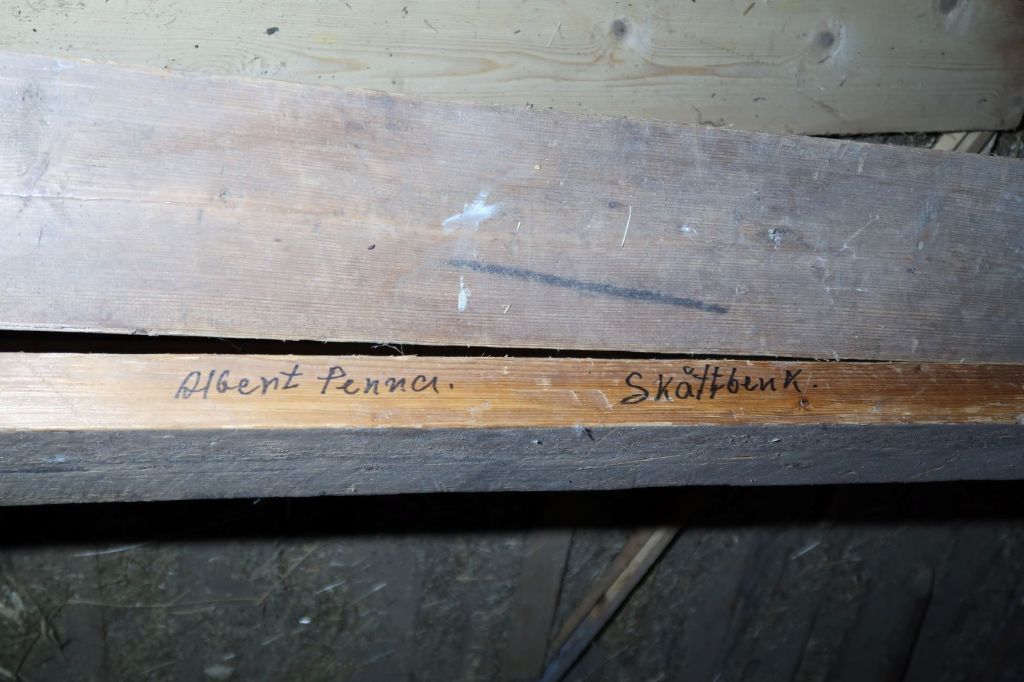

Benken ble i sin tid gitt til bygdetunet på Ner- Killingberg, og den ble da merket «Albert Penna Skåtbenk». Penna er navnet på en gård som ligger midt i Leksvik. Gjengesnittet og tappen som kan ha blitt brukt for å lage selve skruene fins også ved museet. Denne er merket N P D 1874.

Framsida, vi ser det faste langbordet med klaver i bjørk.

Under registreringen ble jeg noe i tvil på om de har forholdt seg til norske tommer eller om den er såpass ny at det metriske systemet kan ha vært anvendt.

Noen mål på benken går pent opp med centimeter, mens mange av målene faller fint sammen med hele, halve, kvart- og åttendedelstommer. I tillegg virker det som at enkelte mål slenger litt under hel dimensjon. Jeg noterte målene underveis både i tommer og cm, men etter hvert ble jeg ganske sikker på at benken er tenkt i norske tommer, og at enkelte avvik fra dette kan skyldes dimensjonen på emnene de har brukt, etter tørking og oppretting.

Videre oppgir jeg her hovedmålene i meter og detaljene i norske tommer, da dette faller naturlig i denne sammenhengen.

Skottbenken har en høyde på 76 cm, noe som gir en fin arbeidshøyde. Benken har to sett med langbord, ett på 3,03 meter, og ett par på 4,7 meter. På de korte bordene er føttene plassert med senter 71 cm inn fra endene, mens på de lengste bordene er føttene plassert 92 cm inn. I tillegg er det forskjellig dimensjon på langbordene, de korte bordene er 6 x 1 3/8«, mens de lange er 6 ½ x 2«. Logisk nok er de kraftigere jo lengre de er. Benken er gjort tilnærmet slett utvendig på den siden med fast vange, der du står og høvler. Det virker fornuftig, du kan gå tett inntil benken hele veien når du jobber.

Langbordene er av gran, normalt med kvist her og der, men ganske jevnvokst og lite spor av tennar og spenninger. De har unngått rota på treet her, og funnet rolig ved, men ellers ikke vært så nøye på kvaliteten. Langbordet som er fast har to loddrette hull, som dannes av hver sin klave i bjørk på yttersiden, Disse er spikret fast i langbordet, og er pent avrundet, siden dette er den siden du står når du høvler. Det faste langbordet er tredd ned over toppen av den ene stolpen på hver fot, og er nøyaktig felt, slik at det låser godt med lite slakke.

Begge de faste langbordene er merket med en «I» på den ene klampen, og den ene foten er også merket likens, slik at føttene har fast plass i langbordene. De løse langbordene som ligger mot skruene kan bare monteres en vei, og slik har alle deler fast plass når benken er montert. Jeg tolker dette som at nøyaktig tilpasning er viktig her. De var opptatt av minst mulig slakk, for å få minst mulig rakling og bevegelse når man bruker benken.

Føttene er laget i gran og bjørk. Selve labben, og stolpen til den faste vangen er i gran, mens stolpen med skrue i, selve skruen og tverrtreet imellom er lagd av bjørk.

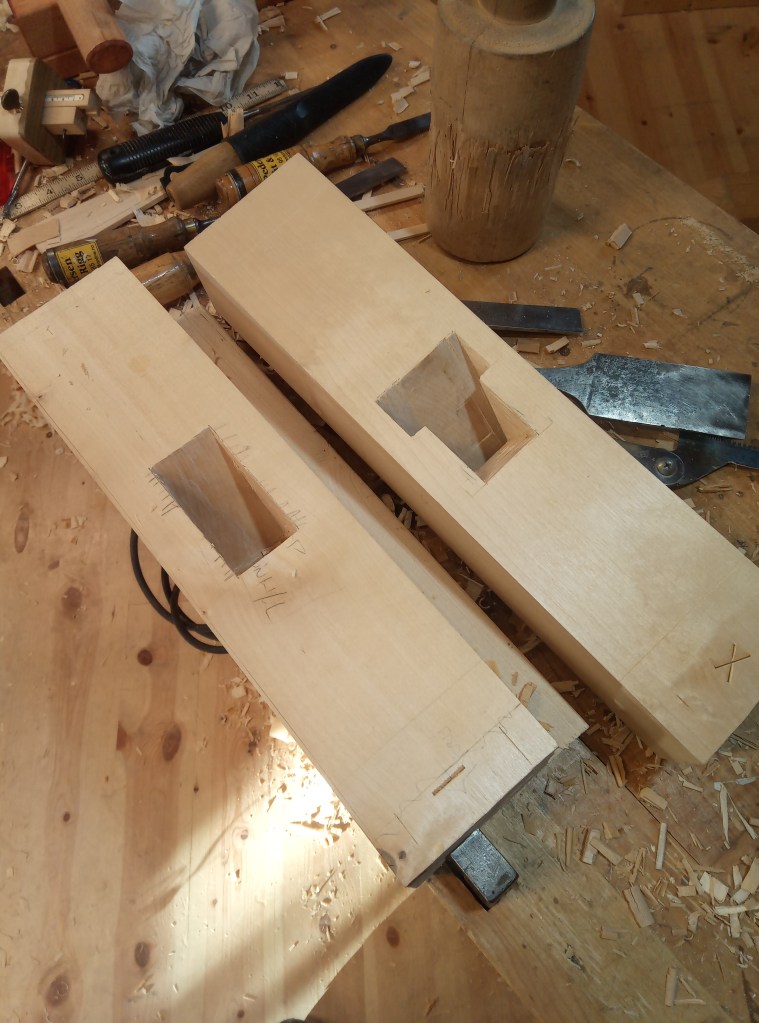

Alle fellinger på føttene er også ganske presise. Begge stolper er felt med en 2« tapp ned i labben, og disse er låst med ½« trenagler som er boret inn fra ene siden i labben. De går ikke tvers gjennom labben. Hodet på naglen er til dels firkantet. Skruene har ytterdiameter på 2 1/8«, mens hodet er 3 1/2 «. Det går en 5/8« gjenga bolt tvers gjennom tverrtreet og begge stolpene, med skive og mutter på hver side. Dermed kan man stramme opp hele bukken, og holde den stabil og stødig.

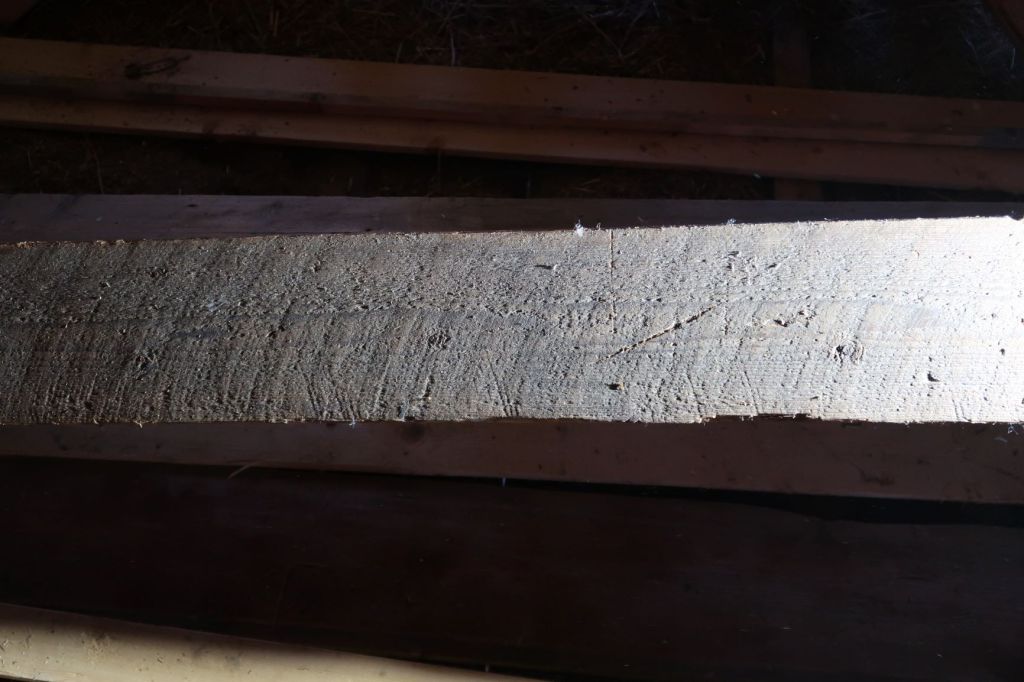

Men hvor gammel er benken? Det er sirkelsagskur på vangene, og det er brukt svart trådspiker for å feste klamper m.m. på disse. Boltene som står i har sekskantet mutter og rund skive. Det lille vi ser av gjengene ser grovt ut (tommegjenger). Bolt, skive og mutter minner om detaljer fra andre gjenstander fra tidlig 1900-tall.

Selv om langbordene med sirkelsagspor i teorien kan være nyere enn føttene, så tror jeg ikke det. Alle delene fremstår helhetlig og veldig godt tilpasset hverandre. Dersom gjengesnittet har vært brukt på denne benken, kan den ikke være eldre enn 1874. Summen av disse detaljene gjør at jeg foreløpig tipper alderen til å være ± 1900.

Dette er alt i alt en flott benk, som virker å være utformet for å lett kunne demonteres og flyttes. Høvelspor og tilpasninger vitner om at den er lagd av en trygg og effektiv håndverker som har hatt et avklart forhold til hvor det er viktig å være nøye, og hvor det ikke er så nøye at dimensjonene varierer litt.

Det blir spennende å se om det fins flere opplysninger om benken, og om det fins tilhørende høvler etter hvert.

Nybygg – produksjon og oppsett av en bærekonstruksjon

Det finnes mange fine ting i livet til en handverker

Enkelte perioder hoper herlighetene seg opp, og noen slike perioder har det vært i vinter, på Lærearena Stiklestad. Til vanlig jobber man jo delvis bak en PC, og delvis med å sette i stand gamle, skjeve bygg. Dermed blir det å bygge noe helt nytt i rått tømmer, en fin kontrast i hverdagen. Tettvokst trøndergran, kvae i buksebaken, litt kaffe i koppen, i et miljø av flinke og trivelige medstudenter og veiledere, er noen av trivselsfaktorene i prosjektet vårt.

En garasje av det finere slaget

Bygget vi setter opp skal bli en ny, uisolert garasje for den veghistoriske utstillingen ved Stiklestad Nasjonale Kultursenter, og skal huse en samling med vegarbeidsmaskiner. Huset har ei grunnflate på 6 x 12 meter, i en etasje pluss røst, og er i all hovedsak konstruert i 6 x 6« boks. Syllstokk og raftline består av en enkel 6 « boks, som har fått en kamming i hjørnene. Vi eksperimenterte litt med både enkle hakeskjøter, og rett og skrå fransklås med kile, i skjøtingen av syll og liner.

I lengderetningen består huset av 3 like store seksjoner, langveggene blir holdt sammen av to samhald inni bygget. Nede i gulvplanet er en av gulvåsene plassert under hver samhald. Veggkonstruksjonen består av stolper i 6« boks, og rundt alle vindusåpninger er det litt smekrere staver i 4« x 6«. Mot alle hjørner stives bygget med skråband i 4«x6«. Oppå alle samhald er det felt ned ei storsperre, og takåsene og mønsåsen hviler oppå disse. Tilhugde kabber spikret i sperrene hindrer at åsene sklir nedover.

Flere ganger denne vinteren har jeg møtt opp på Lærearenaen, med litt stille takknemlighet over å komme til dekket bord. På grunn av at jeg var ny på denne lærearenaen i januar, hadde de andre sagd mye av boksen som skulle brukes til selve konstruksjonen av bygget på forhånd. Dermed kunne vi gå rett på og lage alle deler til konstruksjonen. Dette foregikk i den gamle garasjen som dette bygget skal erstatte. Med 2 plussgrader, og sludd servert i 45 graders vinkel av en sur liten kuling, gikk det noen varme tanker til gammelbygget i disse dagene.

Fallgruvene åpner seg ved prefabrikkering

Lærearenaen har tilgang på ei eldre sirkelsag, høvelig plassert 10 meter bortom byggeplassen. Det å kunne sage material «just in time» på plassen, løser mange problemer og bidrar til god framdrift i prosjektet. For å holde styr på hvem som lager hva, har vi laget enkle skisser av alle fire fasader, der vi nummerer alle konstruksjonsdeler på disse. I tillegg lagde vi lister der vi skrev navnet vårt på delen når vi begynte på den, og krysset delen ut når den var helt ferdig.

En enkel ku med to riss ble brukt for å merke bredda på tappen og tapphullet. På tross av alle system og diskusjoner er det likevel fort gjort at streken sto igjen, og at noen av tappene ble for trange. Og jo flere folk som deltar, desto større blir mulighetene for litt forskjellige måter å gjøre ting på. En viktig lærdom ble at mange handverkere, og stor grad av prefabrikkering, øker behovet for system og kontroll. Alle arbeidslag med respekt for seg selv er oppmerksom på referansesiden, må vite. Selv om dette er sagd tømmer, kunne fort gamlesaga vår slenge en liten kvart- tomme på dimensjonen, nok til at vi måtte bestemme oss for hvilke sider som skal være slett, altså referanseside.

Overkant gulvplan, utside vegger, og underkant raftline ble logisk nok valgt som slette sider. Senere ble samhaldene som er felt ned over raftlina, felt ned i forhold til underkant av raftlina. Underveis i produksjonen markerer vi referansesidene med en liten trekant med blyanten. Slik sorterte vi vakant og andre skavanker dit det var best å legge den på hver enkelt del.

Square rule og mill rule

I løpet av vinteren har jeg lært at enkelte, men neppe alle amerikanerne, skiller på «mill rule» og «square rule». Førstnevnte handler om å måle ut fra slette sider på sagd material som er jevn, mens sistnevnte innebærer å jobbe ut fra slette sider og beine linjer, som konstrueres i ujamnt tømmer som ikke nødvendigvis er sagd, der disse sidene kun hogges slett der du har bruk for det, for eksempel i hjørner og sammenføyninger. I dette prosjektet er vi vel på en tilnærma «Mill Rule», der vi i tillegg har tatt høyde for litt ujamn saging, med å være nøye på referansesiden. Med på kjøpet fikk vi også noen gode konstruksjonsdiskusjoner underveis. 6« høyde på tømmeret er egentlig ikke så mye, og fordeling av ved og høyde i sammenføyningene blir viktig å tenke på. Hvor går kreftene? Hvor er det størst fare for brudd? Hvilken del i sammenføyningen trenger mest ved?

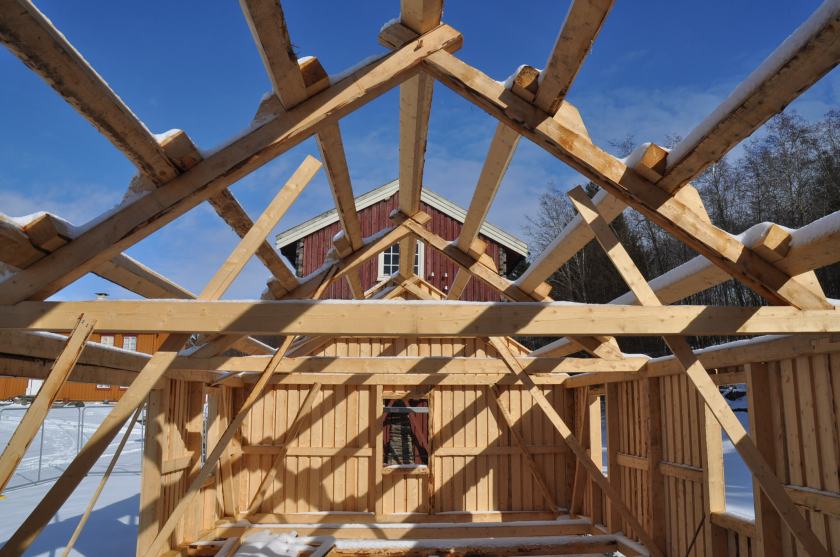

Reising av bygget

Før neste samling, hadde driftige museumsarbeidere på Stiklestad fjernet gammelgarasjen, gjort klar tomta i mildværet, og lagt an solide granittblokker til holdstein under hjørner og langsyll. Så dermed kunne vi gå rett på legobyggingen, med andre ord. Etter å ha lagt opp langsyll, tverrsyll og gulvåser, og tatt diagonalene, virket det som en god idè å prøve alle staver og deler til raftlina, det er jo som kjent litt trasig å måtte stå i løse lufta mens man plages med eventuelle deler som ikke passer. Etter å ha justert litt her og der, stablet vi oss videre oppover.

Å stable opp et slikt bygg, med en kombinasjon av muskler, samt litt hydraulikk og stillaser, går da ganske fort. Underveis i planleggingen ble stivheten i bygget diskutert. Eier vil ha mest mulig plass innvendig, og siden bygget ligger på ei tomt som ikke er så vindutsatt, var flertallet enig i å sette det opp uten skråstiving «tverrskips» under samhaldene. I hver røstende var det jo skråband denne veien uansett, og bygget skal jo ha undertak av stående bord, som vi i utgangspunktet vurderte som en avstivende skive.

Ikke prøv dette hjemme!

Når bygget kom opp, så var det nok at en mann satt oppå takåsen og saget litt, så svaiet det fort et par cm sideveis. Selv om vi slår på bordtak, som vil stive noe, er jo dette kun 6« brede bord, de utgjør ikke en like stiv skive som f. eks brede plater ville gjort. Vi har foreløpig spikret på midlertidige skråband her, og løser nok dette med å felle inn rotknær under samhaldene, som ikke stjeler noe gulvplass.

Lonesome Korona Blues

Vi fortsatte med kledningen på bygget, men midt i dette kom naturen og viste sine krefter til oss. Ikke i form av vind, skred eller flom, men med et lite virus fra Kina som har stoppet all videre bygging inntil videre. Vinterens bygging har i alle fall vært rik på erfaringer, og det å diskutere og prøve ut løsninger, øker forståelsen og tryggheten i løsningene man velger.
