EN HØVELKRANE FØDES

Innledning

Mang en gang har jeg etter en fuktig og lystig kveld i Lysebotn`s mørke bakgater vandret ustø hjemover og stirret utover på en blikk stille fjord og følt et ondt blikk stirre tilbake på meg fra der ute i mørket en plass. Noe mystisk og stort som holder til i dypet av Lysefjorden. Jeg har kun sett konturene av skapningen og i forbindelse med at vi skal skrive blogginnlegg angående hva vi har lært på årets læringsarena tenkte jeg at dette måtte være en ypperlig anledning til å forme konturene av det jeg har sett der ute i mørket til en funksjonell høvelkrane.

Det har seg nemlig sånn at på læringsarena Vestlandet får vi prøve oss med mye forskjellige ting. Årets læringsarena var intet unntak fra regelen og en av samlings ukene hadde vi besøk av en profesjonell treskjærer som underviser til daglig i treskjærerkunsten på Hjerleid handverksskole.

Vi startet uken med en gjennomgang i det grunnleggende innenfor treskjæring, nemlig utførelsen av en veldig enkel karveskurd. Etter vi hadde prøvd oss litt med dette og fått litt generell innsikt, følelse og informasjon om hvordan treskjæring fungerer mente vår fagleder for LA Vestlandet Trond Oalann at vi burde prøve oss på utformingen av en høvelkrane. Siden vår fagleder er vanskelig å overtale når han først har satt seg en ide, ble det resten av uken fokusert på tilvirkingen av en Hardanger krane.

Siden jeg er av det smarteste slaget (NTNU student tross alt), tok jeg jo selvfølgelig ikke bilder av denne prosessen når vi holdt på med dette på læringsarena og måtte dermed gjenskape prosessen etter hjemkomst. Dog med en liten vri… istedenfor Hardanger krane har jeg valgt å forme konturene av den mystiske skapningen som jeg nevnte innledningsvis.

Kort om høvel krane.

Så hva er egentlig en høvelkrane? For dem som måtte lure er en krane rett og slett bare et annet navn på håndtak som er plassert lengst framme på en høvel for å plassere hånden på og hjelpe til å styre høvelen når man skyver den framover. En krane kan ha utallige utforminger og utsmykninger. Alt etter hvor i landet den stammer fra og snekkeren som har utsmykket den. Her finner vi alt fra det helt enkle til rene kunstverk på høyde med hvilket som helst Munch maleri. Det er kun fantasien og evnene eller lysten til snekkeren som setter grenser på utformingen og det dekorative med kraner. Til syvende og sist er det viktigste aspektet med kranen at den er god å holde i og solid nok til å kunne skyve/styre høvelen fram uten å knekke.

**En høvel med en krane i sin enkleste form.**

Problemstillinger

I forbindelse med lagingen av høvel krane på læringsarena ble følgende problemstillinger da aktuell når det gjaldt tilvirkningen av høvel krane.

Hva er den grunnleggende prosessen for å forme et rektangulært emne til en funksjonell krane som har en relativ enkel treskjærerdekor på seg og hva er de viktigste verktøyene når dette skal utføres på tradisjonelt vis.? Og hvordan er tre forbindelsen som sikrer/fester kranen til høvelen utformet? Disse problemstillingene danner grunnlaget for denne blogg posten og blir forsøkt besvart på grunnlag av det jeg lærte i den aktuelle uken på læringsarena Vestlandet.

Del 1 valg av emne og tilvirkning av tre forbindelsene.

Når det gjelder valg av emne er det en fordel at emnet består av et treslag som ikke fliser seg for mye opp når det blir bearbeidet med treskjærer jern. Furu er for eksempel ikke det beste til treskjæring, vertfall ikke for en amatør som meg. Bjørk derimot er en bedre kandidat og siden den aktuelle høvelen som skal ha denne kranen består av bjørk faller det da naturlig at også kranen blir laget av samme tresort. Det er også en stor fordel at emnet er noenlunde kvistfritt og rettfibret. Kantskåret virke er å foretrekke. Når valget av emne er tatt dimensjoneres det ned på tradisjonelt vis til en rektangulær kloss og formingen til krane kan da begynne.

**Det sages ned så langt man kommer, før stemmjernet tas i bruk langs rissestrekene. Graden har vinkel etter forholdet 1:6.**

Det er en ide å lage tre forbindelsene som skal feste kranen til høvelen før man lager kranens fasong, og vi kommer da til en av de nevnte problemstillingene. Hvilke tre forbindelser er gjeldene her? Etter å ha sett over en del høvler med krane fra området i Hardanger og omegn som Trond Oalann kom dumpende med, virker det som tradisjonen består av en grad/rekspon forbindelse der selve graden som er på kranen går ned i et gradspor i høvelstokken. Det var også noen høvler som i tillegg til graden hadde en grunntapp/styringstapp i enden på kranen. Dette var også framgangsmåten som vi valgte å utføre på våre kraner.

Dermed får kranen altså i tillegg til grad også en grunntapp/styringstapp i endeveden..

Graden merkes opp før tappen. Dette utføres med å bruke forholdet 1:6 for vinkelen og det brukes rissenål for mest mulig presisjon. Denne merkingen blir satt i endeveden. Graden blir også forskjøvet 5 mm inn fra ytterkant så gradsporet skjules under en avsats. Total høyden på graden inkludert tappehøyden settes av og riss avsettes med ripmoten. Det sages langs risset så langt som det er mulig og det resterende blir fjernet med et kvest stemmjern. Når selve graden er tilvirket plasseres kranen oppå høvelen og man kan da merke av med rissenål omrisset til gradsporet. Gradsporet lages så og man tester at graden passer perfekt i denne. Her er det presisjon som gjelder for litt unøyaktigheter her fører til at kranen blir slarkete. (Dyrekjøpt egenerfaring) Det skal være en perfekt passform for å unngå dette. Passformen skal være så trang at man må banke den forsiktig ned, men ikke så trang at man sprenger veden i høvelstokken.

Neste skritt er nå å lage selve grunntappen/styringstappen. Tappen merkes og tilvirkes stort sett på samme vis som graden.. Når tappen er ferdig, setter man kranen på tilbake på plass og risser rundt tappen. Tapphullet kan så lages.. Tre forbindelsene er nå ferdig å selve grovformingen av fasongen til kranen kan ta til. Viktigste verktøy til denne prosessen har vært finntannet bakksag, rissenål, ripmot og stemjern.

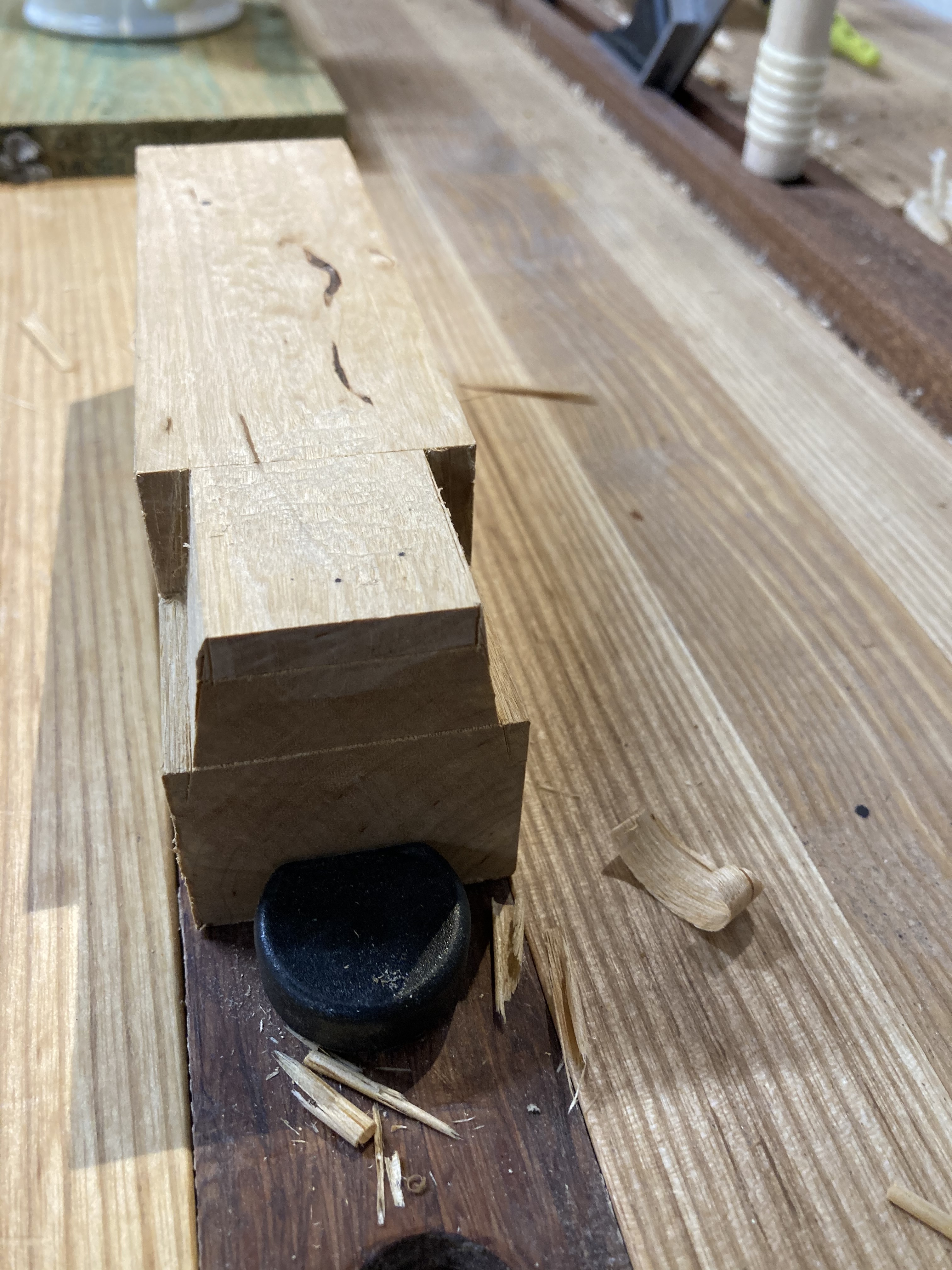

Her er tre forbindelsene ferdig. Graden og tappen er forskjøvet 5 mm fra ytterkanten for å skjule hullet til gradsporet. For ordens skyld så er rissemerkene synlige på tappen her feilmerking etter nok en fuktig aften i mørke bakgater.. .

Del 2 Forming av selve kranen.

Kranens utforming tegnes på og denne skjæres så til med en løvsag som følger kurvene lett. Når kranens utforming er saget ut, sages så en konisk form sett fra framsiden av kranen.

Etter konturen og koningen er saget ut brukes en støthøvel for å slett høvle de koniske sidene helt plane og fjerne alle spor etter sagingen. I kurvene brukes en sponhøvel for samme formål.

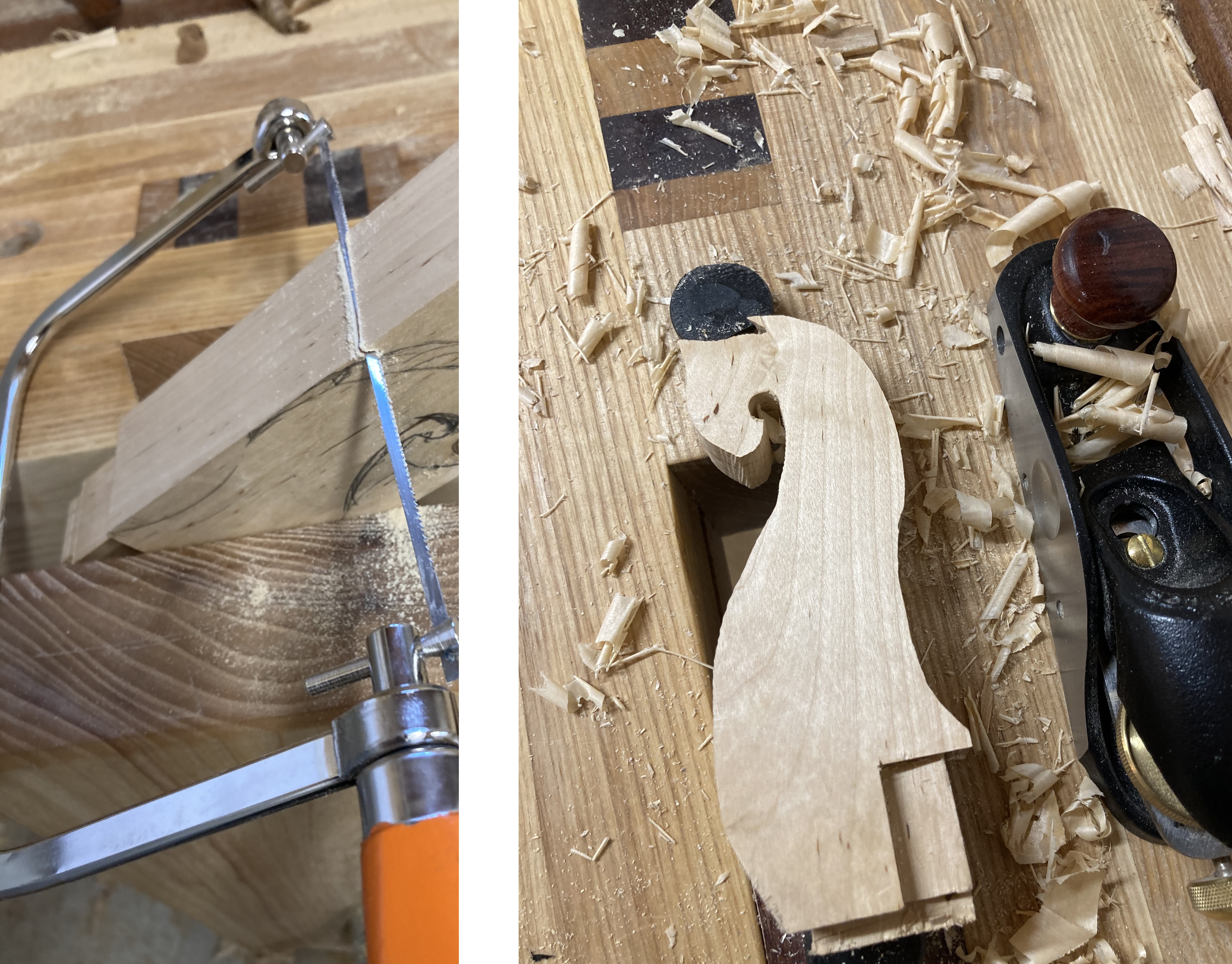

**En løvsag brukes til å sage ut konturene av kranen og koningen. Etter saging slett høvles den koniske formen med støthøvel før sponhøvelen brukes til å slette konturen.**

Nå skal kranen avrundes for å ha et behagelig grep og avrundingen formes enkelt med å merke opp linjer på alle 4 sider midt i emnet. Linjene følger kurvene til kranen. Det benyttes så treskjærer jern med hulkil profil og kurvene grov formes med å fjerne veden på tvers av fiberretningen. Hele tiden holder jeg meg innenfor midt strekene og ved hjelp av øyemål formes kranens fra 4 kvadratiske sider til en mer avrundet form. Bruken av hulkil jernet på tvers av veden er raskt og effektiv til grov forming.

**Hulkil jern som brukes på tvers av veden er effektiv til og grov forme kranens avrundet form. Avrundingen formes på øyemål.**

Etter grovformingen sitter vi igjen med noe som minner mer om en håndgranat enn en krane. Sikkert fin til å kaste etter naboen, men ubrukelig til å fungere som krane på en høvel. Kranen må fin formes til mer smekre former. Det brukes fil og kantene files ned til man får en mer jevn avrundet overgang. Når man er fornøyd med filingen brukes en glassbit som sikling for å jevne formen ytterlige ut og fjerne di fleste spor etter filingen. Vi får da en form som er behagelig å holde rundt. Man må selv avgjør når nok er nok og når man føler at kranen har en form som gjør den behagelig å holde rundt. Viktigste verktøy er løvsag, støthøvel, sponhøvel, treskjærer jern med hulkilprofil, fil og en glassbit eller eventuelt sikling.

**En fil jevner ut formen, helt til slutt brukes en glassbit som sikling**

Del 3 Svært enkel treskjæringsdekor og Ferdigstilling

Undertegnede er langt ifra noe ekspert i treskjæring, før samlings uken på læringsarena hadde jeg aldri prøvd noe innenfor treskjæring, så det sier seg selv at mine kunnskaper og evner innenfor dette er svært begrenset. Jeg har likevel helhjertet prøvd å påføre kranen noe enkel dekor i form av noe rutenett og formet 2 små kuler som utgjør den mystiske skapningens øyne.

Først tegnes rutenettet opp. I dette tilfellet skal den mystiske skapningen få dekor på magen og i nakken. Å kunne tegne rette linjer på frihånd er viktig for at dette skal bli bra. Siden min hånd er av det ustø laget (uvisst om dette skyldes besøk i mørke bakgater eller ikke?) ble disse linjene langt fra bra og resultatet ble også der etter. Det brukes et treskjærings jern som kalles for geisfuss. Dette jernet har en V formet egg som etterlater en V formet grop og er perfekt til å lage rutemønster med. Disse jernene kommer i mange forskjellige størrelser. Jeg brukte et med 3 mm bredde. Jernet føres langs oppmerkingen med stødig hånd og dybden man stikker avgjør hvor dominerende det ferdige resultatet blir.

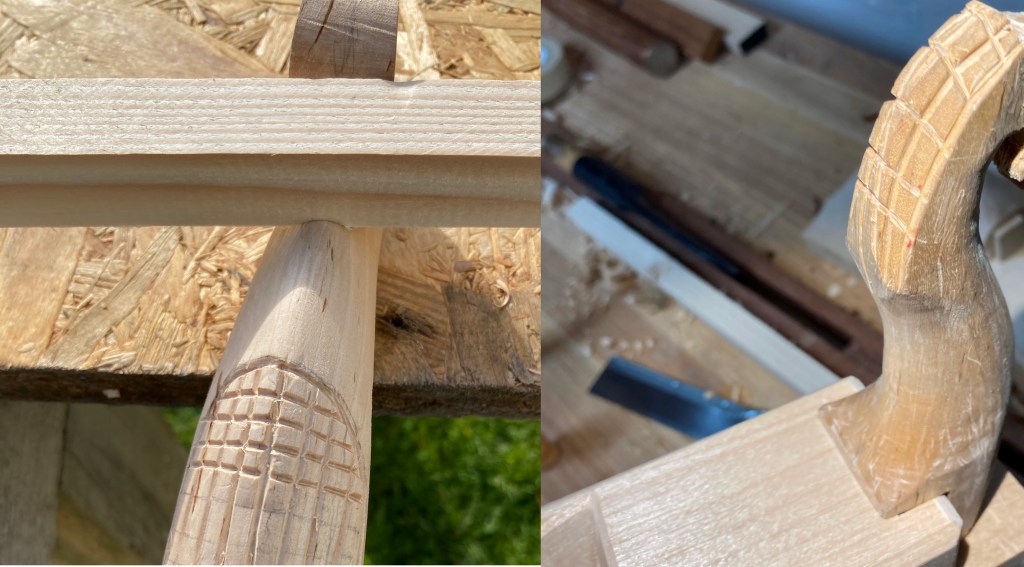

**Et forsøk på å lage enkel dekor på magen og i nakken til den mystiske skapningen.. resultatet ble så som så. Som alt annet må det mer øvelse til for å mestre dette..**

Nå står øynene(kulene) for tur og plasseringen merkes med stikk passer og radiusen avsettes også med denne. Etter oppmerkingen stikkes det rundt risset med et hullkilljern som har tilnærmet samme radius. Det brukes så et flatere jern for å skjære seg inn mot kulen og lage fordypningen rundt. Når ønsket dybde er nådd formes kulen rund på samme vis som kranen. Grovforming på øyemål med hullkilljern før filing osv. Dette gjelder også for kjeven til skapningen. Viktigste verktøy er stikkpasser, geisfuss jern, hullkilljern med forskjellig radius, fil og sikling.

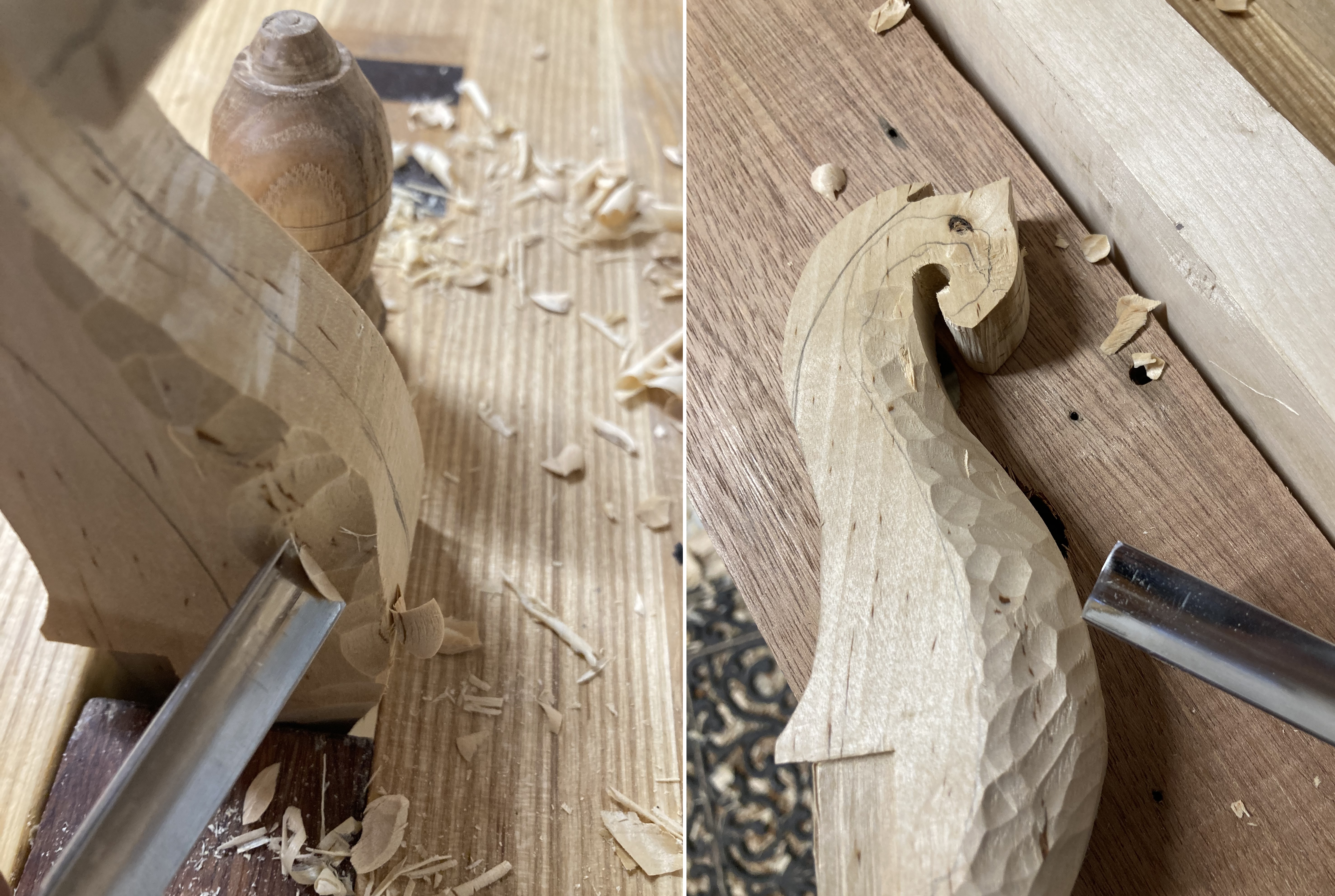

**Øynenes plassering og radius settes med stikkpasser. Hulkil jern med tilnærmet samme radius brukes så for å stikke rundt oppmerkingen, før et flatere jern brukes til å lage fordypningen rundt**

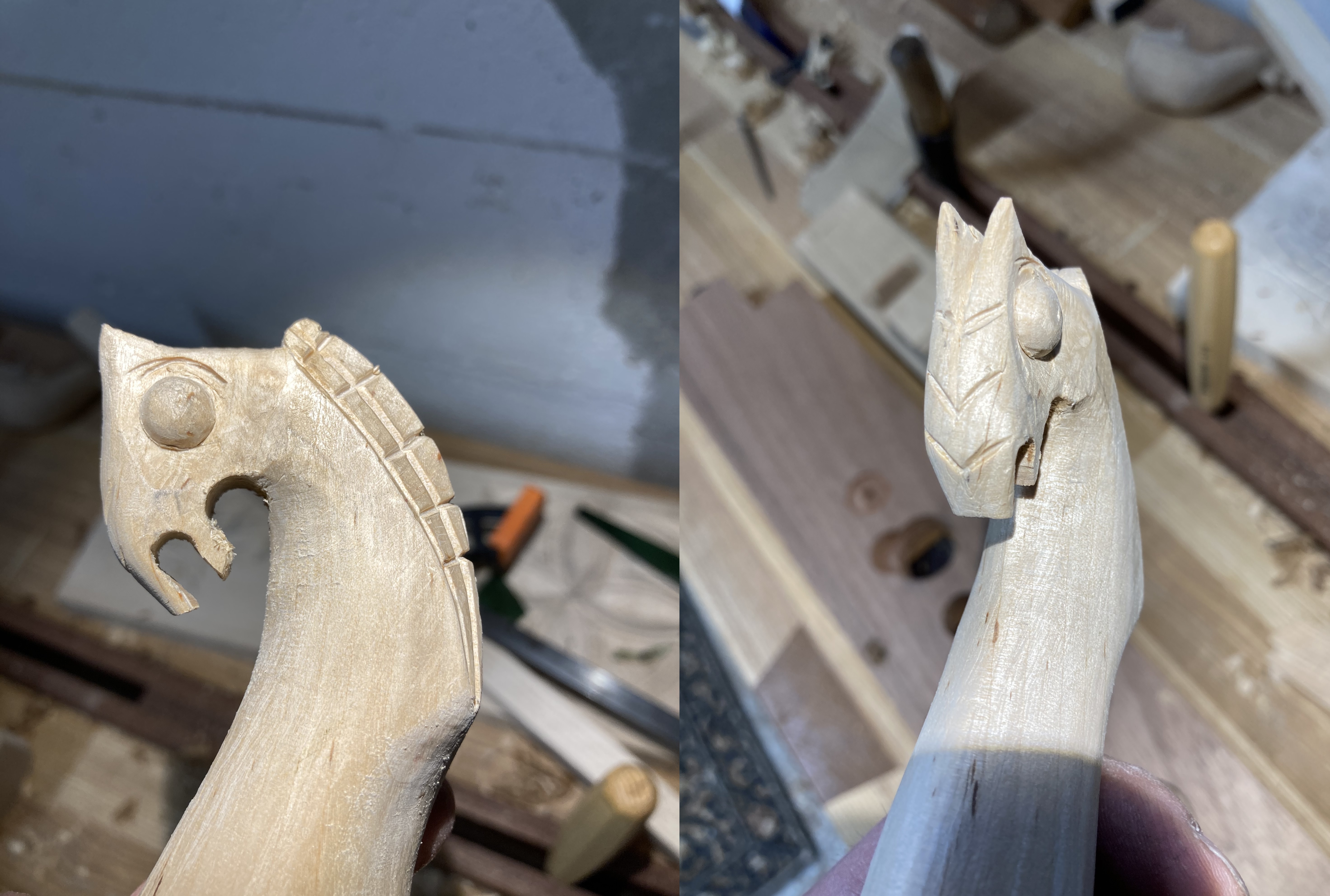

**Kulene som utgjør øynene til den mystiske skapningen og kjeven er nå ferdig formet. Skapningen nærmer seg fullført.**

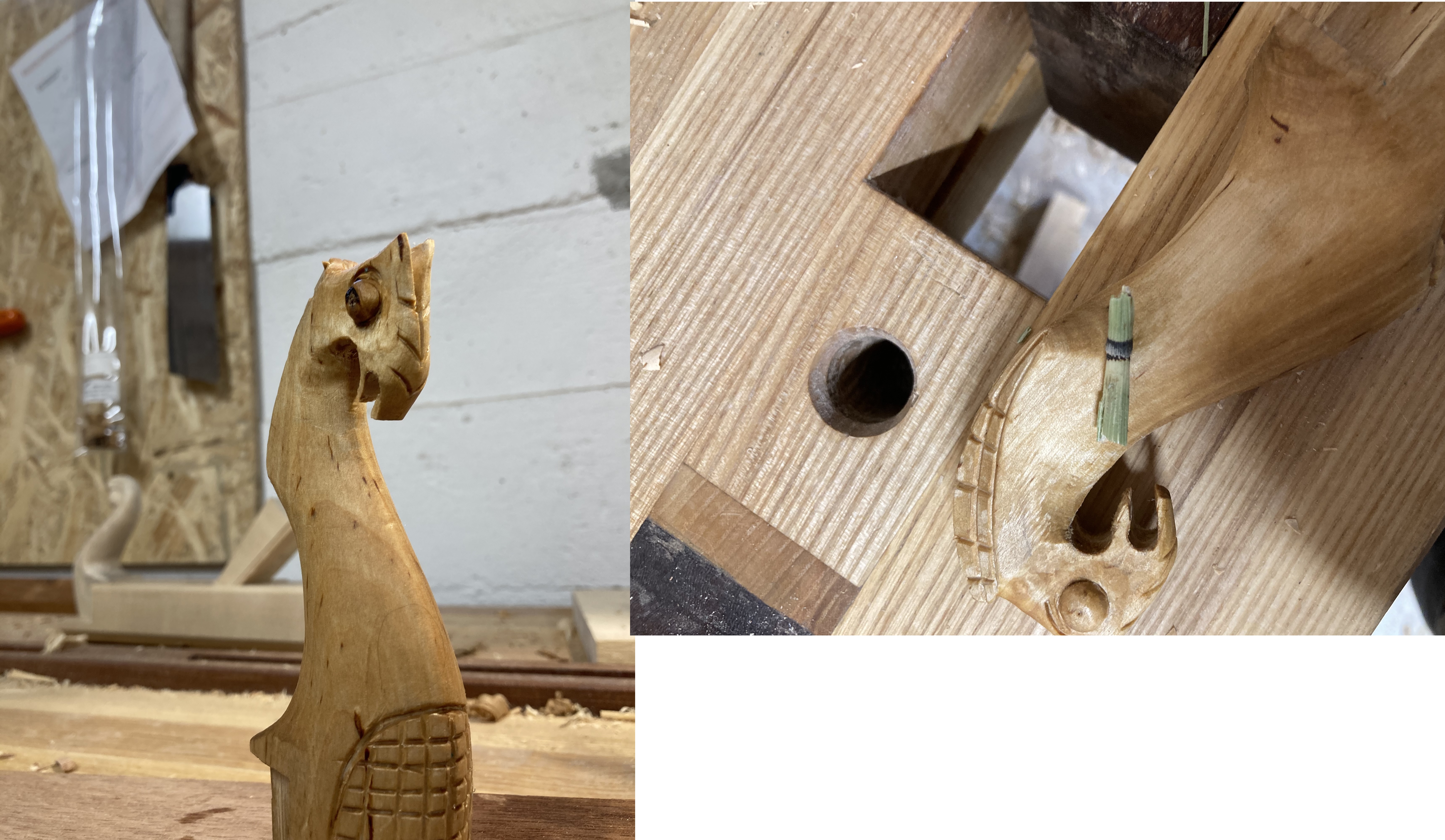

**Skapningen får så et strøk med treolje, før sivstrå brukes til å pusse ned fiberreisningen.**

Høvelbenken i Lysefjorden

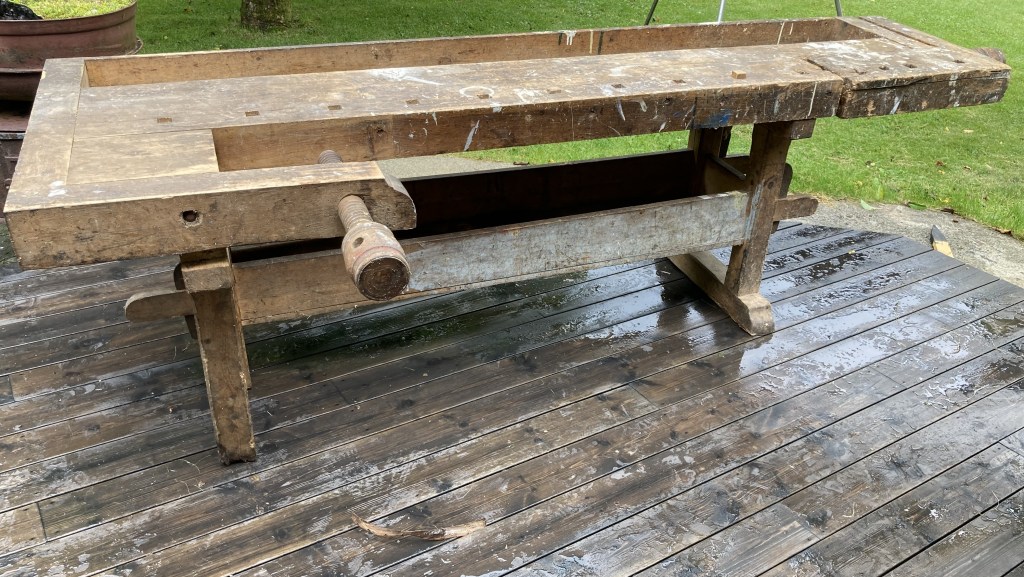

I Lysebotn innerst i Lysefjorden finner man også andre ting enn bratte fjell og fjord. Lengst oppi dalen har en høvelbenk stått og støvet ned i en fuktig og mørk kjeller de siste 60 år. Eieren av benken kan fortelle at det var hans far sin benk og at faren (1907-1974) jobbet som snekker og brukte benken aktivt i sitt virke som snekker i Lysebotn. Eier kunne også fortelle at faren hadde snekret blant annet møbler som fortsatt var i bruk. Benken har med andre ord mest sannsynlig blitt brukt til finsnekring av møbler og diverse andre ting som det måtte ha vært bruk for innerst i Lysefjorden. Da fjorden skaper et naturlig skille mellom fastlandet og veiforbindelse ut til den store sivilisasjonen ikke var påtenkt enda, var det ikke bare å springe ned på Ikea for å handle stoler til spisebordet. En høvelbenk må da ha vært et «must» for å produsere ting man trengte på en ganske så isolert plass.

Spor etter øks på undersiden av framtangen kan kanskje fortelle noe om alder?

Nøyaktig alder er vanskelig å fastslå. Etter samtale med min veileder på læringsarena, Trond Oalann, fikk jeg vite at denne typen benkedesign var vanlig rundt 20-30 tallet. Om denne benken også daterer fra da aner jeg ikke. På undersiden av framtangen fant jeg spor etter øks, så kanskje den er eldre enn hva først antatt. Det er uansett sikkert at benken har sett noen år. Etter mange år i fuktige og mørke omgivelser har benken tydelig fått kjenne tidens tann og blant annet er venstre fot råtnet vekk. I min iver etter å finne en lokal benk å dokumentere, greide jeg å love meg vekk å fikse foten som takk for bryet. I en tid da det er nok av oppgaver allerede som må gjøres, blant annet i forbindelse med studiet, var nok ikke det et sjakktrekk av undertegnede. Men, man lærer mens man går framover….

Benken er primært laget av furu og er 232 cm lang og er 54 cm bred på baktangen og 83 cm bred på framtanga. Dette gir god arbeidsplass. Benkens høyde er ganske lav da den kun er 72,5 cm høy og man får nok brukt kroppsvekten til å få bra skyv når man høvler i denne høyden. Under mitt arbeid med oppmålingen ble det fort klart at den dansk/norsk tomme går igjen på så å si hele benken og på baksiden av den ene foten var tallet 3″ skrevet på, noe som bekrefter at tommen har vært brukt i tilvirkningen av benken. Benken har en L formet baktang, Forskjellige avstander mellom benkehake hullene gjør det mulig å høvle emner i alle tenkelige lengder. I hullene satt det 2 benkehaker som var spikket til av furu.

Det virker som Dansk/Norsk tomme er blitt brukt i tilvirkningen av benken.

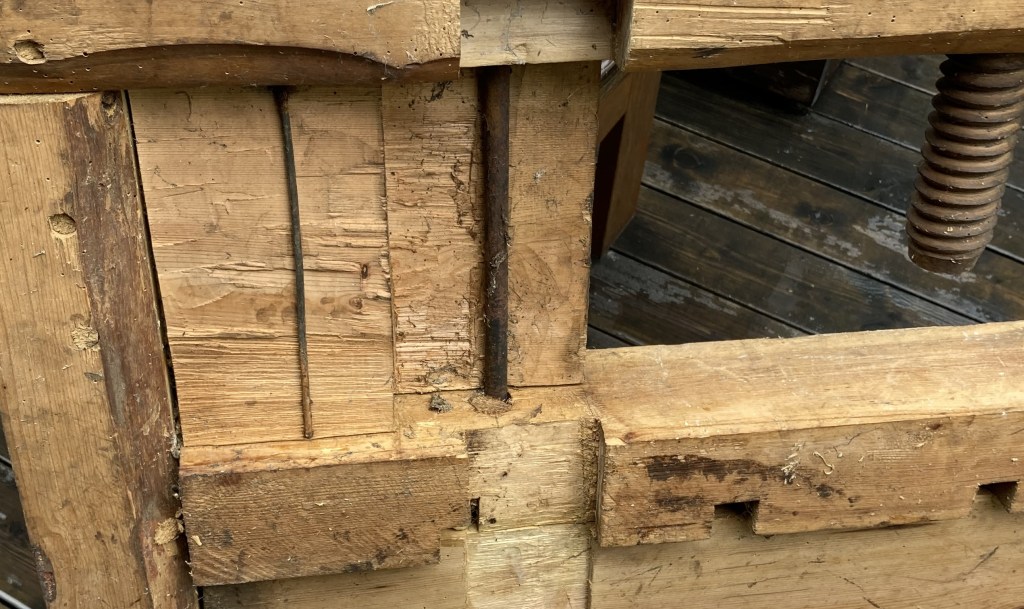

Selve baktanga er satt sammen av 4 forskjellige emner som er tappet i hop til en ramme og festet med trenagler gjennom tappene fra undersiden. Oppå rammtreet ligger det et tynnere bord på ¾ tomme som utgjør selve platen til tanga. Denne har en enkel bladskjøt mot tangas bakside og er spikret fast i rammtreet til tanga. Tanga har 4 benkehakehull på 1×1″ som alle skrår innover mot hullene på platen. Det er kun på tanga at hullene skrår. På undersiden av tanga er det også et enkelt bord som ligger mot et annet bord som fungerer som styrepinne til tanga. Dette bordet er spikret fast i rammtreet.

Selve skruen består av et helt trestykke med tre gjenger og er mest sannsynlig av bjørk. Skruen går gjennom gjenger som er tilvirket i bakre del av platen. En trekile låser skruen fast i tanga som muliggjør at tanga følger med ut eller inn når det skrus til. Mens framtanga ser nesten ubrukt ut, er det i området rundt baktanga at man finner det meste av slitasje på benken. Noe som kanskje kan bekrefte at den er blitt brukt til å tilvirke kortere emner til for eks. stoler og lignede.

Det meste av slitasje finnes i området til baktangen. noe som vitner om at denne er mest brukt.

Under benken er det 2 vanger som låser føttene til hverandre. Disse har en gjennomgående tapp med kille gjennom seg. Vangene fungere også som oppbevaringskasse, da det er spikret bord under disse som kan benyttes som lagringsplass. Det ligger også et bord på tvers mellom hvert bein som ligger kun løst i et not spor i beinene.

Høyre fot består av 2 liggende plank og 2 stående plank som er tappet inn i disse med gjennomgående tapper. Beinene har avfasing på alle 4 hjørner. Nederste plank til foten er profilert i ende veden med hulkil og staff profil. Den øverste planken til foten har en bladskjøt skåret ut som selve platen hviler nedi. Venstre fot er identisk med høyre, bortsett fra at denne har 3 bein og at nederste plank er råtnet vekk.

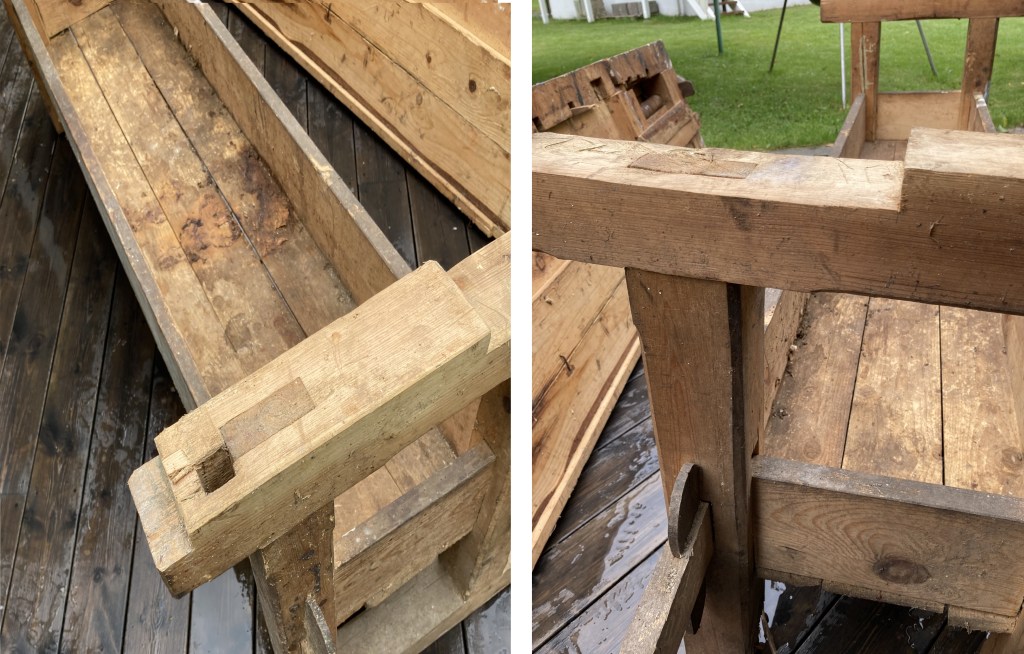

*Kassen gir god plass til lagring av div ting. Man ser også at tappen til både vange og bein er gjennomgående.*

Platen til benken har 10 kvadratiske benkehake hull på 1×1″. Selve platen er bygd opp av 2 langsgående plank på forholdsvis 3″ og 8 7/8″ bredde. Disse er tappet inn i 2 tvergående plank begge 3 » bredde og sikret med treplugg fra oversiden gjennom tappen. Platen har en total tykkelse på 3 5/8″. Den ytterste planken er den som har benkehake hullene i seg og er festet til den andre planken med treplugger og spiker.

Bak platen er det en verktøykasse som er laget av bord på ¾» tykkelse. Liggende bord til kassa er spikret mens det bakerste bordet har svalehale skjøt til platen. Her kan det skimtes spor etter risseverktøy som har vært brukt i tilvirkning av svalehalen.

Framtanga består av en tre skrue som er i et helt stykke. Tre skruen går gjennom tanga som er gjenget. Det er kun tre skruen som er bevegelig. Resten av tanga er festet til platen med en svalehaleskjøt forbindelse som har forbindelse til tverrplanken til platen. Den er også sikret med en bolt som går gjennom hele platens bredde og kommer ut bak i verktøykassa. Endeveden til tanga er profilert med hulkil og staff profil. Mellom framtanga og platen ligger en plank på 8 tommers bredde for å lage en komplett flate til platen men også for å få åpningen som trengs til selve til tanga. Selve klemstykket til tanga har gått tapt og kunne derfor ikke dokumenteres.

Tegningen av benken med alle mål i Dansk/Norsk tomme påført.

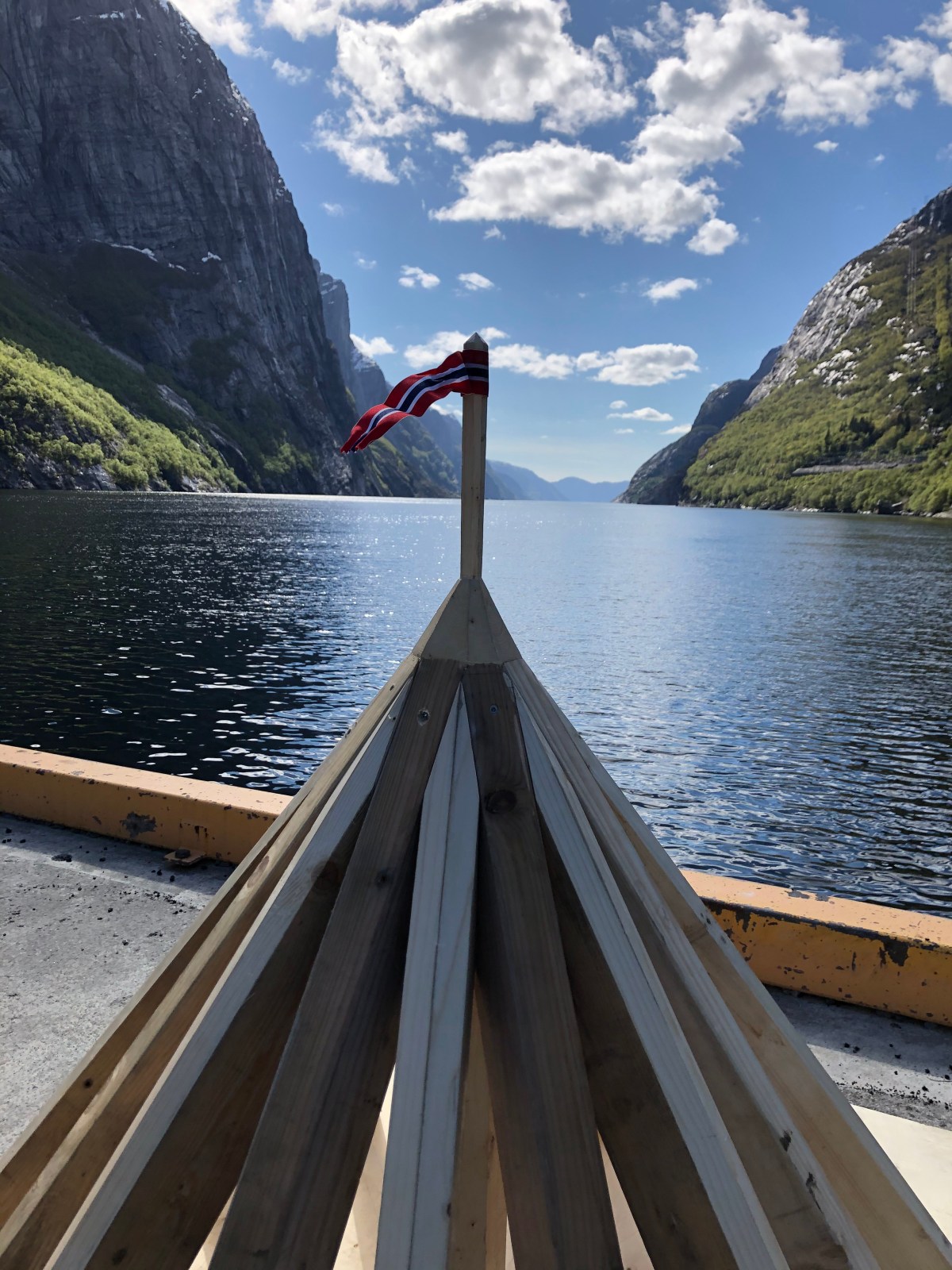

Takgeometri mellom fjord og fjell

Den tradisjonelle framgangsmåten som er blitt brukt for å finne lengder og vinkler på taksperrer består i at en tegner opp (slår opp) takverkets profil i full målestokk. Stedet der en la oppslagsplanet ble kalt for avbindingsplassen. Fram til 1960-åra var takgeometri og utførelsen av å lage et takverk med grat og killsperrer fast innslag på svenneprøven til tømrere. Etter 1960-tallet har denne kunnskapen mer eller mindre forsvunnet fra tømrerutdanningen.På læringsarena Vestlandet var vi så heldig å få et lite innblikk i takgeometriens, til tider komplekse verden. Som veileder hadde vi Axel Weller som er en tysk tradisjonssnekker som har lang erfaring med takgeometri. Etter at jeg vendte hjem fra læringsarena, prøvde jeg ut noe av min nye kunnskap i praksis, om enn i ganske enkel form da undertegnede er langt fra noen ekspert innen emnet. Det er dette hjemmeprosjektet som jeg nå skriver om. Takformen jeg valgte er et telttak som er 8 kantet. Sperrene består av anleggssperrer, stikksperrer og gratsperrer uten salingshakk for svill. Altså en veldig enkel takkonstruksjon å konstruere.Grat er tysk og betyr direkte oversatt rygg. Jeg brukte en kryssfinerplate på 1,2 x 2,4 meter som underlag (avbindingsplass) til å tegne opp et grunnriss og et oppriss av et miniatyr takverk, men likevel i full målestokk. I mangel av bedre virke, ble taksperrene laget av standard 2 x 4 toms standard trelast av gran som lagerføres i alle byggevarehus. Midtsøylen bla laget av 4 x 4 toms boks.

Finerplate med senterstrek — En trenger noe å tegne opp takverket på. Her ble det valgt en kryssfiner plate. På bilde er senterstreken akkurat avsatt.

Det første som må gjøres er å finne midten av kryssfinerplaten og sette av et punkt nederst og øverst på platen. Ut ifra disse 2 merkene strekes det en snorrett strek langs hele lengderetningen av platen. Denne linjen blir kalt for senterlinjen. Så finnes midten av platen og forholdet 3 – 4 – 5 blir brukt for å få en presis 90 graders vinkel ut ifra senterlinjen. Det vil si at det måles 80 cm på senterlinjen fra punktet satt av på midten og 60 cm utover på tvers av platen. Hvis man nå har nøyaktig 1 meter imellom punktene har man så en presis 90 graders vinkel. Når dette er gjort kan man streke opp på tvers av platen. Denne linjen blir kalt 0 linjen eller vinkellinjen. Man har nå det som trengs for å starte tegningen av selve takverket.Grunnrisset er det første så tegnes på. Midtpunktet av takverket består av en søyle formet som et oktogon tilvirket av en 4 x 4 toms boks. Et midtpunkt avsettes på senterlinjen cirka halvveis mellom 0 linjen og platekanten. Ut fra dette midtpunktet tegnes oktogonen opp som utgjør søylen og midten av takverket.

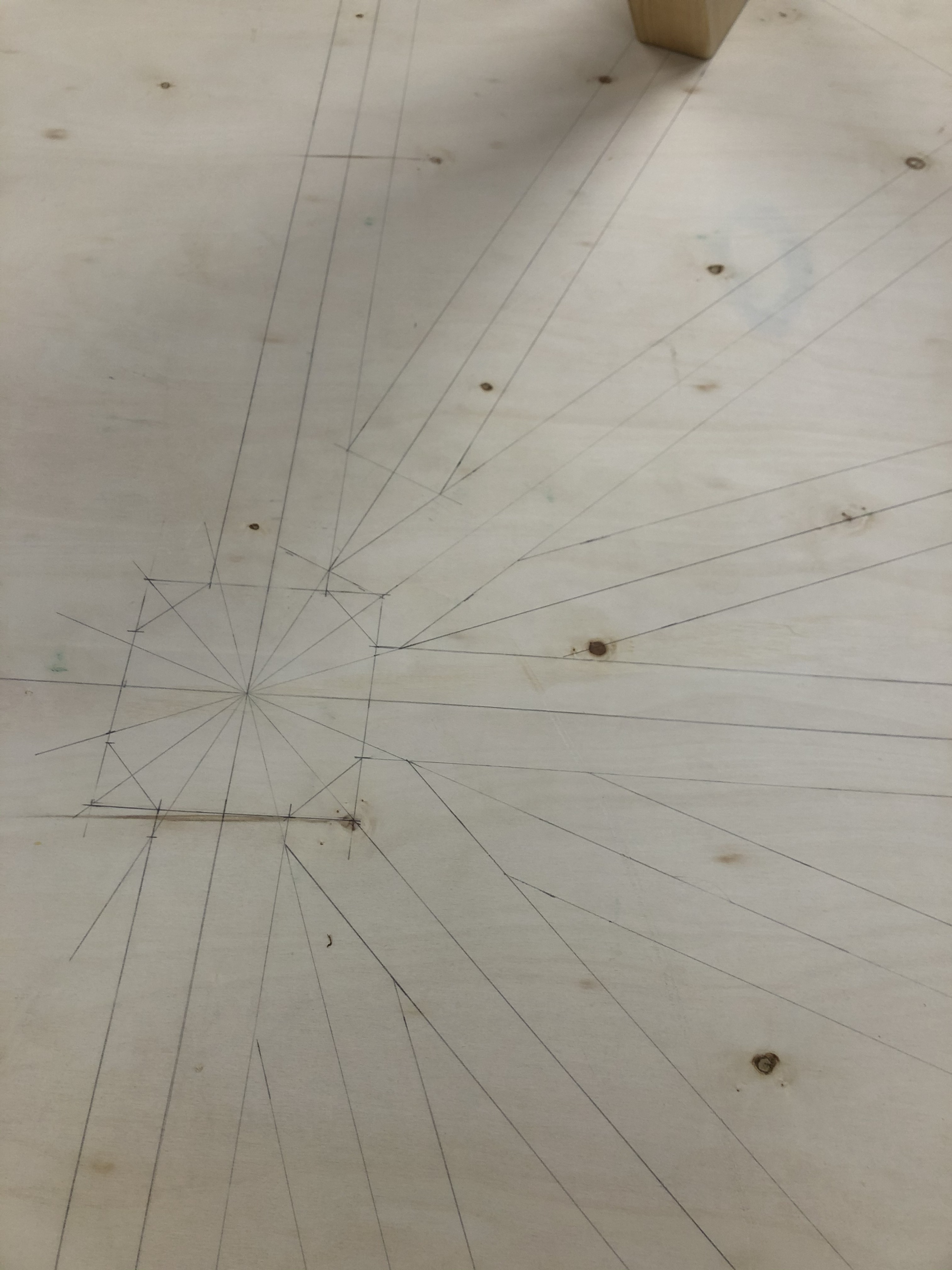

Grunnrisset er ferdig tegnet på. Midten av takverket befinner seg i senterlinjen på platen. Utfra midtpunktet til takverk og senterlinje blir senterlinjene til sperrene tegnet inn.

Neste skritt blir å tegne opp alle senterlinjene til anleggssperrer, stikksperrer og gratsperrer. Senterlinjene er hyven (ryggen) til sperrene. Ut fra midtpunktet til oktogonen trekkes det senterlinjer til alle sperrene i takverket. Størrelsen på takverket sitt oktogonen fastsettes og alle streker forbindes til man har en perfekt 8 kantet form. Så blir sperrenes reelle tykkelse fastsatt og tegnet på ut fra senterstrekene. Man har nå tegnet ferdig grunnrisset og kan gå over til neste fase, Nemlig å tegne opp opprisset. Det er opprisset som brukes til å finne reelle lengdemål og vinkler på sperrer ut fra mål hentet fra grunnrisset.Opprisset tegnes ut fra senterlinjen til platen og 0 linjen. Lengden på senterlinjene til sperrene i grunnrisset måles. Disse målene avsettes så på 0-linjen. Dette er ikke den reelle lengden av sperrene, den finner man først etter å ha satt av høyden/vinkelen for takverket. Høyden markeres på senterlinjen. Man kan så forbinde lengdepunktet på 0 linjen og høydepunktet på senterlinjen for å få vinkelen og det korrekte kappmålet på sperrene.

Oppriss og grunnriss — Opprisset er tegnet øverst på platen. alle mål finner man på grunnrisset og overfører så til opprisset. På venstre side er anleggssperren tegnet inn, på venstre er grat og stikksperren. I midten er omrisset til søylen tegnet inn. Helt øverst skimter man vinkel og avfasings streker til Anlegg-, grat- og stikksperrene.

Viktig å merke seg at denne linjen man har avsatt på opprisset, er hyven til sperrene. Ut fra denne avsettes sperrens virkelige bredde. Jeg valgte å tegne grat og stikksperre på høyre side av senterlinjen, mens anleggssperre ble tegnet på venstre, dette for å unngå for mye forvirring. For å finne vinklene til flatene sperrene hviler mot og for å finne selve formen til søylen, Må alle streker overføres fra søyle oktogonen og loddrett opp fra grunnrisset og avsettes parallelt med senterlinjen.Siden alle sperrer hviler mot søylen, ble denne laget først. Søylen legges ned på opprisset med endeveden i kant med 0 linjen og innenfor strekene som markerer omrisset til oktogonen. En vinkel brukes til å overføre strekene fra opprisset til selve emnet. Dette blir gjort i begge ender av søylen. Både senterlinje- og oktogonomrisset blir avsatt på emnet. Så snus emnet 90 grader rundt, og de samme strekene avsettes igjen. Videre forbindes alle disse strekene med hverandre på langs av emnet på alle 4 flater. Så tegnes formen til 8 kanten inn i hver ende av emnet. Grunnformen skal nå være markert og vi kan tilvirke søylen, dette gjøres ved bruk av høvel.

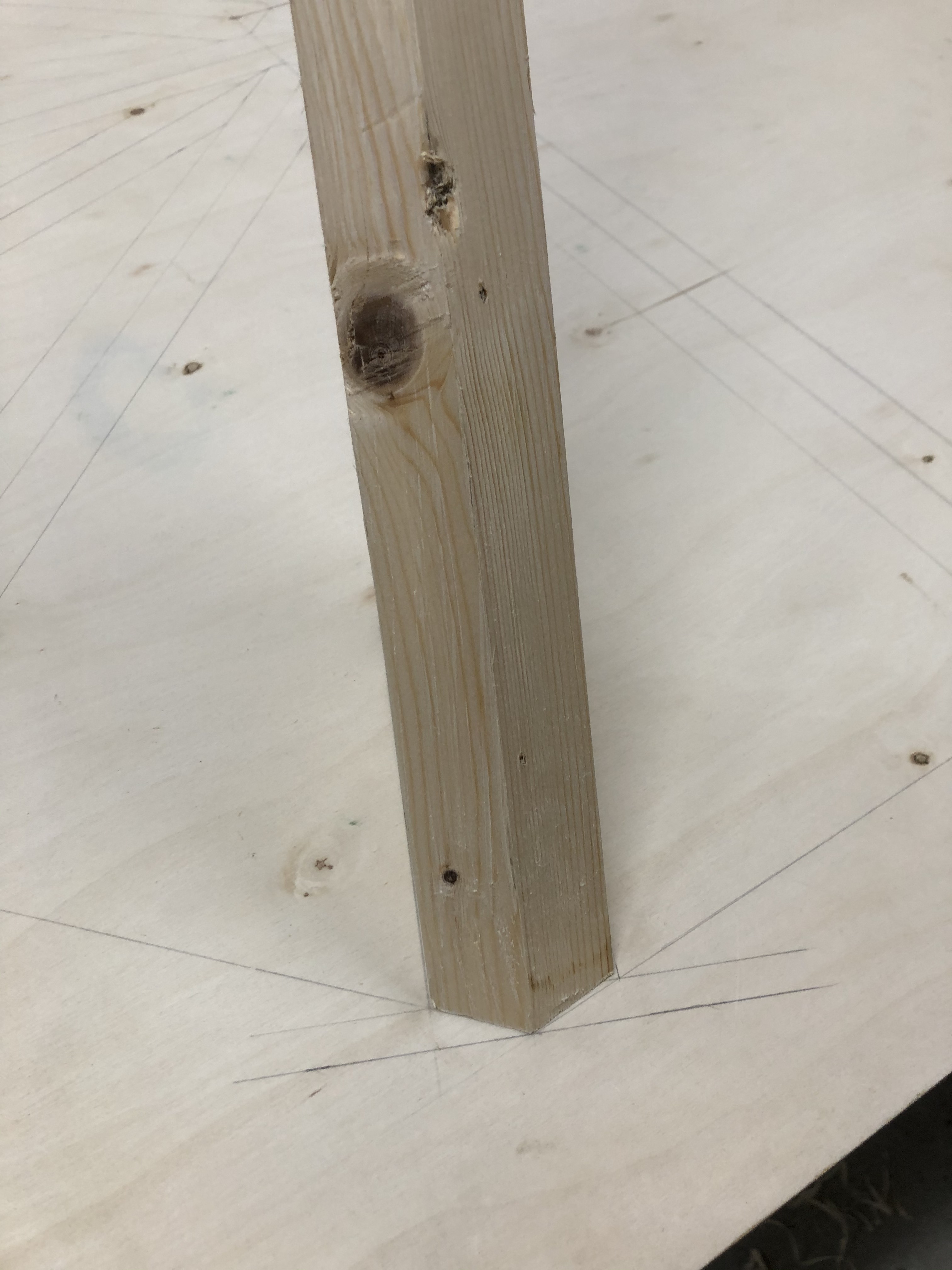

Når søylen er ferdig bearbeidet og formet til en oktogon, legges den tilbake på opprisset. Det er 3 høyder som må markeres fra senterlinjen. Den ene er takhøyden og det andre er skjæringspunktet hvor hyven til sperrene treffer omrisset til oktogonen. Den tredje er totalhøyden på søylen. Videre blir samme framgangsmåte som tidligere brukt til å overføre strekene som utgjør flaggstangen på søylen, Også denne er 8 kantet, men med mindre diameter. Strekene forbindes igjen fra hver ende, men denne gangen kun ned til merket for takhøyden.

Emnet er formet til en 8 kant og legges tilbake på opprisset for å overføre omrisset som utgjør flaggstangen. Videre blir 2 av sidene saget ned til takhøyden og streker forbindes for å tilvirke oktogon formen til flaggstangen.

Søylen kappes på endelig lengde og formen til minioktogonen tegnes i endeveden og 2 flater sages så ut. Når 2 flater er saget ut må strekene på nytt forbindes på de sagde flatene. Takflaten som går fra toppen av sperrene til sålen av flaggstangen må så lages. Den lages ved å forbinde punktet mellom der sperre hyven treffer omrisset til oktogonet og opp til flaggsålen. Søylen er nå ferdig tilvirket og kan settes på plass i grunnrisset.Etter på står anleggssperrene for tur. Lengden måles fra senterlinjen til anleggssperren funnet i grunnrisset og avsettes på nullstreken ut fra senterlinjen til platen. Dette punktet forbindes med høydepunktet på senterlinjen til platen. Sperrens virkelige bredde tegnes så på og emnet som utgjør sperren legges oppå opprisset. Anleggssperren er den enkleste å tilvirke for her er det bare 4 linjer som skal overføres til emnet, Ved disse 4 linjene finner man vinkelen i sperretoppen og vinkelen ved takfoten. Linjene overføres, forbindes og sperren lages.

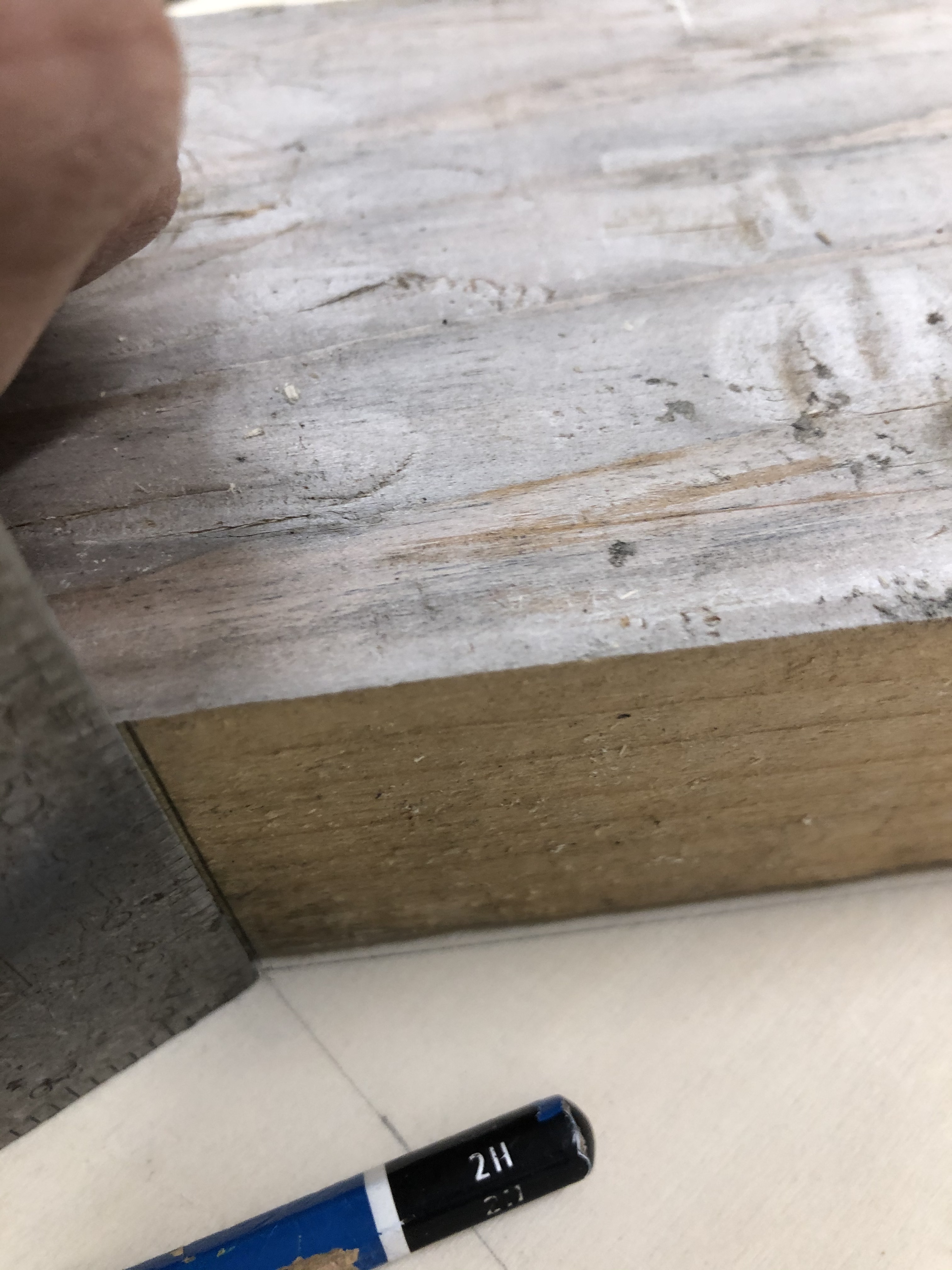

Anleggssperren legges på opprisset, Vinkel brukes for å overføre merkingen fra platen til emnet. Når all merking er utført tilvirkes sperren etter strekene som er avsatt.

Videre er det stikksperrene som lages. Her er det 6 linjer man må overføre til 2 kappflater, og i tillegg er det også en dobbel avfasing i sperretoppen. Denne finner man ved å måle fra senterstreken på stikksperren til hvor den treffer anleggsflaten til anleggssperrebindet. Når målet er funnet, markerer man midten på emnet og forbinder alle streker. Stikksperren er nå klar for tilvirkning.

Avfasingen på stikksperren måles på grunnrisset fra senterlinjen mot omrisset til anleggssperrer og avsettes på emnet sammen med vinkelen til anleggsflaten mot søylen

Den siste sperren som tilvirkes er gratsperren og er også den som krever mest arbeid. Her er 6 linjer som skal overføres fra opprisset, men i tillegg har man her en avfasing på ryggen av selve sperren. Denne finner man ved å lage en vinkelrett strek ut fra senterlinjen på gratsperren til krysningspunktet der omrisset til sperren møter vinkelen til oktogonet. Så lager man en parallell linje fra enden av gratsperrens senterlinje. Avstand mellom disse 2 linjene gir nå avfasingen til sperren.

Avfasingen til gratsperren finnes ved å sette en strek vinkelrett ut fra senterlinjen og forbinde denne med sperre omrissets skjæringspunkt til omrisset av selve takverket. Så settes det en parallell strek ut fra enden til senterlinjen. Avstanden mellom disse 2 er avfasingen til gratsperren.

Emnet legges på avbindingsplaten og linjene overføres på samme måte som tidligere. Når alle linjer er overført og forbundet med hverandre, lages kappet ved sperretopp og ved takfot.

Her er vinklene til kontaktflaten der sperren møter anleggs- og stikksperre tegnet inn. Man skjærer så med sag langs strekene, men lar ca halve streken stå igjen. Så høvles det helt glatt og til slutt sjekkes det hvor plan flaten tilkappet er før sperren prøves i grunnrisset. Dette gjelder for øvrig alle sperrer i takverket.

Så stilles ripmoten inn på halve bredden av sperren og senterstreken avsettes langs hele lengderetningen til sperren. Ripmoten stilles så inn på målet man har funnet til avfasingen og dette målet avsettes på begge sider av sperren. Fra der vinkelen starter, altså i skjæringspunktet mellom sperrer. (spissen av sperren) går avfasingen over til 0. Avfasingen høvles med slettokse. Alle kappflater ble først saget med grindsag, så nærme streken som mulig. Så ble kappflatene bearbeidet med støt- og pusshøvel og til slutt ble vinkelen brukt for å sjekke om det var en plan flate. Dette gjelder alle sperrer.

Sperrens avfasing er tegnet på. Legg merke til at ved vinkel fram til sperrespissen går avfasing over til 0.

Når avfasing er laget sjekkes det at flaten er plan før sperren prøves i grunnrisset.

Det har vært interessant å få et lite innblikk i hvordan takverkene ble tilvirket før i tiden og få prøve dette i praksis. Jeg vil utvilsomt jobbe mer med dette i framtiden for å utvide min begrenset kunnskap i dette. For å sitere en av mine medstudenter. Det her var goooy…..
