Kamma-drager i låve på Dvergsten, Gran på Hadeland. Låven er en gedigen vinkellåve og en av Opplands største bindingverks-låver. Det er flere titalls kamma-dragere med forskjellige funksjoner i låven.
I følge Gards-boka skal låven være fra ca 1900. Dette kan stemme godt om man sammenligner andre store bindingverksbygg fra denne tida her i distriktet. Konstruksjonene er hovedsakelig bygget i gran og av dimensjoner som er langt over hva som var mer vanlig i låvebygg fra denne tida. Materialene er skåret på oppgangssag og de fleste mål ser ut til å være i engelske tommer.
Jeg valgte å se nærmere på en drager oppunder låvebrua over der som det tidligere har vært stall.
Drageren er en del av en sammensatt bærekonstruksjon der last tas opp ovenfra og fordeles nedover i bygget. Den tar last fra både kjørebru, stående takstoler og takstoler som står vinkelrett på takflatene samtidig som den viderefører last gjennom skrå-strevere ut til yttervegg og gjennom en spenn-bukk under kjørebrua.

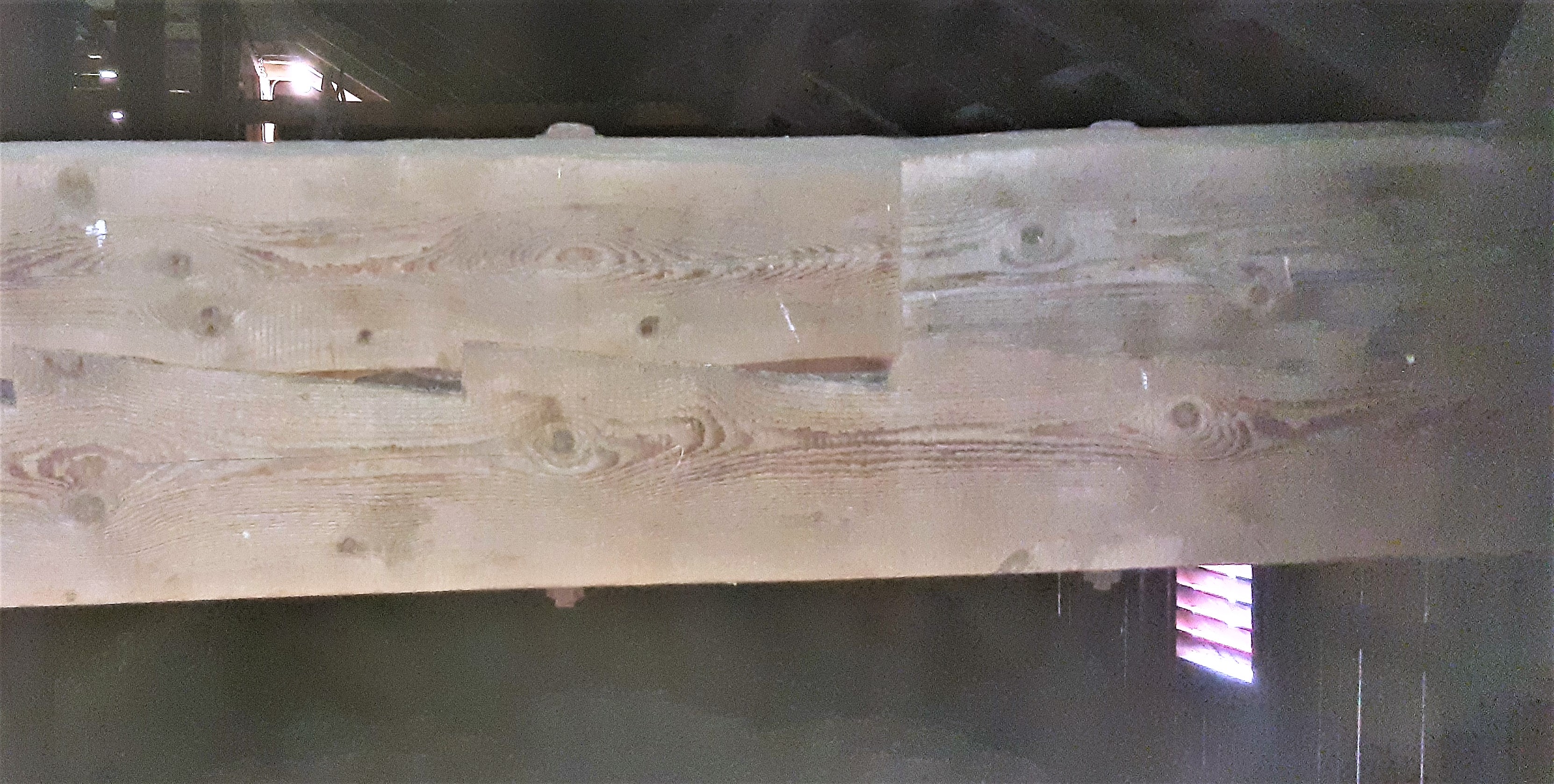

Drageren er satt sammen av fem stk 7» x 9», to lange underst og tre stk oppå. De øvre er fordelt med en lang på midten og en kortere ut mot hver ende. Drageren er ca 16,5 meter lang og har 42 kammer. Kam-avstand er lik i hele dragerens lengde med kammer som er 15 1/2» lange og 2» høye.
Bolter er 3/4» og hengstagg er 5/4» . Boringen av bolthull er noe tilfeldig og bommer på opp mot 1 1/2» enkelte steder.
Oppmerking er gjort med blyant og tømmermanns-vinkel ned langs sidene på drageren. Det er merker for både kammer og bolter. Det også noe skriftmerking som ikke er tolket.Kam-sammenføyninger er svært nøyaktig gjort og er utført med håndsag på de vertikale snittene og teljet og pusset med bile på skråflatene.Kam-mønsteret er litt spesielt inn mot midten av drageren. Kan det ha vært en måte å låse emnene ved opp-spenning?
Det beklages at bildene er uskarpe! Det var dårlig lysforhold så jeg måtte bruke blitz og dette i kombinasjon av mye støv fra gammelt høy så ble det bare sånn.
Benken ble funnet ved en befaring av låven på Engeli i 2015.
Låven hadde sterkt fremskredet forfall og jeg var der for å vurdere tilstand og lage en rapport for å søke midler til istandsetting. Det viste seg at dette ble et urealistik prosjekt for eier, og låven ble av sikkerhetsmessige grunner revet.
Det er ikke kjent at det har vært utøvende håndverkere på gården ut over til eget husbruk. Det kan nevnes at det var smie på bruket. Historien til benken er dermed usikker, men det er ikke usansynlig at den kan ha blitt brukt da huset på gården ble bygget i ca 1875.
Gården Engeli ligger helt ned mot Randsfjorden, så tanken om at skottbenken kan ha vært brukt i forbindelse med båtbygging kan ikke utelukkes. Dette på lik linje med to skottbenker som er funnet i Lima i Sverige som jeg ser at det stilles spørsmålstegn til om kan ha vært brukt til det. De to svenske benkene har svært lik utforming og benken jeg har funnet har tegn på at den har vært skjøtet ut for å høvle lange emner.
Den ene av de to kabbene som utgjør understellet til skottbenken
Benken er enkelt utformet ved to kabber i furu er brukt som «bukker/understell». I hver kabbe har det blitt hugget ut ei kløft som er flat i bunnen og det dannes dermed to «horn» der et fast langbordet er spikret i det ene hornet og et løst langbordet har blitt festet med kiler mot det andre hornet. For å minske faren for kløyving av kabbene er det brukt en gjennomgående konisk treplugg med diameter ca 30-35mm som er kilt i den tynneste enden. Ca 1/3 av trepluggen stikker over den relativt flate bunnen av kløften mellom hornene.
Det ser ut til at hele bukken har hovedsakelig blitt tilvirket med øks med ca 65mm bred, litt buet egg. Det er også noen merker etter et ca 30mm bredt tapp/stemjern. Tverrvedsnittet som danner bunn av den ca 25mm dype hylla som det faste langbordet hviler på, er saget. Arbeidshøyden har vært ca 72-75cm.

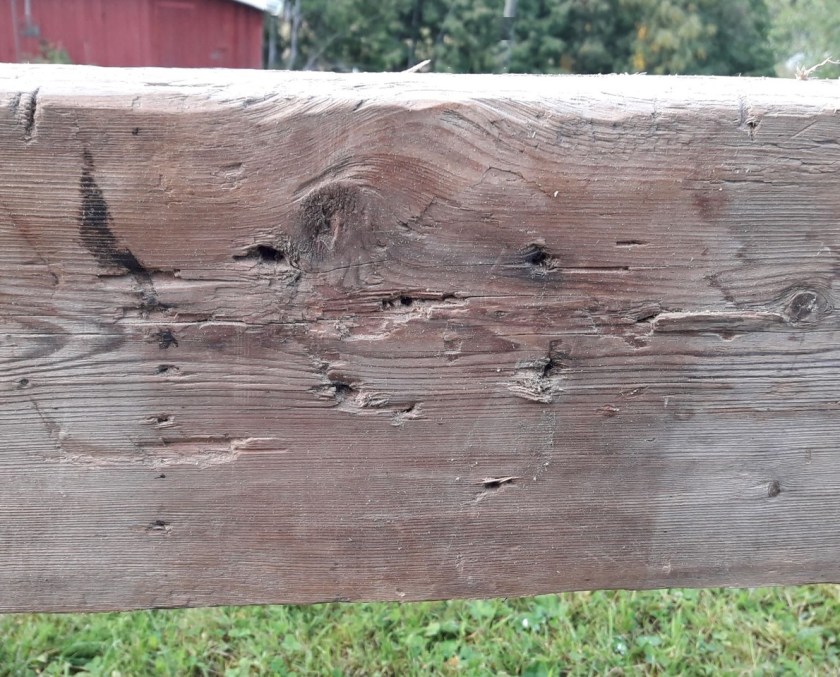

Det er en del spor etter bruk ved at det faste langbordet har vært rettet av noen ganger da det er parallellt til ca halvvegs og smalner av mot toppen.
Det ene hornet på siden der løsbordet skal kiles er noe høyere en de andre, men om langbordene har vært 8″-9″ brede da benken var ny vil også dette hornet ha gått under toppen av bordene.
Kabbene/bukkene bærer preg av at de har vært stikkspikret til gulvet i flere omganger da det er mange gamle spikerhull og hele og knekte spiker rundt kanten på begge kabbene. Det er er også blitt brukt lektestomper som har blitt spikret fast i siden på kabbene og ned i gulvet for stabilisering ved bruk. Disse er spikret med trådspiker med riflet hode og har nok kommet på i ettertid.
Undersida av den ene kabben med spiker som har vært brukt til å feste den til et gulv eller lignende
Det er også et borret hull på ca 13 mm i langbordet i nærheten av den ene kabben som kan tyde på at det har vært satt opp en treplugg som lengdestopp. Det ser ikke ut til at det har blitt brukt stopphake i jern.
Midt på langbordet er det tydelig fargeforskjell og spikerhull. Det antas at det kan ha vært brukt en bukk til som ekstra understøttelse/mothold for rettbordet? Det er ikke tatt ut i langbordet her slik som for hornene i hver ende.
Det faste langbordet er i gran og har noe varierende tykkelse som varierer mellom 38 – 47mm og bredden er ikke parallell, da det er 190 mm i rota og midt på og 175mm i toppen. Jeg finner ingen spor som sier noe om langbordet er skåret på oppgangsag/kransag, kun økset underside og de tre øvrige sider høvlet.
I den ene enden av langbordet er det en økset skrå flaksjøt med spikerhull som jeg først tolket til at dette var et gjenbruksbord. Ved nærmere undersøkelse har jeg mer tro på at langbordet har vært skjøtet ut for å få benken lengre da de fleste bruksspor tyder på at langbordet har sittet på benken fra den var laget og at flaksjøten er laget samtidig eller senere en benken. I den andre enden er bordet kappet med sag, noe ut av vinkel. Bordet kan her ha vært kappet en gang da sagsnittet virker nyere enn resten av sporene på benken og det er lite slitasje på kantene av snittet.
Midt på langbordet er det tydelig fargeforskjell og spikerhull. Det antas at det kan ha vært brukt en ekstra bukk som understøttelse/mothold for rettbordet? Det er ikke tatt ut i langbordet her slik som for hornene i hver ende.
Det faste langbordet sitter med margen inn mot senter av benken.
Hornet er felt inn ca 10mm i langbordet og det er saget inn og tatt ut en hylle i hornet på ca 25mm som langbordet hviler ned på. I hvert horn er det spikra med 4 stk 4″ hand-smidde spiker fra innsida og ut i hornet og neia. Lengde på langbordet slik det var da jeg fant den er inkl skrå flaksjøt: 4,70meter.
På denne benken er det løse langbordet forsvunnet, så man må bare gjette seg til hvordan dette eksakt har vært utformet. Med bakgrunn i at den ene benken som er funnet i Sverige forøvrig er så å si identisk, kan man anta at utformingen av det løse langbordet også har vært relativt likt på denne. Det har ikke lykkes meg å få tak i eksakt utforming ut over bilder funnet på nett på den svenske benken.
Det løse langbordet må ha stått på stående bordbiter som har stått ned på bunnen av kløfta mellom hornene, eller kun på ryggen av trepluggen som stikker 10-15mm over bunnen. Det siste vil gi en mer eksakt høyde på langbordet under bruk da det fort vil bygge seg opp flis/spon om det står nede på hel flate. Dette underbygges også av at toppen av trepluggene kan virke «blankslitte».
Største mulig bredde på emnet inkl en liten kile:
Avstanden fra rettbordet og bort til det andre hornet er ca 12-14 cm. Det vil si at om det løse langbordet er som det faste, ca 38-47mm og en kile på ca 25mm vil det kunne høvles opp til ca 2″ tykke bord i denne benken.

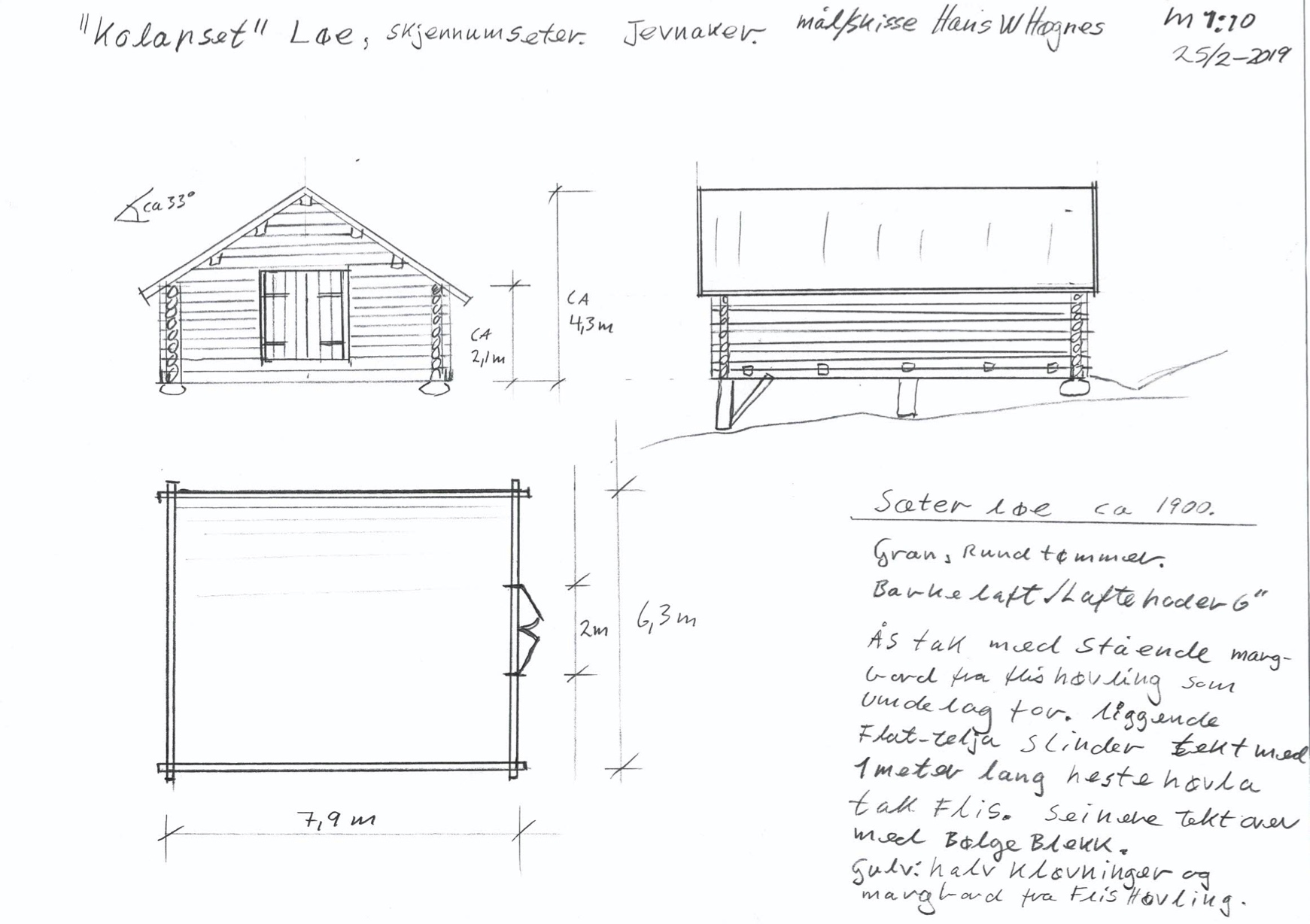

I mitt selvalgte prosjekt i faget Tradisjonsfaglig Utøving har jeg valgt å flytte og sette i stand ei lafta høyløe som har kollapset. Den blir flytta fra Skjennumsetra i Nordmarka til hjemgården min Høgnes som ligger noen kilometer unna. Jeg tenker å bruke løa til å lagre løshøy og lauv og plassere den i kulturlandskapet øst for gården der det er mange rester etter gamle slåttearealer. Jeg husker det sto lauvkaller der i min barndom. Tenker det kan være fint å kunne utnytte den til noe nyttig samtidig som det blir tatt vare på en av de siste slike løene som står igjen i vår del av Nordmarka.
Løa er ca 100 år gammel og kollapset en snøvinter for noen år siden . Eieren har ingen interesse av å sette løa i stand igjen. Jeg har derfor fått løa for å fjerne den.
Takket være takflis og bølgeblikk ser det ut som mye av tømmeret har greid seg svært bra. I tillegg til skaden den har fått ved/etter kollapsen, har den stått for nær bakken på øversiden. Det må laftes inn en del nytt tømmer, dvs syllstokker, gulvlunner, raftestokker og noe i røstene som er deformert av snøtyngde og værpåkjenning, samt nye åser som har blitt deformert etter at den kollapset. Arbeidene utføres etter antikvariske prinsipper for å ivareta byggets kulturhistoriske og bygningshistoriske verdi, samtidig som det da kan falle naturlig inn som oppgave på studiet i Tradisjonelt Bygghåndtverk ved NTNU. Løa er opprinnelig bygd rett på plass og det vises ingen tegn på tidligere merking etter flytting.

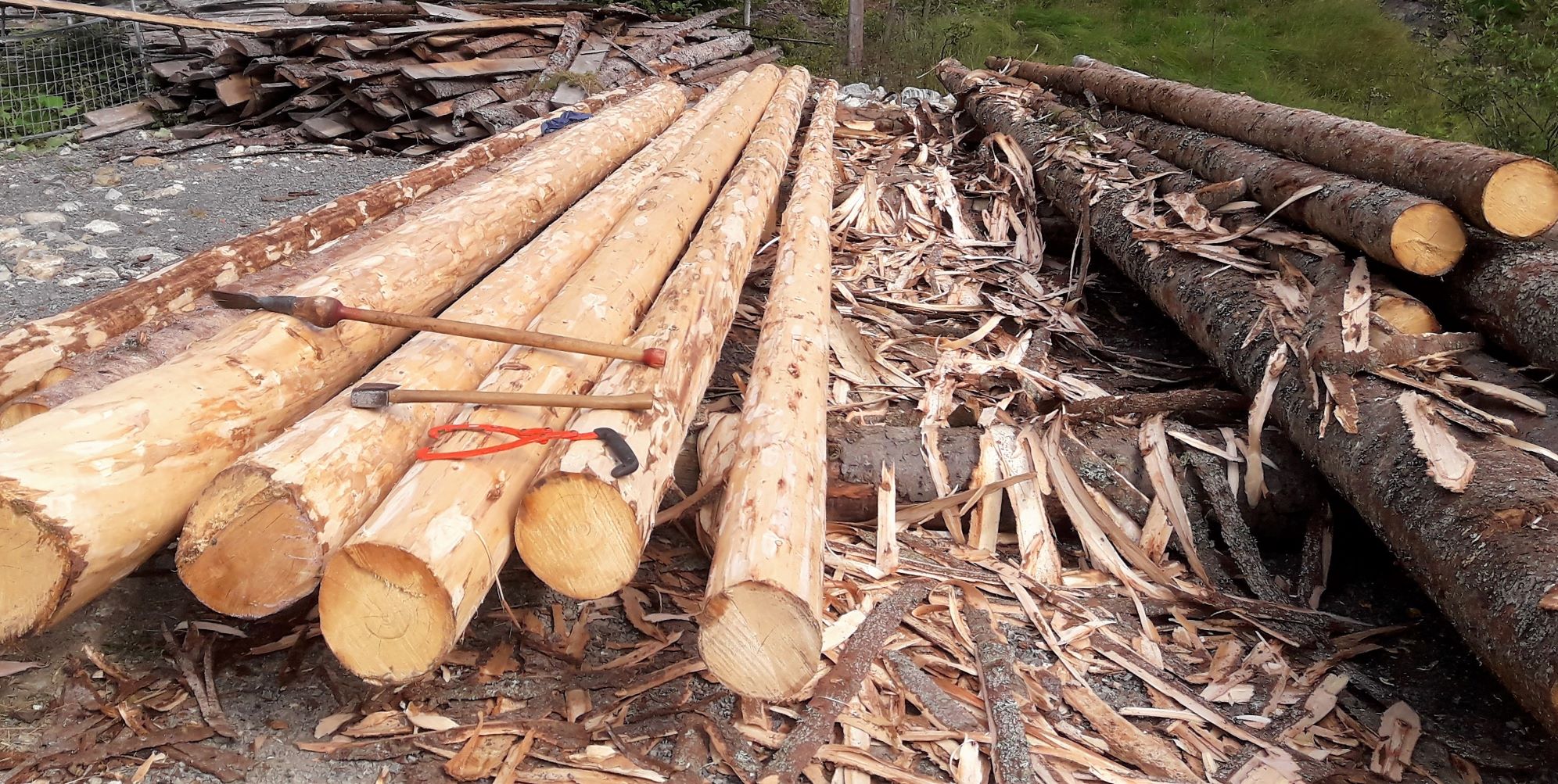

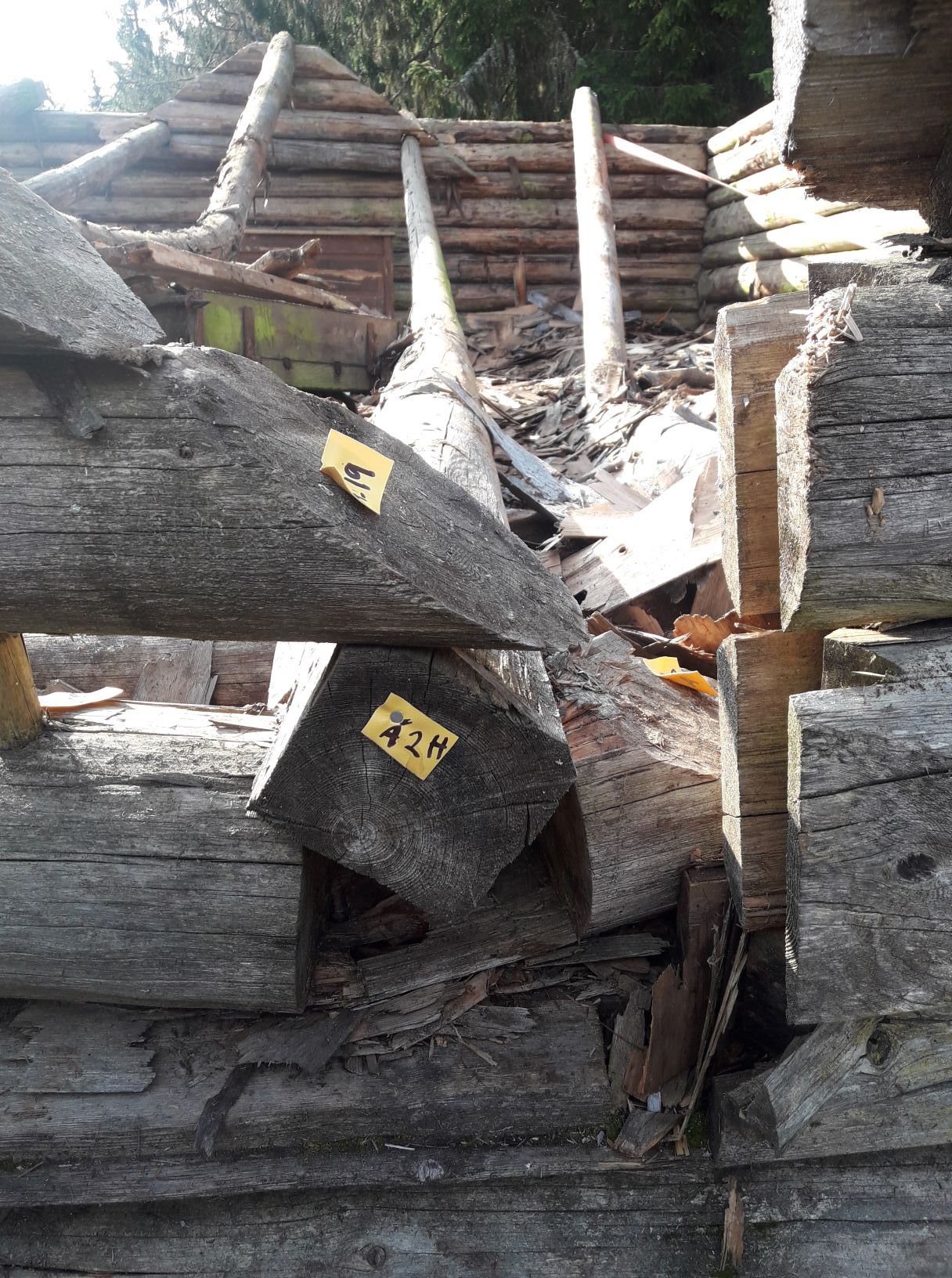

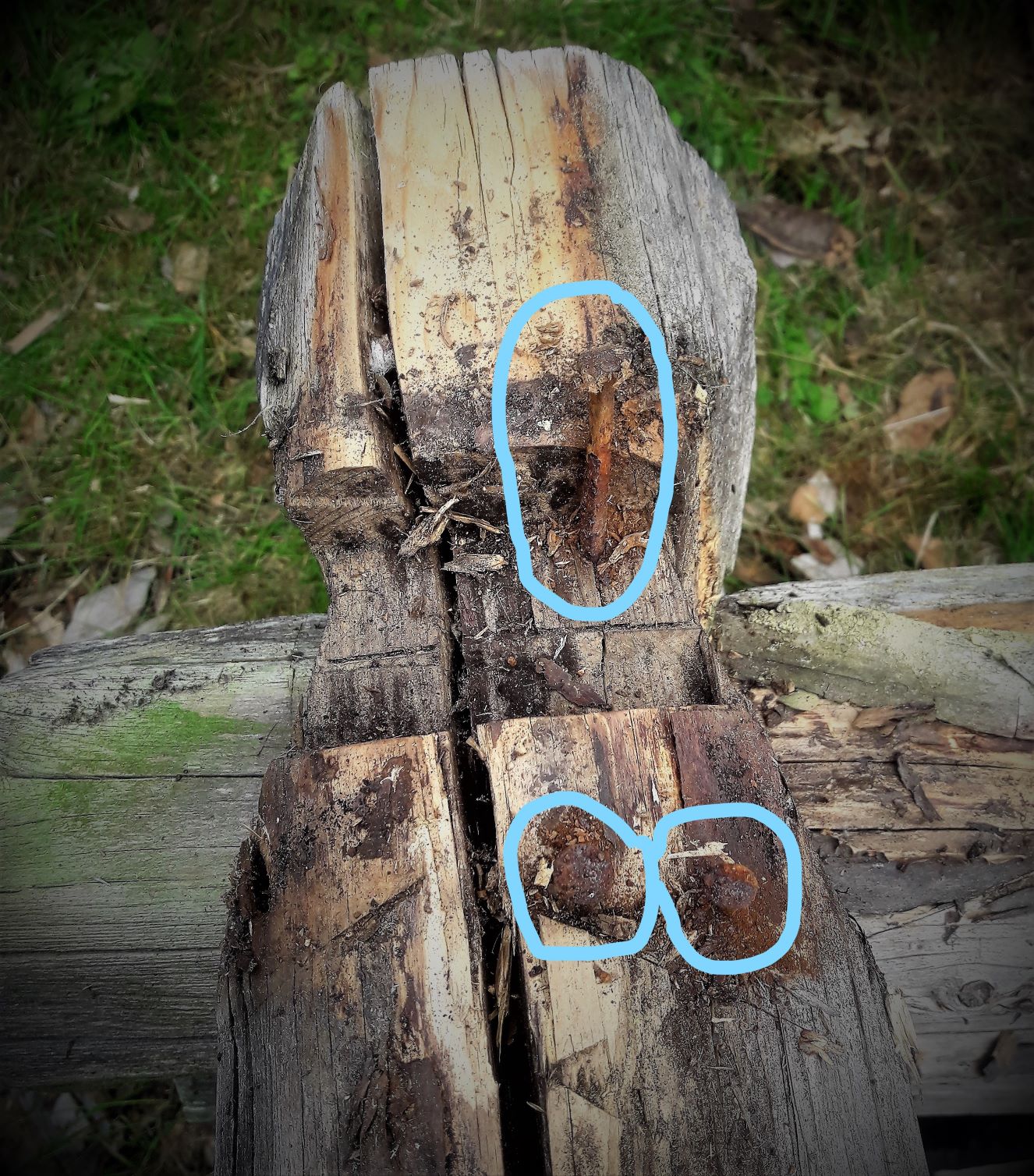

En del stokker er «svekka» for å passe i veggen, det vil si at det er saget et snitt i fra en eller to sider for å ta vekk spenninger/krok i stokken. Noen ganger ble det også slått inn kiler i sagsnittet for å endre retning på stokkens form.Det er spikra grov spiker i enkelte laft, antatt for å holde på plass svekka stokker, eller de som har ligget ustabilt under oppføringa.Dokumentasjon, oppmerking og demontering før transport. Vår og sommeren 2019 ble svært fuktig hos oss og det lot seg ikke gjøre å komme fram til løa med traktor før i august, da den lå nederst på en bratt setervoll og eieren ønsket minst mulig kjøreskader.Transport og mellomlagring.Barking av tømmer som skal brukes til restaureringa
Hugging av egnet tømmer til reparasjon var første skritt. Tømmeret ble felt i mars og ble liggende med baret på til ut i slutten av juli pga for mye regn og fuktighet for framkjøring før da. Jeg hadde hele tida i løpet av våren/sommeren nogenlunde kontroll på barkebillene som kunne blitt et problem, men det var en ugunstig sommer for dem, så jeg kunne utsette kvisting og barking til jeg skulle kjøre fram. Barking ble tatt da jeg fikk hjem tømmeret for å unngå skader under transport. Tømmeret hadde letna vesentlig og var ikke angrepet av insekter.
