I 2016 skrev kollega på Stiklestad Nasjonale Kultursenter Kai Johansen på denne bloggen om Drombegang på gjesteloftet Stiklastadir. Dromben, eller drumben som det også skrives, blant annet i kilder fra Valle, stod ferdig nå i juni til sesongåpning, og jeg tenkte å skrive en kort oppsummering av sluttspurten og vise noen bilder av resultatet, med særlig vekt på taket.
Det tok litt tid fra de første skissene jeg tegnet i november 2015:
Men når jeg nå hentet de fram igjen, så ser jeg at resultatet har blitt nokså likt de ideene vi hadde etter en del undersøkelser og planlegging som Kai skrev en del om i sitt innlegg.
En forskjell er at vi valgte å lukke den mer enn opprinnelig tenkt. Veggtilene går helt opp i stavlina, og det er kun glugger i veggen. Dette gjorde vi først og fremst for å skjerme mer mot snø og regn, da det blåser nokså godt mellom husene her oppe på bakken. Vi valgte også å stø den på midten med to staver under svillene, da vi så at 8 meter uten understøtting nok var i lengste laget. Vi hadde opprinnelig også tenkt å unngå å forankre dromben direkte i loftet, men la den stå på egne staver inne ved loftet. Dette gikk vi bort fra og den er nå felt inn i nova og novarma på loftet. Novarma ble forsterket med en stav under ned til svill på sval i første etasje.
Omtrent halvparten av materialene til dromben er bearbeidet for hand fra rund stokk, enten gjennom kløyving, som veggtiler og takbord, eller hogd til fasong, som syll, staver og mønekjøl.
Både Kai Johansen og Roald Renmælmo har skrevet om kløyving og kløyveforsøk vi gjorde i forbindelse med dette i egne innlegg:
Over er noe av prosessen med å hogge mønekjølen. Den er hogd av ett emne, 8 meter lang. Og den passet på taket til slutt 🙂
Takkonstruksjonen på dromben er inspirert av takkonstruksjoner fra stavkirker, særlig Haltdalen. Sutaket er bord formet og medratt til hverandre, og skjøtet med en skrå skåring med dreneringsrenne i. Taket ble bygget flatt på en rigg som tilsvarte sperrene i drumben, og så demontert og flyttet ut.

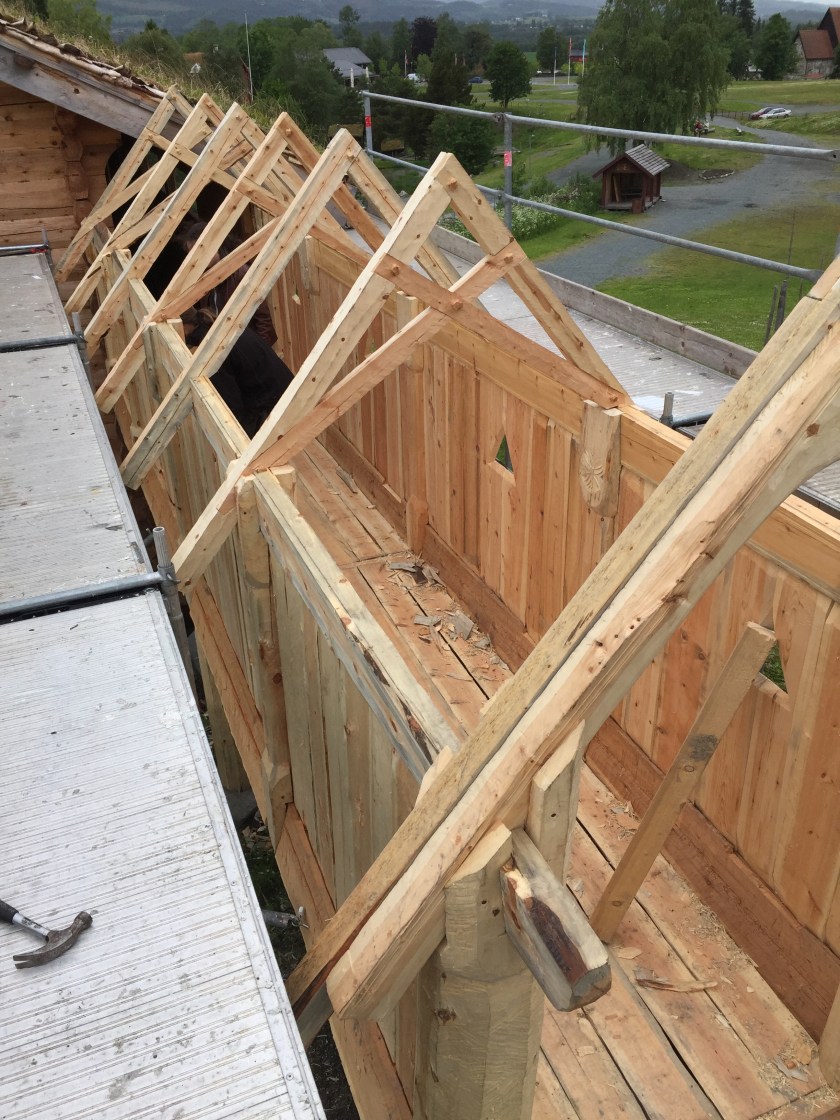

Et takbord medras til det under.Sperrene på plass, nå mangler bare taket. For å å få litt mer stabilitet valgte vi å lage annenhver sperre med ei saksesperre i.Taket legges. Vi valgte å spikre taket med 4″ smidd spiker, mest fordi vi syntes trenagler ville være litt brutalt i de nokså tynne sperrene.
Takbordene bestod både av kløyvde og sagde bord. Her merket vi oss at de kløyvde bordene nok var noe mer stabile i formen, men det var ikke uten unntak. En del både kløyvd og sagd material var såpass tvinnet at det var tilnærmet uråd å bruke.
Den fremste sperra har et rotkne festet foran som en sperre og «portal» Dette for å stive av dromben sideveis her, samtidig som vi får god høyde i inngangen. Det er hogd dørfals i søylene i portalen, i tilfelle vi skulle få lyst til å bygge flere middelalderdører.
Golvet har skjøt midt i dromben, og består av halvkløyvinger. Noen ble litt for granne, og må skiftes. Ellers ble det et stødig golv.
Golvet tilpasses og leggesFørEtter

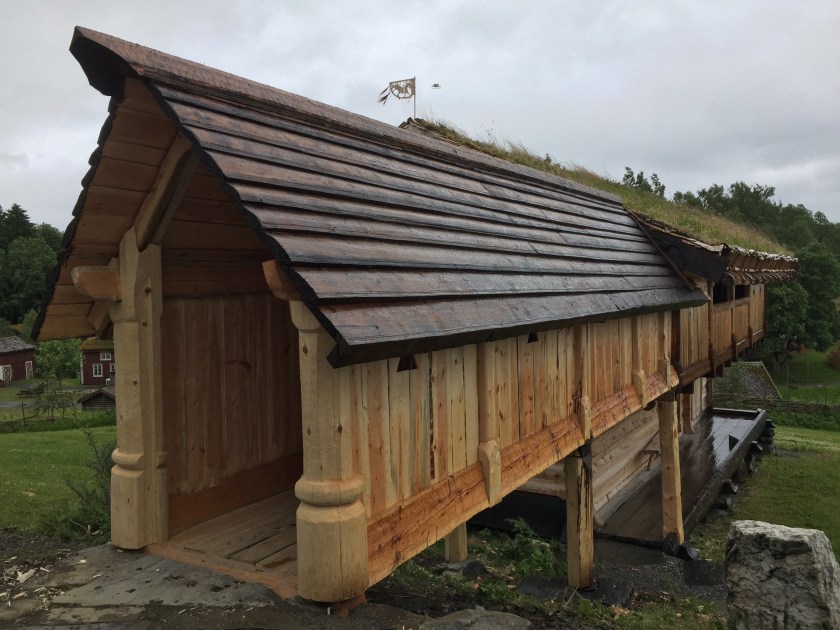

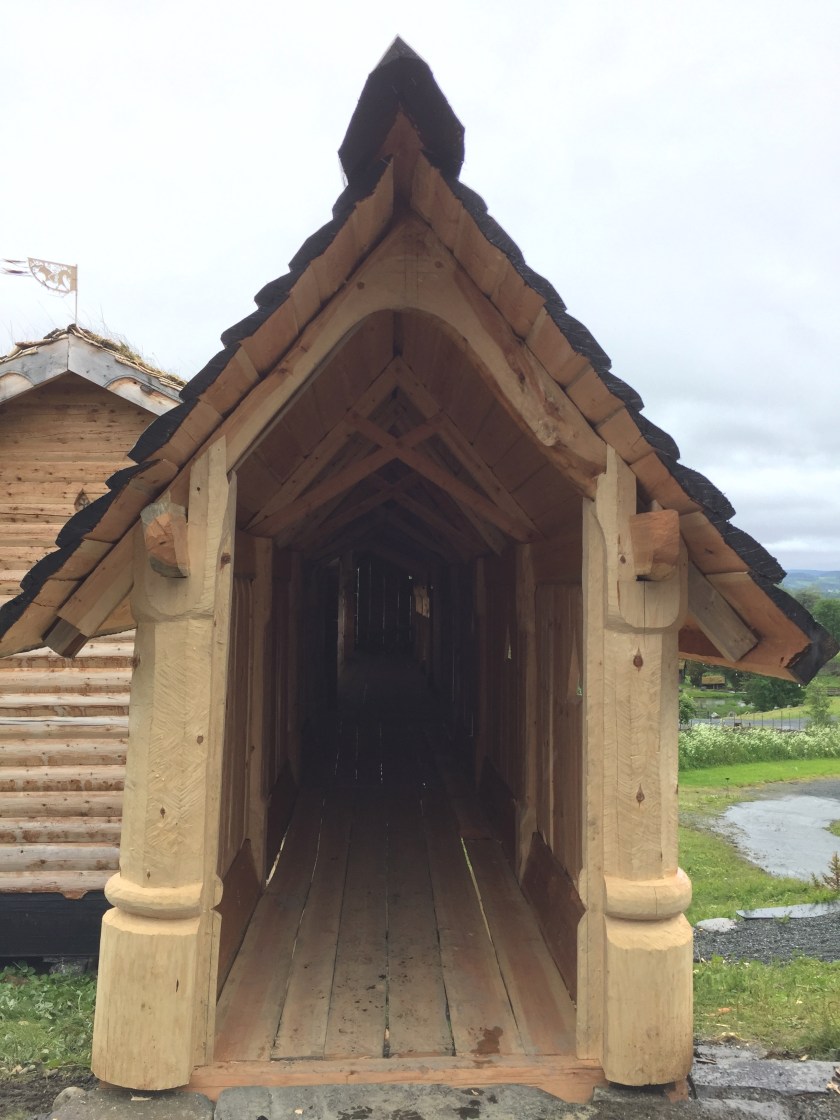

Endelig er dromben på plass! Vi er ganske godt nøgde, og synes den ble et godt tilskudd til loftet, den vekker oppmerksomhet hos publikum og er god å formidle byggeteknikk og takkontruksjon med. Og ikke minst gir den oss en unisversell, stilfull og stødig adkomst til loftet for alle.
Til fjøset på middelaldergården Stiklastadir trenger vi dører. Siden tema på studiet i Tradisjonelt bygghandverk ved NTNU i år blant annet var dørproduksjon, ønsket vi å la en del av praksisen dreie seg om dørtilvirkning i middelalder. I arbeidet har vi blitt veiledet på beste vis av Tomas Karlsson, snekker fra Nyköping i Sverige. Tomas har lang fartstid innen tradisjonshandverk, blant annet som lærer i snekkering på Bygghantverksprogrammet ved Institutionen för kulturvård – Mariestad, Göteborgs universitet.
Kyrkhärbret i Älvdalen er et stabbur på prestegården sør for Älvdalen kirke. Det er dendrokronologisk datert til år 1285, og er et av sveriges eldste stående bygg. (foto forf.)
I samråd med Tomas falt valget av forbilde på ei dør som står i Kyrkhärbret i Älvdalen i Sverige. Tomas observasjoner og foto av dører både i kyrkhärbret og andre bygg, Chatarina Asphs Tidigmedeltida trädörrar – En studie av tillverkningsprocessen av fyra dörrblad från norra Dalarna, våre egne observasjoner på ulike studieturer og seminarer, samt Arne Bergs Norske tømmerhus frå mellomalderen har vært viktige kilder og grunnlag for diskusjon om framgangsmetoder og løsninger i arbeidet.
Dørene i Kyrkhärbret i Älvdalen er trolig originale og like gamle som bygget. Begge er satt sammen av to furubord, med labanker som avstiving og hold på innsida og jernbeslag på utsida. Omkring dørene er det dekor som nok også er fra oppføringa av bygget (foto forf.)
Dørene i härbret er begge labankdører, de slår innover i bygget og er satt sammen av to breie furubord. Når jeg snakker om utside og innside mener jeg siden av døra som vender hhv. inn og ut i bygget. Alle mål som er oppgitt i tommer er i norske tommer.
Kort om begrepene labank og labankdør:
Labank er ordet som i dag benyttes om både en innfelt eller utenpåliggende tverrforbindelse på ei dør eller i andre konstruksjoner som møbler o.l. I ordboka står det: «egentlig «bevegelig slå (I)») tverrtre som skal holde flere bord sammen i lem, dørblad eller lignende.» Tidligere har altså ordet i utgangspunktet betydd ei bevegelig slå, men har gått over til i dag å bety en fast sammenbinding i en konstruksjon. Roald Renmælmo benytter oftest begrepet drevspon om denne konstruksjonsdelen, med henvisning til at dette er et begrep benyttet i eldre kilder. Ordet er derimot ikke lenger i bruk i norsk språk og finnes ikke i dagens ordbøker. Arne Berg bruker oftest ordet labankdør om dørtypen, og ordet rekspon om tverrtreet. Også dette ordet er ikke lenger i bruk, men er trolig et eldre begrep. Både ordene drevspon og rekspon kans trolig utifra førsteleddet tolkes til å ha en opprinnelig betydning som noe som er i bevegelse, som også i ordet labank. Drev er trolig likt med ordet drive, og rek trolig beslektet med begrepet reke. Siden rekspon og drevspon ikke lenger gjenkjennes og brukes av folk i dag, velger jeg å benytte ordet som har erstattet disse i norsk både som dagligtale og som faguttrykk; labank og labankdør.
Tillegg 14.05.18, etter innspill fra Kolbjørn Os og Roald Renmælmo:
Ordene rekspon og drevspon (og dragspon) finnes i Ivar Aasens ordbok(Ivar Aasen — Norsk Ordbog med dansk Forklaring (1873)) står det omrekspon: «m. en liden bevægelig Slaa eller Pind, hvormed man kan lukke for en Aabning; f. Ex. paa en Væverskyttel. Berg. Stift, Nordl. (Nogle St.Rekspo). Ogs. kaldet Drivspon, og Dragspon.» Under de to sistnevnte ordene, drevspon og dragspon henvises det tilbake til denne forklaringa for rekspon. Slik jeg ser det kan rekspon ut i fra Aasen vanskelig tolkes som et sammenbindene (innfelt) tverrtre i ei borddør. Med de andre kildene som Kolbjørn og Roald viser til, som rekspon i Norsk Ordbok, muntlige kilder fra Røros og Dividalen, samt i spørrelister om snekkerhandverket i Norsk Folkeminnesamling er det imidlertid annerledes. Her er det nokså tydelig at både rekspon, drevspon og dragspon er benevnelser som spesifiserer et innfelt tverrtre, og at det derfor, som Roald skriver, vil være bedre å bruke om denne typen dør enn labank slik jeg har gjort her. Språk er viktig, og her burde jeg sjekket bedre, og gått til flere kilder. Takk for gode innspill!

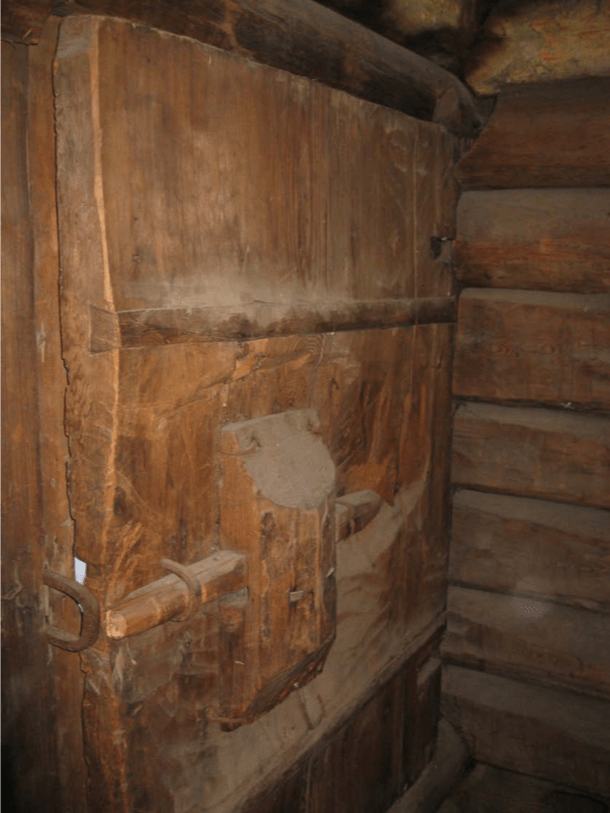

Innsiden av den høyre døra i Kyrkhärbret. Her ser vi tydelig hvordan labanker er gradet inn i døra, og vi ser også at døra er tykkest i dimensjon ved labankene. Legg også merke til at det ikke er trenagler som forbinder labanker og bordene i døra (foto: fra Chatarina Asph, Tidigmedeltida trädörrar).
Materialutvelgelse
Dørene vi har som forbilder er i furu, og vi kan nok ganske sikkert anta at dører i Trøndelag i middelalder også ville ha vært utført i furu. Vi ønsket å følge noe av materialene fra skogen til ferdig dør, så vi dro i januar til skogs for å felle og begynne tilvirkninga av borda. Vi hogg og kløyvde ei furu, tilvirket borda til dimensjon, før vi dro dem på snøen ned til vei. Videoen nedenfor viser noe av prosessen:
Materialene vi hentet ut her ble litt små i dimensjon, så vi hentet senere tømmer som var hogd i nærheten av tømrehallen på Stiklestad. Dette kløyvde vi og hogg til dimensjon i tømrehallen. I ettertid ser vi at vi burde vært mer nøye med å velge material. I de originale dørene er det betydelig mindre kvist og jevnere material enn den vi hadde. Større dimensjoner enn de vi fikk tak i denne gang hadde også gjort seg. Originaldøra er omtrent like bred som vår, men er satt sammen av to bord, vi måtte ha tre.
Dimensjonering
Ut i fra Tomas oppmåling av døren i Kyrkhärbret så hogg vi materialene ned til 3 norske tommer tykkelse. Dette er noe over tykkelsen på døra ved labanken. Bordene ble deretter kantet til den maksimale bredde som materialet tillot for å få bort vakant. Emnene fikk derfor en avsmaling rot-topp.

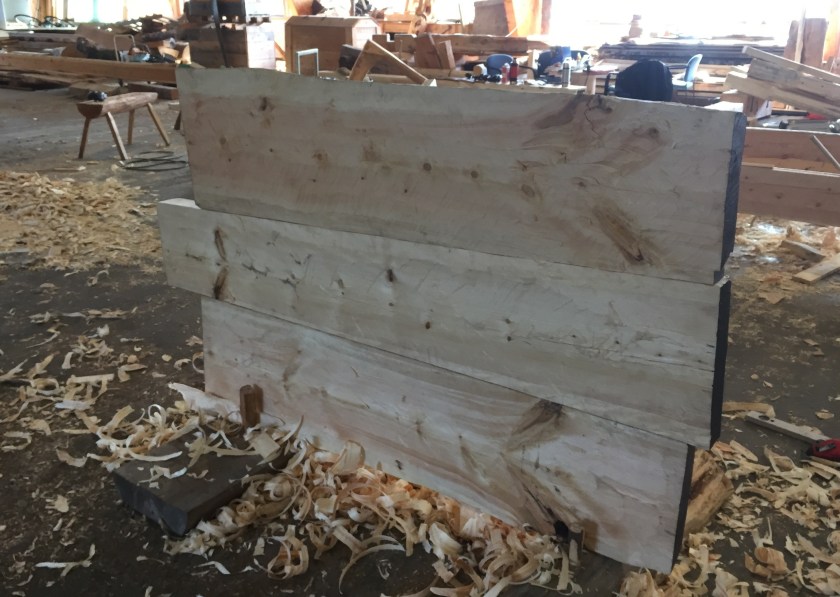

Her er dørborda hogd til dimensjon og kantet. Vi satte dem på høykant oppå hverandre for å se hvordan de passet i lag om om vi hadde fått kantinga noenlunde i vinkel og rett. Vi ser også at furua vi valgte ut ikke var helt kvistfri… (foto forf.)
Hogging av fals
Originaldøren hadde not og fjær i sammenføyningen mellom bordene i døra. Vi vurderte det som klokt å starte med en noe enklere sammenføyning, og gikk for enkel fals i stedet. Det er flere eksempler på fals som sammenføyning både i det norske og svenske middelaldermaterialet.
Eksempel på fals i ei dør i Finnesloftet på Voss. (foto. forf.)
Før vi kunne hogge falsen dukket det imidlertid opp et interessant spørsmål:
Hva gjør de trenaglene?
«Mellan plankorna finns i falsen två stycken tränaglar som är 20 mm tjocka, dess längd går inte att se»(Chatarina Asph: Tidigmedeltida trädörrar). Disse trenaglene som Asph observerte ville vi se nærmere på betydningen av. De er plassert nært labankene, i falsen. Vi diskuterte oss fram til at det er liten sannsynlighet for at disse naglene tilfører særlig styrke til konstruksjonen når døra er ferdig, men at de mest sannsynlig er et hjelpemiddel i tilvirkinga av den. Vi valgte derfor å bore hull og sette inn nagler, slik at vi kunne erfare om de var til noen hjelp. Hull for naglene ble boret med navar.
Trenagler ble satt inn midt i falsen mellom bordene i døra. Hullene ble boret før falsen ble hogd. Plassering av naglene ble risset inn tvers over bordene mens de stod oppå hverandre på høykant. Her er falsen merket på med sotsnor, og hullet bores midt i falsen. Margsida, som blir utsida av døra, er referanse for påmerking av falsen. Falsen er 1″ bred (foto Tomas Karlsson).
Etter at hull var boret og nagler tilpasset hogg vi ut falsen. Bilderekka nedenfor viser noe av gangen i dette arbeidet.
Kanten skvelles
Hjørnet hogges vekk mellom strekene
Det skvelles dypere i skråen
Det hogges vekselsvis fra kant og side
Fals og øks

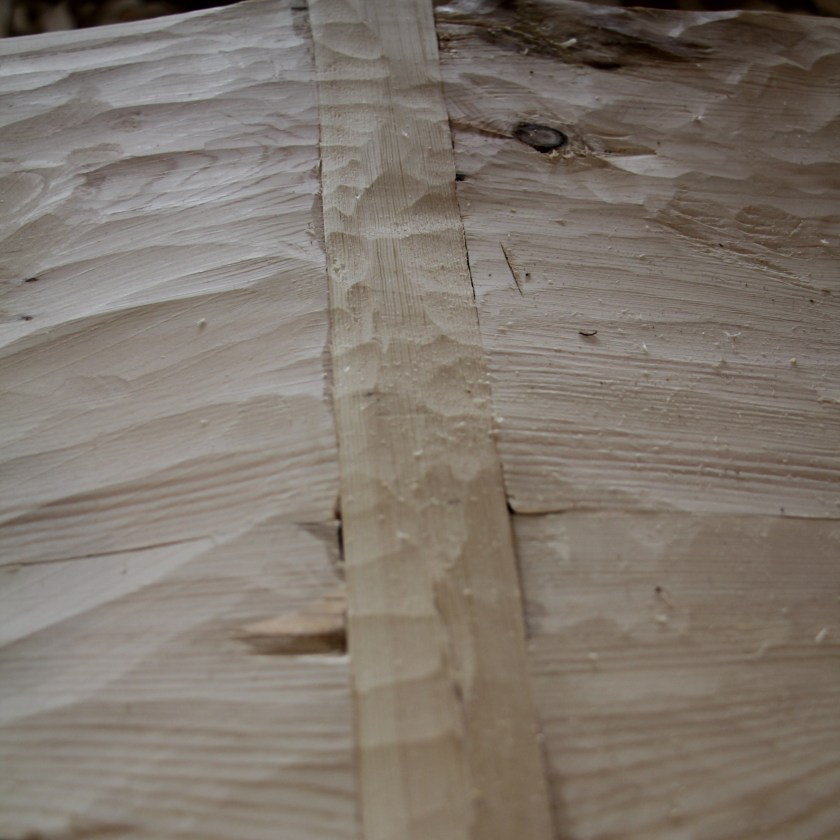

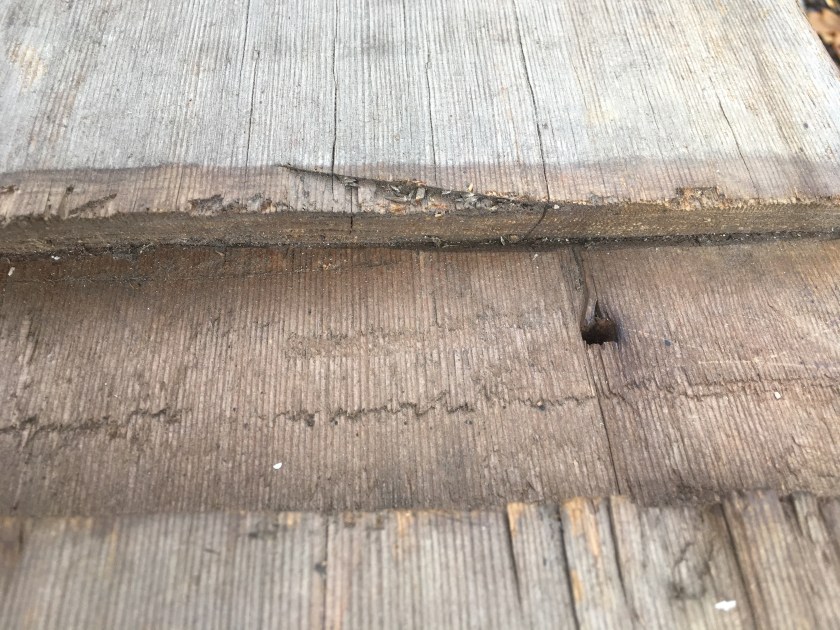

Her er hull til nagler synlige i falsen
Nå viste etterhvert trenaglene seg å komme til nytte. Etter å ha hogd falsen var det nå enkelt å sette borda sammen igjen for å se om vi hadde truffet godt med falsen. Uten naglene ville vi ikke hatt et fast referansemål å se etter for å kunne bedømme om falsen må justeres. Men naglene gjør at borda kommer til samme posisjon hver gang, og gjør det enkelt å justere falsene. Dette er nok den viktigste oppgaven naglene har, og de holdt også døra godt sammen når vi skulle merke opp for neste operasjon:
Hogging av gradspor
Dybde og vinkel på gradspor ble bestemt ut i fra Tomas og Chatarinas observasjoner. Bredden på gradsporet i dørflata ble risset inn, og vinkel og dybde tegnet inn i sidene av borda. Hogginga beskrives best med fotoserie:
Bunnen av gradsporet var det vanskelig å renske opp med øksa. I dokumentasjonen til Tomas av ei dør som er demontert, så vi så spor etter et redskap som så ut til å ha blitt dratt langs etter bunnen av gradsporet. Vi toilket dette til muligens å ha vært noe som kan ligne på et smalt såtjern.
Her ser vi at bunnen i gradsporet er slettet til med et redskap som ser ut til å ha blitt dratt plant med nokså lange drag. Vi ser også tydelige spor etter øks fra hogginga av gradsporet (foto: Tomas Karlsson).
Vi hadde et såtjern som vi mente kunne gå an til denne jobben, men det var for bredt. Vi slipte det inn til en smalere bredde, og det viste seg å gjøre jobben utmerket, og å gi spor som lignet mye på de vi så på bildene av døra i Mariestad.
Såtjern (foto. forf.)
Bunnen av gradsporet renskes (foto Tomas Karlsson)
Blir bunnen plan? (foto Tomas Karlsson)

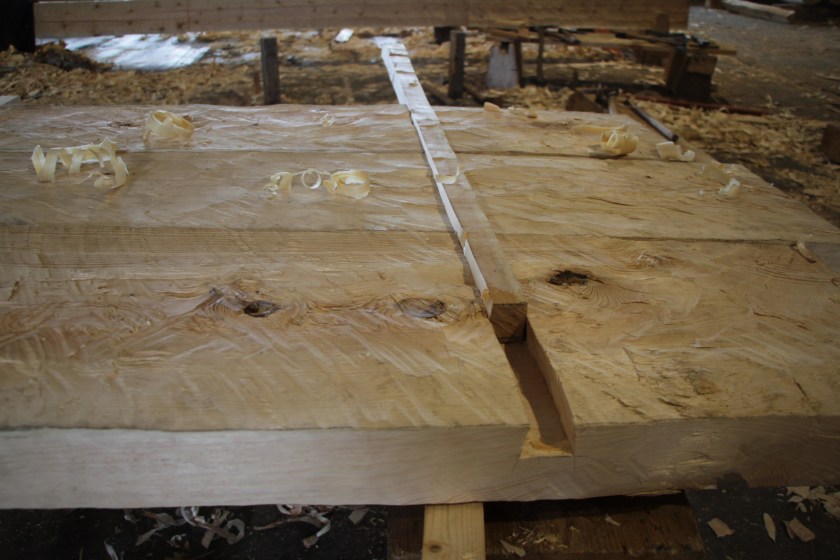

Labanker drives inn
Labankene ble hogd til av materialer vi hadde liggende, og som var tørket betydelig mer enn materialene i dørbordene. Labankene ble hogget etter mål fra gradsporet, men betydelig lengre i kileformen slik at det kunne drives hardt inn i sporet.

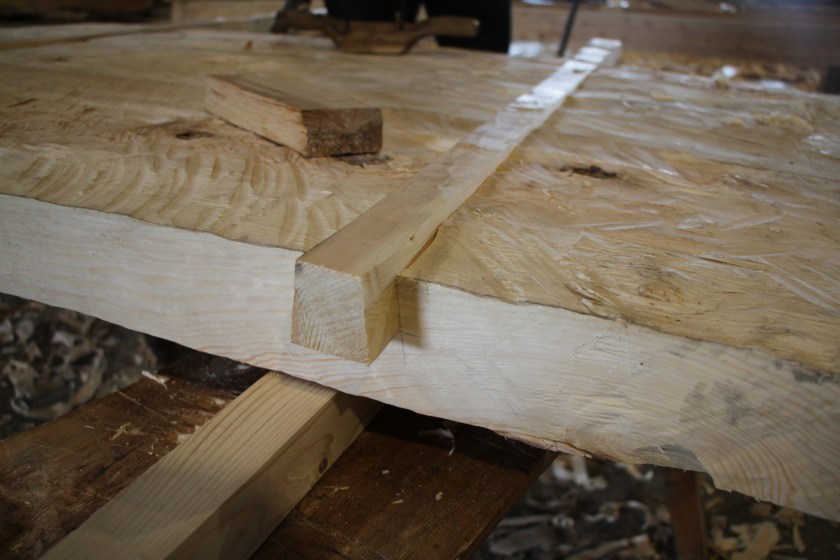

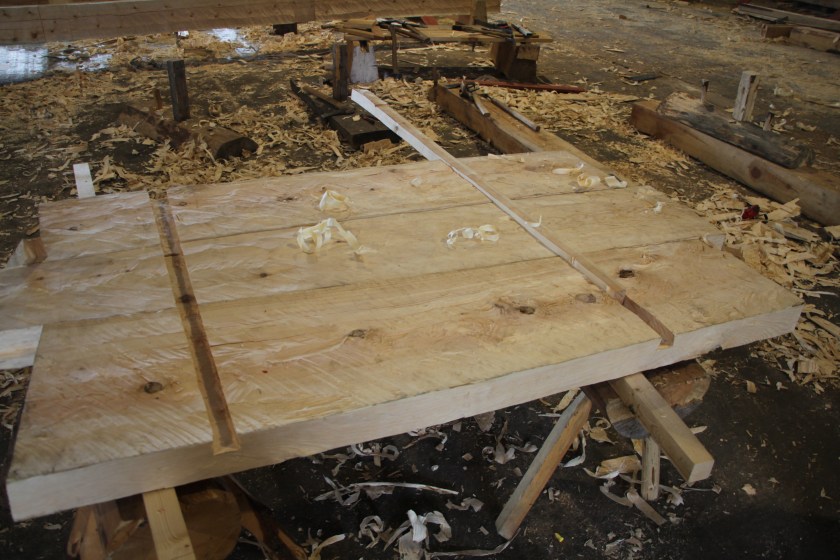

Labankene ble drevet hardt inn i gradsporet med klubbe. Om de i utgangspunktet virket noe spinkle, fikk vi en annen oppfatning når de ble drevet på plass. Dette ble veldig stabilt og kraftig (alle foto forf.)
Døra hogges og pjåles til dimensjon
Siste operasjon var å hogge til døra på lengden og i tykkelse. Vi ønsket ikke å kappe bordene til riktig lengde før døra var ferdig føyd sammen. Såpor på originale dører viser at de er hogd til fasong til slutt. Det kan fort bli små forskyvninger, særlig i starten av bygginga, så det er bedre å kappe avslutningsvis.
Døras høyde ble målt opp og risset inn, før den ble stilt på høykant på siden og kappet (foto forf.)
Som nevnt over er døra smalnet inn i dimensjon i endene og på midten. Siste spor i overflata på originaldøra er fra det som med stor sannsynlighet er en pjål. Sporene etter denne vises godt på frottagen under:
Frottage som er gjort over labanken på døra i Kykrhärbret. Her ser vi tydelig pjåplspor, og vi ser også at disse går sammenhengende fra dørbord til labank. Døra er altså formet etter at labanker er drevet inn (frottage Tomas Karlsson).
Om man først har grovhogd for å pjåle til slutt er usikkert. Vi prøvde begge deler. Det var ikke svært mye virke som skulle fjernes, så å ta alt med pjål var fullt gjennomførbart. Men det skadet heller ikke å ta noe med øks først. Tidsmessig var det nok lite som skilte. Et referansespor for dybden ble hogd på midten av døra til å begynne med, noe som gjorde det litt lettere å arbeide inn mot midten.
Utsida pjåles (foto forf.)Spor hogd etter midten av døra for å ha en referanse på dybde, og for å gjøre det enklere å arbeide inn mot midten (foto forf.)Kai har tatt frem skrubb-pjålen 😉 (foto forf.)Viktig å gjøre deler av arbeidet i tidsmessig bekledning og omgivelser… (foto: Arnstein Indahl).Ferdig dimensjonert innside av dør. Masse fine pjålspor, som på originale dører (foto forf.)Som på originalen går spora etter pjålen også over på labanken (foto forf.)
Døra er nå satt til tørk i tømrehallen, i påvente av at fjøsen skal ferdigstilles så både dør og fjøs etterhvert blir å finne ute på tunet på Stiklastadir.
Takk til Tomas Karlsson for fine og lærerike veiledningsdager på Stiklestad!
En post som skulle vært ute for lenge sida. Men siden dette handler om økser som i utgangspunktet er flere hundre år gamle, så gjør vel noen måneder fra eller til liten forskjell…
Ei samlingsuke i konstruksjonslære før jul slutta på ein torsdag, og det gjorde at vi, Kai Johansen og undertegnede, hadde en hel fredag tilgjengelig for litt anna moro. Vi tok da turen til NTNU Vitenskapsmuseet, for en dag blant middelalderske økser funnet i Trøndelag. Vi hadde på forhånd lett gjennom databasen til museet etter kandidater, og sendt inn ei ønskeliste. Når vi troppet opp om morgenen lå godsakene allerede klare og ventet på oss.
Når vi ankom Vitenskapsmuseet lå flere lekre økser klare og ventet på to ivrige studenter.
Drombegang
I forbindelse med praksisukene på studiet har vi denne våren arbeidet med å produsere materialer til en drombegang (overbygd gangbru) fra svalgangen i 2.etasje på det rekonstruerte middelalderske gjesteloftet stod ferdig våren 2016. Det har siden sommeren 2015 hatt tilgang til 2.etasje gjennom ei midlertidig gangbru fra bakken og ut til svalgangen. Nå er det på høy tid å få ferdigstilt en skikkelig drombegang slik vi mener de kan ha vært på middelalderske loft, og vi har nå en god del av materialene ferdig kløyvde og hogd tiul dimensjon.
Drombeganger er en nokså ukjent og liten del av norsk bygningshistorie. Vi vet fra kilder som tegninger, muntlige og skriftlige opplysninger at det har eksistert overbygde gangbruer mellom bygninger, særlig loft og stue. Men ingen originale er kjent bevart, og kildene til deres konstruksjon er derfor sparsomme. Drombegangen slik vi tenker å bygge den er svært lik konstruksjonen i svalgangen på loftet. Det er en stavkonstruksjon med syll, staver, veggtiler og stavline, og på der sperrer med sutak over.
Drombegangen skal imidlertid ikke være tema i denne omgang og du kan lese mer om dette i bloggpostene til Kai her på denne bloggen.
Økser økser økser
Tema nå er øksene som en tømrer kanskje hadde tilgjengelig om det skulle bygges en drombegang (eller andre konstruksjoner i tre) i Trøndelag i høymiddelalderen. I tømrerarbeidet på drombegangen, og i alt tømrerarbeidet vi ellers driver på middelaldergården Stiklastadir, ønsker vi å bruke mest mulig tidsriktig verktøy. Økser er det vi jobber mest med. Vi trenger blant anna økser til skogsarbeid, kapping og kløyving, og vi trenger økser til rying/glepphogging og hogging av grøyp i syll, staver og tiler.

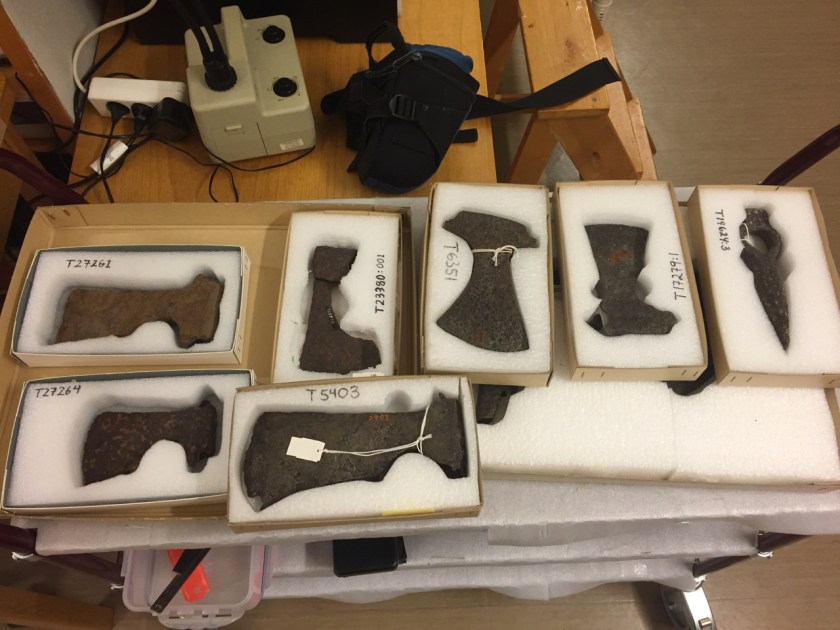

Med dette for øyet var vi en tur i magasinene ved Vitenskapsmuseet i Trondheim, og senere ved Kulturhistorisk museum i Oslo. Vi har forsøkt å se etter økser som vi mener er arbeidsøkser og som i størst mulig grad kommer fra daterbar kontekst, eller har typologiske trekk som sier noe om alder. I denne omgang vil jeg ta for meg to økser fra det trønderske materialet, som jeg finner interessante.
Under våre magasinbesøk dokumenterte vi øksene med oppmåling, tegning og foto.
Under beskrivelse av øksene har jeg valgt å bruke den terminologien som Ingar Figenschau bruker i sin avhandling. Her er gjengitt hans illustrasjon over øksens terminologi:

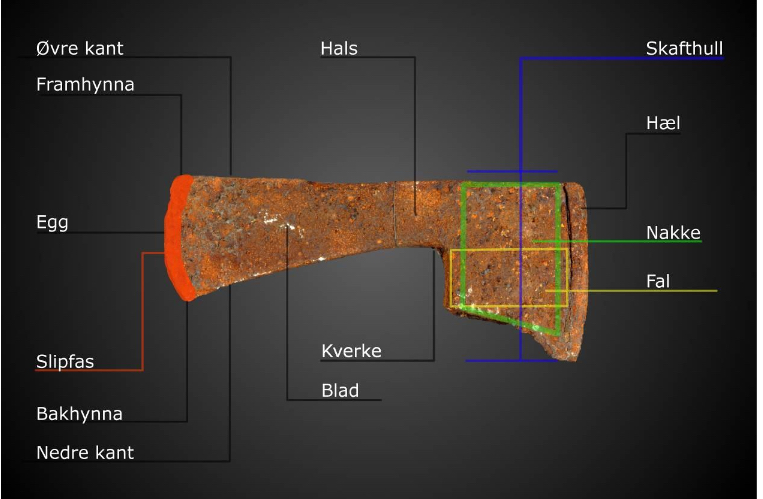

Øksens terminologi, fra Ingar Figenschaus hovedoppgave i arkeologi. Foto: Raymon Skjørten Hansen. Illustrasjon: Ingar Figenschau
Mulig skogsøks, felløks, T 05403:

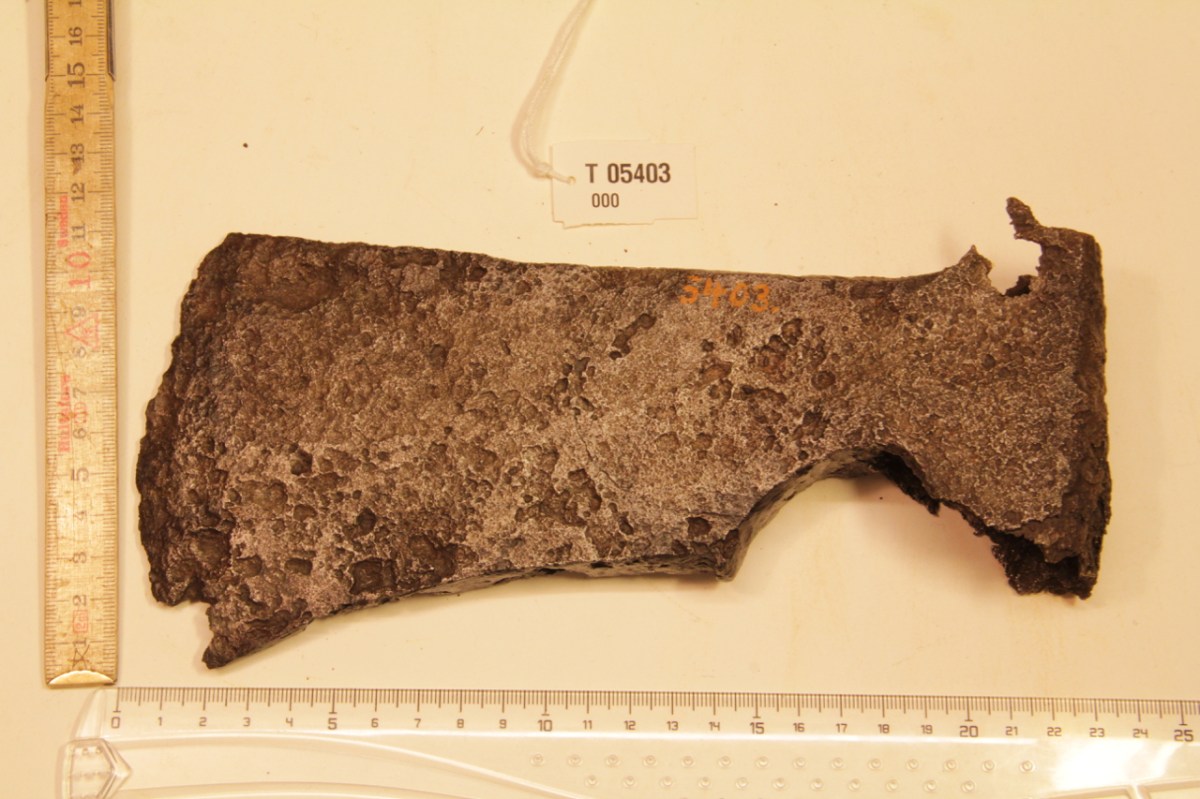

T 05403 er funnet på Steinvikholmen, Skatval i Stjørdal kommune. Den er funnet under utgravinger på slutten av 1800 tallet, inne i ruinen av Steinvikholm slott. Den har derfor en funnsammenheng som med nokså stor sikkerhet kan si oss noe om alder. Steinvikholm slott ble oppført av norges siste katolske erkebiskop, Olav Engelbrektsson, i perioden 1525-27. Den gjenomgikk nokså omfattende ombygginger etter en brann i 1542. Slottet fikk en kort levetid, og ble sist brukt som lensherrens residens i 1575. Funnene som er gjort inne i ruinen skriver seg derfor med stor sannsynlighet fra første halvdel av 1500-tallet. Øksa er forholdsvis stor, 23-24, cm lang fra egg til hæl, og ca 11 cm egglengde. Den veier 1632gram. Eggen er nokså skadet, men vi kan ane den opprinnelige buen. Øvre kant er nokså rett med en svak bøy opp, mest mot framhynna, mens nedre kant har en noe kraftigere bøy som ville gitt en ganske markert bakhynn.

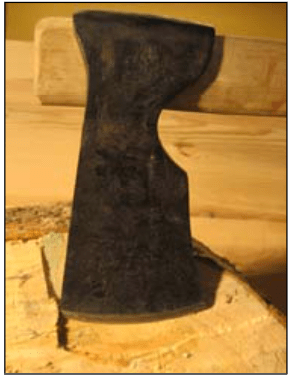

Foto fra Harald B. Høgseths doktoravhandling. T5403 rekonstruert.
Underkant har en knekk inn mot hals og kverke, og i overgangen her er rester etter en tapp. Det er liten fal på øksa, men den har med stor sannsynlighet hatt fliker både over og under skafthullet.
Øksa er tidligere kopiert av smeder ved Nidaros Domkirkes Restaureringarbeider i forbindelse med Harald Bentz Høgseths doktorgradsarbeid, og testet ut bl.a. til felling og kapping(pers. med. Roald Renmælmo og Harald Bentz Høgseth).
Jeg er ikke helt enig i tolkningen som er gjort ved denne rekonstruksjonen, da jeg mener øksa trolig har hatt skaftflliker og tapp som beskrevet over. Dette er bedre bevart på andre økser, som den under; T 17279, som er funnet under golvet i Logtun kirke, Frosta, Nord-Trøndelag. Etter min mening er dette en mer sannsynlig form T5403 kan ha hatt, ut i fra de restene av skafthullfliker og tapp på nedre kant jeg mener er synlige.

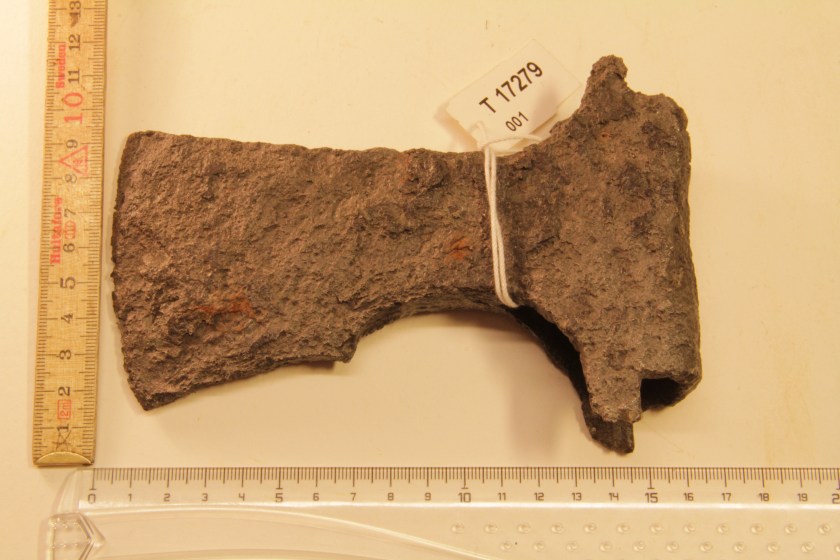

Øks(T 17279) datert seinmiddelalder ut i fra type, og delvis funnkontekst. Øksa er nemlig funnet under reparasjon av gulvet i Logtun kirke, Frosta, Nord-Trøndelag. Logtun kirke er trolig oppført omkring 1500, og om øksa skriver seg fra byggingen, er den nokså samtidig med T5403. Her er skafthullsfliker og en tapp mellom nedre kant og hals bevart. Øksa har trolig en formlikhet med T 05403 med liten tapp i overgang nedre kant – hals og i nakke/ fal.
Øksa vil nok være ei fin skogsøks, for felling og kapping, og ei god øks for grovere arbeid på tømringa, som kapping, klemping og lumping. Den vil og kunne være egnet til grovfelling av nover. Kopi av øksa er under bestilling hos smeden, så vi venter spent på å prøve den ut.
Glepphoggarøks? T 06351
Jeg har sett en del etter økser som jeg har tro på vil være egnet til spretteteljing eller glepphogging. T 06351 er en kandidat som jeg har tro på i den sammenheng, og som det kunne være interessant å få prøvd ut. Øksa er kanskje ikke den som vi først og fremst trekker fram som ei særskilt vakker øks, men jeg tror den har potensiale for å egne seg til glepphogging.
Middelaldersk glepphogging viser ofte få spor etter fram og bakhynn. Det, sammen med spor etter en nokså buet økseegg mener jeg taler for en øksetype noe i retning av denne.

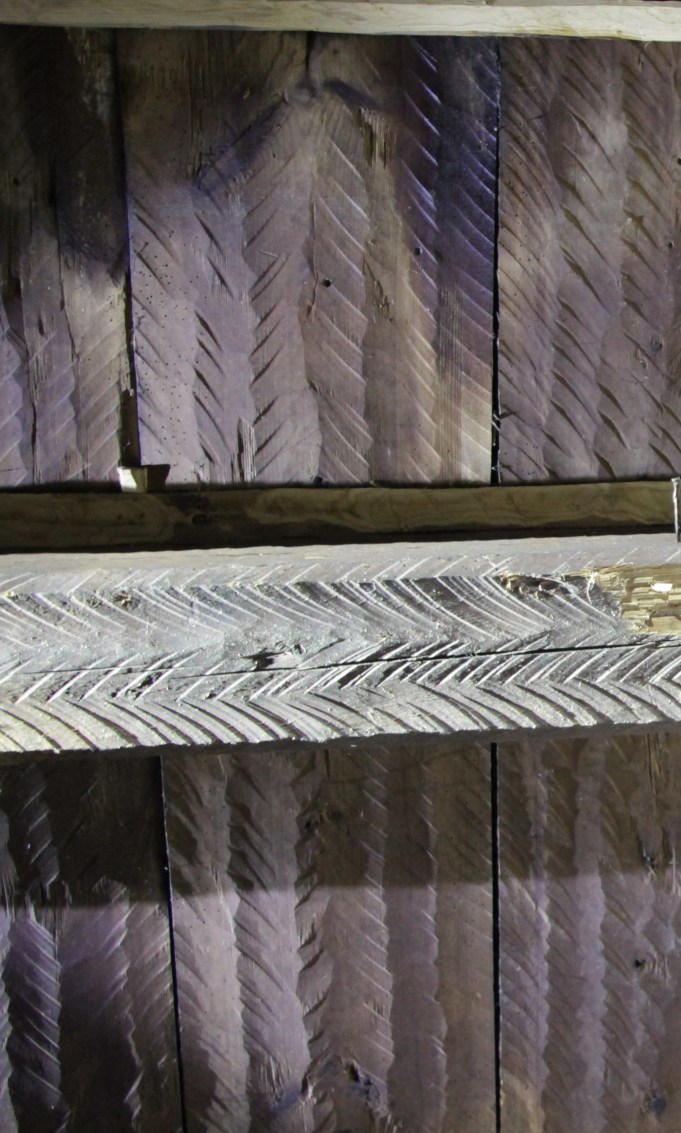

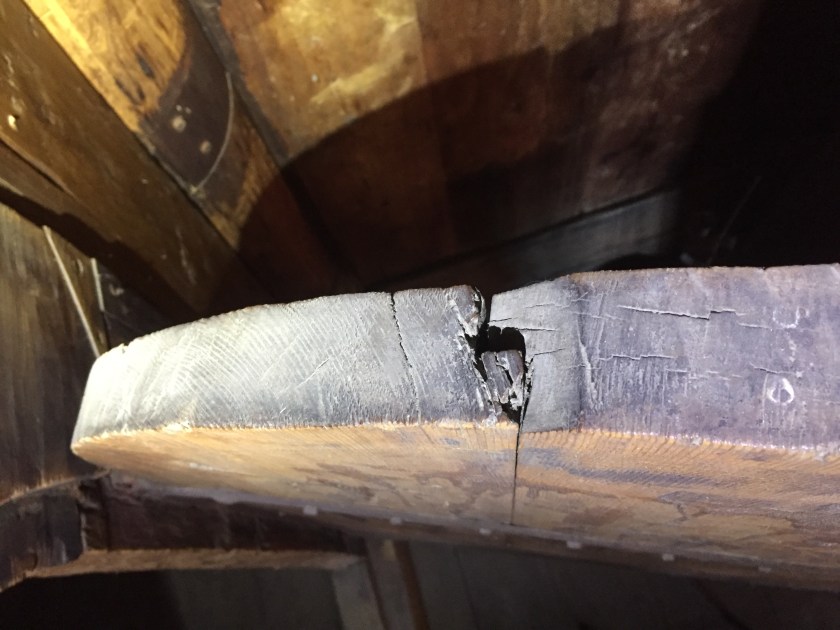

Glepphogging på golvås og underside av golvbord i Lagmannstua på Agatunet i Voss. Bygget er datert 1220-1230, og er et av de eldste bevarte verdslige bygg vi har i Norge. Det er lite spor etter fram eller bakhynn, og sporene her er etter min mening fra ei øks som har en nokså buet egg, kanskje i retning den på T 06351?

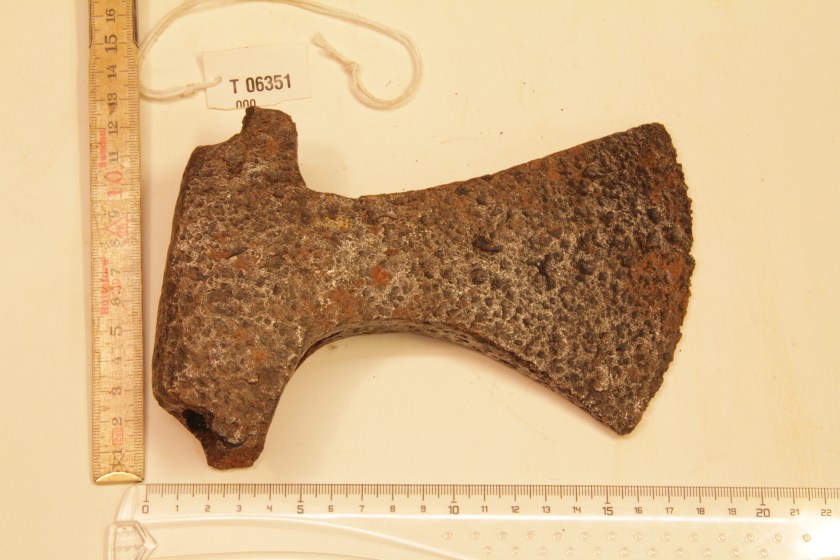

T 06351 er funnet under jordarbeid på Øien i Orkdal. Øksa er 17-18 cm fra hæl til egg, og veier 1596 gram. Tyngden får den fordi den er tykk i godset, både i blad, nakke og hæl. Øksa har en nokså spesiell form, med sterk innsving både i øvre og nedre kant, og hele bladet synes å peke noe oppover. Øksa har skafthullsfliker, ikke helt ulike øksene fra Steinvikholm og Frosta. Dateringen av denne øksa er imidlertid noe vanskeligere, da funnkontekst sier lite. Den er katalogisert som «antagelig fra hedendommen»… som nok skal bety vikingtid? Etter min mening kan den nok like gjerne være noe senere, middelalder. Denne eller tilsvarende er også ønskelig å få rekonstruert for å prøve til tømring, og da særlig glepphogging.
Noen kilder:
Høgseth, Harald B. 2007
«Håndverkerens redskapskasse». En undersøkelse av kunnskapsutøvelse i lys av arkeologisk bygningstømmer fra 1000-tallet
Figenschau, Ingar 2012:
Øksemateriale fra Troms og Finnmark, ca1050-1900 evt:
Våren 2016 vart Jon Godal, Harald Høgseth og eg invitert ein tur til Vitenskapsmuseet i Trondheim av Karin Rosberg, ein svensk arkitekt som forskar på vikingtidas byggeskikk i Mälardalen. Vi var der av di Karin Rosberg ønskte hjelp til å synfare nokre utvalde stokkar frå den eldste byoppkomsten i Trondheim, i hovudsak 1000-talet, og fleire å diskutere med når ho skulle sjå på desse bygningsrestane frå tidleg mellomalder.
Karin hadde valt ut nokre av dei stokkane som vart tekne vare på og konservert etter gravingar i mellomalderens kulturlag i Trondheim på 1970-talet. Eg tenkte at i tillegg til å kunne diskutere problemstillingane Karin ynskte å ta opp, var dette og ein fin anledning for å kunne sjå litt nærare på noko av det eldste vi har bevart av tømra nover her til lands.
Eg skulle skrive blogginnlegg om dette rett etterpå, men det blei ikkje gjort. Så no har eg nytta høvet og endeleg fått gjort ferdig ei lita utgreiing om noko av det vi såg på, og mitt forsøk på å rekonstruere ein framgangsmåte for novene vi har bevart frå Nidaros eldste bygningshistorie.
Om nova og bakgrunnen for å velje denne.
Under arkeologiske utgravingar i Trondheim på 1970 talet ble det funne mange til dels godt bevarte bygningsdelar i tre. Dei eldste er heilt frå tida då byen vaks fram mot slutten av 900-talet, og det er grave fram mengder av treverk frå heile mellomalderen. For det meste dreier det seg om dei nedste delane av bygningar eller andre konstruksjonar, som syllstokkar, golvåsar, golvbord, kavlebruer, fundamentstabbar, gjerdepålar, bryggepålar og liknande. Nokre av desse er veggstokkar med bevarte detaljar som kan seie noko om korleis ein tømra husa på Nidarneset for 1000 år sidan. Mykje av materialet blei ikkje teke vare på, av omsyn til lagringsplass og kostnader ved konservering, så det er berre eit utval som vi i dag kan studere nærare.
Frå det materialet Karin såg på, har eg valt ut ei nov som eg har prøvd meg på å rekonstruere. Det er ei underhalsnov, som har lange halsingar som går til enden av stokken (fig. 1). Nova blir kalla rännknut på svensk, og er vanleg i bygg frå mellomalder blant anna i Dälarna (fig. 4 og 5) Nova er og i slekt med findalsnova, som kanskje kan seies å vere ein avansert vidareutvikling av denne enkle underhalsnova.
Gjennom arbeidet med å tømre gjesteloftet på Mellomaldergarden Stiklastadir ved Stiklestad Nasjonale Kultursenter, har eg fått auka interesse for dei eldste novformane vi kjenner her i landet, og eg tenkte det kunne vere interessant å forsøke å rekonstruere ei av desse og berre nytte verkty som var tilgjengelege for tømraren i mellomalderen.

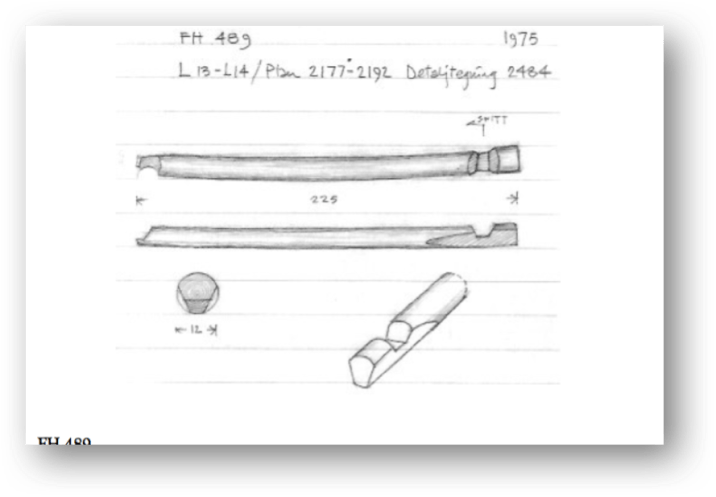

Figur 1: Teikning av stokk, frå utgraving på Folkebibliotekstomta i Trondheim i 1975. Her er lite detaljar, men vi ser at det dreier seg om ei underhalsnov, med lang halsing som går heilt ut til stokkenden. Stokken er frå åra 1050-1100.
Truleg er denne underhalsnova i ulike variantar ein svær gammal form. Arne Berg viser til at liknande novhogg er funnen frå 300 f.Kr i et gravkammer i Altaifjella i Vest-Sibir.
Ein annan stokk vi såg på hadde ein kortare halsing som ikkje gjekk ut til stokkenden (fig. 2). Det er nok lite som skil framgangsmåten på desse to ulike novene. Eg har valt å tømre den med lange halsingar ut til stokkenden.
Begge stokkane er i små dimensjonar, berre ikring 12 og 16 cm i tverrmål. Eg veit ikkje om desse små dimensjonane er representative for ein større del av materialet frå mellomalderens Nidaros. Men vi kjenner at det ofte er nytta nokså granne stokkar òg i dei bygga, for det meste loft, som enno står att frå mellomalderen i andre strok av landet. Men desse er tømra i furu, medan gran ofte vert nytta i Nidaros. I følgje Høgseth var oppimot 80 % av veggtømmeret i høgmellomalderen gran.
Figur 2: Underhalsnov med halsing som ikkje går heilt ut til enden. Stokken har vore bruka opp att fleire gonger. Den har to nummereringar, 5 og 6, og har truleg til slut enda opp som golvås. Da har den fått flathoggen overside og hol for etter det som kan ha vore pluggar for å festa golvborda. Stokken er funnen under graving i Kjøpmannsgata i Trondheim i 1971, i lag som dateras til 1150-1250. Den ble funnen under golvet i det som truleg var restane etter ei årestue.Figur 3: Stokk T82-5, same som på skissa over frå 1971. Vi kan sjå halsingen og overhogget. øksespora er enno tydelege både i sidene og botnen i hogget. Det var ikkje lett å sjå sikre spor etter lengda på eggen på øksa som er nytta, men det ser ut til å kunne vere ei øks med ein egglengde på ikring 6-9cm.Figur 4: Rännknut i härbre, datert 1285, i Älvdalen Sverige.Figur 5: Rännknut i ei løe, truleg 1200-tal, i Rättvik Sverige
Arbeidsbeskrivelse:
Eg valde å tømre prøvenova i gran. Originalen er eg usikker på om er i gran eller furu, det er muleg at det er gran. Som nemnt er det funnen rett mykje gran som veggtømmer i Trondheims mellomalderhus. Det er heller ikkje viktig i denne samanheng for mitt forsøk, om eg tømrar i gran eller furu.
Mitt korte ”teoretiske utgangspunkt” er at eg trur tømrarane i mellomalderen ikkje merka opp rett mykje under prosessen, men at det meste gjekk på augemål, erfaring, og nokre få hjelpemidlar (som loddefjøl og passar eller skrape). Eg har ikkje så rett gale augemål, men det kanskje viktigaste, erfaringa, er det så som så med. Så utgangspunktet er vel ikkje heilt optimalt.
Eg valte meg ut først ut fire korte stokkar som var ikring 20-25 cm i tverrmål. Altså noko større enn dei originale. Eg byrja med å barke og pjåle stokkane. Eg valde å pjåle dei, sjølv om eg ikkje kunne sjå sikre spor etter kva verkty dei var barka og sletta med. Deretter flathogde eg undersida på to stokkar, mest for at dei skulle ligge betre.
Desse stokkane blei lagt ut til syll på kortveggane, og så blei ein lagt ut på tvers over, klar til felling ned i desse (fig. 6).
Sidan dette er første omfar, må eg byrja med å bestemme kor eg vil plassere stokken i høve til stokkenden på den under. Eg valde å legge den slik at novhovudet blir stikkande ei handsbreidd utafor veggen. Eg merker meg så kor midten av stokken eg skal felle ned treff den under, og hogger overhogg som er ein del smalare enn stokkbreidda på den eg skal felle ned. Her kan ein bruke augemål, eller passar som ein sjekkar breidda på stokken med for å sikre at ein ikkje høgg for bredt overhogg.

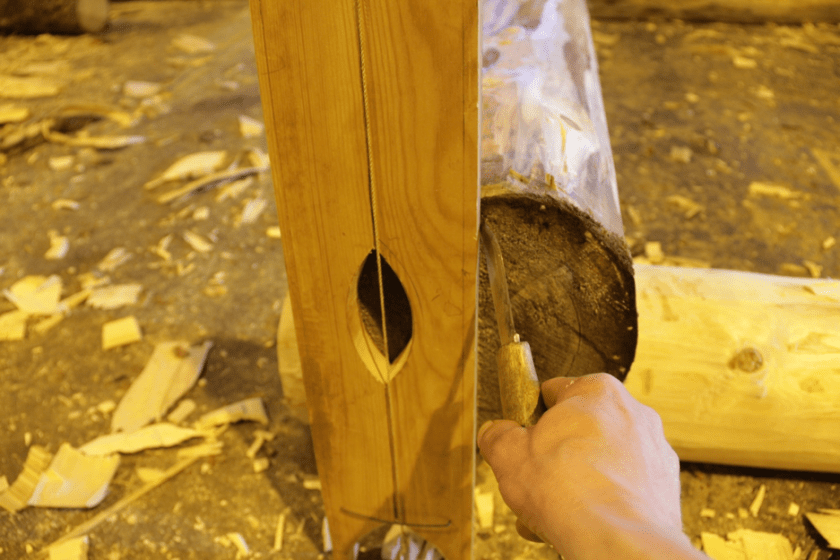

Figur 6:To stokkar er lagt ut til kortveggar, og ein stokk er lagt klar til å byrje hogging.Figur 7: Med skogsøksa hogger eg ut eit overhogg som er noko smalare enn tverrmål på stokken som skal nedi. Her blir det stødig å legge stokken for hogging av halsing.
Så bestemmer eg kva som er rette vegen for stokken som skal felles ned. Eg legg rygg og kuv opp, og merker så opp med loddefjøl i begge endar (fig. 8) Deretter høgg ein halsingane som vist på figur 9.
Figur 8: Ein avgjer kva som er opp på stokken (kuv opp), legg den rett og rissar ein loddstrek i kvar ende ved bruk av loddfjøl.Figur 9: Etter at ein har merkt loddet i stokken, snur ein den opp ned og høgg halsingane. Dei høgg ein ned mot halve stokkbreidda. På undersida (opp her) høgg ein slik at det blir att passeleg breidd, omtrent det ein ser for seg skal vere breidda på måddåfaret.
Både halsingar og overhogg prøver eg på sjå for meg skal bli i om lag same vinkel, slik at dei skal falle nokså godt i hop når ein legg nedi for vidare oppmerking (fig. 8).
Figur 10: Om ein prøver å hogge vinkel og djupn i halsingar og overhogg like, kan ein vere heldig og dei legg seg fint på plass på for første oppmerking. Enno er det ikkje merkt opp noko anna enn loddline og midten av der ein vil ha overhogget, og elles hogge på augemål.
Eg bruker passar for å merke opp for den vidare hogginga. Eg vil no ha stokken ned hele høgda av halsingen, det vil då seie ikring halve stokkhøgda. Eg tar da høgda med passaren, og bruker denne høgda når eg riper ned halsingen til overhogget (fig. 11-13).
Figur 11: På første omfar skal eg felle stokken om lag ned til midt på. Her tar eg høgda med passaren. Eg bruker så den til å medra stokken ned i overhogget.Figur 12: Her ser vi ripmerket etter at passaren er brukt til å ripe ned frå halsingen på stokken over.Figur 13: Så høgg ein etter ripmerket, og håpar ein har klart å bruke passaren stødig og i lodd. No er stokken kome ned dit den skal.
Framgangsmåten når ein går vidare til neste omfar blir temmeleg lik som den over. Men det blir ein operasjon ekstra med nedhogging, da det her blir for mykje å felle den klar til medraging på første hogging. I tillegg skal stokken no médras mot stokken under. Her er framgangsmåte kort skissert for neste omfar:

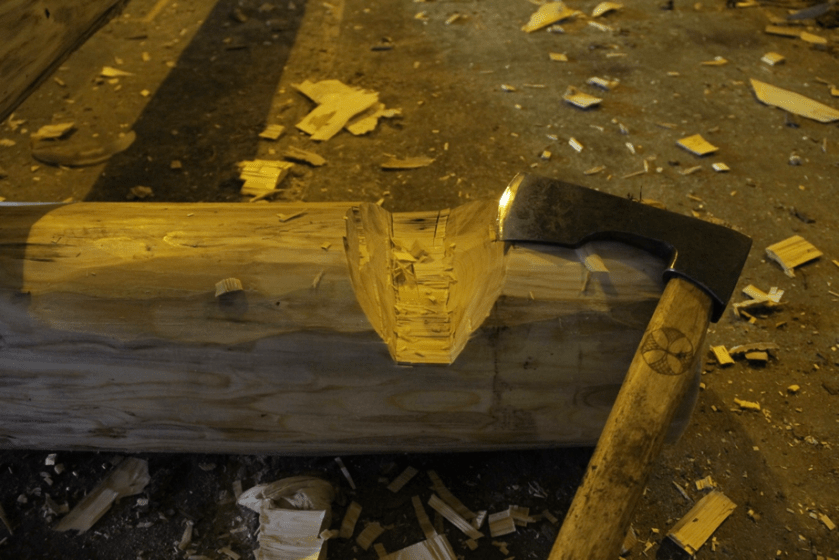

Som eg har vist over høgg eg først eit overhogg noko mindre enn breidda på stokken som skal nedi.
Stokken som skal felles ned legges slik ein vil ha han i overhogget, den loddes, merkes og leggas opp ned for hogging av halsingar.
Stokken snus, leggas ned i overhogget og ein tar så høgda ned mot stokken under ved nova, og bruker denne som mål når ein no ripar med passaren. Så høgg ein inn til ripa, og stokken skal i teorien falle ned og vere klar til medraging. Kan hende må ein justere og ta litt både i overhogg og mellom stokkane for å få den låg nok til medraging (maks 15-20mm).
Stokken médras med same mål på medrag og passer. Eg brukte eit gamalt medrag eg hadde tilgjengeleg i medraginga mellom stokkane, og passaren til medraging i nova.
Stokken løftast ut att og ein hogger ut etter ripene i måddåfaret og overhogget. Her må ein merke seg at det ikkje må stå att meire enn opp til medragsstreken under halsen på stokken, og at ein høgg overhogget ned til nakken/måsåleggen på stokken under.
Stokken leggas på plass, og passar forhåpentligvis.
Det er heile tida viktig at ein sjekkar at stokken ligg der den skal, både i lodd og at ikkje dei forskyver seg sidevegs. Det lite som låsar i lengda i denne nova, så den kan lett renne av garde. Kanskje ikkje utan grunn at den heiter rännknut på svensk?
Figur 14: Fyrste stokken i 2. omfaret er på plass.
Til å tømre denne nova ha eg nytta desse verktya:
kopi av ei lett lita mellomalderøks frå Lierne, Nord-Trøndelag, smidd av Mattias Helje
norsk skogsøks, mellomaldertype, smidd av Bertil Pärmsten
kopi av øks frå ca 1300, funnen i Lödöse, Sverige, smidd av Bertil Pärmsten
passar (frå nyare tid, truleg seint 1800-tal)
medrag
loddfjøl
kniv
Eg kunne godt ha klart meg med berre ei øks, helst ein noko tyngre og litt smalare utgåve av øksa frå Lierne. Og ei skrape hadde nok nytta like godt som passar til å medra novene. Ein god skrap kunne kanskje vore nytta både i nova og mellom stokkane?
I tillegg nytta eg ein bandkniv for å barke tømmeret, og ein pjål frå Jon Dahlmo for å slette tømmeret. Og ei Husqvarna motorsag for kapping…
Erfaringar:
Med litt meir erfaring med denne nova trur eg det skal gå nokså greitt å tømre med den, utan anna verkty enn dei nemnte. Eg vil sjå på forbetringar i val av passar, helst vil eg få smidd meg ein god skrap som eg vil teste ut både i nova og mellom stokkane.
Ei erfaring eg gjorde når eg tok til med 2. omfaret var at eg ikkje var nøye nok med val av stokkar her. Det var for stor skilnad på tverrmålet på den eg skulle felle ned i og den som skulle fellast ned. Det gjer at ein får problem med at overstokken fell for langt ned i stokken under, og problemet forplantar seg vidare. Jamt tømmer og små dimensjonar er ein fordel. Elles meiner eg prosedyren eg såg for meg og no har testa ut så smått ser ut til å kunne fungere.
Nova ser svært enkel ut, om den ikkje er direkte krevjande, så krev ho likevel god planlegging, at ein ser eit godt stykke framfor seg, og helst godt, jamt tømmer, for at dette skal gå greitt og bli bra.
Under samlinga i tømring i Bardufoss i februar var ei av oppgåvene tømring av 2 stk. prøvenover med utgangspunkt i novene frå stabburet på Eggen gard i Bardu.
Stabburet på Eggen gard er truleg eit ev dei eldste bygga som står att i Bardu. I enkelte kjelder er det og omtalt som eit loft.
Under dokumentasjonen og prøvetømringa av nova, synte det seg etterkvart at dei tre medlemmane på gruppa hadde noko ulike innfallsvinklar på arbeidet. Det vart ei lite tema i seg sjølv. Medan Henrik med sine arkitektgener teikna nova i ulike vinklar ut i frå våre observasjonar, så var Jens oppteken av å måle opp faste stader i kvar enkelt nov i kvart omfar i den nova vi studerte i andre høgda av buret.
Eg valte å fokusere på fotografering kombinert med å forsøkje å sette meg inn i korleis ein kunne sjå spor etter framgangsmåten i tømringa i den originale nova. Eg prøvde på eit vis å memorere den tredimensjonale nova, ut i frå å studere den og tenkje prosess for å få hogd dei ulike elementa. Samstundes tok eg nokre få mål, for å sjå etter mønster og faste dimensjonar i nova, men eg la lite vekt på detaljert oppmåling.

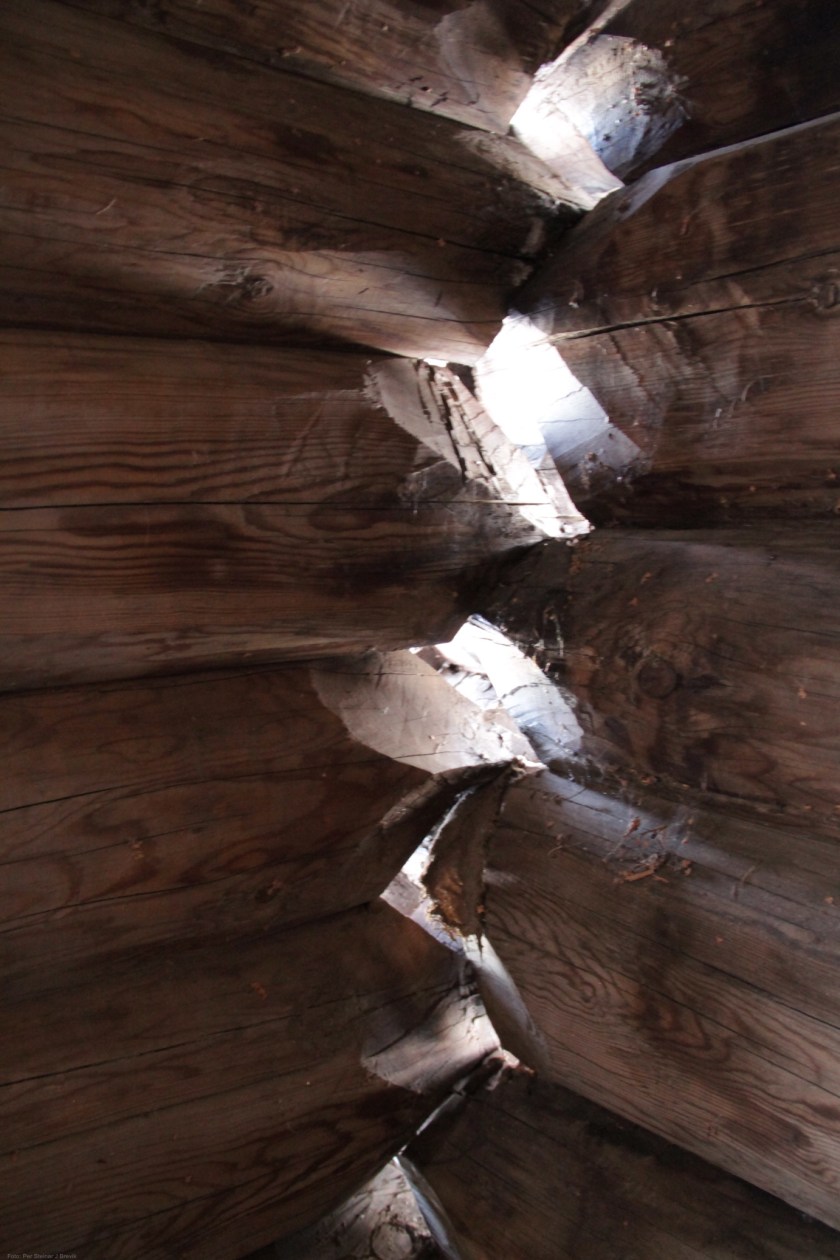

Nova vi studerte i andre høgda i buret, frå innsida. (nordvestre nova)
Vi fann få tydelege faste mål, og såg ikkje noko som tydde på at tømrarane på sluten av 1700-talet var opptatt av å gjere kvart enkelt omfars nov svært lik den førre.

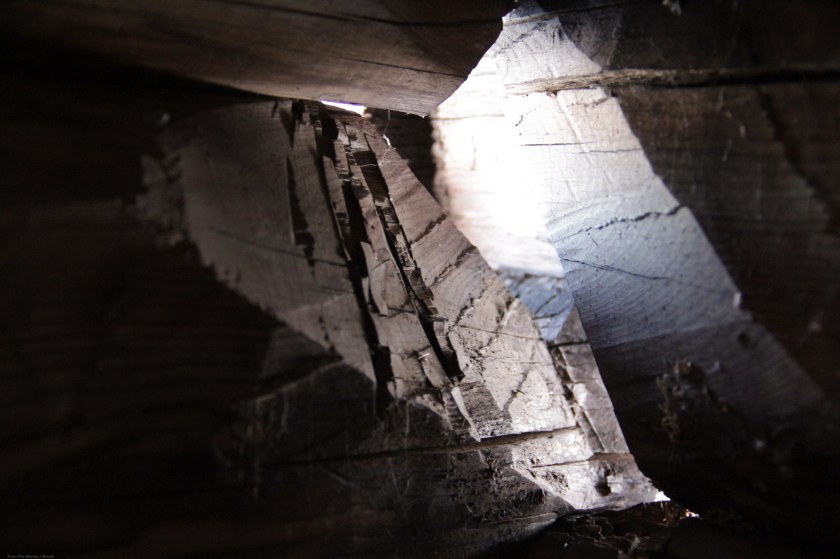

Nova er svært utgliden, så det var ganske lett å sjå inni. Lysforholda var derimot ikkje egna for fotografering, og det blei tildels store kontrastar.)
Sjølv om novene særleg i andre høgda i dag er svært opne og luftige, skyldas dette nok over 200 års hard medfart av vær og vind. Eg oppfattar novene som svært godt hogne, og dei har nok opphavleg vore tette og fine å sjå til. Mitt inntrykk på synfaringa var og at dei såg ut til å vere som skapt for å formas med øks, og da kanskje berre med ei eller to for handa.
Verktyspor og novas form var tydelege.
Spor i kinningane tydar på at i alle fall ei øks som er bruka i tømringa hadde ein eggbreidde på om lag 4 norske tommar, ei slik øks kan nok i utgangspunktet vere tilstrekkeleg for å forme heile nova. Å ha ei noko smalare øks i tillegg ville nok vere greitt, men vi såg ikkje sikre spor etter dette.
Skisse av nova for måltaking av ulike detaljar. Skisse: Henrik Jenssen
Denne nova er nært i slekt med tradisjonen frå Østerdalsområdet. Den kan kanskje beskrivas som ei form av østerdalsnov med tilnærma midtstilt femkanta hals og v-forma overhogg og tilsvarande spiss barke. Kinningane er hogne med ei nokså jamn lengde, omkring 4-5 tommar.
Utsida av buret, med dei fint tilhogne novhovudene.
Her er mitt forslag til framgangsmåte ved tømringa av denne nova, ut i frå observasjonar av originalen og tre dagar prøvetømring.
Hogge kinningar og overhogg i understokken.
En mulig veg kan vere å først hogge inn eit skår midt i der kinningane skal møtast. Dette er og midt i understokken, så det er greitt å sikte etter midten av den. Om ein hadde slått ei midtline på stokkane med sotsnor på førehand, ville det gjøre det lett å sikte inn midten av kinningar og overhogg. Skåringa gjør det lettare å hogge kinningane, og ein har midten av kinningane og botnen av overhogget klart for seg.
Kinningane trur eg ein tek etter det mål ein har bestemt seg for, og bruker deretter kinningane i stokken under som førebilete. I runde stokkar med noko varierande dimensjon vil kinningane nok kunne bli noko lengre på større stokkar. Om ein da ikkje ryr dei kraftigaste stokkane ned til passande dimensjon på førehand. Tømmeret i stabburet her var temmeleg jamntjukt, men dei grøvste stokkane var rydd inn til omkring same dimensjon som dei grannare stokkane.
Etter å ha hogge ut kinningane hogger ein ut overhogget, eit v-forma skår. Breidda på dette er eg litt usikker på korleis ein lettast bestemmer. Vi fant at ein måte er å ta det litt smalare enn breidda på overstokken, så ein er sikker på at ein ikkje havnar utafor stokklivet med underhogget. Djupna på dette varierte mye, men låg nok oftast innafor 1/3 av stokkhøgda.
Førebu overstokken
Her er det vanskeleg å vite kva for operasjon som har gått først. Ein løysning som eg syntes fungerte greitt var kappe stokken i rette lengda, og så bestemme kva side om er opp. Denne sida legg ein så ned, og merker opp midtline i endane med loddfjøl, og ein merker og opp dimensjonen på hovudet. Det er og god hjelp i å snorslå undersida etter midtlina. Novhovudene er hogne rette på stabburet. Sidan stokken er kappa i rett lengde, kan ein bruke eit fast mål frå novhovudet og inn til senter av nova. Så høgg ein kinningar ut i frå sentermålet frå enden av stokken, og så forma på novhovudet. Alt dette før stokken har vore lagt opp i veggen.
Overstokken ligg her opp ned. Kinningar og novhovudet er forma.
Felle stokken til medraging
Ein legg så stokken opp i veggen, i overhogget i understokken, i lodd og rett plassert i lengderetning.
No kan ein med passar måle opp avstanden ned til stokken under, og så bruke passar til å stikke opp både underhogget, og kor underkant av barken kjem.
Passar brukast til å stikke opp kinningar og barke.
Så snur ein stokken, og hogger ut underhogg og barke. For å finne breidda av barken mot halsen, kan ein bruke passaren som klave og måle breidda på overhogget den skal ned i.
Etter dette skal stokken i teorien falle ned og bli klar til médraging. Men etter eiga erfaring kan det hende ein blir nøydt til å finjustere litt for å får den på plass…
Médraging
Når stokken er komen så godt som ned til den under, kan den médras. Det gjekk å bruke same médragsjarnet til både å médra mellom stokkane og i kinningane. Men médraget vi hadde var ikkje heilt optimalt, og skulle ha hatt ein annan slip og vinkel.
Etter medraging høgg ein ut mosefaret, og ein høgg til streken i underhogget. Ein må og ta tilsvarande médragsmålet på barken. Så skal forhåpentlegvis stokken falle på plass.
Nova slik den er forsøkt retømra. Ikkje helt ulik originalen, men er framgangsmåten den same?
Verkty ein treng:
Øks(er). Vi brukte i hovudsak ei lita bile som var omkring 12 cm bred, samt ei skogsøks/ smaløks.
Loddefjøl (gjerne tilpassa breidda ein ønskjer på novhovudet)
