Kva kom først, naglen eller nagleholet?

I forbindelse med at det nye stavbygget på Romsdalsmuseet skulle kledast var det tidleg klart at innfestinga skulle vere med naglar. Ca. 1500 naglar til tro, kledning, golv, skråband og stikkband. Trenaglar som det vanlegvis blir sagt no, for å framheve og skilje det frå spikar og spikring.

Om ein kjem over original kledning festa med naglar oppleves det som noko spesielt, unikt og alderdommeleg. Spikaren har vore tilgjengeleg i nokre hundre år, men den representerte ei pengeutgift. Med nagling bruker ein den same råvara som bygget blir satt opp av, kappet kjem til nytte, og ingen kontante utlegg.

Korleis ser ei trenagle ut? Som oftast ser ein berre naglehovudet på utsida av kledninga, spissen inne om det er nagleband eller endeved i golvnaglar. For å danne seg eit bilete korleis naglen ser ut må ein enten demontere, dra eller slå den ut. Variasjonen er stor. Nokon har tydelege hovud, runde eller firkanta, hovud med avsmalande fasong, hovud som går jamt ut, eller at det ikkje er hovud. Halsen, det området rett under hovudet som går igjennom kledninga varierer og, anten som runda overgang, eller rett kvadratisk overgang eller ein jamn kon overgang til naglens “kropp”. I kroppen er dei enten rette og jamntjukke eller jamn kon. Tendensen pekar mot at det er vanlegare med jamntjukke enn overtydeleg kon. Og naglen har gjerne fått fasong komprimert etter holet. I enden er naglane spissa. Inne ser ein ofte at bygningsmennene ikkje har tatt seg bryet med å kappe reint. Då får ofte naglane funksjon til opphengskrok. Ein finn og eksempel på at naglane er åretta, dvs, at ei kile er slått inn i enden inne og sikrar naglen for å vandre ut att. Dette ser ein gjerne i dører.

Årette nagle på innsida av orved/ labank

Og korleis ser nagleholet ut? Det var gjerne navaren som var redskapen for å ta hol. Den borar eit konisk hol om ein gir seg med boringa nett der skjæret sluttar. Holet dannar ei stigning som tilsvarer kilvinkelen på ei standard kile ein får kjøpt på byggvarehandelen, eller som kilen på ein høvel dvs, 6-9 grader.

I kledningsbordet er det gjerne tatt vekk litt ved som fasongen på hovudet, eller at holet tar fasong når naglen blir dreve inn. Målet er å unngå at bordet sprekk, så det er gjerne lagt litt meir arbeid i hol nære endeved. Om naglen skal årettast, kan holet på innsida utvidast noko for å gje plass når åretta blir dreve inn og naglen utvidar seg. Åretta skal stå på tvers av lengderetninga for ikkje å kløyve naglebandet eller orveden i dørblad.

Av dei eldre naglane som er observert er dei aller fleste heilt klart smidd i furu. Unntaket er naglar i bjørk i skråband i stavbygde hus, der er dimensjonen langt større gjerne 2 tommar.

Naglemaking

Dimensjonen på naglen er gjerne noko mindre enn tjukkelsen på bordet det skal igjennom, men det er navaren ein har tilgang på som bestemmer. Har ein ein trekvarttomsnavar (19mm) er det utgangspunktet. Velg ut gode tettvaksne bordbitar med al, gjerne så nær rota som muleg. Klyv så emner i høve dimensjon som hovudet skal ha, med mest mogleg kantved. Noko tynnare på eine sida så ein har emne på omtrent 22x24mm. Så er det med tollekniven å spikke til fasongen som etter navaren. Då er det godt å ha ein mal å sjekke emnet i undervegs i spissinga. Det er no ein legg inn den lille overgangen mellom kropp og hovud,- halsen. Det er den som held bordet på veggen. Ein tek også vekk kvasskantane så ein får åttekanta tverrsnitt. Hovudet får sin fasong, og det er ein fordel å få runda endehjørna, så hovudet ikkje sprekk når ein slår naglen inn med hammaren. Endeleg lengde kan kappast på veggen når naglen er i.

Haulaust

Naglane i tro og golv er laga på ein litt annan måte. Dei har ikkje hovud, og blir kappa og klyvd etter dimensjon og lengde på navaren sitt skjær. Fasongen er som koninga på navaren, men smidd i firkant og ein tek kvasskantane vekk og spissar enden. Eine sida litt tynnare så det ikkje sprengjer. Også her er det ein fordel å runde enden som det blir slått på, eller om ein då heller velgjer å bruke ein smihammar med litt runda slåflate. Golv og takåsar har større dimensjon enn kledningsband, og ein borrar seg ikkje igjennom, kun så djupt som navarskjæret. I holet sparrar ein ut eit firkanta snitt som etter naglen, då sprenger det ikkje, og ein unngår klyving.

Før ein sett i gang slike prosjekt, studerer ein gjerne i litteraturen og faktaark frå Riksantikvaren, og prøver gjerne ut skulemodellen på ein del emne, tettvakse feit kantved på tvers i holet, og ser at ja, dette fungerer. Så er det å sjå etter i lokale bygg som har bevarte naglar for samanlikning, og ein oppdager ein flora av variasjonar av naglar. Det er som om kvar bygning og bygningsmann har sin signatur. Det er kantved, motved, småkvist og utflising, korte og lange, runde og firkanta. Kort sagt i alle variasjonar. Det har vore nytta det som har vore tilgjengeleg, og kanskje sortert etter bruksområde.

Notnauset frå Horrem, Aukra. Furunaglar. Ståande kledning kanskje 1700-talls.

Når ein har fått arbeid litt med nagling over tid, med eit visst volum, og danna seg nokre erfaringar med å prøve ut dei nysmidde naglane, vil ein merke kva som fungerer, kva som tåler slag, kva som dreg godt, kva som sprekk, kva som ser bra ut, og umerkeleg har ein fått sin eigen signatur, påverka av det skolerte og dei lokale variantane, men mest eigne feiltrinn.

Så heng dei vel i hop desse to, naglen og nagleholet.

Kjelder:

L. Stokke: Hus og husbygging i Romsdal, 1937/1997

Riksantikvaren, faktaark, Trenagler i bygninger, 2009

Å høvle gulvbord

Som student ved Tradisjonelt Bygghåndverk ved NTNU ramler man hele tiden inn i forskjellige gamle håndverksteknikker. Noen ganger prøver man seg på tilsynelatende ukompliserte ting, som ender opp som en lang spørsmålsrekke med antakelser og erfaringer. Andre ganger blir det som virket så komplisert, forbausende enkelt når man ikke prater så mye om det, men heller bare gjør det.

Noen av oppgavene vi har hatt denne vinteren henger sammen. I høst lagde jeg min egen skottbenk, og rundt juletider var tiden kommet der vi skulle høvle 70 m2 gulvbord til råbygget som vi satt opp i fjor på Lærearena Stiklestad. Utpå vinteren lagde jeg mitt første sett med gulvploger, deretter fikk jeg prøvd ut disse og sammenlignet med lignende høvler.

Noen ord og begreper

I denne sammenhengen regner jeg et gulvbord for å ha høvlet overflate, mens undersiden kun er som den ble i saga, med sagskuren i behold. På gulvet til Stiklestad la vi rettsida av gulvbordet opp, og høvlet dette slett. Rettsida er den sida av bordet som vender inn mot margen (midten) av treet. Dette har vært ganske vanlig, da får du stående årringer (kantved) opp i bordet, som gir god slitestyrke. Og å pløye bordene er altså å høvle not og fjær på kanten av bordet, med to høvler som lager henholdsvis not og fjær, kalt golvploger eller golvhøvler. Begrepet skyte/ skjøite/ skøyte har vært brukt om dette fra gammelt av. For meg virker det som dette både kan brukes om å Skyte kantene beine, eller å skjøite sammen gulvbordene til en flate.

Gulvet på Stiklestad

Min yre gutteglede over å endelig skulle teste den nye skottbenken fikk en knekk når det viste seg at den var for kort. Langbord på 3,8 meter var ikke noe å skryte av i denne sammenhengen, siden gulvbordene var over fire meter lange. Men på Stiklestad har de fullt av lange skottbenker, og med et bord oppå ble min benk i stedet degradert til underlag for sletthøvlingen. Jaja.

I skyggen av to store pakker med 2 tom 6 og 2 tom 8, begynte vi med å slette rettsida, og allerede her kom den første diskusjonen som avslørte flere trosretninger i arbeidslaget. Hvor slett trenger det å være? Må vi høvle vekk vridninga i bordene? Skal vi høvle av kuven i rettsida med litt diagonalt høvling først? Noe av bakgrunnen for diskusjonen var jo mengden med plank som skulle høvles, og at det oppå dette gulvet skal plasseres tunge vegarbeidsmaskiner med store jernhjul. Å stå der og finhøvle gulvet virket derfor ganske meningsløst, mens det å bli ferdig med jobben virket veldig meningsfylt der og da.

Vi endte derfor med å kun bruke skrubbhøvelen på rettsida, uten å gå over med finere høvel etterpå. Likevel prøvde jeg å høvle ned vridningen i bordene, og å høvle så slett flate som mulig med skrubben. Rettsida blir jo anleggsflate for gulvplogene etterpå, og jo beinere det er, jo lettere blir det å høvle not og fjær, uten at gulvplogene kniper seg fast. Bein not og fjær gjør det også lettere å slå sammen bordene når gulvet legges.

Det virket også lurt å høvle ned vridningen i bordene. På tynnere bord har jeg vel senere skjønt at dette ikke er like viktig, da disse er lettere å vri ned på gulvbjelkene.

I ettertid kan man spørre seg om det egentlig er historisk korrekt å høvle til et 2« gulv som skal brukes så grovt, med not og fjær. Kanskje kunne bord eller halvkløyvinger lagt kant i kant fungert like fint, slik vi stort sett finner i eldre fjøs og uthus. Men det å skjøte i hop gulvflaten med not og fjær gjør nok likevel gulvet langt sterkere enn det ellers ville vært.

Når du står flere uker og høvler, ender du opp i flytsonen, der øyne, hender og hode etter hvert merker hvis det ikke er beint. Det holdt egentlig å stryke handa over bordet, sikte litt, og innimellom legge høvelen på tvers av bordet for å få det beint. Hvor mye du høvler og hvordan kreftene brukes går etter hvert av seg selv, mens man går der og filosoferer.

Pløying av gulvbordene

Til dette arbeidet brukte vi gulvploger laget av Peter Brennvik, med gode stål fra Jon Dahlmo. Disse lagde ½« fjær, noe som kan fungere på bord ned til ca 1 ½« tykkelse. Er gulvbordene tynnere enn dette, bør du ha gulvploger som lager 3/8« fjær. Det er viktig at skottbenken har beine langbord, at den står stødig og at langbordene, selv om de er parallelle, også ligger i samme høyde, slik at ikke høvelen går for dypt på ene siden. Disse høvlene har settskruer, som gjør at «pakken» med tre stål kan flyttes meget presist sideveis. Det er lurt å høvle noen prøvebiter i starten, så man er sikker på at not og fjær havner like langt fra rettsida av bordet, at det ikke blir omkant på gulvet.

Pløying av not og fjær, et par effektive måter å hode høvelen på.

Når stålene tas ut for å slipes, løsner man bare settskruen på samme side hver gang, og slår løs kilen. Med litt håndlag drar du til denne skruen like hardt igjen etter sliping, og stålene havner på samme plass sideveis. Når du skal høvle en del bord, er det lurt å slipe relativt ofte, halvsløve høvler er hardt for kropp og psyke, og du blir sur. På nothøvelen kan selve notstålet stilles slik at det tar mest, mens de to stålene på sidene tar litt mindre. Man kan stille slik at høvlene til sammen tar litt mer på undersiden av bordet enn på rettsida (synlig side), da er det lettere å drive de godt sammen. Men det er ikke vits i å overdrive dette, litt mindre enn en millimeter klaring er nok.

Siden dette var gulvbord som hadde jevn bredde, kunne vi høvle hvert bord med en notside og en fjærside. På toppskjært material er det vanlig å høvle hvert bord med not eller fjær på begge sider av samme bord, da kan de endesnues slik det passer best. Og joda, etter å ha pløyd og lagt endel 6toms bord, som så ut som fyrstikker ved siden av hverandre i det store rommet, skjønner man at handverkerne før oss må ha satt pris på brede gulvbord rett fra oppgangssaga. Jo færre bord, jo mindre pløying, og arbeid spart.

Toppskårne gulvbord fra et bygg ved Jonsvatnet, Trondheim. Kun høvlet på oversida, og not eller fjær på begge sider av hvert bord.

Alt i alt vil jeg nok slite med å utkonkurrere Moelven og Forestia når det gjelder å levere store mengder med prisgunstig gulv. Men til restaureringsarbeider, der det ofte handler om å reparere større gulv med å skifte ut enkelte bord, eller å lage nye gulv til mindre rom, er dette måten å gjøre det på.

Sinking i det tradisjonelle snekkerarbeidet

NTNU Tradisjonelt Bygghåndverk har som tema for året «snekring» og da var det nærliggende å lage en eller annen oppbevaring for verktøyet. En av oppgavene i årets læringsarena på Vestlandet var å lage et verktøyskap/ kiste. For meg som jobber hovedsakelig på verkstedet, falt valget straks på et verktøyskap hvor alt verktøyet mitt skal finne plass. Konstruksjonen skulle inneholde tradisjonelle forbindelser, og da var det ganske fort klar at sinking var en stor del av oppgaven.

halvdekt sinking, veldig vanlig på skuffene

I prosjektet brukte jeg både vanlig sinking, men også halvdekt sinking. Når det kommer til oppmerking av disse har det blitt skrevet mye om mangt. Ved nærmere betraktning av sinking av gammelt snekkerarbeid finner en av de rareste sinkene. Både når det gjelder antall og utformingen avviker disse langt fra lærebøkene.

En av de eldre lærebøkene jeg fant er «Sløidlære for skole og hjem» Kjennerud, H.K. Løvdal, Karl, 1911, hvor det blir skrevet om sinking.

Jeg vil ikke gå så veldig langt inn på oppmerking og utarbeiding av sinken etter læreboken. Den som ønsker mer informasjon kan finne en punkt for punkt- gjennomgang av sinking etter Kjennerud- Løvdal sin bok her: https://oalannblog.co/2016/01/23/vanlig-sinking-etter-kjennerud-lovdal/

Men det er noen pussige kommentarer i denne læreboken som fanger oppmerksomheten min.

«Sløidlære for skole og hjem» Kjennerud, H.K. Løvdal, Karl, 1911, S.46

Forfatteren sier at du gjerne kan prøve å få det til, men du trenger ikke å være forundret hvis du finner ut at det er håpløst å prøve. Hvorfor skriver han det? Skal han ikke lære bort hvordan det skal gjøres? Skal han ikke oppmuntre til å prøve å lære det?

Alle som har prøvd å sinke vet at det er en av de vanskeligste øvelsene/ forbindelsene i snekkerfaget. Skal du lage noe som skal bli pent trengs det nok en del øvelse for å få alle sinkene feilfrie og ikke minst at de passer etterpå. Allikevel er det en av de mest brukte forbindelsene vi ser i det tradisjonelle snekkerfaget.

Her kommer kommentaren som bekrefter det en ofte finner når en ser sinking i det gamle snekkerfaget. Når en ser litt nærmere på vindus- og dørkarmer, enkle kasser og redskapsoppbevaring, og i det hele tatt der det ikke synes, finner en ganske grove og stusselige sinker. Ofte er vinkelen skjært på frihånd, og vangene i samme tappen har forskjellige vinkler. Siden tappene uansett blir overført gjennom rissing av tappstykke mot tappholstykket, spiller det ingen rolle hvordan det ser ut. Vinklene blir overført på motstykke og skjært passende til tappen. Så hvorfor bruke all den tiden til oppmerkingen hvis en uansett bare kopierer vinklene på motstykke? Her er det mye tid å spare for den som er litt dreven med dette. Det meste av oppmerking faller da bort, og det er den mest tidskrevende delen av hele jobben.

Allikevel er sinking en del av snekkerens ære og lidenskap til yrket. De som har jobbet på verkstedet og med faste formål, har gjerne laget mal til de enkelte oppgavene de hadde.

Under et besøk i kisteverkstedene på Mjøsvågen, Osterøy, fant jeg en del maler til dør og vindusproduksjon. Her viser det seg at standardmål for dør og vinduskarmer allerede eksisterte. Disse lot seg tilpasse ved behov men som regel var tømmertykkelsen på 3« målgivende.

Vinkelen på de fleste sinkemalene lå omkring 9-11 grader. Dette kjenner en igjen fra kilevinkelen på høvelen, eller kilevinkelen generelt som er kjent med best holde/ kileevne. Jeg fant dessverre ingen maler til kisteproduksjon. Når en ser litt nærmere på kistene ser en at det er forholdsvis få sinker, og at tappene er ganske små. Dette er et fenomen en finner ganske ofte. Det er så vidt en får et sagbladtykkelse inn i de smaleste partiene. Jeg er litt usikker hvorfor det var sånn. En kan tenke seg at de helst ikke skulle synes selv om de oppfylte sin oppgave. Nemlig å kile sidene til hverandre. Eller hadde det noe med produksjonen å gjøre? Var det mindre muligheter for feil? Gikk det fortere å lage?

Når en ser på kisten kan det tenkes at større tapper kunne skjemme utseende mer. Tappene vises. Så jo mindre desto bedre for helhetsuttrykket.

Som jeg ser det, ble sinkene tilpasset formålet. Smale der de ikke skal synes, grove sinker i konstruksjonsdeler (dørkarmer hadde gjerne bare en stor) og pene likestore der det gjerne skulle synes som pynt.

I senere tid har sinkingen forsvunnet fra produksjonen på snekkeriet. Først ble sinkene forenklet for lettere fremstilling (fingersink) og ble senere erstattet med sentrumstapp og Lamello. På grunn av den tidskrevende utarbeidelsen blir den «ordentlige» sinken kun brukt som pynt i dagens møbelproduksjon. Men holdbarheten er nok mye høyere i den tradisjonelle forbindelsen. Uansett utseende, skeiv eller beint.

Nybygg – produksjon og oppsett av en bærekonstruksjon

Det finnes mange fine ting i livet til en handverker

Enkelte perioder hoper herlighetene seg opp, og noen slike perioder har det vært i vinter, på Lærearena Stiklestad. Til vanlig jobber man jo delvis bak en PC, og delvis med å sette i stand gamle, skjeve bygg. Dermed blir det å bygge noe helt nytt i rått tømmer, en fin kontrast i hverdagen. Tettvokst trøndergran, kvae i buksebaken, litt kaffe i koppen, i et miljø av flinke og trivelige medstudenter og veiledere, er noen av trivselsfaktorene i prosjektet vårt.

En garasje av det finere slaget

Bygget vi setter opp skal bli en ny, uisolert garasje for den veghistoriske utstillingen ved Stiklestad Nasjonale Kultursenter, og skal huse en samling med vegarbeidsmaskiner. Huset har ei grunnflate på 6 x 12 meter, i en etasje pluss røst, og er i all hovedsak konstruert i 6 x 6« boks. Syllstokk og raftline består av en enkel 6 « boks, som har fått en kamming i hjørnene. Vi eksperimenterte litt med både enkle hakeskjøter, og rett og skrå fransklås med kile, i skjøtingen av syll og liner.

I lengderetningen består huset av 3 like store seksjoner, langveggene blir holdt sammen av to samhald inni bygget. Nede i gulvplanet er en av gulvåsene plassert under hver samhald. Veggkonstruksjonen består av stolper i 6« boks, og rundt alle vindusåpninger er det litt smekrere staver i 4« x 6«. Mot alle hjørner stives bygget med skråband i 4«x6«. Oppå alle samhald er det felt ned ei storsperre, og takåsene og mønsåsen hviler oppå disse. Tilhugde kabber spikret i sperrene hindrer at åsene sklir nedover.

Flere ganger denne vinteren har jeg møtt opp på Lærearenaen, med litt stille takknemlighet over å komme til dekket bord. På grunn av at jeg var ny på denne lærearenaen i januar, hadde de andre sagd mye av boksen som skulle brukes til selve konstruksjonen av bygget på forhånd. Dermed kunne vi gå rett på og lage alle deler til konstruksjonen. Dette foregikk i den gamle garasjen som dette bygget skal erstatte. Med 2 plussgrader, og sludd servert i 45 graders vinkel av en sur liten kuling, gikk det noen varme tanker til gammelbygget i disse dagene.

Fallgruvene åpner seg ved prefabrikkering

Lærearenaen har tilgang på ei eldre sirkelsag, høvelig plassert 10 meter bortom byggeplassen. Det å kunne sage material «just in time» på plassen, løser mange problemer og bidrar til god framdrift i prosjektet. For å holde styr på hvem som lager hva, har vi laget enkle skisser av alle fire fasader, der vi nummerer alle konstruksjonsdeler på disse. I tillegg lagde vi lister der vi skrev navnet vårt på delen når vi begynte på den, og krysset delen ut når den var helt ferdig.

En enkel ku med to riss ble brukt for å merke bredda på tappen og tapphullet. På tross av alle system og diskusjoner er det likevel fort gjort at streken sto igjen, og at noen av tappene ble for trange. Og jo flere folk som deltar, desto større blir mulighetene for litt forskjellige måter å gjøre ting på. En viktig lærdom ble at mange handverkere, og stor grad av prefabrikkering, øker behovet for system og kontroll. Alle arbeidslag med respekt for seg selv er oppmerksom på referansesiden, må vite. Selv om dette er sagd tømmer, kunne fort gamlesaga vår slenge en liten kvart- tomme på dimensjonen, nok til at vi måtte bestemme oss for hvilke sider som skal være slett, altså referanseside.

Overkant gulvplan, utside vegger, og underkant raftline ble logisk nok valgt som slette sider. Senere ble samhaldene som er felt ned over raftlina, felt ned i forhold til underkant av raftlina. Underveis i produksjonen markerer vi referansesidene med en liten trekant med blyanten. Slik sorterte vi vakant og andre skavanker dit det var best å legge den på hver enkelt del.

Square rule og mill rule

I løpet av vinteren har jeg lært at enkelte, men neppe alle amerikanerne, skiller på «mill rule» og «square rule». Førstnevnte handler om å måle ut fra slette sider på sagd material som er jevn, mens sistnevnte innebærer å jobbe ut fra slette sider og beine linjer, som konstrueres i ujamnt tømmer som ikke nødvendigvis er sagd, der disse sidene kun hogges slett der du har bruk for det, for eksempel i hjørner og sammenføyninger. I dette prosjektet er vi vel på en tilnærma «Mill Rule», der vi i tillegg har tatt høyde for litt ujamn saging, med å være nøye på referansesiden. Med på kjøpet fikk vi også noen gode konstruksjonsdiskusjoner underveis. 6« høyde på tømmeret er egentlig ikke så mye, og fordeling av ved og høyde i sammenføyningene blir viktig å tenke på. Hvor går kreftene? Hvor er det størst fare for brudd? Hvilken del i sammenføyningen trenger mest ved?

Reising av bygget

Før neste samling, hadde driftige museumsarbeidere på Stiklestad fjernet gammelgarasjen, gjort klar tomta i mildværet, og lagt an solide granittblokker til holdstein under hjørner og langsyll. Så dermed kunne vi gå rett på legobyggingen, med andre ord. Etter å ha lagt opp langsyll, tverrsyll og gulvåser, og tatt diagonalene, virket det som en god idè å prøve alle staver og deler til raftlina, det er jo som kjent litt trasig å måtte stå i løse lufta mens man plages med eventuelle deler som ikke passer. Etter å ha justert litt her og der, stablet vi oss videre oppover.

Å stable opp et slikt bygg, med en kombinasjon av muskler, samt litt hydraulikk og stillaser, går da ganske fort. Underveis i planleggingen ble stivheten i bygget diskutert. Eier vil ha mest mulig plass innvendig, og siden bygget ligger på ei tomt som ikke er så vindutsatt, var flertallet enig i å sette det opp uten skråstiving «tverrskips» under samhaldene. I hver røstende var det jo skråband denne veien uansett, og bygget skal jo ha undertak av stående bord, som vi i utgangspunktet vurderte som en avstivende skive.

Ikke prøv dette hjemme!

Når bygget kom opp, så var det nok at en mann satt oppå takåsen og saget litt, så svaiet det fort et par cm sideveis. Selv om vi slår på bordtak, som vil stive noe, er jo dette kun 6« brede bord, de utgjør ikke en like stiv skive som f. eks brede plater ville gjort. Vi har foreløpig spikret på midlertidige skråband her, og løser nok dette med å felle inn rotknær under samhaldene, som ikke stjeler noe gulvplass.

Lonesome Korona Blues

Vi fortsatte med kledningen på bygget, men midt i dette kom naturen og viste sine krefter til oss. Ikke i form av vind, skred eller flom, men med et lite virus fra Kina som har stoppet all videre bygging inntil videre. Vinterens bygging har i alle fall vært rik på erfaringer, og det å diskutere og prøve ut løsninger, øker forståelsen og tryggheten i løsningene man velger.

Stavbygg på Stiklestad

Fra saga til utstillingslokale

På vår læringsarena på Stiklestad nasjonale kultursenter har mi studentgruppe i år hatt fokus på et prosjekt der vi har satt opp et tradisjonelt stavbygg. Jeg vil her vise prosessen fra granstokker saget på en 100 års gammel sag med 9 hk elektrisk motor, til et ferdig bygg på 6 x 12 meter. Bygget skal brukes til utstilling på museet på Stiklestad.

På saga

Dette året ble det kjøpt inn ferdig hogd grantømmer til prosjektet siden vi var for seint ute til å hogge tømmer til prosjektet selv. Forrige studieår fikk vi starta i skogen med uttak av furutømmer til prosjektet som vi arbeidet med da. Det var en laftet ferdastall til Stiklastadir, som er en del av Per Steinar og Kai sin Bacheloroppgave. Dette året er det Håvard Stuberg, Rolf Anders Lein og Jostein Utstumo som er våre veiledere.

Å sage tømmer på en sirkelsag på gammelmåten er en utfordring, og uten motorisert selvtrekk måtte vi stå for dette selv ved å sveive fram stokken. Motoren som driver bladet er bare på 9 hk, så her måtte vi være fintfølende slik at bladet saget stokken pent og ikke slurte. Dette ga oss utfordringer i starten, men etter hvert som dagene gikk ble arbeidet lettere og bedre, og materialstabelen vokste.

Videre gikk arbeidet ut på å utforme bjelker. Dette gjorde vi ved å sage ut 6 x 6 og 5 x 5 tommers bjelker, og å måle 3 tommer utfra midten. Med at vi ble mer vant med sagen og lærte oss å lytte til den, begynte tingene å gå raskere og etter hvert lignet det på en produksjon. En av tingene som vi kom fram til er at å blinke tømmeret på forhånd er kjempeviktig.

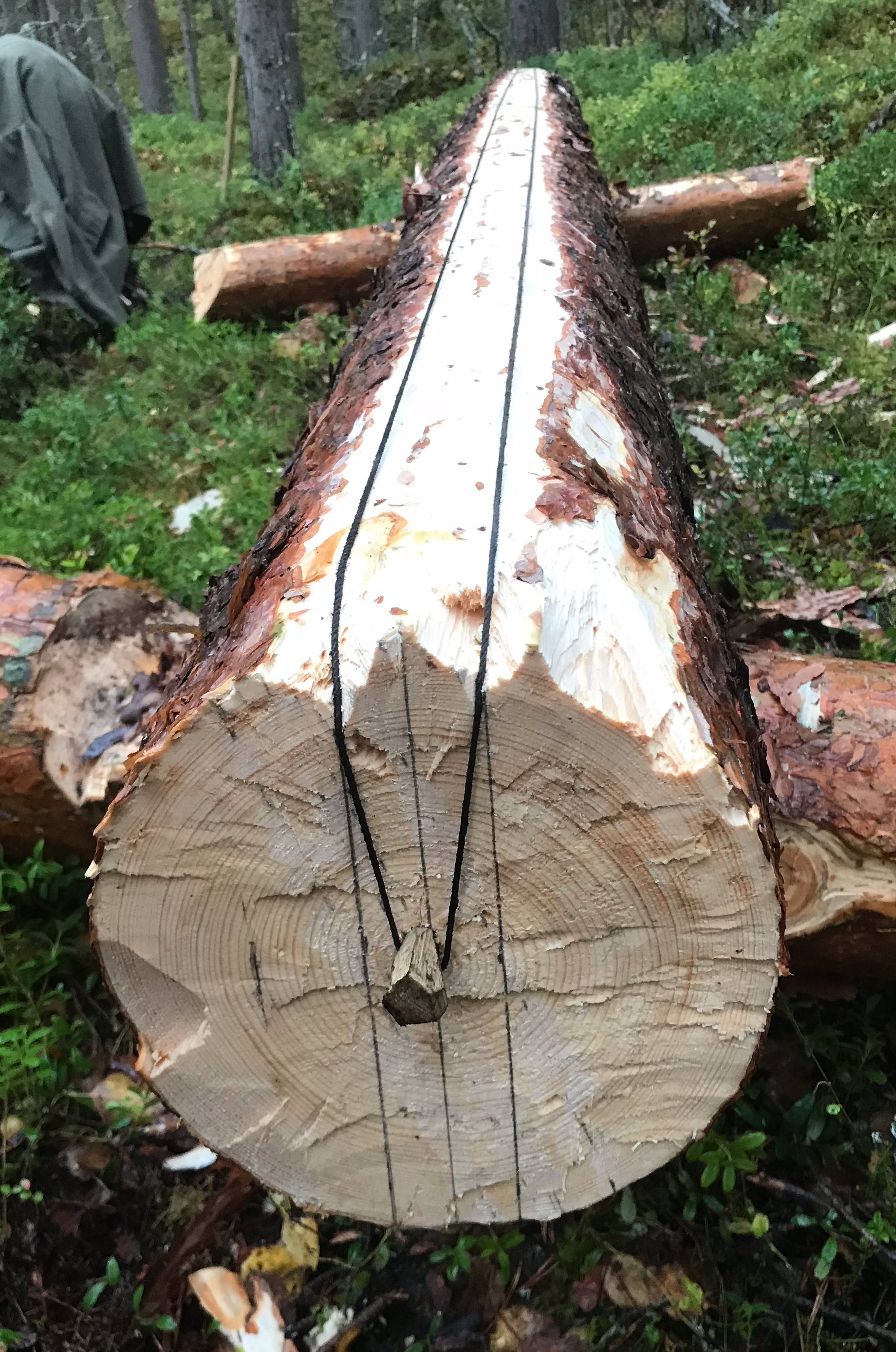

Det aller beste er å blinke tømmeret i skogen.,- Da har du på forhånd har regnet ut hvor mye tømmer du trenger og hvilken dimensjon du trenger til dette. Siden vi i dette tilfellet ikke hadde hugget tømmeret selv, måtte vi ta til takke med det tømmeret som ble levert til oss på saga. Da måtte vi nøye oss med det nest beste, å velge ut riktige stokker av tømmerlunnen etter det vi skulle sage. Her er det viktig å ha et system som alle er gjort kjent med på forhånd og det bør våre så enkelt som mulig- Her hadde vi en bratt læringskurve og gjorde en del feil i starten. Vi var for optimistiske i forhold til det faktiske skurutbyttet av den enkelte stokken.

Det ble derfor litt variasjon i dimensjonen på den første materialen vi saga.

Tømringa

Da vi var ferdig på saga startet sammenhogging av tømmeret til ferdig bygg. For å ha styring på produksjonen av de ulike delene laga vi 4 deler. Den første viste langveggen og alle sammenføyningene.,-

den andre røstveggen, det tredje arket viser alle veggene med bjelkene nummererte.

Det fjerde arket var ei liste over alle bygningsdelene med eget nummer, navn på del og ferdig x og hvem som hadde laget denne. Dette systemet skulle vise seg å fungere utmerket. Hvis noen var borte noen dager og kom tilbake, kunne han bare kontrollere med listen hvor han hadde avsluttet sist. For så å fortsette videre på samme stokk som han hadde jobbet på sist.

Deretter laget vi mal og ku. Mal laget vi to stykker en for topp og bunnsvill og en for staver. På malen til topp og bunn svillen benyttet vi forskjellige farger tusj til å markere tapphull, hull til strever, vindus staver, dør staver og hjørne staver. Dette var et bra system som gjorde det lett og holde orden. Vi laget bare en ku, her burde vi ha hatt 3. En ku er en fysisk mal som vi laget med en tydelig anleggsside og 2 skruer som risset opp både tapp og tapp hull. De to andre ku som vi i ettertid fant ut at vi manglet, var en som hadde passet i tapphullet og en annen som hadde hatt form som tapphullet og kunne vist om tappen kunne kommet inn i tapphullet. I vår produksjon var vi for opptatt av å ikke ta for mye, så alle strekene sto igjen. Dette gjorde at når vi skulle reise bygget, måtte alle tapphullene tilpasses, noe som kostet oss en dag ekstra. I tillegg tror jeg det hadde vært raskere å tappe ut hullene hvis du hadde brukt en ku istedenfor å måtte opp med tommestokken hele tiden. Vi benyttet 3 forskjellige sammenføyninger på topp og bunnsvillene.

Hakeskjøter, rett fransklås og skrå fransklås. Etter min mening fungerte de franske låsene best. Når de var sammen, var det bare å stramme de med kiler og alt var låst og solid. Hakeskjøtene var mere upresise og i toppsvillen måtte vi bruke Dumling for å holde de sammen. Fordelen med hakeskjøt er produksjonstiden som vel var ca. 10% av tiden det tok å lage franskskjøt.

Etter at alle tapphullene og sammenføyningene var sjekket og prøvd, tilpasset vi taksperrene og spikret på holdere til takåsene. Etter det var det bare å reise bygget.

Til neste år skal vi lage vinduer og dører til bygget.

Vi studenter fra NTNU var Bianca Rose, Morten Pedersen, Preben Nilsen, Robert Otnes og Ken Lorentzen

Kledning

Vått, mildt og vindfullt klima.

På vestlandet er ein kjent med vått og vindfullt klima. Dette har det vore teke omsyn til gjennom tidene ved oppsetting av hus. Som oftast er eine endeveggen orientert mot den dominerande værretninga, og gavlveggen er ein del av ei sval/ skåle eller eit skot. Svala beskyttar tømmeret til huset, og blir å sjå på som ein slitedel. Ein kjem då unna med å kle den minste veggen til huset. Ein ser og at tuna er orientert i rekke slik at husa “tek av” for kvarandre.

Sangarstemne i rekketunet. Romsdalsmuseets fotoarkiv.

Hammervollstua frå Eidsvåg i Langfjorden er eit langt todelt hus. Eine delen er ei alderdommeleg årestue med eldstad midt på golvet og ljore i taket. Den andre delen er ei tømmerstue bygd 1822 med gang, kove og kammers. Eldstaden er ein peis i eine hjørnet med skorsteinspipe. I kvar ende på huset er det skåler/ skot.

Familien Hammervoll. Romsdalsmuseets fotoarkiv

Huset blei flytta til Romsdalsmuseet i 1927/28. Seinare blei både løa og stabburet flytta, og dannar i dag eit firkanttun, der langveggen på stua er vervegg mot vest! Nesten alt av vind med regn kjem frå vest- sørvest. Tømmeret rekk nesten aldri å tørke opp i mellom regnbygene, så museet har sett seg nøydd til å kle opp veggen for å ta vare på det originale tømmeret.

Å kle eit museumshus som aldri har hatt kledning byr på ein del spørsmål. Kva er tidsriktig, korleis er vindusomramming, materialvalg, overflate, profilar etc.?

Det blei sett på ein del eldre originale hus i Romsdalregionen for å ha som grunnlag til eit val. Ståande tømmermannspanel i furu med bredder etter stokken med høvla overflater og profil i sida på påbordet går igjen på tidstypisk 1850 stil.

Kledningsprofil frå Vorpeneset, Langfjorden

Det blei fellt nokre furutre på museumsområdet, og dei blei saga til ukanta tomsbord og la dei på granstrø til tørking ein luftig stad. Etter tørk blei kantane skore rein for geitved, og margsida som er yttersida høvla med okshøvel. Deretter blei borda sett i skottbenken, https://skottbenk.com/category/geografisk-plassering/noreg/more-og-romsdal-noreg/fraena/ kopi av Lømyrbenken som var ordna i anledninga ,og retta med skottoksen, og tilslutt blei det profilert ein kvartstaff med kant.

Før arbeidet på veggen starta blei det satt opp eit stillas eit stykke frå veggen med presenning over frå takskjegget for å kunne arbeide nokonlunde tørt og få sleppe å få ufsedråpen i nakken.

Veggen er lekta med noko oppretting. Lektene er skore ut av ein plank til 2×5/4 toms i rein alved. 5 kvart dannar god lufting bak kledninga og for tømmeret. Underliggerane ved skilleveggsnover, dør og vindu var dei første borda som blei montert. Så var det å leite fram og sortere passelege breidder og få det til å gå opp i dei ulike felta med både underliggar og påbord, og ta hensyn til rot og topp. Innfestinga er Mustad 4 toms svart bygningsspikar, ein midt i underliggaren, og to i påbordet i kvar lekte.

Innfesting med svartspikar. Spora etter sirkelsaga er vanskeleg å høvle vekk nære kvisten.

Det ferdige kledde huset framstår med eit anna uttrykk enn tidlegare, men ein kan tru at stilen som er valgt med alfuru som skal stå ubehandla og bli vergrå peikar imot noko som kan opplevast som tidsriktig. Og ikkje minst med desse milde og våte vintrane er det godt for tømmeret å få god lufting og tørke opp.

Dei ulike bredden på borda skapar liv i veggen.

Om ikkje anna er nemnt er foto/ film ved forfattar.

Kjelder: -Bjørn Austigard
-Lokale bygg
-Romsdalsmuseets fotoarkiv

Bordkledning Hammervollstua

Med tradisjonshandverkerens fagkunnskap i tolkning av arkeologisk materiale

Denne bloggposten er en del av Bacheloroppgaven til Per Steinar Brevik og Kai Johansen på studiet Tradisjonelt bygghandverk ved NTNU.

«Laft i Trondheim i tidlig middelalder.

Dokumentasjon, tolkning og rekonstruksjon av bygninger, handlinger og verktøy ut i fra arkeologiske kilder – fra handverkerens ståsted.»

På forespørsel fra NIKU https://www.niku.no/en/trondheim/ ble vi bedt om se over en større mengde med gjenstander i tre som var gravd ut i forbindelse med Klemenskirkeutgravningen i Trondheim, hovedsaklig i 2017. Vi dro til Trondheim med vår store kassebil, og lastet opp bilen med arkeologisk materiale. På tur til Verdal hadde vi med oss flere hundre arkeologiske objekter, nitidig surret i plastfolie for å hindre uttørkning. Her var det alt fra laftestokker på 2,5 meter, stolper til sleppveggg, gulvbord til små fragmenter på bare noen cm.

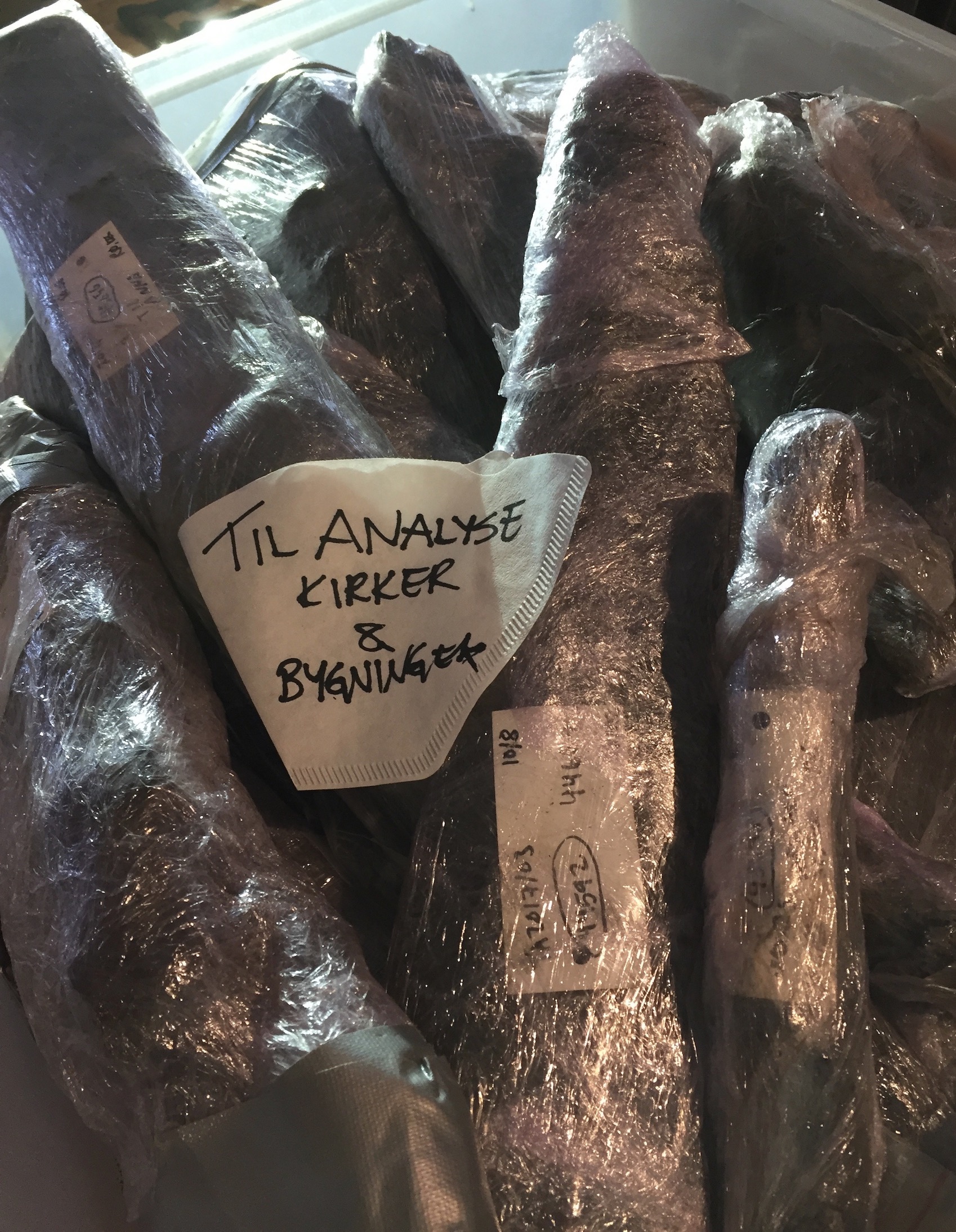

Her er en av mange bokser med gjenstander som vi undersøkte. Foto Per S. Brevik.

Dette var materiale som var oppbevart på et kjølig, mørkt lager, med den tanke at de skulle analyseres litt grundigere før evt. valget om destruering eller konservering ble tatt.

Vår jobb var først å velge ut gjenstandene vi som handverkere trodde kunne inneholde verktøyspor, deretter skulle vi om mulig si noe om verktøy, arbeidsprosess, materialkvalitet og evt hva denne gjenstanden har hatt for funksjon om det ikke allerede var opplagt.

Første delen var å pakke ut gjenstanden å vaske den. Foto K.Johansen

Nå er gjenstanden klar til undersøkelse. Foto K.Johansen

Materialet var svært skjørt så vi måtte være veldig forsiktig så ikke vi påførte noen mekanisk skade på materialet. foto K.Johansen

Vi måtte pakke ut, rengjøre og vaske, for så å studere grundig og notere ned de observasjoner vi gjorde på hvert objekt. Etterpå måtte vi fukte det godt igjen før innpakking i ny plastfolie. Vi ble oppfordret til å IKKE bruke noen oppvarming i rommet der vi skulle jobbe av hensyn uttørking av gjenstandene, så det var kaldt å vaske dette materialet i 1 varmegrad, som vi har i laftehallen vår i januar.

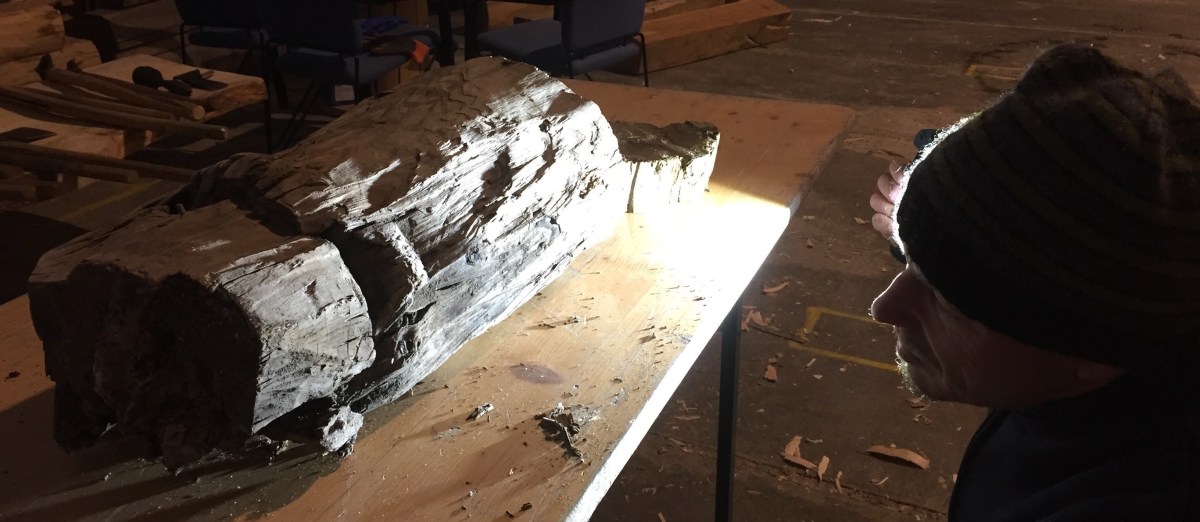

Slepelys var helt avgjørende for å kunne se og tolke verktøyspor, materialet var sterkt nedbrutt og den opprinnelige overflaten ofte slitt bort. Foto P.S.Brevik.

Her er en liten smakebit av materialet vi studerte.

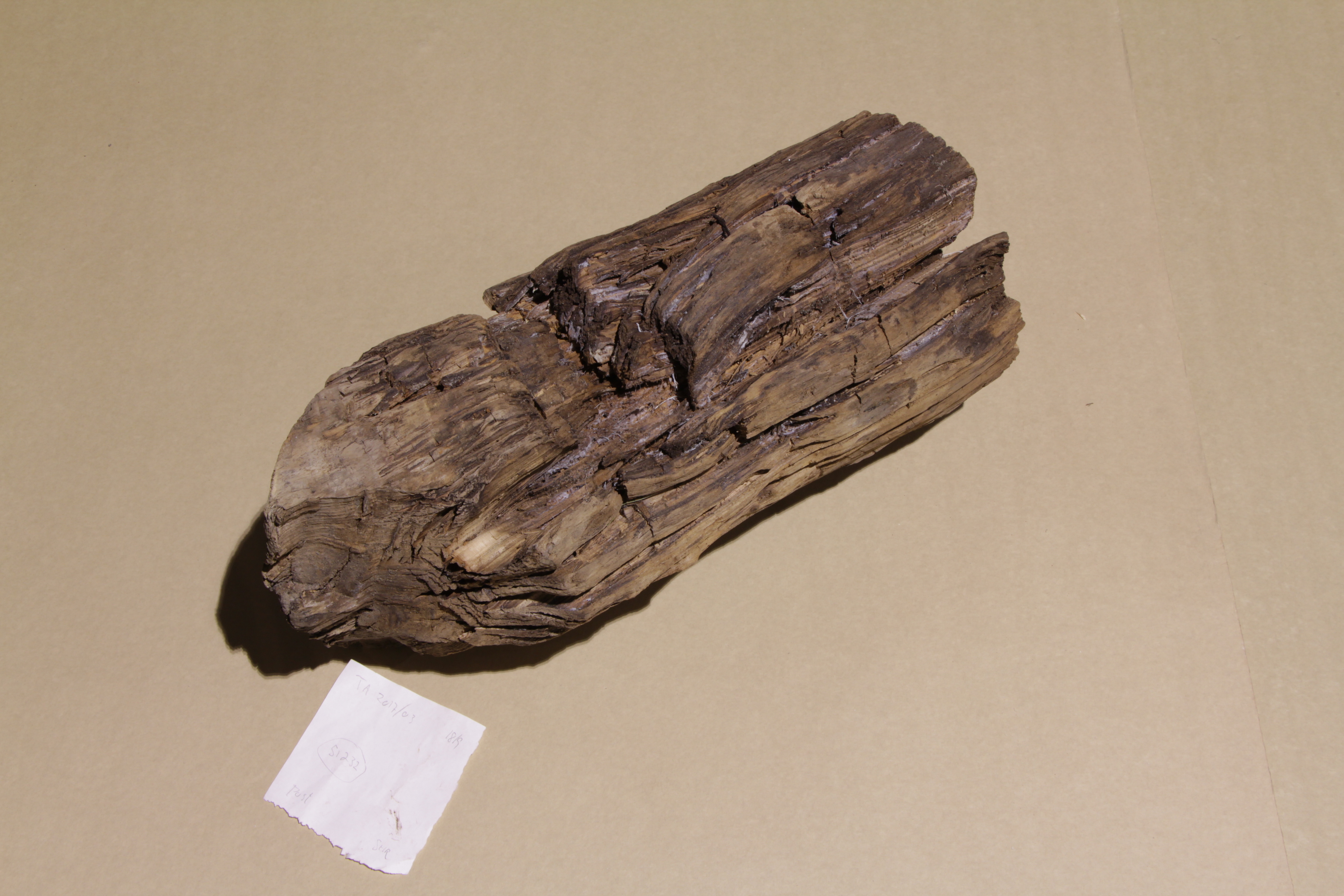

Stokkende funnet stående i jorden, trolig felleskår, og vagehogg for transport . Terje Thun hadde tatt dendrokronologiske prøver av denne stokken, dessverre var den ikke pakket inn i ettertid så den var svært inntørket og deformert. Foto P.S.Brevik

Gran, stokkende med uttak for transport, vagehogg, her ser vi tydelig bearbeiding mot enden av stokken, denne var også tatt dendrokronologisk prøve av, og også denne manglet innpakking etterpå så den var tørket helt inn. Foto P.S.Brevik

Liten fjøl med mange verktøy/arbeidsspor. Den var i tilegg full av skall fra hasselnøtter når vi vasket den ren. Så da vet vi hva handverkerne småspiste på 1000-tallet mellom måltidene. Sirkelformene som kan ses på overflaten er avtrykk etter nøtteskall. Foto P.S.Brevik

Samme fjøl fra enden. Vi ser at den er tatt ut langt fra marg. Helt tydelig at kappingen har foregått med øks og ikke sag. Foto P.S.Brevik

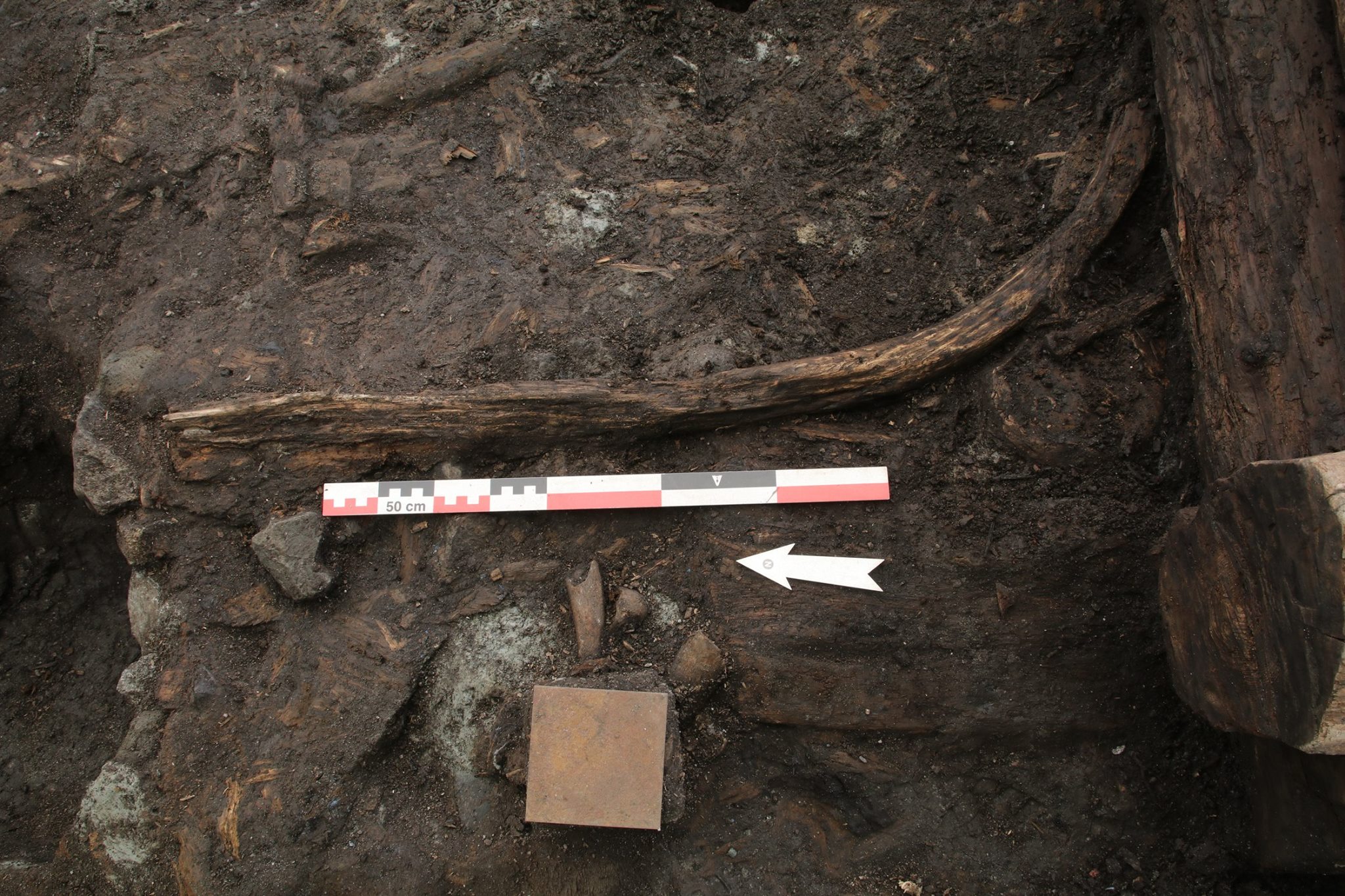

56560705_2114225981965030_7042492673076232192_o — Meien, Sledemeien som vi etterhvert tolket det til, som den ble funnet i felt. Foto: Kristoffer Brink, NIKU.

Boat rib

En artig sak var et lite, bøyd trestykke med påskriften «boat rib». Dette er et eksempel på et funn som var tolket som en del til en båt og som trolig ville blitt destruert hvis ikke handverkerens øyne hadde undersøkt den nærmere.

Vi har tilat oss å klippe ut teksten fra facebooksiden til Klemenskirkeutgravningen: https://www.facebook.com/klemenskirkenutgravningtrondheim/?__tn__=%2Cd%2CP-R&eid=ARB68u4xSLcyTopzJpISVf96RxQ9TXZEg6Ii6PyKr2UVyT8NRfWLUI0Cc7pHyldbKuJR6B1QMsPfZFdO

«Ukens funn!
I bakgården til en av bygningene våre fra vikingtid har man benyttet seg av gjenbrukt tremateriale til å skape en fast overflate å gå på. Blant annet har man gjenbrukt flere båtdeler og overflødig bygningsmateriale fra produksjonsprosesser. I tillegg til det gjenbrukte trematerialet fant vi også en spesiell gjenstand som var kastet eller deponert i bakgården; nemlig et bøyd trestykke med fire plugghull. Per Steinar Brevik og Kai Johansen ved Stiklestad Nasjonale Kultursenter arbeider med tradisjonelt bygghåndverk på NTNU, og de har opplyst oss om at dette er en meie til en slede eller kjelke!

Meien er ca. en meter lang, med en omkrets på omkring 12 cm på det tykkeste. Trestykket buer oppover i den ene enden, mens den lengste delen er flat og har ligget i kontakt med bakken når man har trukket kjelken. I den buede enden er det to plugghull (med bevart plugg) som går gjennom trestykket fra siden; disse har festet meien til kjelkedekket. I den flate delen av meien er det to plugghull som går vertikalt igjennom stykket fra oversiden; disse har festet meien til pålene/trestykkene som har båret kjelkedekket.

Kjelker eller sleder har blitt brukt som transportmiddel i nordlige områder i lang tid. I Norge har vi bevarte rester av sleder fra jernalderen og fremover, men de har sannsynligvis vært i bruk lenge før dette. De mest kjente sledene er nok de vi kjenner til fra Oseberg og Gokstad skipsbegravelsene, hvor det i Oseberg skipet ble funnet hele fire velbevarte sleder. Av disse er det spesielt én som har meier som ligner den vi har funnet i Søndre gate. Det dreier seg om en spinkel arbeidskjelke – kanskje brukt til å frakte varer og utstyr.»

Her er ene enden på «boat rib» vi stusset på plasseringen av og pluggene som vi fant , vi kom opp med vårt eget forslag etterhvert, til funksjon. Foto P.S.Brevik

Her er nærbilde av plugghullene i gjenstanden som er benevnt som» boat rib», vi vasket og undersøkte den nærmere og vår tolkning er at dette er en meie til en slede. Foto P.S.Brevik.

En oppsummering

Jevnt over var materialet var svært nedbrutt og skjørt. Bevaringsforholdene hadde vært relativt bra, men i forhold til nedbrytning og sammenpressning/ deformering av gjenstandene var det en del skader på materialet.

Noe av materialet var sterkt nedbrutt og skjørt, denne halvkløyvningen hadde blitt brutt i to, trolig når den skulle flyttes ut fra gravefeltet, det er vanskelig å lese verktøyspor på så deformert og skjørt materiale. Foto P.S.Brevik

Til sammeligning var vi for noen år siden på Mære i Steinkjer kommune og så på en laftet brønn som ble gravd ut av blåleire, den så ut som om den var tømret igår. Det at alt var løftet ut av kontekst gjorde også at vi mistet forståelsen for sammenhengen som stokkene hadde hatt i foholdt til konstruksjoner og hverandre. Vi fikk ikke så mye kunnskap ut av materialet som vi hadde håpet på, vi trodde nok at gjenstandene skulle være i en bedre tilstand enn de var.Tidspress gjorde også at vi ikke fikk gått gjennom så mye som vi hadde håpet på, men vi forsøkte å velge ut det vi mente var mest interessant og med størst potensiale.

Likevel, en god del detaljer rundt verktøy, materialkvalitet og funksjon klarte vi å tolke og mene noe om. Vi får håpe at arkeologene på NIKU syns det var en informativ tilbakemelding, det var ihvertfall litt mer handverkskunnskap enn de hadde om materialet før vi undersøkte det.

Her er et eksempel på vår dokumentasjon av materialet vi undersøkte, dette ble levert til NIKU sammen med gjenstandene, når vi var ferdige. Exel-dokumentet er litt sammenklemt i forhold til bloggformatet.

Kontekst	Prøve/funn ID	NIKU beskrivelse	Per Steinar og Kai beskrivelse
51232		Bygning D og bygning B, innvendig stolpe. Helt inntørket stolpe, må kastes etter dokumentasjon.	Stolpe med tydelige spor etter bearbeiding med øks. Hurtigvokst gran, svært trolig rotstokk, altså den nederste delen av treet. Stokkens V-form i enden er trolig etter fellinga i skogen, og det omkring 2 tommer dype og 2,5 tommer brede rektangulære innhogget noe ovenfor dette et hakk laget for festing til tømmervagen under transport fra hogstplassen, tradisjonelt kalt vagehogg. Det er signaturspor etter øks i felleskåret som kan tyde på øks med eggbredde på 2,5-3 tommer (6,5-8cm) Trolig har personen som felte treet flyttet seg rundt det til motsatt side og fortsatt hogginga ved å holde øksa likt når han skulle hogge bakskåret, og ikke hogd alt fra samme side og ved å skifte tak på øksa ved fellinga. Stokken gir nokså mye informasjon både om hogst, transport og felleteknikk, og bør ta vare på som referanse for undervisning / formidling.
53813	53819	Bygning C. Stolpe i sleppverkskonstruksjon. Helt inntørket, kastes etter dokumentasjon.	Stolpe med spor etter bearbeiding med øks. Hurtigvokst gran, trolig rotstokk (nederste delen av treet). Stokken er kappet i rotenden med øks, og det er trolig rester etter felleskår og vagehogg. Felleskåret står gjen som en liten skråkant ved kappinga. Vagehogget er trykt sammen av kompresjonsskader i stokken. Stokken har avfasing mot rotenden, trolig er dette gjort for å spisse den noe før nedgraving. Det er lite verktøyspor å se på grunn av slitasje. Kun noe spor etter øks som var mulig å se. Stokken gir noe informasjon hogst og transport, bør vurderes å tas vare på som referanse for undervisning / formidling.
45184	45461	Bygning A. NØ gavlsvill. Rettvokst, sannsynlig helstokk. Restene etter at stokken ble saget før konservering. Tett med grener, c	Inntørket. Lite å si om denne. Gran?. Ser nokså ubearbeidet ut for det meste. Enkelte øksehogg i rett vinkel på overflate. Kvistet med øks. Overflate kan tyde på at bark er løypt, forsommerhugst?
41232	Dendro, uklart nr.	Bygning A, gavlstokk. Rester etter at stokken ble saget før konservering.	Lite informasjon å hente, dårlig tilstand. Overflater som kan sees virker ubearbeidet. Stor kvist, venstrevridd (solvinn) og tettvokst vekst. Furu? Trolig 2. eller 3. stokk fra rota. Umulig å si mye om grad av bearbeiding og om det kan ha vært medfar i den.
46060	46162	Bygning B, mulig SØ-vendt langveggsvill. Kun enden er bevart?	Tettvokst, furu? Lite og små kvist kan tyde på rotstokk. Dårlig forfatning, ikke mulig å se noe bearbeidingsspor. Flattrykt tverrsnitt, men vanskelig å si om dette skyldes opprinnelig form eller komprimering i kulturlag.
48112	48218	Treprøve, ikke på lista	Liten trepinne, ingen vesentlig info å se.
46636		Bygning B, mulig gavlsvill?	Svill. Ingen info å se, samme hovdform som 46060
46497	46539	Treprøve, ikke på lista	Tilspisset trestykke. Delen er fra større stokk med diameter 25-30cm? Trolig avfall fra kløyving eller annen bearbeiding av stokk. Har to utkløyvde og en side yteved.
46687		Bygning B, mulig langveggsvill. Stor stokk, tilhugget begge sider.	Furu? Øksespor i den ene enden, tilspisset? Svært vanskelig å se spor og hvor mye den er bearbeidet. Mulig del av sleppverk?
43585	44114	Treprøve, ikke på lista	Stykket er hentet fra større, trolig en bearbeidet rest etter kløyving eller tilhogging. Trolig brukt som påle, spisset med øks.
49450	50323	Står ikke på lista	Planke, trolig gulvbord. Svært slitt på begge sider, kvister står ut. Ingen verktøyspor. Trolig er bordet kløyvd ut som 1. bord i stokk fra marg.
44679	44688	Bygning A. Avstiver i moldbenk. Gjenbrukt halvkløyvd lunne med plugger. Mulig avfaset på undersiden.	Kvartkløyving hvor margsiden er økset til etter kløyving. Øksespor på ryggen på margsiden og i enden(kapping). To treplugger, begge av tettvoskt materiale og tatt ut av større trestykke, kun grovt bearbeidet før de er slått i hullet.
46243		Bygning B, indre romdeler. Stor stokk.	Furu, svært seinvokst og mye kjerneved. Sterkt hørevridd vekst. Trolig vokst i fjell, myrterreng. Avfaset i den ene enden, mulig tilpassing til grøyp i vegg/stolpe. Flathugget på den ene sida, i samme vinkel som avfasning i enden. Tilpassing mot golv/vegg?
46687		Bygning B, mulig langveggsvill. Stor stokk, tilhugget begge sider.	To stokker med samme nummer! Stokk med marg, ser ut til å være mer bearbeidet fra den ene siden, men det er ikke verktøyspor synlig, kun noe på kvister. Disse stikker ut og kan si noe om form før den er skadet og komprimert. Kan ha vært noe trapesformet med en rett og en buet side. Kan ha hatt fals øverst på den flateste siden (innside med fals for vegg el. golv? Trolig svært endret i form pga kompresjon.
44790		Mulig samtidig med bygning B. Båtdel? Meget buet.	Buet trestykke, en del små kvist, trolig av einer eller tettvokst gran? Usikkert. En del bearbeidet i den bøyde enden. Bøyen er trolig naturvokst og dette er utnyttet i bruken av emnet. Naglehull med trenagl i den bøyde enden, og hull midt på kjelken ligger 90 grader på hverandre. Noe trekantet tversnitt på treet på utsiden av buen. Dette er med stor sannsynlighet en meie til en kjelke/ slede. Av form nokså lik meiene på Gustafsons slede i Oseberg.
41336	41564	Ikke på liste	Planke. Uttak langt fra marg, flaskved. Kappespor i endene. Ellers lite spor ettet uttak, en del små kutt på tvers. Mye skall av hasselnøtt i massene på den. Kan være brukt som «kjøkkenfjøl»?
34689	35097	Ikke på liste	Fjøl. Ingen verktøyspor å se. Uttak nokså langt fra marg. Lite kvist, tettvokst. Førstestokk?
53823		Bygning C, gulv	Golv med tilpassing rundt stolpe. Margnært bord, 1. bord. Urolig ved, en del kvist. Ingen vesentlige spor å se.
53763	53805	Liggende stokk i ukjent veggkonstrukjson. Mulig samtidig med bygning A.	Halvkløyving, tydelig kappet i begge ender. Ingen tydelige spor å se.
47158	53010	Del av flettverk mellom bygning B og ny eiendom.	Staur. Rundstokk ubearbeidet. Tilspisset i rotenden, med få hugg (nokså stor øks?)

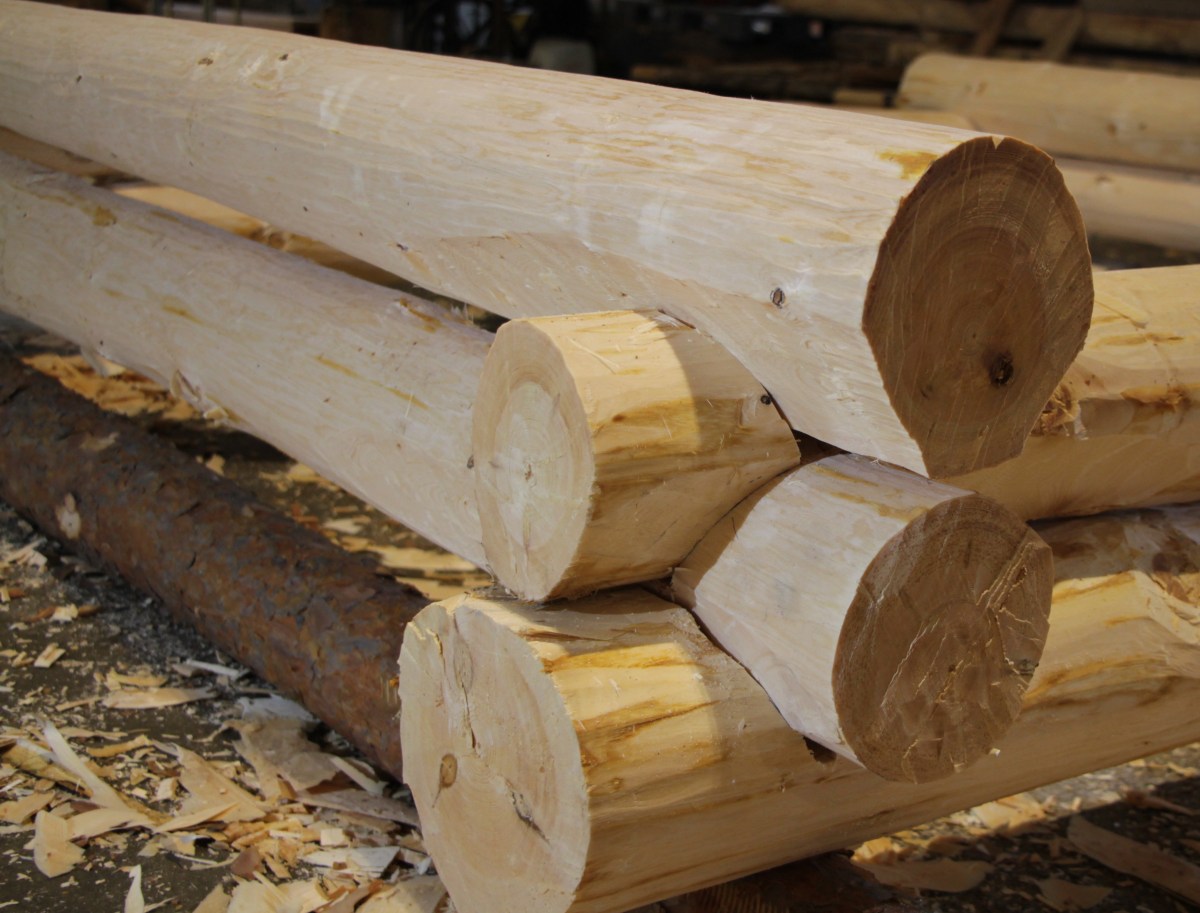

Findalslaft fra før år 1009-et rekonstruksjonsforsøk.

Denne bloggposten er en del av bacheloroppgaven til Per Steinar Brevik og Kai Johansen på studiet Tradisjonelt bygghandverk ved NTNU.

«Laft i Trondheim i tidlig middelalder»

Dokumentasjon, tolkning og rekonstruksjon av bygninger, handlinger og verktøy ut i fra arkeologiske kilder – fra handverkerens ståsted.»

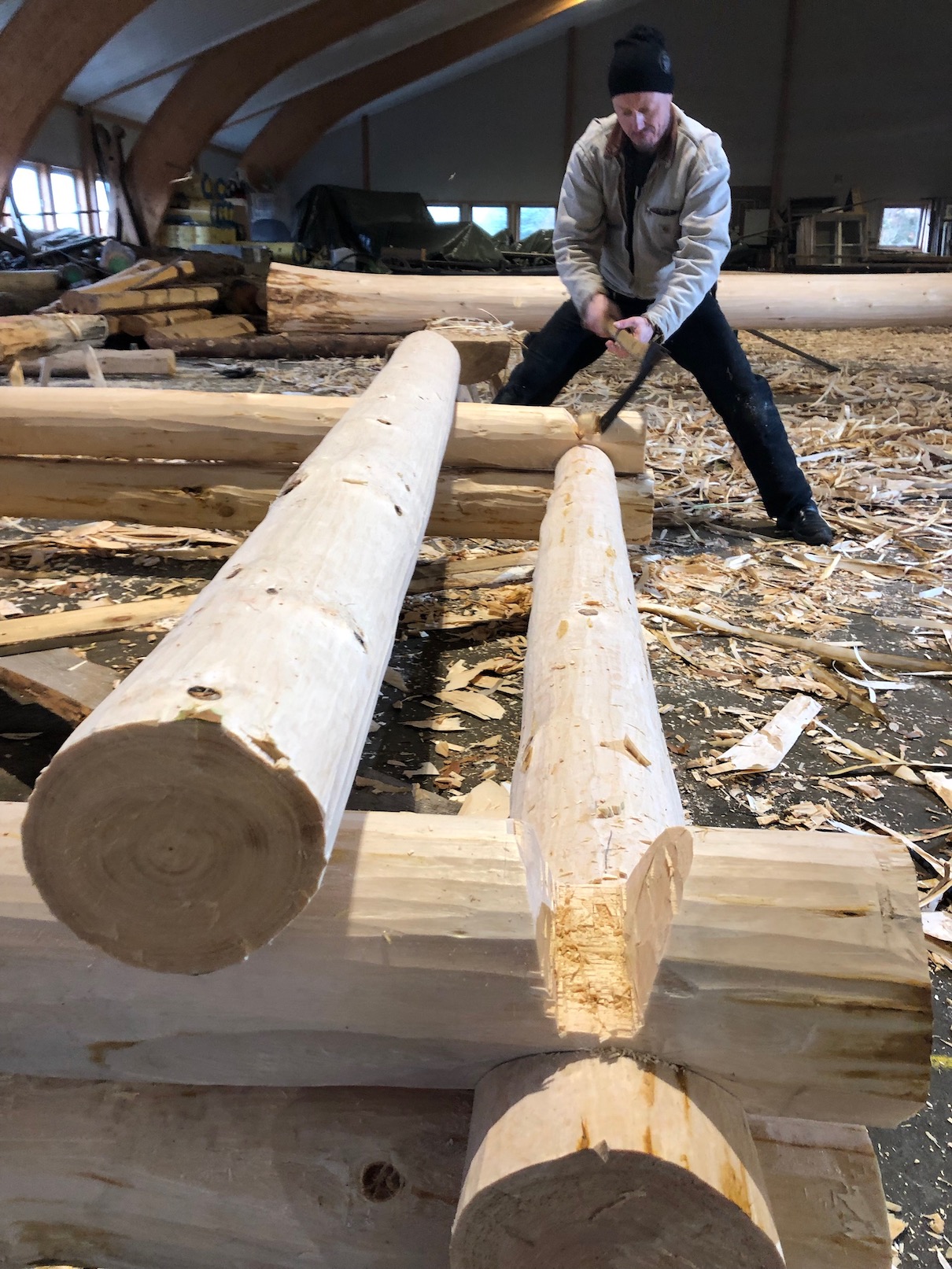

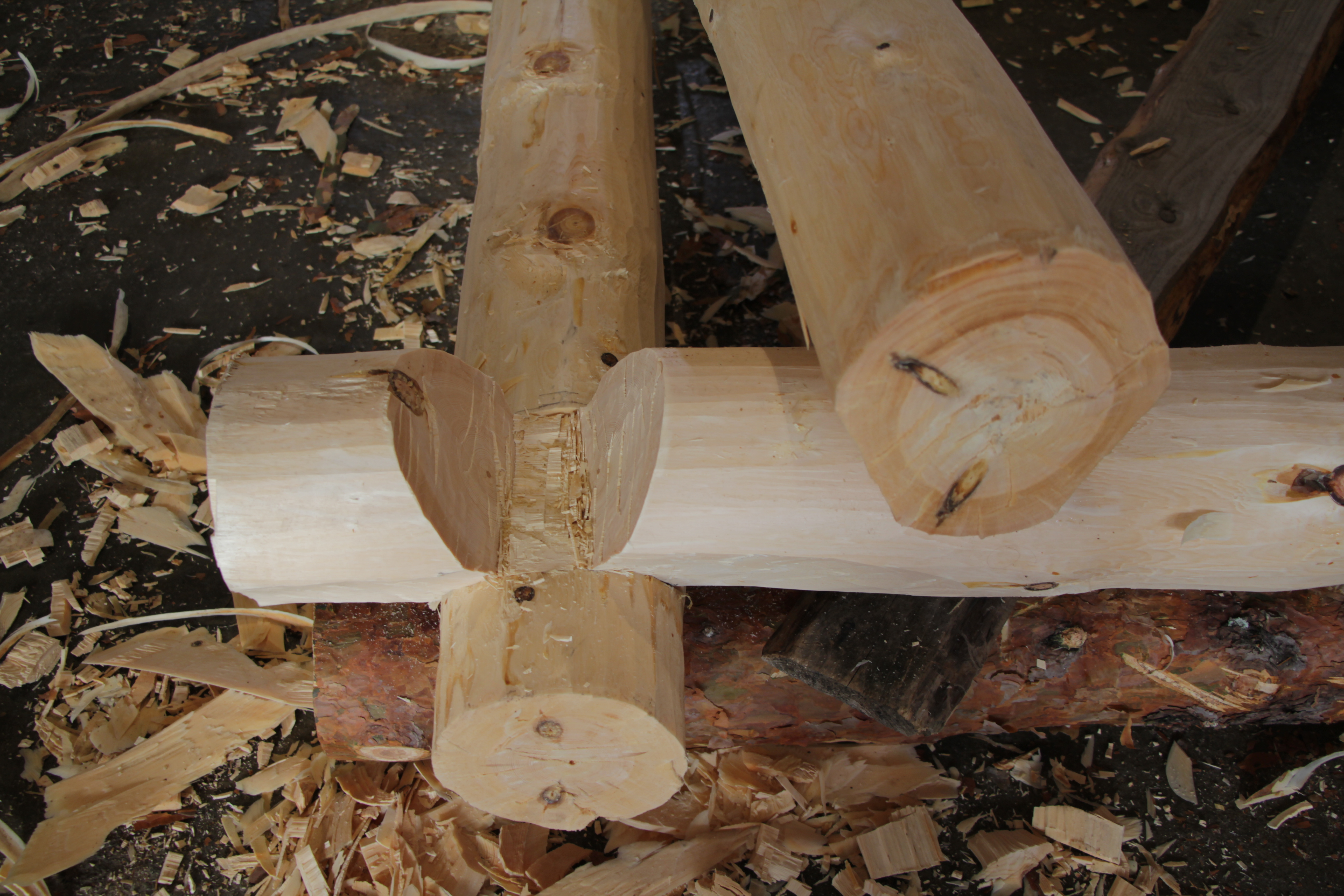

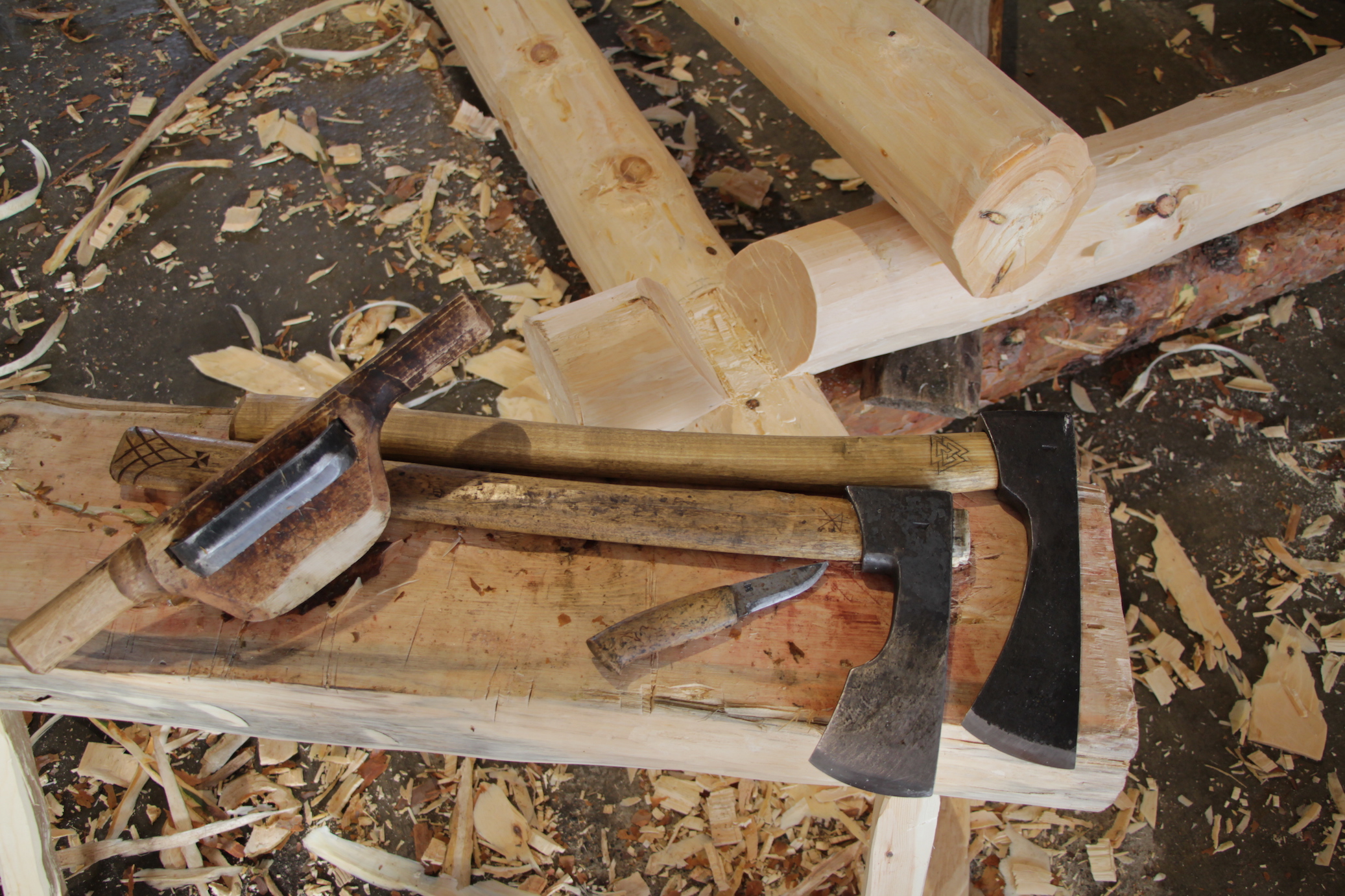

En del av oppgaven gikk ut på å forsøke å gjenskape tømringa i et bevart hjørne av en bygning (kalt bygning 4), funnet under Klemenskirkeutgravingen i Trondheim sentrum, like nord for folkebiblioteket. Her skulle vi både forsøke å gjenskape en prosess og samtidig være bevisst hvilke verktøy og tillærte handlinger vi benytter i arbeidet.

klmenskirka7 — Nova i bygning 4. Foto :NIKU

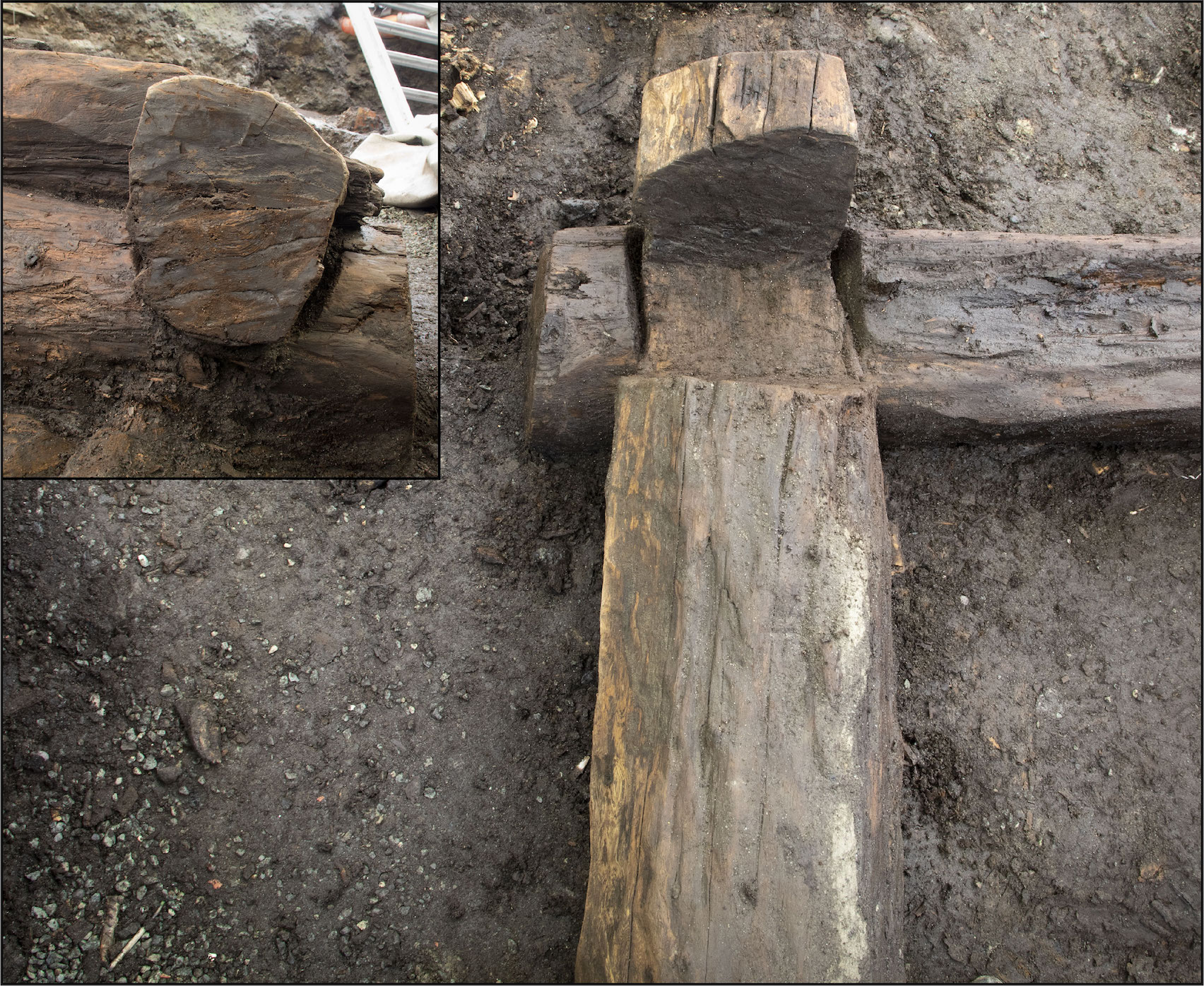

Fig 7_ — Som vi ser er det ingen spor av merking etter lodd i enden på stokken. Grøypa i ryggen på stokken som går ut mot høyre er deformering som følge av vekt og råte. Den ble under utgraving tolket som mulig måsåfår, men det kan utelukkes. Vi fant ingen verktøyspor i sammenheng med denne fordypningen. Foto: NIKU

Begrep

Grøyp: grop,fordypning, av norrønt gróp «renne
Syllstokk: nederste stokken i en vegg.
Overhugg: nedhugget i øverste halvdel av stokken.
Haldhake: verktøy for å feste emnet man jobber med i ønsket posisjon
Kinning: Bearbeiding til en flate i dette tilfellet en trekantet form, annleggsflaten mot underliggende stokk, når den er i vegg.
Fasning: svensk benevnelse på kinning eller fas. Forming/bearbeiding av stokken ut mot knutene.
Lodd: rett opp, 90 grader, vertikal
Vater : verktøy for å se om emnet er horisontalt eller vertikalt
Loddefjøl: verktøy for å merke og kontrollere lodd.

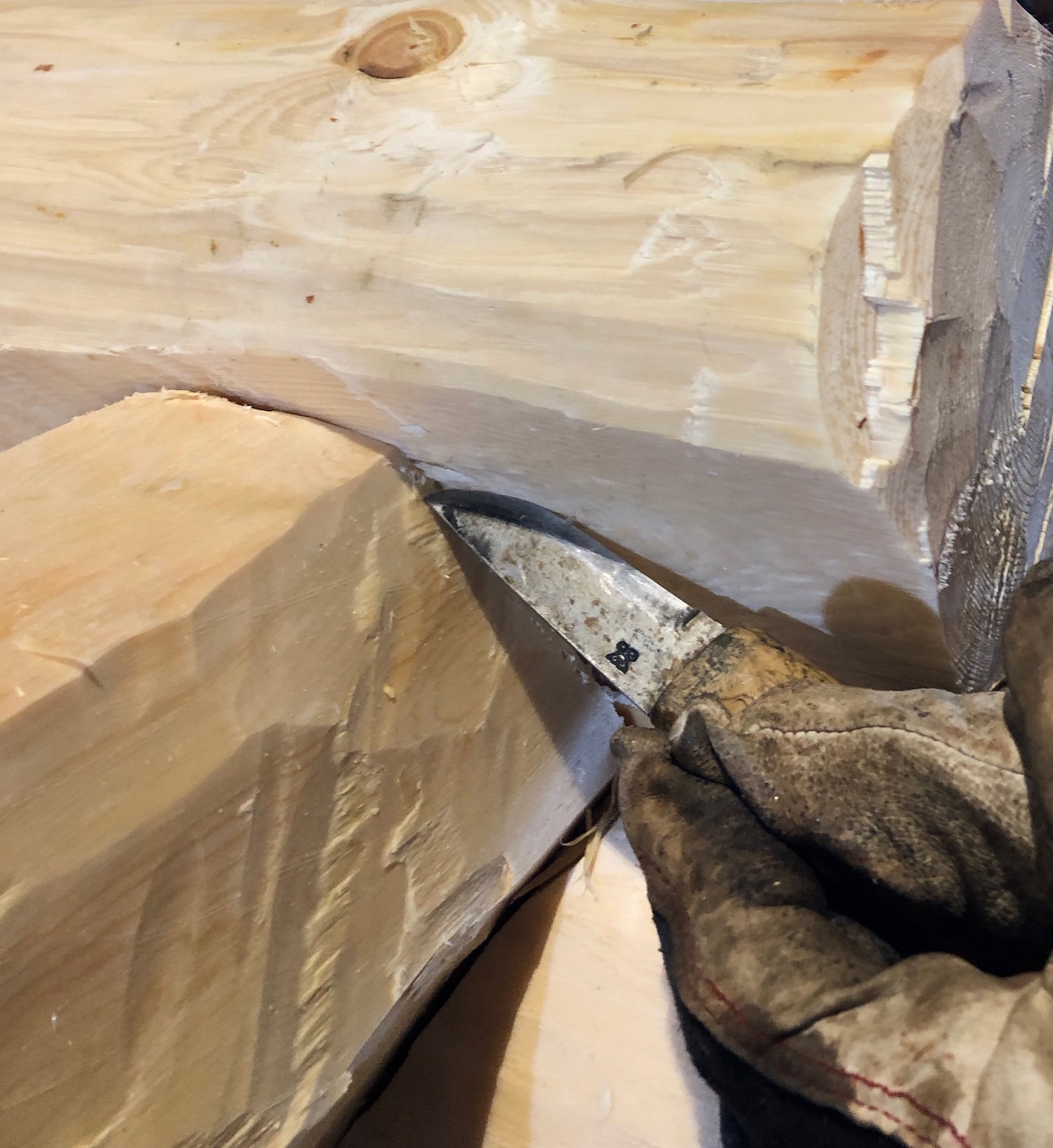

Meddra: To stokker tilpasses hverandre ved å overføre profilen fra den ene til den andre med et merkeverktøy; meddrag.
Måsåfar: sporet/ renna man får når man hogger ut mellom linjene som meddraget beskrevet ovenfor gir.
Under-stokken: stokken som allerede ligger i veggen
På-stokken: stokken man er ferd med å legge i vegg
Oppdrag: Tilpassningen mellom to stokker i knuten, hvor man drar et meddrag, en merkepasser eller et annet egnet redskap (rip, skrap) for å overføre formen fra på-stokken til under-stokken.
Løype: Rive/ flekke av barken fra trær på den tida av året da den løsner lett (løyper), som oftest i begynnelsen juni, før sankthans.
Dumling: Bindnagle av tre som forbinder parallelle trestykker, brukt f.eks. i laft og trebåter; dybel; dobbe; dømling

Diskusjon og grubling hvordan starter man.Foto Kai Johansen

Vi startet med å lage en ramme som underlag for tømringen for å få de forholdsvis lette stokkene til å ligge i ro når vi jobbet, og for å løfte bearbeidingen litt opp fra betonggulvet. Bygningsdelene vi studerte så ut til å ha ligget kun på en liten flat stein under nova. Om stokkene ble hogd mens de lå helt på bakken er det litt vanskelig å si noe sikkert om.

Øksemodeller ble også diskutert, ut i fra antatte egenskaper og hvilke spor vi fant på originalmaterialet. Foto Kai Johansen

Kvisting , før barking. Foto Kai Johansen

Når vi så begynte å bearbeide tømmeret var det kapping, kvisting og barking som måtte gjøres før vi startet med å forsøke å gjenskape knuten.

Det går lettere å fjerne barken med pjål, ravel eller øks når kvistene er hugget helt jevnt med stokken så man ikke kjører verktøyet fast i dem. Tømmeret hadde og nokså tynn bark, som gjorde det lett å fjerne den med pjål.

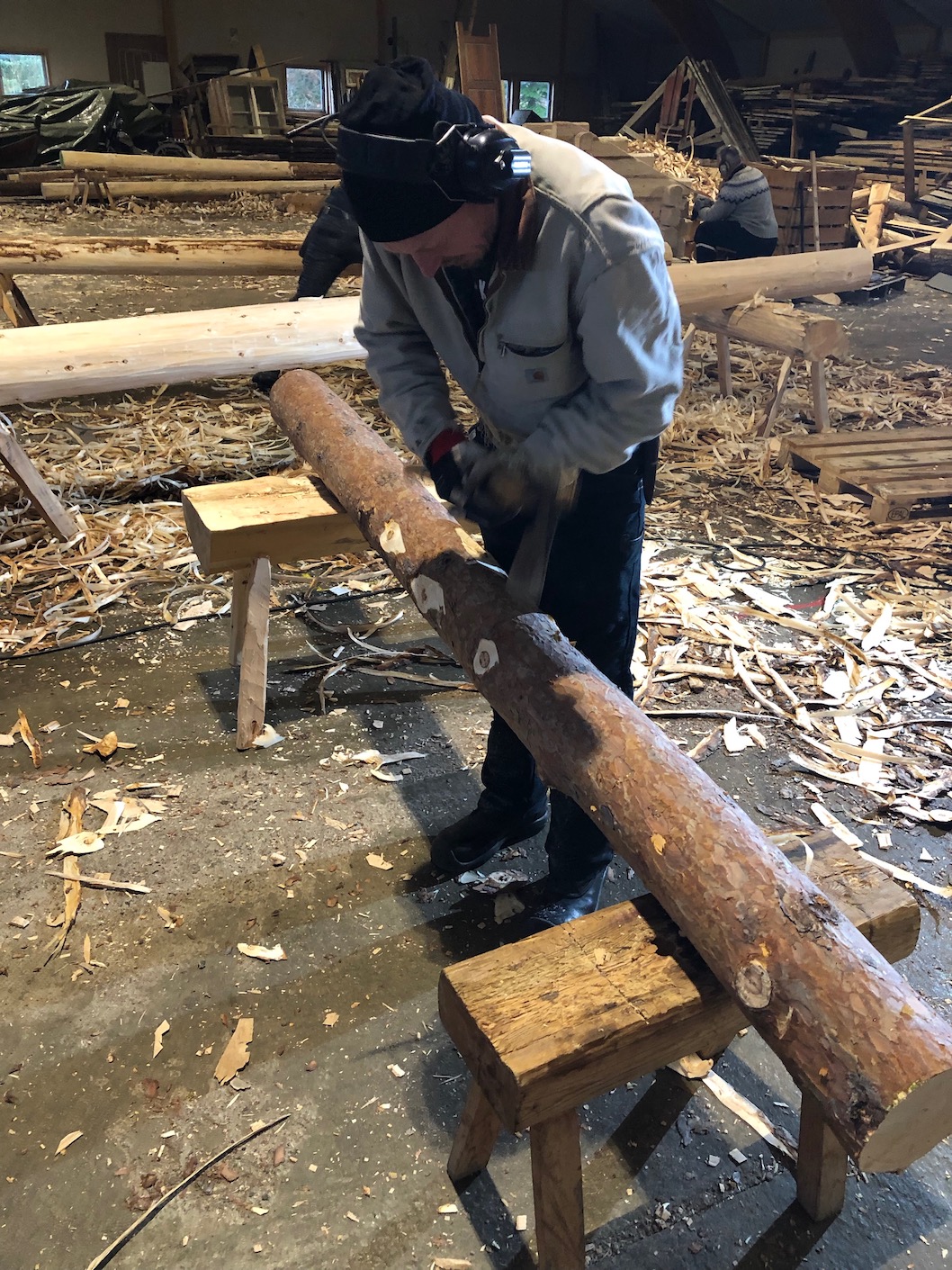

Pjålen jobber raskt og presist når det er tynn bark, og kvistene er tatt ned. Foto Kai Johansen

En pjål med ganske flatt stål gjør barkejobben lett og presis all bark og bast blir fjernet, Det flate stålet tar litt bredere spon enn et stål med bue i stålet. Foto Kai Johansen

For et trent øye kan man ofte lese ut av spona på gulvet hvilken arbeidsmåte og hvilket verktøy som har vært i bruk når stokken ble barket.

Stokkene våre får en overflate bestående av mange fasetter. Dette avviker fra originaltømmeret, som har en yte som ser ut som barken er løypt av. Trolig er tømmeret i originalmaterialet hogd i slutten av mai-begynnelsen av juni fram til omkring sankthans, på denne tida slipper barken lett og kan flekkes av i store flak (disse flakene kan blant annet benyttes til taktekking, uten at det trenger å ha blitt gjort.) Vi hogg vårt i januar, og må derfor fjerne barken med eggverktøy.

Det ble ikke målt noen ting, bare siktet etter stokken som ligger under så hugg Per Steinar overhugget. Foto Kai Johansen

Vi fant ingen spor etter festing av stokken under tømring, som f.eks. haldhaker. Vi brukte derimot overhugget i under-stokken som vogge for på-stokken under bearbeiding av denne.

Vi brukte derimot overhugget i under-stokken som vogge for på-stokken under bearbeiding av denne. Foto Per S Brevik

Kinninger og faser hugges på øyemål, ingen form for oppmåling eller påmerking ble gjort. Vi fant ingen spor etter noen form for oppmerking på originaltømmeret.

Kinningen danner to rette flater slik at det skal bli lettere å tilpasse stokken til hverandre. Foto Kai Johansen

Her ser vi stokken hviler i overhugget og vi har hugget kinninger eller fasninger som Bjørn Frost kalte det, på originalmaterialet var disse kinningene også hugget fra innpå stokken mot enden, noe som er mest naturlig i forhold til motved.

Her hugges kinningene, på øyemål. Foto Per S. Brevik.

Påmerking for bredden på overhugget, her må man holde øksa i lodd. Foto Kai Johansen

Vi brukte kniven for påmerking, viktig og holde den i lodd. Foto Kai Johansen

Bredden på stokken som skal felles ned tas ut med øks, eller kniv, et enkelt hugg eller skjær i stokken viser hvor bred på- stokken er ved magen, så bredt skal overhugget bli, her er det viktig å holde øksa eller kniven i lodd.

Alle operasjoner blir gjordt uten vater eller loddfjøl, bare på øyemål. Foto Kai Johansen.

Dybden på overhugget blir etterhvert gitt av seg selv ved at det er ryggen på stokken som ligger i vegg som danner dybden på overhugget. Foto Kai Johansen

Klar for oppdraging/ påmerking. Foto Kai Johansen

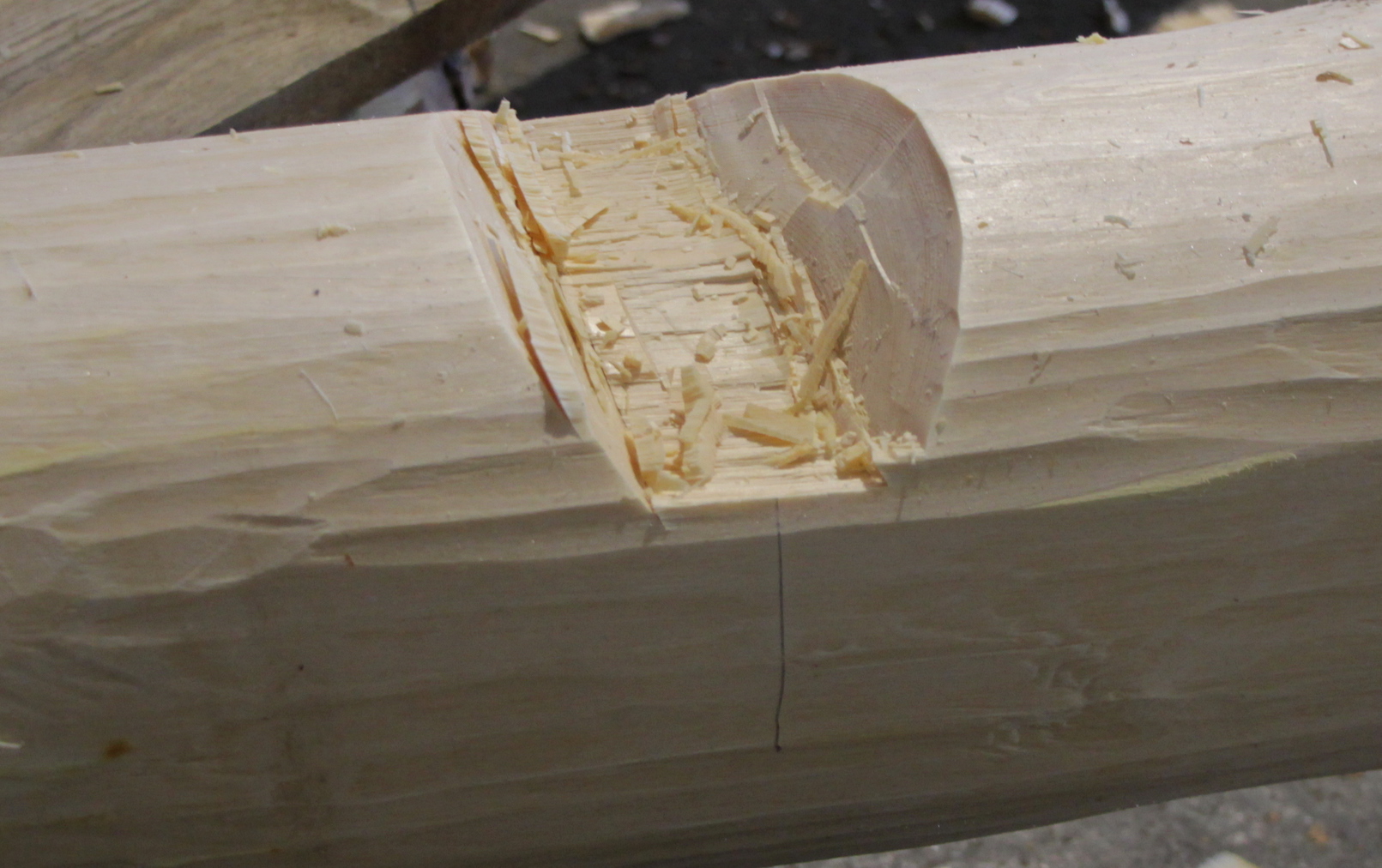

Her har vi hugget ut halve diameteren på under-stokken med den bredden vi satte av med øksa/ kniven, og lagt på-stokken nedi , nå skal disse to dras sammen.

kniven fungerer godt som oppdrag. Foto Kai Johansen.

Da vi ikke vet om de har brukt oppdrag eller hvordan det har sett ut, valgte vi å bruke kniven. Oppdragingen gjøres med knivspissen, vi prøver å holde kniven slik at den treffer på samme sted på eggen hele tiden.

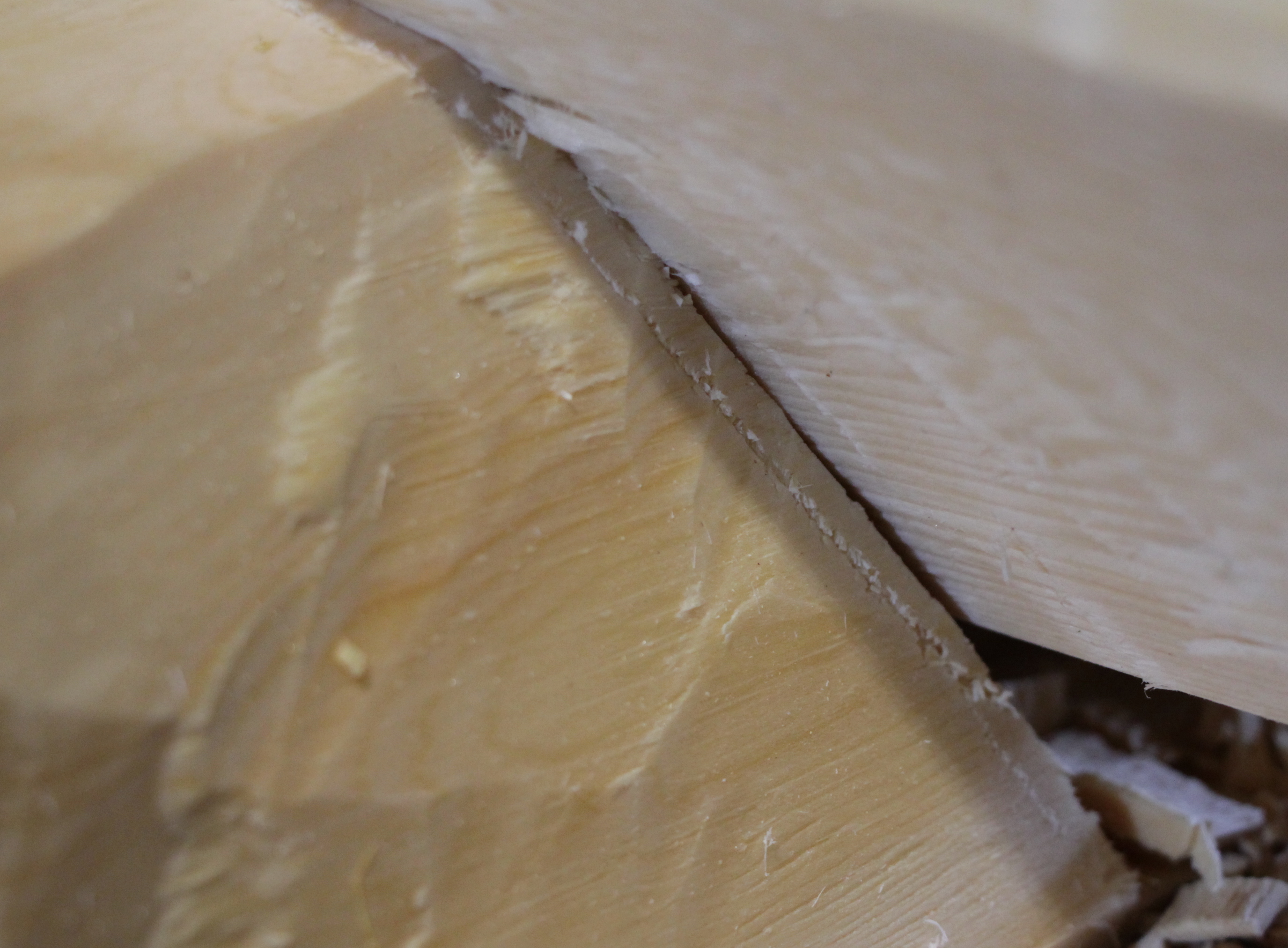

Ripmerket etter knivspissen, nå er det bare å hugge etter dette. Foto Kai Johansen.

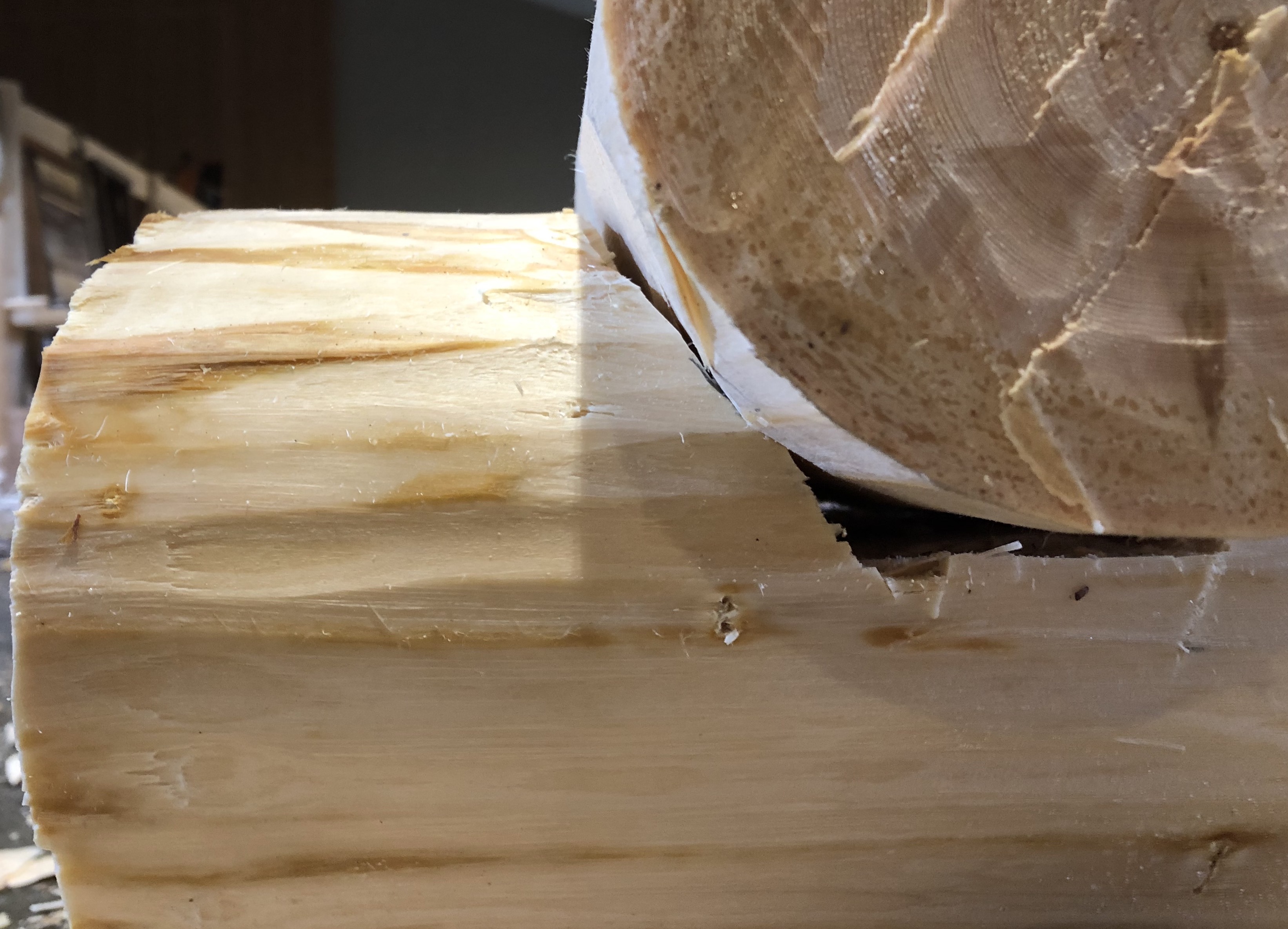

Ferdig i vegg nova ble tett. Foto Kai Johansen

Ferdig hugget, selv om det kan virke grovt å oppdra med knivspissen fungerte det veldig presist, knuten ble tett både på utsiden og innsiden av veggen.

Annen bakgrunn andre erfaringer, andre øyne

Vg2 byggteknikk fra Hjerleid. Foto Kai Johansen.

Her lager Ole Ivar seg en mal av en flis for å overføre bredden på bunnen i overhugget. Foto Kai Johansen.

Her får vi hjelp av Ole Ivar Lierhagen og linja Vg2 byggteknikk fra Hjerleid, både i metode, tankegang og praktisk utprøving

Tømrerlæreren Ole Ivar Lierhagen valgte en annen fremgangsmåte når han fikk prøve seg, han hugg først overhugget så lagde han en flis som tilsvarte bredden på bunnen av hugget, den bredden overførte han til undersiden av stokken han skulle felle ned, så hugg han kinningene med den bredden som flisa tilsvarte. Så han valgte å hugge motsatt rekkefølge av hva vi gjorde.

Verktøyvalg

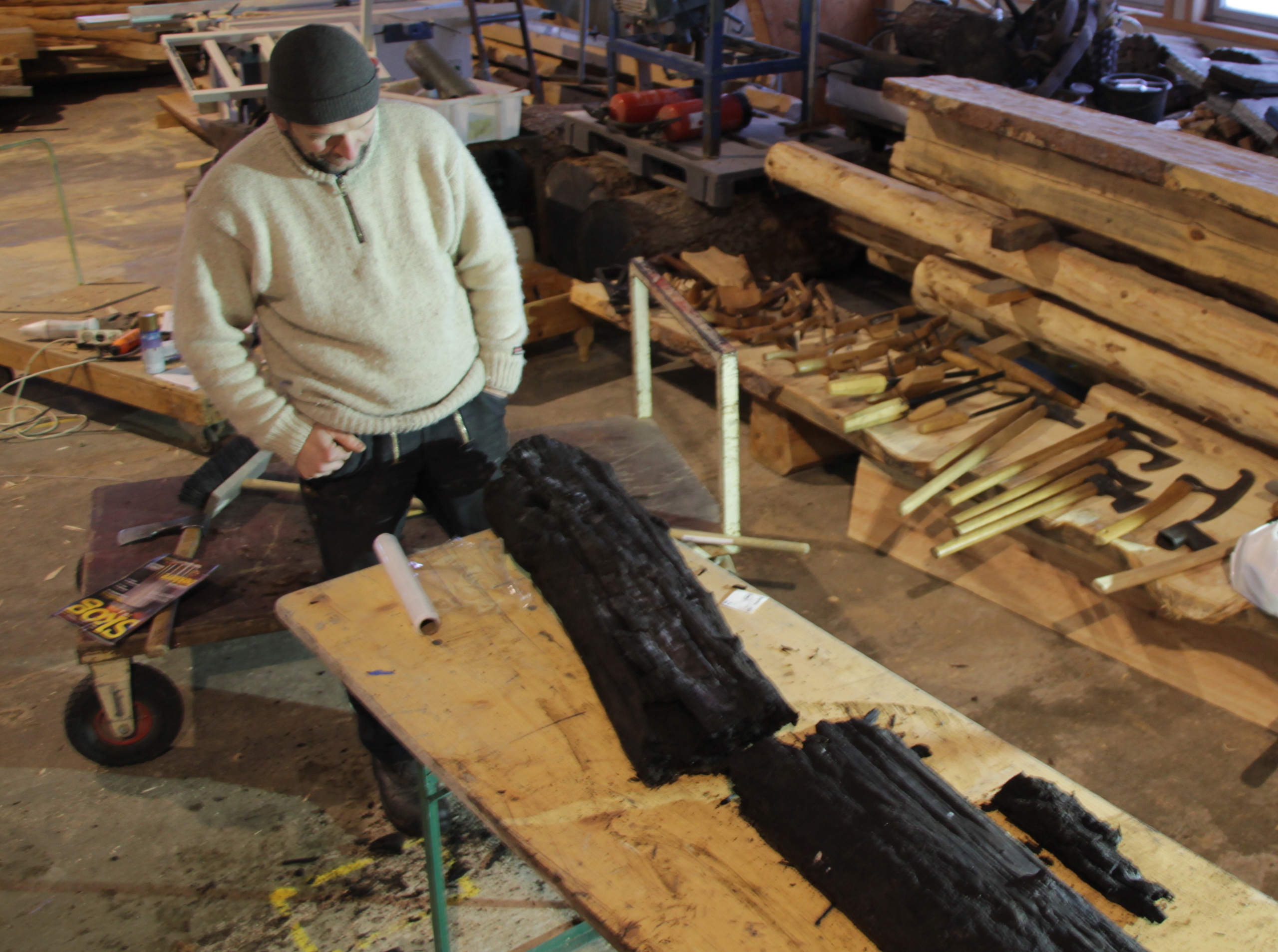

For å velge verktøy som som har en relevans til tømmeret og dateringen på det, har vi vært i NTNU`s samling i Trondheim og dokumentert en del økser.

Bak utvalget som vi gjorde ligger det mange drøftinger og vurderinger, form , bredde på eggen, typologi, datering, funnsted, som de viktigste faktorene i vår avgjørelse for om nettopp denne øksa er aktuell.

Denne dokumentasjonen ble levert til smeder som har smidd kopier/replikaer av de modellene som vi tror sammenfaller med huggsporene vi fant på originaltømmeret.

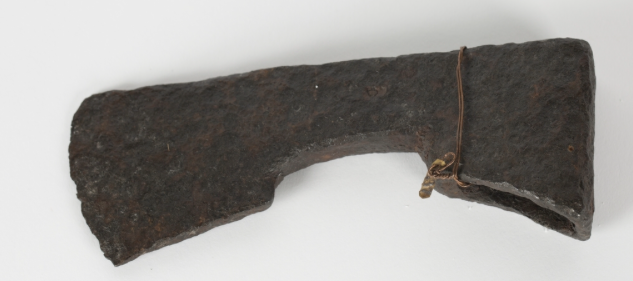

Denne øksa er en av de vi vurderte som aktuell å jobbe med, og vi hadde en kopi av den, Norsk Folkemuseum , Stigums magasin , NFL, 6537, øks fra telemark , trolig middelalder. foto :https://digitaltmuseum.no/011023273227/oks

Drøfting om hvilke modeller vi skal dokumentere, hva er nettop denne øksa god å bruke til? Foto Kai Johansen.

Mulig felløks/novøks ? Foto Kai Johansen.

Utvalget er gjort og dokumentasjonen starter. Foto Kai Johansen.

Millimeterpapir og forskjellige hjelpemidler til å kunne dokumentere øksa så presist som mulig. Foto Kai Johansen.

Det er viktig å tegne fra flere sider og sette på tykkelsesmål , og evt hvor er overlappen, hvordan er øksa smidd sammen. Foto Kai Johansen.

Skjermbilde 2019-05-16 kl. 10.09.37 — Bertil Parmsten, smed som har levert en del av øksene vi dokumenterte. Foto Peter Wendel. Badass Productions

Kopier/ replikaer av øksemodeller som har blitt dokumentert og skal prøves ut. Foto Kai Johansen.

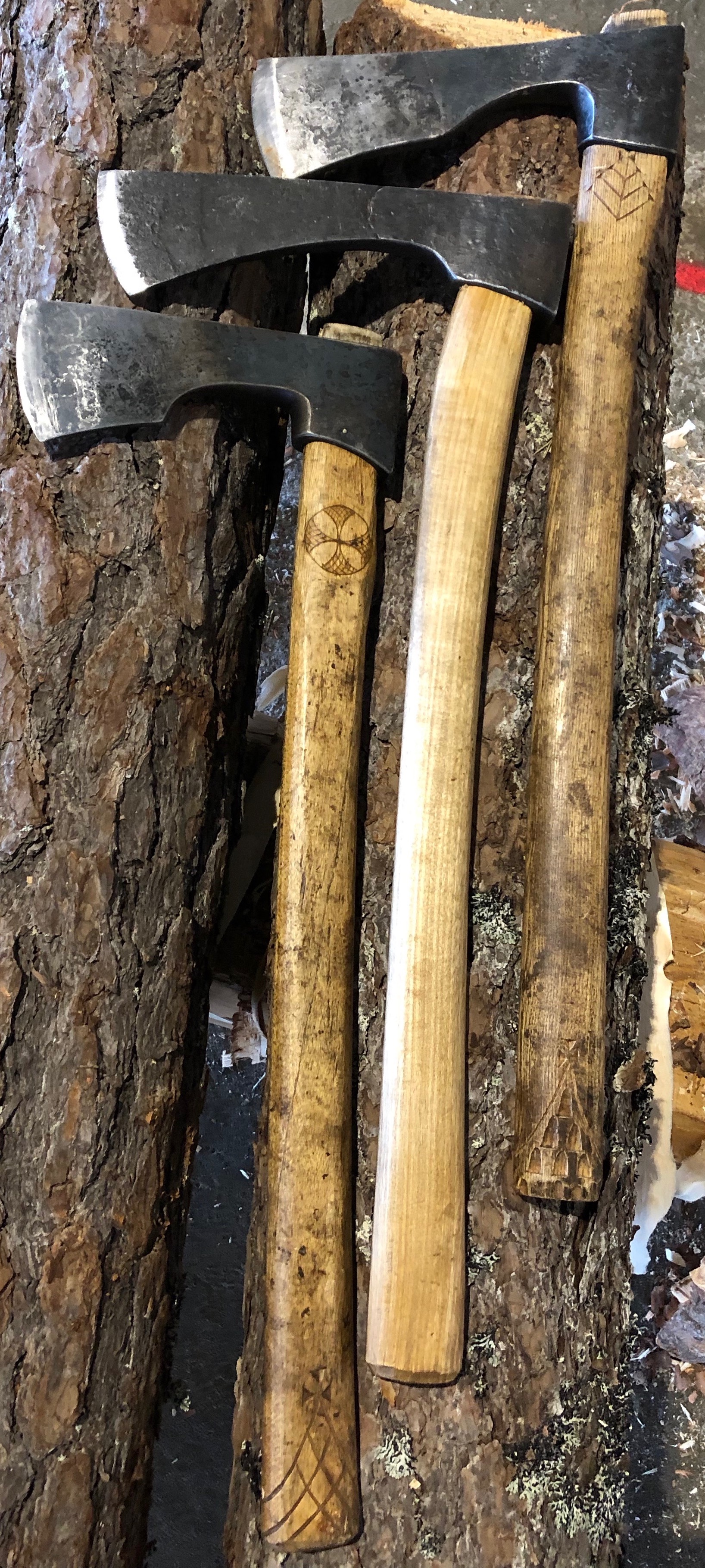

Ferdig oppsatt og skjeftede økser. Foto Kai Johansen

Verktøykista

Pjål, Kniv, Øks

Erfaringer nov Klemenskirkeutgravingen, bygning 4.

Enkel finndals laft fra 2019 med referanse i tømmer fra før år 1009. Foto Per S. Brevik.

Det å rekonstruere selve lafteknuten i en liten laftekasse gikk veldig greit, vi var nok sterkt influert av Bjørns arbeidsprosess med rännknuten, i måten å tenke rekkefølger. At det ikke var måsåfar krevde at vi justerte stokkene slik at de ble så rett så mulig hvis de skulle senere tettes med leire. Høyder, dolper eller kvistkuler ble jevnet ut før vi la stokken i vegg. Det gikk raskt å tømre når vi ikke skulle meddra dem sammen. Det er nok snakk om kort byggetid med denne type vegg, hvis den ble tettet med leire eller annet kunne det skje etter at kassen var oppe.

Materialdimensjonene vi jobbet med var svært likt originaltømmeret. Vi valgte å ikke ta hensy til materialkvalitet da vi anså det av liten betydning for vårt forsøk. Vi arbeidet i furutømmer, originalt var det grantømmer.

Vi kan vel ikke konkludere med at den ene måten er mer rett enn en annen når det gjelder rekkefølge. Vi kunne ikke lese noen fremgangsmåte ut fra sporene på original tømmeret. Da handler det mest om vår handverkskunnskap, dyktighet, fagmiljø, tradisjon, fagkunnskap, som blir avgjørende når man tenker valg av verktøy, rekkefølge i arbeidsprosess, bearbeidingsmetode for å få stokkene i veggen. Selv om vi valgte et minimum av verktøy skapte det ikke spesielle utfordringer i vårt forsøk, det handlet mest om å stole på øyemålet, og gjøre justeringer etter det.

En enkel og rask knute å tømre, men samtidig er det nok egentlig krevende å tømre uten hjelpemidler og med stort sett øyemål, om man ikke har litt fartstid med øks og tømring som ikke er standarisert. Vi vil nok anta at noen dumlinger vil være lurt etterhvert, da det ikke er barke og heller ikke måsåfar som vil hjelpe til å stabilisere veggen.

Kløyving i Målselv

Det nye kullet studentar på tradisjonelt bygghandverk har gjennomført samling i emnet materialforståelse og tradisjonell bearbeiding. Studentane vart delt i tre grupper og kvar gruppe presenterer dokumentasjon av eit tema frå samlinga. Denne gruppa skriv om kløyving av tømmer. Gruppa består av Morten Pedersen, Pål Inge Nilsen, Bianca Røse, Ken Lorentzen og Ulf Eriksen. Resten av posten er bilete og tekst frå gruppa.

Tradisjonsbærer og veileder på kurset er Henrik Jensen, som nå er 4. Års student på Tradisjonelt Bygghåndtverk ved NTNU. Han har hatt opplæring hos Siv Holmin og Roald Renmælmo som er faglærere, de har igjen fått sin lokale kunnskap fra Konrad Stenvold, som lærte fra seg mye kunnskap, fra tradisjonen han var en del av i Indre Troms. I fortsettelsen forklarer vi arbeidsmåten slik vi lærte den av Henrik.

KLARGJØRING UNDERLAG

I først steg skal underlaget klargjøres, kløyvestokken skal hvile stabilt på under stokkene under hele kløyve prosessen.

viktig, underlags-stokker bør være store nok til å få kløyvestokken opp i lårhøyde (over kneet), for å få en behagelig arbeidshøyde og belaste ryggen minst mulig.

Kapping av stokk — Ken kapper stokk til kløyving.

KLARGJØRING AV KLØYVESTOKK

Før kløyvestokk velges ut, bør man finne en stokk som ikke har for mye kurve da dette kan vanskeliggjør kløyveprosessen. Dersom det er mye tennar (spenninger) i veden, kan klyven gjennom stokken bli vanskelig å styre.

Når Kløyvestokk er valgt ut etter oppgitte mål og kriterier som i dette tilfellet skulle være minimum 5,5 alen lang og minimum 6 tommer i diagonal i toppen, så legges stokken på understokken med kurven opp. Stokken barkes så på toppen i hele lengderetningen av stokken der sot snoren skal slås. Det er praktisk å beholde barken på, på de sidene der den ikke er i veien, for å unngå mest mulig kvae på klær og hender mens vi jobber med stokken.

Så blir endeveden reinhogget i et mest mulig loddrett snitt for å lettere kunne merke senter av stokken i lodd. Senterstrek ble merket i lodd ved marg, viktig med vater eller loddsnor, deretter merket vi 2 streker til i lodd på begge sider en halv tomme ut fra senter. Dette ble gjort både i rotenden og toppen. Dette med en halvtomme ut fra senter er egentlig bare for øvelsens skyld for å ta ut askesporet når man ikke har gjort det før. Profesjonelle går rett på 7/8 tomme ut ifra senterstreken, for å ta ut askesporet. Deretter ble det skjært ut hakk for sotsnor i endeveden på alle strekkene som er loddet opp.

Deretter festet vi sotsnora i endeveden og satte inn sotsnor med sot fra en «brann», (en liten kubbe med gråor som var brent på bålet) Vi snorslo deretter alle 5 loddstrekene fra merke i rotenden til merke i topp. Så snudde vi stokken og gjentok samme prosedyre på underside av stokk, men her bare 7/8 tomme strekene)

ASKING

Det første man gjør er hakking ved midtstreken, øksekuttet skal ikke overlappe hverandre og gå ca 1 cm ned i stokken kun for å bryte fibrene. Med endel trening skal man visst treffe langs midtstreken, men det viktigste er å bryte fiberen for å gjøre askingen lettere.

Etter at midtstreken er hakket skal man hogge ut askesporet med en vinkel fra 45 til 60 grader På begge sider av 1/2 tommes merkene for å prøve å møtes mest mulig på midten, Vi som er amatører begynte på halvtomme strekene først for øving, deretter 7/8 tommer strekene der same regler gjelder. 45/60 grader møtes på midten. Bilen ble holdt med begge hendene og med bilen liggende mot stokken og med små raske hugg var det meningen at midt delen skulle komme opp med hjelp fra huggene vi gjorde med bilen.

Etter å ha hugd ferdig sporet på oversiden ble stokken så snudd og samme prosess blir så gjentatt på undersiden, men her kuttet vi ut øvelsesporene på ½ tomme og gikk rett på 7/8 tomme merkingen.

KLØYVINGEN

Kløyvingen av stokken starter med at vi begynner å hakke ut i midten av det uthogde askesporet langs hele stokkens lengde her kan hakkingen fint overlappe hverandre i motsetning til når askesporet ble hakket i starten. Hakkingen kan også fint gjøres med litt mer kraft. Etter hakkingen er unnagjort begynner vi ca. en halv alen fra endeveden med kraftige hogg ned i hakket i bunnen av askesporet for å bryte fiber og styre skjæret, VI hogget ikke hele stokkens lengde, men startet 1 alen fra rot enden og avsluttet 1 alen fra toppen. Deretter hugget vi med stor kraft med målet om å knuse fibrer med tunge presise hugg og bryter fibrer så dypt at vi helst er gjennom yteveden og lyden av hugget får en «død» klang, for lette hugg gir en mer «skranglete» lyd, da brytes ikke fibrene dypt nok. Utfordringen er å treffe presist og samtidig tørre å dra på tunge nok hugg til å «hogge dødt». Ett perfekt klyv vil følge midtre sotstrek ned til margen og stoppe der.

Hakking

Vi avslutter prosessen som vi startet, en halv alen fra endeveden. Deretter snur vi stokken og gjentar nøyaktig samme prosess på motsatt side. Vi hogger til stokken begynner å kløyve seg, Her kan vi fint bruke kiler for å lette kløyveprosessen, Men det er ikke nødvendig. Til slutt ender vi opp med en forhåpentligvis perfekt kløyvd stokk. Fibrene som ennå henger sammen kuttes med bile.

Ferdig kløyvd stokk med hammar, kile og hoggarøks.

Rying

Ryingen starter med at vi tar tverstokkene som utgjør underlaget og hogger ut spor i dem for at kløyvestokken (Nå kalt halvstokken) skal ligge stabilt under rye prosessen.

Vi forsøkte å ry slettsiden uten å hake stokkene fast, men med å hogge til spor i underlaget som de lå stabilt i.

Sot slå på nytt etter behov.
Rying med bile etter sotstrek ned til ca. marg
snu så halvstokken rundt og gjenta samme prosess på andre side

Arbeidsprosessen ble avsluttet med at vi bar stokkene ut av skogen. Greit å unngå sand, gjørme og skit på dem, med tanke på senere bearbeiding.

VERKTØYLISTE

Vater
Sotsnor
Brann, av gråor
Kniv
Hammer, mokkert
Tommestokk, med inndeling i norske tommer
Blyant
Saks
Skogøks, hoggeøks og bile
Kile, av bjørk
Mustad bile på ca. 2,3 kg og med knapt 6″ egg.
Hoggeøks/ smaløks på ca. 1,5 kg. Med 3″ egg.

Til rying av disse stokkene som ikke var så store var Mustad bila fin, selv om Henrik og de andre kurslederne rydde med noe tyngre biler med mer rett slipefas.

Handsaging på sagstilling

Start saging

Veke 39 2018 var studentar ved Tradisjonelt Bygghåndverk på NTNU, ei veke på studiesamling i Målselv i Troms. Tømmerhogst, kløyving av tømmer, rying av tømmer, handsaging og høvling stod i fokus. Vår gruppe fekk ansvar for å dokumentere handsaging og tradisjonen.

TRADISJONEN

Denne samlinga var det Roald Renmælmo som hadde ansvaret for håndsaginga. Vi intervjua og spurte han litt ut om kven han har lært og fått erfaringa si frå, og kva han har funne ut om håndsaging av eiga undersøkjing.

I 1999 var Roald på kurs om handsaging på sagstilling, med Arild Bjarkø. Arild er ein tradisjonell laftar og tømrar frå Bærum, no busett i Os i Østerdalen. Sagstillinga dei brukte var typisk for Røros. Den hadde ein bukk i eine enden, med to stokkar felt nedi seg, og i andre enden var det felt føter direkte inn i stokken, i staden for endå ein bukk. Opp på stokkane var det to puter, som opplegg for sagstokken.

Året etter, i 2000, var Roald og Arild i lag og intervjua Konrad Stenvold. Innhaldet i intervjuet var mellom anna om kva sager dei brukte. Viking på tenna vart nemnt, og at merkinga vart gjort med sotsnor, ført i kopp med sot og vatn.

Konrad er fødd på Stenvold i Målselv 1908. På denne tida var det longt mellom gårdane, og dårleg med vegforbindelse. Altså ikkje så enkelt å kome seg på Bygger`n… Men, det var godt med furu- og bjørkeskog, så ein var sjølvberga med tømmer, og hadde det berre med å få opparbeidd seg den materialen ein hadde behov for. Konrad og syskenborna hans, Johan og Hans Stenvold, var heilt frå 10-års alderen med i skogen og hogg tømmer og saga material. Fyrste store prosjektet dei var med på var i 1928, då dei saga all matrialen til ein somarfjøs i Frihetsli. (Trond Oalann har i seinare tid laga kopi av denne). På slutten av 30-talet saga Hans Stenvold oppgangssaga 6″ plank til 1″ bord.

John Reierson Lundberg, 1870-1960, er siste håndsagsskjærar sett i folkeregisteret frå Målselv. Han vart intervjua før han døydde. Han brukte same type sagstilling som vi gjorde med Roald no på samlinga.

I 2005 var Roald og Siv K. Holmin, i samarbeid med museet i Karasjok, og intervjua fem tradisjonsbærarar Karasjok. Intervjua vart heldt både på samisk og norsk, for å fange opp alle nyansar. Tre av personane dei intervjua var særs viktige, med tanke på tradisjonslina. Nils Nilsen Anti, Anders Nilsen og Nilsen Moeng (i live). Dei fekk studert to nye sagstillingar, mellom anna den til Anti. Etter intervjua har Roald og Siv heldt seminar for håndverkarar, og ein av deltakarane, Arne Graven, har fordjupa seg i håndsaging. Roald og Siv har også brukt alt dei har lært, og all erfaring dei har fått, til å tradisjonelt restaurere ein høyskjå i Karasjok, som tilhøyrer gårdbrukar Hans Laiti.

ARBEIDSMÅTE

Oppmerking og barking av stokk — Kvisting og klargjæring av stokk

Fyrste steg når ein skal sage, er sjølvsagt å finne tak i emnet ein vil bruke. Då gruppa vår ankom gården til Roald, var stokkane vi skulle sage bord av allereie klarlagt, og lagt fram på lunnar. Det er viktig at stokken leggjast med kuven opp, slik at stokken er mest mogleg rett sidevegs. Oversida av stokken barkast med ravel ellerbarkespade. Kvistar og grove ujamnheiter fjernast med øks. Endane av stokken hoggast eller sagast reine, om det ikkje allereie har blitt gjort tidlegare. Så snur ein stokken, og gjentek same prosedyre med barking og kvisting på andre sida også.

Merking av stokken (3) — Merking med sotsnor

No har ein kome til oppmerkinga. Det blir dobbeltsjekka at stokken ligg mest mogleg i riktig posisjon, og ein festar han med haldhakar, så han vert liggjande stabilt. Borda som skal sagast ut av stokken, merkast i begge endar, ved hjelp av tolken og ein vater eller loddfjøl. Tolken har eit midtmerke, og han blir alltid lagt på margen. Det er toppdiameteren til stokken som avgjer kor mange bord ein får. Når ein byrjar i margen og måler seg utover, vert det likt i både topp og botn. Tolken har vanlegvis 11/8 ̈ merkeavstand. Med fråtrekk av tjukkelsen til sagbladet blir det bord på ca. 5/4 ̈.

I tillegg til merkinga av borda, skal det merkast ein vaterstrek i underkant av rotenden. Den hjelp ein til å kunne hogge ei skårflate, som sikrar stillinga til stokken under saging, og gjev godt feste på «putestokken».

Når merkinga er ferdig i begge endar, skal det også merkast strekar på både oversida og undersida av stokken. Her er det viktig at strekane vert nøyaktige og godt synlege. Det kan brukast sotsnor eller kritsnor. Ein skjær eit lite hakk på kvar side for å styre snora. Ho må strammast godt, og trekkjast loddrett opp, så streken blir rett heile vegen. Ein merkar alle loddstrek likedan på oversida fyrst, for så å rulle stokken rundt og gjenta same prosedyra her.

Bakre puta med stokken oppå — Hogd flate i rotenden

No skal det hoggast ei flate på nedsida av stokken. Ca. 8″ brei og 3″ inn frå rotenden. Dette er for å få stokken til å liggje rolig på sagstillinga.

Stokken er no klar til å heisast opp på sagbukkane, ved hjelp av to «slinner» og tau. Tauet festast i kvar bukk på sagstillinga, går ned, rundt stokken og opp igjen på sagstillinga. Når to stk. no dreg i kvart sitt tau, vil stokken enkelt rulle opp gjennom slinene, som ligg skrått inntil bukkane. Oppe på bukkane vert den uthogde flata på stokken festa med 2-3 haldhakar i puta. Då er det mogleg å skyve stokken att og fram under saging.

ARBEIDSTEKNIKK:

Saging (2) — Overskjæraren løftar og undersjkæraren dreg

Det må to menn til for å sage. Ein overskjærar, som står oppe på sagstillinga, og ein underskjærar, som står på bakken. For å kunne byrje med saginga, skyvast eine einden av stokken utanfor fyrste sagbukken. Då er det mogleg å sage inn ca. ein meter i kvar oppmålt strek. Ein må berre passe på så ein ikkje sagar for longt, slik at ein ikkje også kappar av bukken og overskjæraren dett i bakken…

Når ein har saga ferdig alle spora i toppen, skyvast stokken innover, slik at spora kjem forbi fyrste puta og ein kan fortsetje saginga derifrå. Nedre håndtak på saga kan takast av, så bladet kan puttast ned igjen i det påbegynte sagsporet. No kan ein sage seg heilt fram til puta på andre sida.

Undersiden av stokken etter saginga — Stokken ferdig saga og klar for kløyving

Det er særs viktig at både over- og underskjærar styrer saga og klarer å fylgje oppmerkinga. Ser ein at bladet byrjar å gå utanfor, styrer ein den ved å vri håndtaka som eit sykkelstyre. Ein må gje likt trykk og strekk i bladet, og halde lett i håndtaka, så bladet held seg så rett som mogleg. Ein kan også setje i trekilar i sporet etter kvart som ein sagar, så det ikkje knip om bladet.

Ein startar å sage dei ytste borda, og tek midtstreken til slutt. Det sikrar stabiliteten av stokken under heile sagprosessen. Overskjæraren kan sage heilt til enden av stokken, medan underskjærar sjølvsagt må stoppe ved puta. Det gjerast ved å leggje saga framover.

enda-av-eit-bord-der-saginga-stansar-e1543918346143.jpg — Utkløyvingsmerke på stokken

Det er no berre eit lite trekantstykke som står igjen og held dei ferdige borda saman i rotenden. Den siste biten kløyvast av med hjelp av to trekilar, ein frå over- og ein frå undersida. Her startar ein også på det ytste bordet, og jobbar seg innover. Om det skulle sitje ein kvist i enden, kan det vere lurt å bruke ei øks eller ei håndsag til hjelp under kløyvinga.

No er borda ferdige og klare til å lagrast til tørking oppsett i mare.

VERKTYG

Å fovandle ein stor stokk om til bord, krev monge ulike verktyg og hjelpemiddel. Vi talte ca. 15 ulike reiskapar gjennom heile prosessen, frå oppmerking til siste utkløyving.

Det viktigaste verktyget, og det som heile arbeidsprosessen er oppkalla etter, er sjølvsagt håndsaga. Håndsaga kom i bruk i Noreg tidleg på 1800-talet. Det var ein lagleg reiskap, som ikkje krevde store investeringar og tilrigging for bruk. Håndsaga kunne brukast heile året, og det var også ein måte og omgås sagbruksprivilegia.

Bøndene kunne riggje seg til inne i skogen med sagstilling, så dei slapp å frakte dei tunge stokkane så longt. I og med at sagstillinga ofte vart laga på staden der tømmeret vart felt, ville utforminga av sagstillinga variere ein del. Dei vart laga i flukt med terrenget på staden, som kunne vere alt frå ei flat mark til ein bratt bakke. Ein laga den med vandringa i vater, og posisjonerte den slik at tømmertet enklast mogleg kunne rullast inn på den.

Sjølve sagbladet er av svensk valsa stål på 1,8 mm. tjukkelse, med ei lengde på 160cm og stansa ut i England. Bladet er også valsa på ein spesiell måte, med rundvals midt etter bladet i lengderetninga, for å oppnå god spenst. Dette er viktig for at saga ikkje vert for mjuk og bøyeleg under saginga. Tennene er vigga 0,6mm. utover til annakvar side, med eit viggejern, og kontrollert med ei måleklokke. Tennene er nesten tverrfilte oppå og framme. For å ta kvisten lettare kan ein skråfile 2-3 grader. Er viggen og filinga fin, kan ein rutsje ei nål ned mellom tennene. Under filinga er sagbladet fastspent i ein filkrakk. Det er to håndtak montert, eitt i kvar ende av sagbladet. Håndtaket nede vert kalla «angel». Det har ein vingmutter i jernklaven, så det enkelt kan takast av og på når bladet skal treast gjennom stokken. Breidda på det nedre håndtaket er 35cm. Det øvre håndtaket vert kalla «tiller». Det forlengar saga med ca. 60 cm. og kan ikkje takast av. Breidda av håndtaket er 60cm.

Vi tykkjer det har vore ei særs lærerik og veldig kjekk veke. Vi har fått vere med på heile prosessen, og undervisninga har gått godt inn på detaljnivå. Vi har også fått sjansen til å sjå kva det vi har saga og hogd ut kan brukast til. Veldig bra!
