«Vindu» og vindusdetaljer på Hiortkjerka

I faget tradisjonsfaglig utøving 3, skal jeg på Læringsarenaen Rørosmuseet fordype med i finsnekring i vårsemesteret 2018. Tidligre i vinter har vi hatt en studiesamling der i laget hver vår vindusramme på tradisjonelt vis med kun handverktøy se tidligre innlegg Snikring av vindauge med handverktøy.

Vårsemesteret 2017 bygde vi på læringsarenaen en kopi av tak og bæresystemet til Hiortkjerka og nå er det panel, vindu og dør som er i fokus. Under Rørosmartnan 2018 hadde vi på museet en liten workshoop hvor flere handverkere var i sving med forskjellige oppgaver knyttet til kirke-kopien.

Under martnasuka har jeg hatt fokus på fremstilling av vindusbelistningen som er bra forseggjort når man tenker på at det ikke er noen vinduer til å se gjennom der. Vi startet med en befaringsrunde for å gjøre en nedtegning og studere objektet.

Nedtegning 1:1 og 1:10 av vinduomramming Hiortkjerka. foto: J.Utstumo

Omramnigen som er over og på siden av vinduet ser tydelig eldre ut enn dem som er under når man ser på nedbrytningen av treverket. Jeg har tolket det slik at det er opprinnelige deler over og på sidene mens delene under er blitt erstattet på et tidspunkt.  Det kan jo være sannsynlig at det enten er når kjerka ble flyttet til museet i 1949 eller når den ble flyttet tilbake igjen i 1983. Overflatene på de antatt opprinnelige bitene er nokså nedtært  og oppmåling blir jo en tolkning av hva man ser.

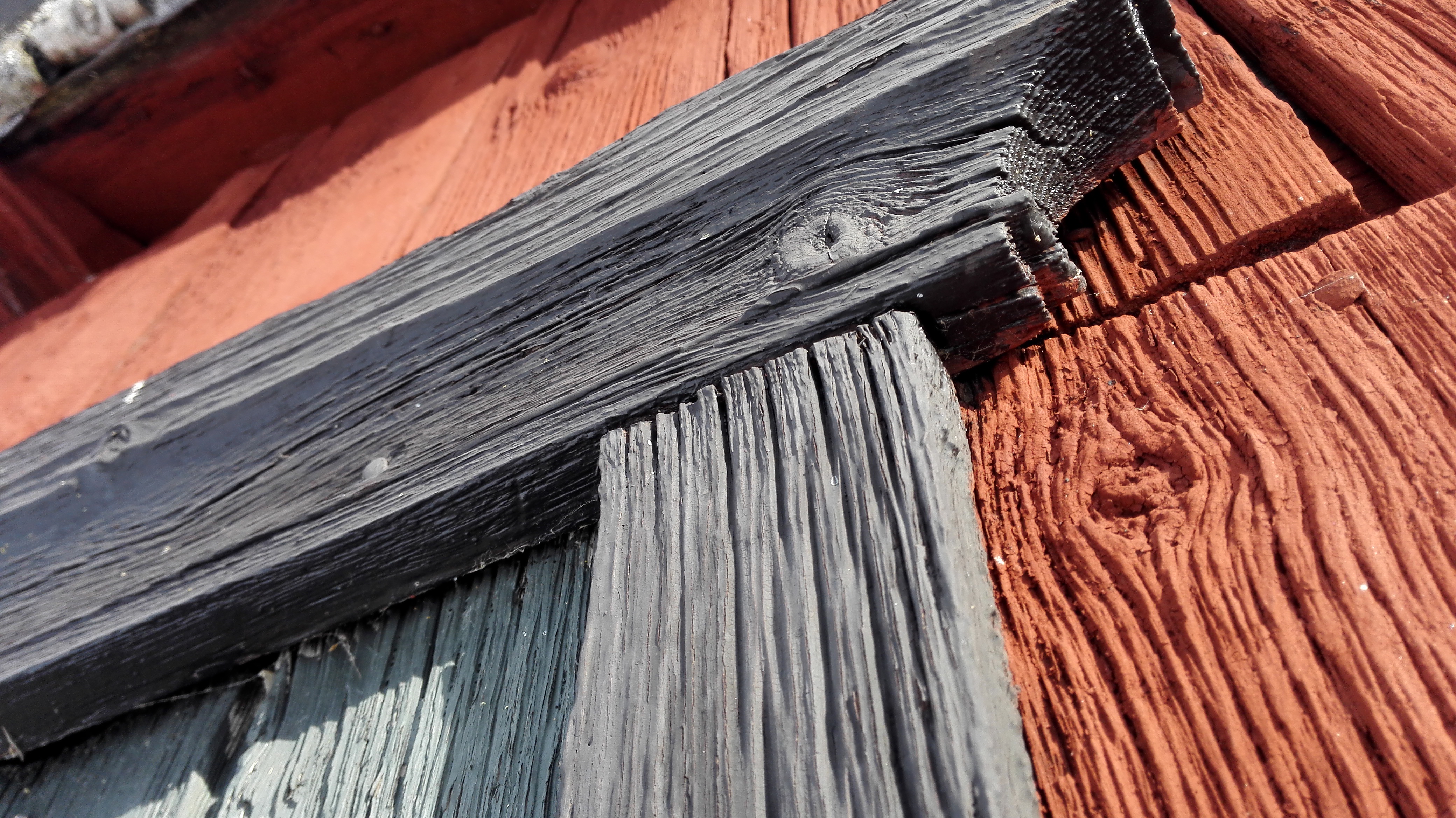

Vi ser her sidebelistningen er tappet opp i belistningen over vinduet. foto: J Utstumo

For å kunne lage belistningsbordet over vindu trengte jeg noen stykker med material. Det ble emner av 3×5″ furu. Jeg fortsatte da med tankesettet mitt og la emnet på benken med baksiden ned. Og tegnet opp i enden, og forstod at det var en del treverk som skulle bort bare for gjøre grovformen.

Når jeg da hadde fått tatt av en bit foran og en på toppen slik at «trekantformen» var ok startet prosessen med å få høvlet til en staff/halvstaff og en stor hulkil og noen platter.

img_20180220_105009-collage
forming av emne med øks, ploghøvel for å sette avsatser/platter  foto: J. Utstumo

Jeg brukte da en slik justerbar ploghøvel med 1/2″ tann til å ta ned de forskjellige nivåene. Egentlig var dette ganske trælete da jeg brukte nedrekanten som referanse for at plattene skulle stå i lodd og vater i forhold til veggen. Men det å¨høvle på en skrå flate og ha landside på den laveste siden er ikke bare enkelt da landet på høvelen ikke rakk skikkelig ned.

Ta av bak eller foran?

Neste emnet hadde en del vannkant og jeg ønsket å fjerne det, samtidig som jeg hadde fått en følelse av at forrige prossedyre ikke var helt rasjonell.

img_20180707_125846
Skisse som viser forskjellen på å ta av bak eller foran. Foto: J.Utstumo

Jeg bestemte meg for å lage en til med en annen fremgangsmåte der jeg da heller tok av emnet på baksiden.

img_20180220_130338
Emne står nå på hode og er merket opp for å fjerne overskytende treverk på baksiden, her trengs det ikke å være så fisenøye da det er ingen som kommer til på baksiden for å se. Foto J.Utstumo

Som et siste alternativ prøvde jeg en metode med grindsag, nothøvel og semshøvel

img_20180222_150611-collage

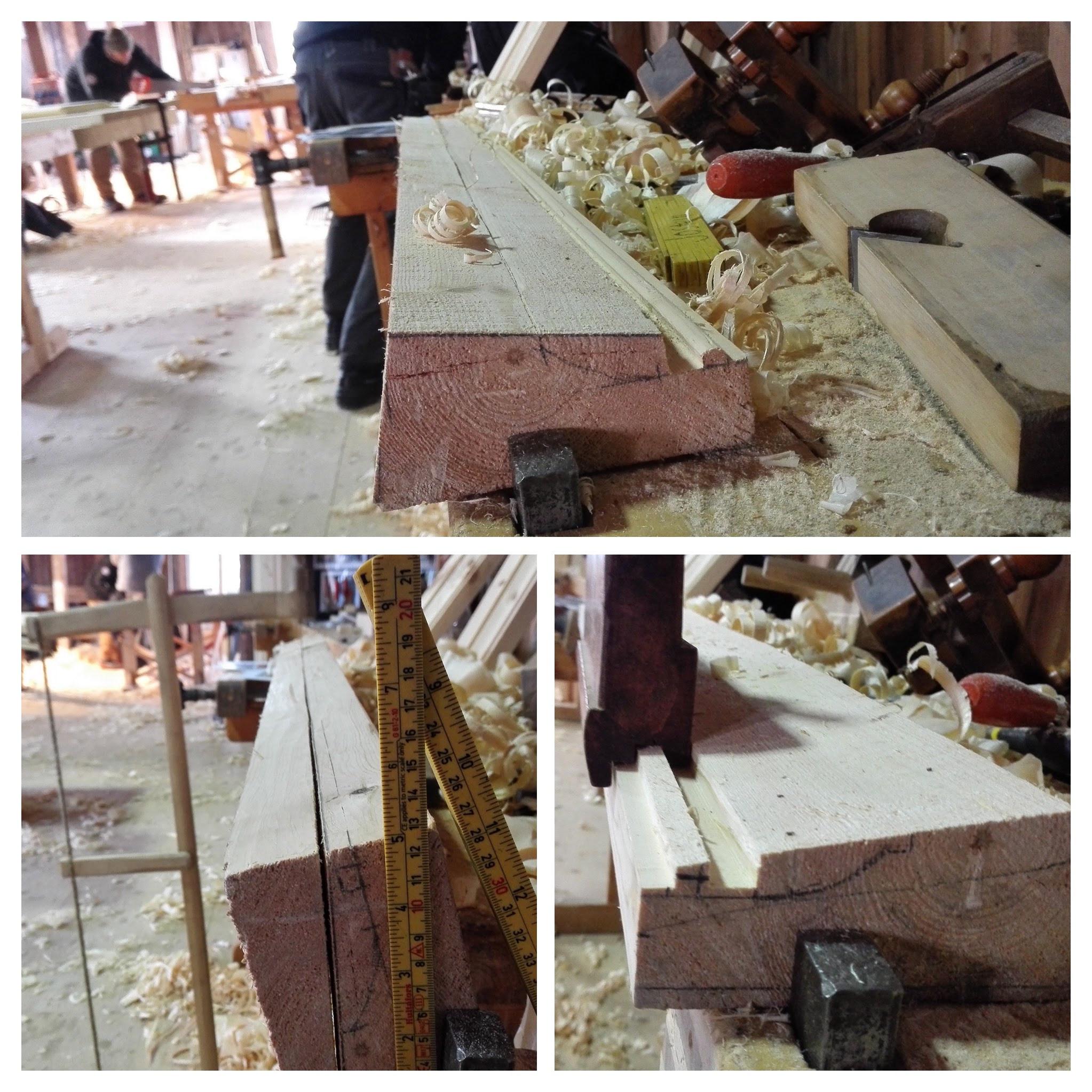

kolasjen viser «forming» av: emne med grindsag som tar bort på fremsiden, staffen nederst med en nothøvel og platten før hulkil med semshøvel i riss. Foto J. Utstumo

Jeg tror jeg kan ha vært inne på noe, men er fortsatt ikke sikker på hvordan de har gjort det. Tror nok dessverre ikke at dem har hatt grindsag i 1765. Jeg tror videre at ideen med å ta av på baksiden av ting var mye mer vanlig før i tiden, i dag er vi veldig opptatt i den delen som vender mot oss og at den er laget i et utgangspunkt i at baksiden er korrekt/refferanse og plan.  Ta av baksiden kan også være lurt for å kunne fjerne skavanker på emnet. Samtidig får jeg følelsen av at dem har brukt høvler med faste mål som f.eks forsøket med nothøvelen og deretter høvlet ned platten med en semshøvel direkte i ett riss. For så ta ut store hulkilen til slutt på øyemål til flatene og kantene blir fine.

Hiortkirka – Del av et Barokkhageanlegg fra 1700-tallet i Galåen

Hiortkirka, Engan - Galåen
Hiortkirka, Engan – Galåen. I fløyen i klokketårnet står årstallet 1765

Hiortkirka fremstår i dag som en noe særegen liten bygning ute i marka i Galåen og det er ikke så lett å se for seg hvordan den har vært en del av et større hageanlegg.

Som en studentoppgave skal noen av oss studenter ved tradisjonelt bygghandverk – NTNU bygge en kopi av Hiortkirka under Rørosmartnan 2017. I den forbindelse kommer en liten utredning om Hiortkirka og andre småbygninger som har stått i anlegget eller har hatt tilsvarende funksjon andre steder i nærområdet.

Hiort-Engan barokkpark ble anlagt av Peder Hiort direktøren av kobberverket, i perioden 1759-1780. Hiort hadde byggeansvar for Røroskjerka, var teolog, vitenskapsmann, boksamler (Hiort hadde bøker på norsk, dansk, svensk, tysk, fransk, engelsk, latin – sågar samisk ordbok!). Han var i tillegg jordbruker, landskapsarkitekt og barokkhagearkitekt. En mann med utpregede kunstneriske, organisatoriske og humanistiske evner.

Barokkens hager skulle vise at menneskene beherska naturen og greide og utnytte dens ressurser. Geografen Gerhard Schønning besøkte Hiort-Engan i 1773 og beskrev den slik som den senere er gjenngitt av kunsthistoriker Carl Schnitler i boka Norske Haver 1916 på følgende måte:

«Det meste av gaarden utgjorde paa Hiorts tid som nu en fin bjerkeli nedover mot Glommen, og denne var det , Hiort tok til at utforme fuldstændig som et barokt bosket ved at hugge ut et net av lange snorrette ganger gjennom den. Elven og kongeveien gaar omtrent paralelle i en avstand fra hverandre av 1km . Mellom disse to yttergrenser og parallelt med dem hugget han mindst syv alleer, ca 3m brede og i en gjennomsnittlig avstand av ca 100m. I alleene – ialfald tre av dem bygde – bygget han lysthus, horav det sidste stod for ca. 40 aar side. Længdegangene gjennem skogen blev krydset av fire tverrveier, hvorav den bredeste førte fra gaarden ned til elven, og paa hver side av denne vei laa et stykke nedenfor gaardens prydhave et ottekantet lysthus, som begge er bevart. Endelig førte en tredje fremdeles staar i for av en kirke med pyramidetak, taarn med træklokke og en St. Olav- statue over portalen.

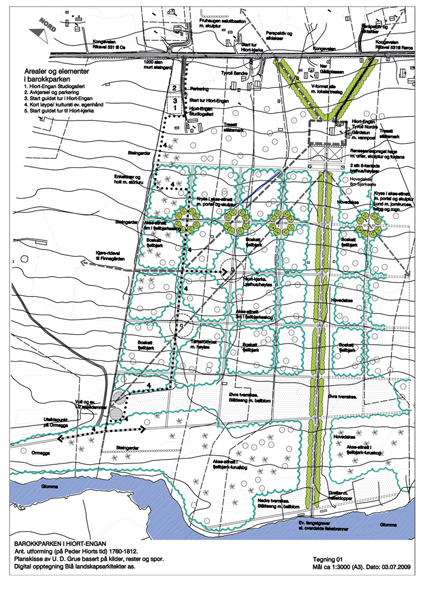

Barokkparken slik man mener den så ut. Skisse: Unni Dahl Grue og Blå Landskapsarkitekter as
Skisse av slik man mener det så ut. Uni Dahl Grue og Blå landskapsarkitekter as

Foruten dette høist karakteristiske bosket laa ved gaarden selv en større have, hvortilen trapp fra tunet førte ned. Her var fontæne med 14 alen høi straale. Fra gaarden op til landeveien førte to lange alleer av blandet bjerk, osp, hæg og gran. Perspektivet fra den sydligste av dem fortsatte videre ca. 700m opigjennem en skog paa den andre siden av gaarden til et høit utsigtspunkt, «fruehaven» eller «Fæstningen» , hvor skanse var anlagt og utrustet med smaa kanoner og lægemstore soldater utskåret i træ og malt med rike uniformer. Nogen av dem bevaret. -Dem gamle gaarden er revet og haven forsvundet, men veinettet gjennom skogen for det meste endnu synlig.

Nær Engan ligger Galaavolden. Den blev 1712 solgt av Kobberverket til verkskriver Jens Finne d 1733″ som indrette seg og levninger av smukke haveanlegg i Ludvig den 14 des stil kan endnu sees». Dette var tilfelle i 1894. Nu er alt forsvundet. Derimot er det uten tvil i led i samme anlæg naar vi paa Galaaen ser en retlinjet, ca 500m lang gate hugget gjennem skogen fra gaarden ned til Glommen, hvor perspektivet avsluttes av et ældgammelt, tømret lysthus med pyramidetak. Bak et motiv som det skimtes atter det franske bosket. Det er underlig selv i de barskeste strøk i vort land at finde utslag av de tanker, som le Notre hadde gitt klassisk form».

lysthuset-kroa-galaen
Lysthuset Finneeiendommen, Kroa i Galåen. Omtalt som eldgammel av Gerhard Schøning i 1773. På bildet blir lysthuset brukt som høyløe, usikkert om dette var opprinnelig intensjon. foto: Røros kommune



Peder Hiort var utdannet teolog og det er hevdet at han på søndager ofte hold gudstjenester i Hiortkirka, som forøvrig ble brukt som lysthus sommerstid og høyløe høst/vinter.

I journalen til rørosmuseet er hiortkirka beskrevet på på følgende måte av Stephan Tschudi Madsen i 1968.:
Bygningen er oppført i stående panel over en enkel reisverkskonstruksjon som lysthus for Peder Hiorth på hans gård Engan. (Om høsten brukt som hoyhus) På taket et lite klokketårn med fløy med årstall 1765  i inngangsgavlen et utskåret mannsprotrett i profil. Bygningen er i en skrøpelig forfatning, malingslitt, løse, råtne bord; hele bygningen trenger hardt til ettersyn. Vi skal være glade for at Røros museum har tatt vare på den.

hiortkirka-for-flytting
Hiortkirka antagelig før flytting til Doktortjønna ved Rørosmuseet i 1949 Foto: Iver Olsens Samlinger

 Det er flere eiendommeligheter ved bygningen som gjør at den fortjener særlig oppmerksomhet. Først reisverkskonstruksjonen som er en lett og enkel type, dessuten meget tidlig.

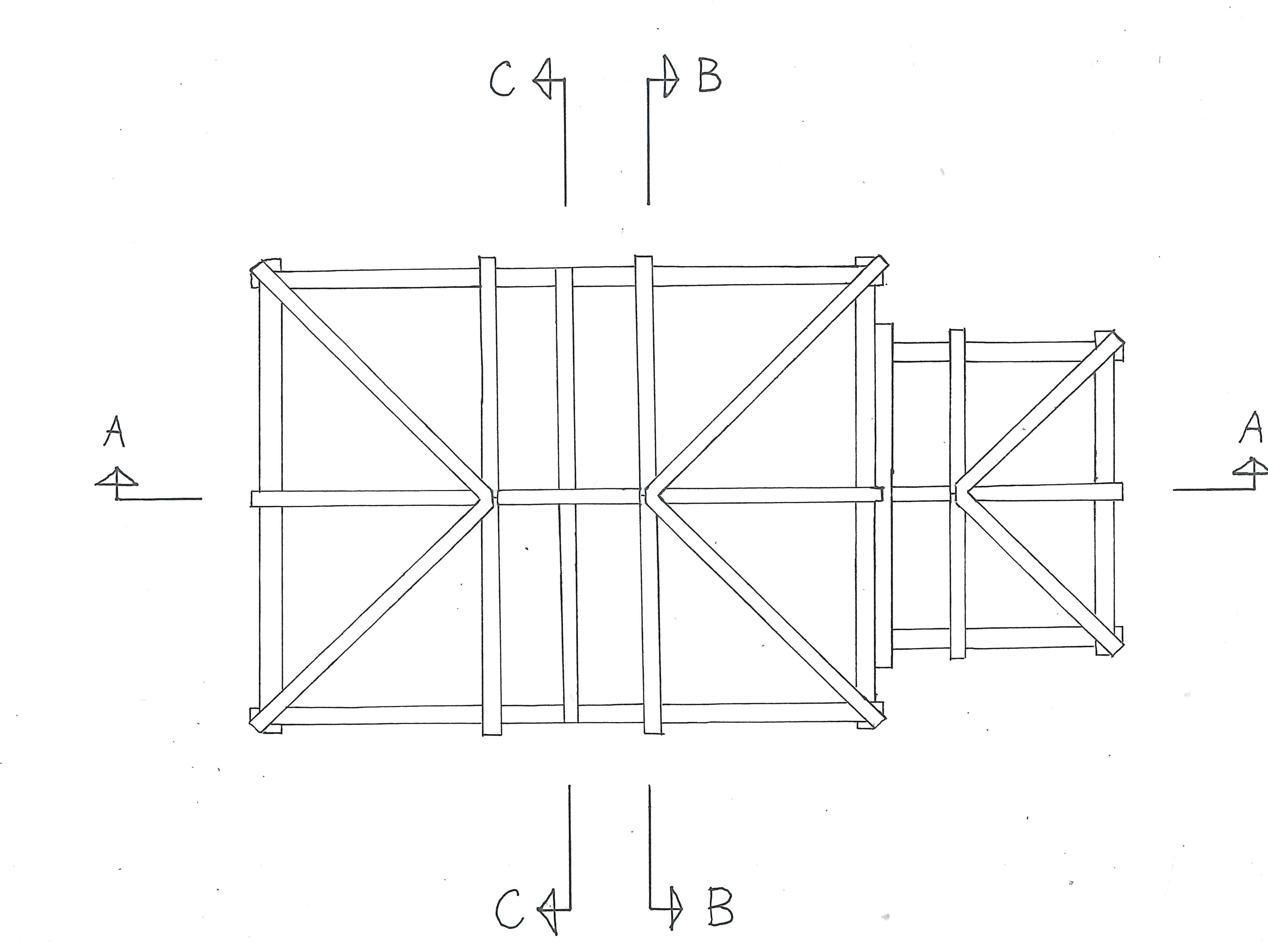

Tegning av takplan Hiortkirka. Tegning: Rørosmuseet

Bygningen har aldri hatt vinduer, kun blindvinduer, bestående av fugete bord med forseggjorte inntappete gerikter I blindvinduene kan en enda såvidt skimte sporene av den opprinnelige ruteindelingen og vinduenes øvre avrunding.

hiortkirka-ved-doktotjonna

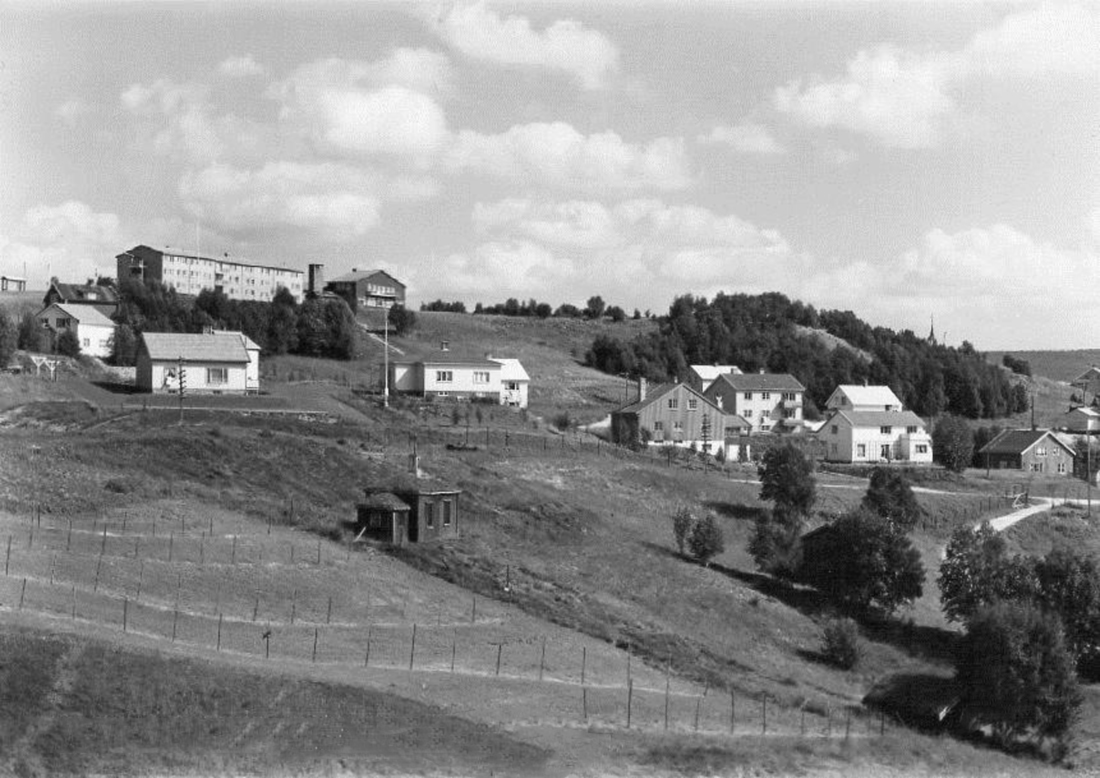

Hiortkirka avfotografert på doktortjønna, der den stod fra 1949 til den ble flyttet tilbake til opprinnelig sted i 1983. foto: Iver Olsens Samlinger

Klokketårnet er en nyere rekonstruksjon, men synes å være gjort i overenstemelse med det opprinnelige. selve klokken er av tre og enda noenlunde godt bevart. spiret er det opprinnelige.

relieff-hiortkirka

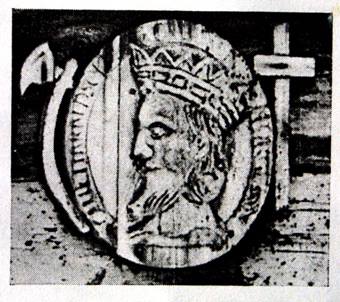

I gavelen finnes et venstevendt mansprotrett med krone i relieff i en sirkelliknende medaljong; enda kan bokstavene rundt feltet leses delevis: «OLUF HARALDSON NORVE»… På den venstre side er bevart rester av en øks og til høyre kan skimtes spor av et kors som har flankert medaljongen på den annen side. Relieffet forestiller altså Olav den Hellige og er enda et tidlig og interessant trekk ved den rike 1700-talls kultur som blomstret i dette miljø på Røros.



Hiortkirka har vært flyttet til Rørosmuseet ved doktotjønna 1949 og tilbake til Engan i 1983.

I Hiort-Engan står det også to åttekantede høyløer disse har også vært utsmykket med påmalte vinduer, disse er nå litt vanskelelig å se.

8-kant-loe
åttekantløe i Hiort-engan. foto: https://www.facebook.com/hiortengan/

Til å være høyløe er bygningene relativt forsegjort til tross for at det ikke er klokketårn så er konstruksjonen meget tiltalene.

inv8-kant-pa-skra
Takkonstuksjon i åttekantløe Hiort-engan. foto: https://www.facebook.com/hiortengan/

Videre lenger nord for Galåen nærmere Røros ligger en høyløe vi kaller for pyramideløa i sundet, denne skal også hat funksjon som lysthus sommerstid!



kart-galaen
Kart som viser plassering av Hiortkirka, lysthuset i Kroa og pyramideløa i Sundet

kilder:
http://www.fjell-ljom.no/?vis_artikkel=true&id=2584
http://www.bergstaden.org/no/hjem/circumferensen/barokkparken-i-hiort-engan
https://www.facebook.com/hiortengan
http://leander.roros.net
Jnr. 1445 – B/359 – 1968. STM:LHM  — Rørosmuseets arkiv

Hva skjer på Røros

Praksisperioden min i faget tradisjonsfaglig fordypning 2 er i startgropa og første halve uka har blitt brukt på bygningsundersøkelse med bæresystem til tak har vært tema.

Bygningsundersøkelsen er en innledning til faget som skal omhandle stående konstruksjoner så langt jeg har forstått er dette noe annet enn laft. I sammenheng med praksis skal Rørosmusset bygge seg et materiallager på ca 8x15m i tradisjonell utførelse. Jeg har da startet praksisen med å undersøke store bygninger med aktuell konstruksjon i distriktet: En industribygning på Røros; Murhytta 11,4 x41m. Og to uthus -fjøs/låvekonstruksjoner, der den ene på Spellmoen i Os og den andre er på Nesset i Tolga kommune. Bygningene har en geografisk spredning på 50km i Nord-Østerdalen og har noen forskjelligheter med seg.

Murhytta – Røros
OLYMPUS DIGITAL CAMERAMurhytta er en av kobberverkets eiendommer på Røros og ble bygd som et industribygg for kaldrøsting av kobbermalm i 1857 og senere ombygd i 1890. Murhytta har hatt mange bruksområder og har til stadig blitt endret etter bruk og behov, bygningen er i dag fredet i blir brukt som lager av museet. Konstruksjonen er spenstig, ryddig og enkel på en gang til tross for at hele konstruksjonen hviler på ytterveggene som er 11,4 meter ifra hverandre og danner ett stort åpent rom på 7,5m bredde og 6m høyde i bortimot hele bygningens lengde.

murhytta-snitt-utsnitt



Slik jeg tolker den kaller jeg det en «sperrebukk-konstruksjon med åser»  systemet her gjentar seg med 4,4meters avstand ca 7alen. Trekonstruksjonen består av en svill (8×8)som kommer dårlsvill.pute murhytta utsnitt.jpgig frem på tegningen, denne er det felt en ca 90cm lang pute (8×8) over. Stolpen (8×8)og skråstreveren (6×6) danner en trekant ifra kontaktpunktet ved svilla og den nederste beten.Som klemmer sammen «sammhaldet» mot en ny trekant ved takfoten. trekantene i sperreverket danner direkte lastveier og reduserer nedbøyning av sperra.

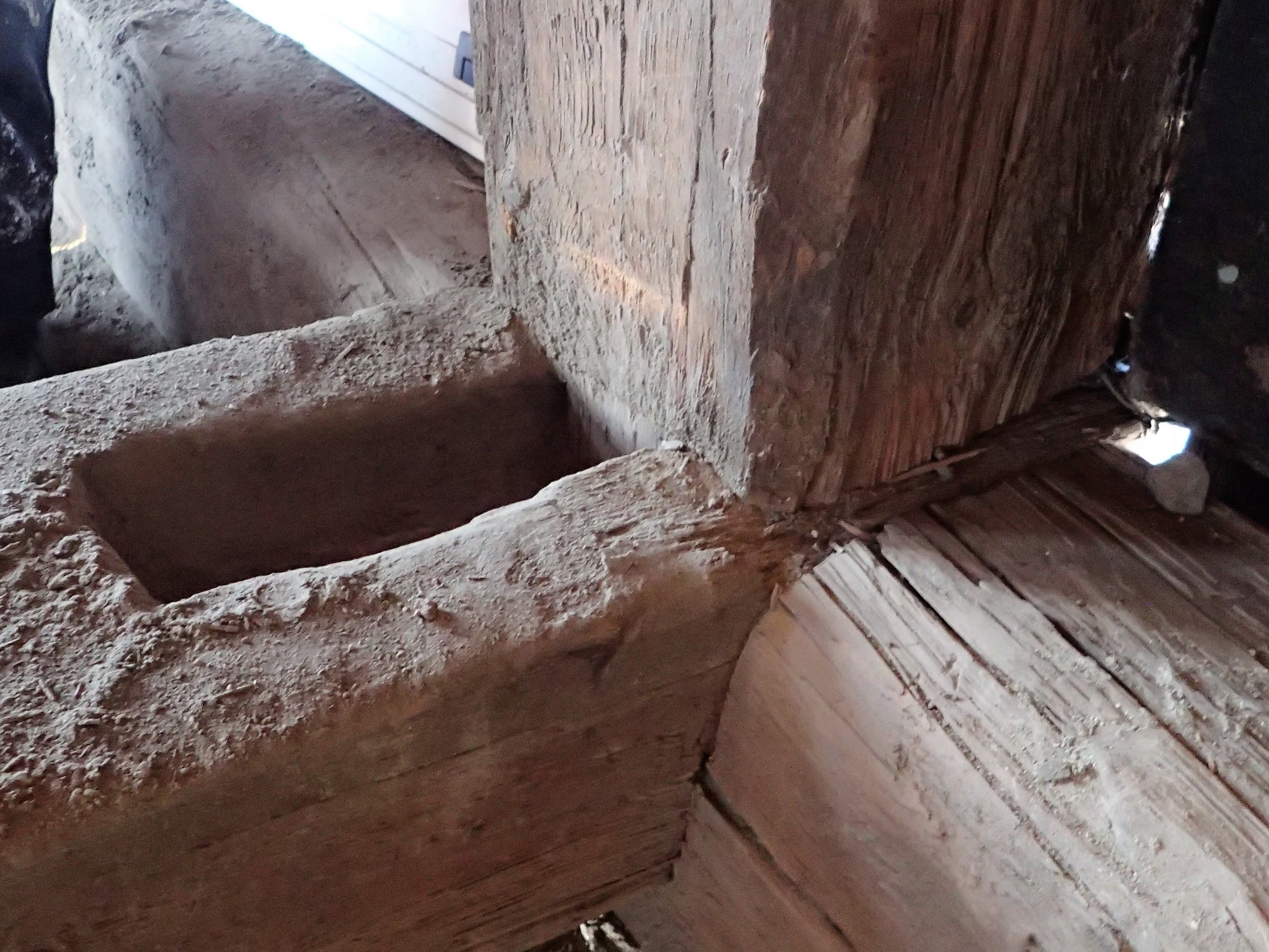

bilde viser knutepunkt ved opplagring, skråstrever mangler her, man kan se tapphullet.

Spellmoen -Os

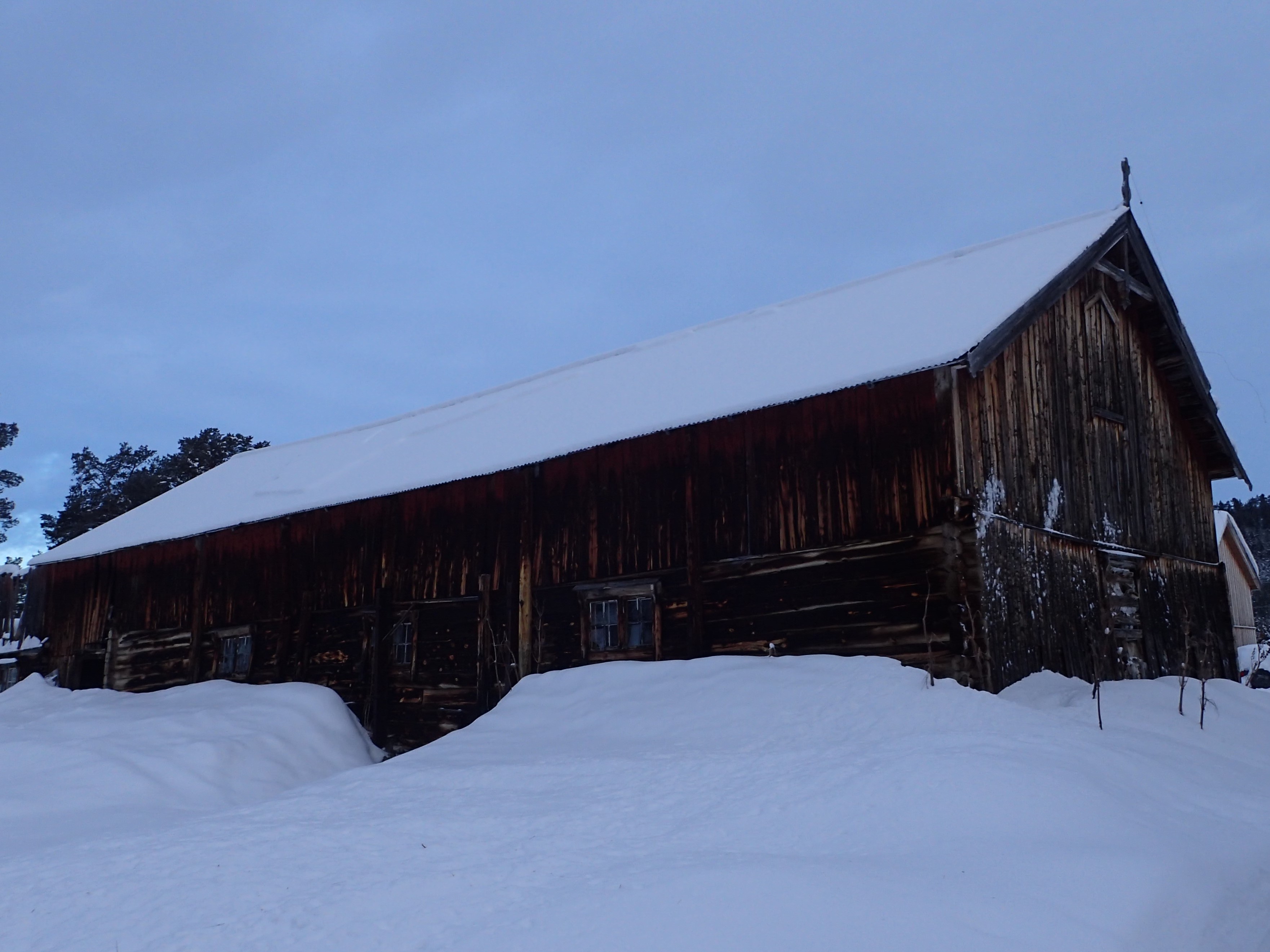

OLYMPUS DIGITAL CAMERA

Fjøset er bygd i 1881 etter at steinfjøset dem bygde i 1835 hadde fått alvorlige setningskader på dårlig byggegrunn. Kilden til bygningen hevder at mannen som ønsket å bygge bygningen hadde vært på tur ved Gaula og blitt inspirert av fjøs/låvebyggingen som foregikk i Trøndelag. Han fikk tak i bygningskyndige med trøndersk sperreverk? som tradisjon og fikk bygget seg nytt fjøs med høylem og kjørebru.

tegning-snitt-spellmoen-utsnitt-kontrast

bygningen er 8,9m bred med ca 35 graders takvinkel avstanden mellom. Jeg vil også gjerne kalle denne for noe sperrebukk med åser.  Avstanden mellom bukkene er varierende, men fra 3 – 3,8 meter.   Bæresystemet har likhetstrek med murhytta men er dog mer innviklet og kompleks da denne bygningen har funksjon i tre plan og murhytta har mer bare en funksjon som et tak. Spellmoen har et bæresystem som fører noe av taklasten inn i bygningen i form av skråstrevere, på spellmoen er det også lagt småsperrer(3″) oppå åsene for å kunne liggende trobord (som vistnok kan være en fordel med skifertak)

Nesset – Tolga
Uthuset på Nesset.JPG

Nesset ble bebodd rundt 1750 og rundt 50 år etterpå fant dem ut at her var gode muligheter og fjøs må bygges. Det er innhugget i muren 1802 og kilden skal ha dokumenter som bekrefter dette, enkelte har antydet at byggemetoden er noe spesiell og ung for alderen til bygningen.

tverrsnitt-nesset-kontrast

Her er bredda på bygningen 8,7m og takvinkel ca 38grader. Det er 4 tilnærmet like bukker som står med 5,8 meters avstand. Jeg ville gjerne også kalle dette en sperrebukk-konstruksjon (uten åser). langsnitt-nessetI mellom hver disse 4 sperrebukkene er det 3 sperrepar som fungerer muligens noe enklere/anderledes der de bare har en kort bit 1m av undergurten som klamrer seg fast i en slags indre svill.

OLYMPUS DIGITAL CAMERA

Etter å ha lest litt i boka forstår jeg at vi kaller dette for fotingsrøst pga at sperrefoten treffer sperrelund på utsiden av vegglivet, og gjerne utveksla fotingsrøst eller er det et «bunde system»? Disse to som ikke er fotingsrøst er det da det vi kaller trøndersk sperreverk?
