Taktekking – Tradisjonelt bygghandverk

Stikking og legging av takspon på en låve ved Drangedal Bygdetun, Telemark.

I forbindelse med et kurs inviterte Drangedal Bygdetun til dugnad for omlegging av et låvetak. Den gamle taktekkingen har holdt i ca 20 år men har i de siste 10 år gått i fullstendig oppløsning slik at den nesten kunne bare kostes vekk.

Drangedal har et fuktig klima med ca. 1200mm årsnedbør i snitt. Spontak er helt avhengig til å tørke godt mellom nedbørsperioder. Det forlenger levetiden av sponen vesentlig. Mens en må tilpasse tekkemåten ved kysten til vindforholdene og dermed legge så tett som mulig, er det i Drangedal tvert i mot. Her er det lite vind og sponen skal legges så luftig som mulig.

Spon i Drangedal blir hovedsakelig stukket av furu. Det er det dominerende treslaget i området.

For å velge godt egnet furu til spon så lærte vi at en må lete opp stammer med løs og oransje bark langt ned. Trær med slik bark skal være lett å kløye/stikke og er ofte rettvokst. Stokken skulle ha ca 35cm i brysthøyde, være sylindrisk og mest mulig rettvokst og rund.

Malmved er ofte betegnet som veldig bestandig mot råte. Det stemmer nok stortsett. Som spon er furu like holdbart som gran. Her er det klima, leggetekniken og lokale omstendigheter som avgjøre levetiden av taktekkingen.

Som en kan se er det gamle taket godt dekket med furunåler. Noe som sikkert også har fremskyndet råteprossesen fordi opptørkingen, som er særs viktig, ikke har kunnet skje rask nok.

Bilder under viser spon laget av ferske kubber. Disse blir stukket uten koking. Bildet til venstre viser utstikket, det vil si nedre ende av sponet da den blir stukket. Det er nok så ujevnt. Men det var bare bra mente de lokale håndverkerne. Bildet til venstre viser legging med utstikket ned. Men slik bølget spon oppnår en maksimalt med lufting.

Taket blir tekket med 14 » lange spon i 2 lag. Første spon blir delt i 1/3,dvs. ca. 4,5 » og 2/3, dvs. ca 9,5″. En starter slik at 4,5″ spon blir spikret med et lite overlegg på første lekt. Opp på den legges en resterende biten med 9,5″. Den skal legges jamt med første sponrekke. Nå har en et 2 lags tekking av ca. 4,5″. Rekke nr 3 blir da lagt med spon i hele 14″ lengde. Disse skal starte med en avstand av ca. 4″ fra takkanten. Slik overlapper den så vidt de første to lagene og en kan være sikker på at vann blir ledet over til underliggende spon om den som ligger øverst skulle slippe gjennom noe

Mens en på vestlandet ofte legger spon slik at alle rekkene starter fra en gavelvegg til den andre (med hovedvindretning) har Drangedal en tradisjon i å legge spon med vekslende leggeretning. Det gir et luftig tekking fordi sponen vil ikke å ligge «pent» på hverandre. Det er gjort med vilje siden det bidrar til en luftig taktekking og dermed en raskere opptørking. Sponen er dimensjonert fra tynnside med ca.3mm til tykkside ca. 6mm. En stikker på den måten ca. 60 spon per kubbe. Det går ca. 80-90 spon per kvadratmeter.

Sprikring av spon med blankspiker. Siste spon er ikke spikret helt slik at neste man( til høyre) kan klemme under sin siste spon når han har jobbet seg bortover

Sponen blir festet med kun en spiker i den tykke kanten hvor den overlapper og dermed klemmer fast underliggende spon. En skal spikre slik at underliggende spon ikke blir truffet av spikren. Vi brukte 55mm blank spiker fra skogfinsk museum. Blankspiker ruster i overflaten og «biter» seg fast i treverket. Galvaniserte spiker derimot har en glatt overflate og løsner ofte når treverket de er festet inn i er utsatt for vekselvis fukt og tørke.

Tekkemetoden med vekslende rettninger gir et flott flate. På bildet ser en et langt bord så kalt «reia». Et bord som styrer leggingen av sponen slik at den ligger rett og fin og i tillegg gir støtte til håndverkeren. Når en har lagt ferdig ei rekke vil en høre: «reia går»! Det betyr at reia flyttes oppover til neste lekt og gir da styring til legging av neste rekke spon.

Restaurering av klokketårn på Solbrå gård, Gudbrandsdalen

Stabburet på Solbrå Gård er smykket med en flott klokketårn. Siden bygningsdelen er veldig eksponert for elmentene viser den etter årene som har gått en god del slitasje. Bordtekkinga er slitt og «sperrene» har en del råteangrep. Noen bord mangler allerede.

I denne posten skal jeg skrive om restaureringen med fokus på materialvalg og overflatebehandling.

Bildet vises kongen ( granstokk med ca. 100mm Ø) som står sentrert, støtter sperrene og holder vindhane.

Det antas at klednignsdelene som kranser rund kongen er temelig originale. Bordene er håndhøvlet og har særs bra kvalitet ( tettvokst virke ). Panelbord som er lengre nedover på tårnet har trolig blitt skiftet for 30-40 år siden. Disse viser preg av maksinhøvling og har saget overflate. Disse er i gran og av dårlig materialkvalitet. Mosegroing har ført til at en god del av bordene har råtnet og galvaniserte spiker har ført til at en del bordene har løsnet.

På bildet over til høyre vises det anordning av kledningsbord og mindre råteangrep i sperrer. Målet er å demontere alle bordene, skifte ut all kledning og utbedre deler av konstruksjon som har råte og erstatte med nye bord i senvokst furu med handhøvla overflate. Linoljemaling skal blandes selv ved å bruke pigmenter til å komme så nær original farge som mulig. Bildet viser to forskjellige grønntoner. Hele tårntekkinga skal males med to strøk etter ferdig montering.

Etter nøyaktig oppmåling er material bestillt hos Langmorkje Allmening. Her garanteres det senvokst furu som er utetørket. Materialene er bestillt slik at jeg kan dimensjonere og høvle alt etter behov. Kledningsbord samt pyntebordene skal høvles med fals og profil på verksted.

Delene er lagt opp på bakken for å få et bedre oversikt.

Alt demontering/montering skjer fra lift i ca 12m. høyde. Videre bilder og flere detaljer om materialene osv. vil komme her.

Bildet viser gamle og nye bord under. Tydelig angrep av geitved.

Siden det var tydelig råteangrep på geitveden har jeg valgt å sage vekk alt geitved på de nye materialene.

Ny kule til toppen av vindviseren er dreid av senvokst og godt lagret gammel laftestokk.

Nye «Stålpinner» eller «solstråler» skal smies i løpet av de neste dagene.

Her er vi i gang med å blande pigmet med linolje for å finne original fargeton.

Grunnlag for maling er en blanding av 2/3 del hvit linoljemaling samt 1/3 del kokt linolje . Jeg har brukt verrona grøn jord, gulloker og kromoksid grønt som pigment for å oppnår riktig fargteton.

Første impregnering av de ferdiprofilerte pyntebord

Alt av deler til tårnet skal grunnes og males med to strøk linoljemaling.

Her pågår det sponsing av sperrene og montering av panel samt pyntebord.

Slik ble resultatet etter ferdig montering. Det gjenstår montering av spir og kule samt malingsarbeidet.

Frå skog til takspon, nytt spontak på Bunadburet på Bjerkem

Bunadburet på Bjerkem, i samband med det pågåande arbeidet innkledd i stillas og tak over tak. Foto: Roald Renmælmo

Garden Bjerkem i ligg i Steinkjer kommune, kring 15 min køyring aust for Steinkjer sentrum. På garden driv dei produksjon av økologisk korn av eldre kornsortar og har økologisk mjølkeproduksjon. Det gamle buret på garden er i dag verkstad til Berit Bjerkem som produserer tradisjonelle folkedrakter frå Nord-Trøndelag. Det er også utstilling av drakter i buret som går under namnet Bunadburet. Eigaren av garden, Johan Einar Bjerkem tok kontakt med oss for ei tid sidan og ville gjerne få lagt nytt spontak på buret og lurte på om det kunne høve som eit undervisningsopplegg for studentane våre. Vi slo til på det og byrja planlegging av prosjektet.

Det er mykje logistikk kring eit slikt prosjekt og eigar fekk Pedersen Handverk AS i Stjørdal til å ta på seg arbeidet med å byte tro og organisere oppsetting av stillas og overtekking. Det vart prioritert å bruke overtekking av taket under arbeidet for å ikkje risikere å få vatn i isolasjonen i taket som er isolert. Til vanleg er ikkje tradisjonelle spontak isolert og denne type overtekking ikkje nødvendig. For oss og studentane var det flott å kome på samling og sjå at alt var klart til å byrje å stikke spon og tekke med spon.

Skjørholmskogen i Verdal, Foto: Roald Renmælmo

Det fyrste som måtte til var å finne høveleg skog til å stikke takspon av. Bjerkem har ein del skog og vi byrja med å leite der. Noko av skogen var litt langt unna garden og var vanskeleg tilgjengeleg om vi skulle ha med studentane på uttak og hogst. Vi såg også snart at snøen forsvann for tidleg på våren til at skogsvegane var farbare med tømmer på slep. Vi valde då og ta ut nokre graner i forkant av studiesamlinga i Skjørholmskogen i Verdal, men ikkje langt unna Bjerkem. Eg vart tipsa om denne skogen av Hans Brede i Skogselskapet som tok oss med for å sjå. Eg så snart at det var fleire aktuelle graner i skogen og merka i fyrste omgang 4 av dei til vårt prosjekt.

Lange slanke grantre med relativt lite kvist er eit godt utgangspunkt for sponemne.

Tømmeret vart så kjørt med traktor til Bjerkem og lagt klar til studentane kom. Skogselskapet har også skrive ein liten nettsak om skogen og spontekkinga på sine nettsider. Studentane kom til Bjerkem måndag 12. april og var der heile samlinga fram til fredag 16. april. Med bakgrunn i pandemien delte vi studentane i tre ulike kohortar som arbeidde kvar for seg og budde kvar for seg under heile samlinga. Måndagen starta vi med å sende ein kohort ut i skogen ved garden for å leite fleire aktuelle spontre, eller i alle fall få litt kjennskap til aktuell skog. Ein kohort byrja å kappe sponkubb, kløyve sponskier og koke desse for å byrje å stikke spon. Den tredje kohorten byrja å førebu tekking av den vestre takflata på buret med spon som eg hadde gjort klart på førehand.

Det var 15 ivrige studentar som var med på samlinga og dei var gjerne oppe i god tid før klokka 06.00 på morgonen for å byrje å koke spon. Såleis fekk vi produsert mykje spon og vart ferdige med tekking av taket på Bunadburet alt på torsdag, etter 4 dagar arbeid. Flatemålet på taket på buret var kring 70 m2 og til det gjekk det med kring 12 000 takspon. Vi heldt fram med å stikke spon også på fredag og produserte kring 16 000 takspon i løpet av samlinga. Desse sponene vart stort sett produsert av dei 4 grantrea som vi hogg i Skjørholmskogen i forkant av samlinga. 16 000 spon er omlag nok til å tekke kring 100 kvadratmeter takflate. Det blir god utnytting av tømmeret å få så godt utbytte.

I Nord-Trøndelag er det vanleg å ha nokså tynne spon, kring 5-6 millimeter i eine kanten og ned mot kring 2 millimeter i andre kanten. Vanleg sponlengd er 13 tommar og det vert lagt med 4 tommar opptrekk, altså som tre-lags tekking på taket. Andre stadar i landet kan det vere vanleg med lengre spon og kanskje også tjukkare spon. Filmen Spontekking og tekkardugnad frå Skaun i 1970 er eit godt døme på dokumentasjon av spontekking frå Sør-Trøndelag.

Kapping av sponkubb

Kløyving av sponskier

Stikking av spon

Spikring av spon

Kvar spon vert festa med ein liten blankspikar.

Ferdig takflate tekt med spon på Bunadburet

Nåmtro

Nåmtro til Stall ifra Heimtveiten, Bykle, Setesdal. Nå Norsk Folkemuseum.

Stallen hadde opprinnelig nåmtro etter den var bygget i 1850. Det kan være at denne også er en gjenbrukt bygningsdel ettersom det er mye gjenbruk i bygningen. At den har ei skavla/pjåla overflate som mye av det gjenbrukte tømmeret har, kan tyde på dette.

Hva er så nåmtro?

Nåmtro er en blanding mellom veggstokk og taktro for å tette åpningen som ofte er mellom tro og raftstokk eller stavleie i et sperretak. Den får da et hakk for hver sperre bortover takflata. I stedet for nåmtro, kan sperrene være felt helt ned i raftstokk, det kan være en åpning, eller at det kan legges inn kubbinger mellom sperrene.

Utklipp fra A.Berg Norske tømmerhus frå mellomalderen Bind1 Utklipp fra Arne Berg, Norske tømmerhus frå mellomalderen. Bind 1.

Tilhogging av ny nåmtro:

Anders Dalseg og Magnus Wammen skårer et hakk som har litt mindre enn 90 grader, vi passer på å ikke hogge skåret tvers over. Gammel nåmtro ligger til høyre Foto.Henning Jensen

Skjulphogging Foto. Henning Jensen

Vinkelen hogges ut med bile. Foto. Henning Jensen

Ferdig hogd nåmtro, legges på taket, og sperrebreddene loddes opp på nåmtroa, og sperrehakket hogges ut med øks. Foto. Henning Jensen

Tro tykkelsen, merkes med ripmott. Foto. Magnus Wammen

Klar til å snus. Foto. Henning Jensen

Ferig tilpasset nåmtro Foto. Henning Jensen

Alle troborda får en treplugg ned i sperra under. Vi varierer å bore i øverkant og nedkant av trobordet. Vi borer med 1″ navar, og lager pluggene av furu som spikkes koniske og 8kanta. Emnene tas av tørr kjerneved furu, men ikke nære margen. Kapp fra veggtømmeret er fint å bruke til dette. Never ligger pakket og klart til legging. Foto.Henning Jensen

Skrevet av Magnus Wammen, Norsk Folkemuseum

Tett tak på Heimtveiten

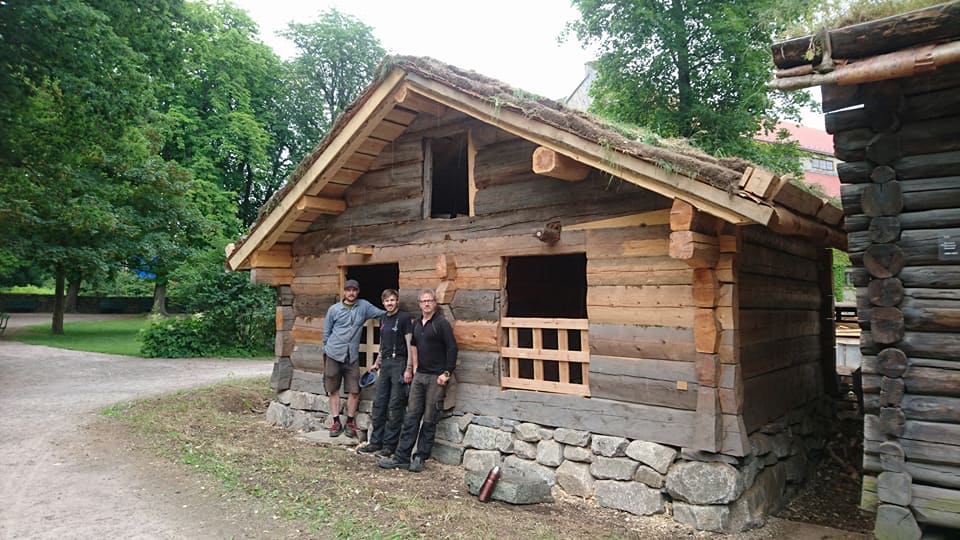

19875145_10155150800575091_1213182674715824228_n — Fra venstre: Henning Jensen, Magnus Wammen, Terje Planke. Foto: Ukjent.

I de siste ukene har Magnus Wammen og undertegnede hatt fokus på å få tett tak, og avviklet riggen, på Heimtveiten. Dette innebar å få på plass sperrene, skjære/tælje og nagle fast tro, never og torv. I dette innlegget skal jeg fortelle litt om «raftlåsnovet», og løsningen vi valgte på nevertekkingen.

Raftlåsnovet

Mellom raftstokker og røstmødrene på Heimtveiten er det brukt et spesielt nov, som vi ikke har vært borte i før. Utbredelsen av denne varianten er for meg ukjent, men på de restaureringsprosjektene jeg har arbeidet med til nå, har jeg ikke vært borte i denne varianten.

Novet er en kombinasjon av novene på resten av stallen, men med en svalehale, i tillegg er den gjort skrå i bunnen av novet, Svalehalen er ikke flat, som i en vanlig forbindelse, men skrår kraftig ut mot utvendig veggliv.

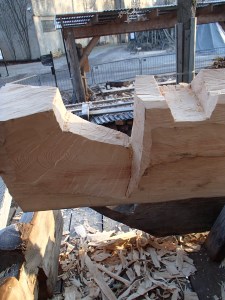

Oppsåta i raftstokken:

På innsiden av oppsåta er det hugget omtrent 2 tommer bredt, og på halv høyde. I tillegg var det hogget en kinning på innsiden. Fra oppsåtas innside er det så hugget både skrått utover, som en svalehale, ca 4 tommer i bunnen, ved vegglivet, og skrått nedover, slik at det blir et fall, det er ikke hogget kinning på utsiden.

OLYMPUS DIGITAL CAMERA — Oppsåta. Foto: Magnus Wammen NF

Underhogget i røstmora:

På originalstokken var det ikke hugget kinning på innsiden av raftlåsen.

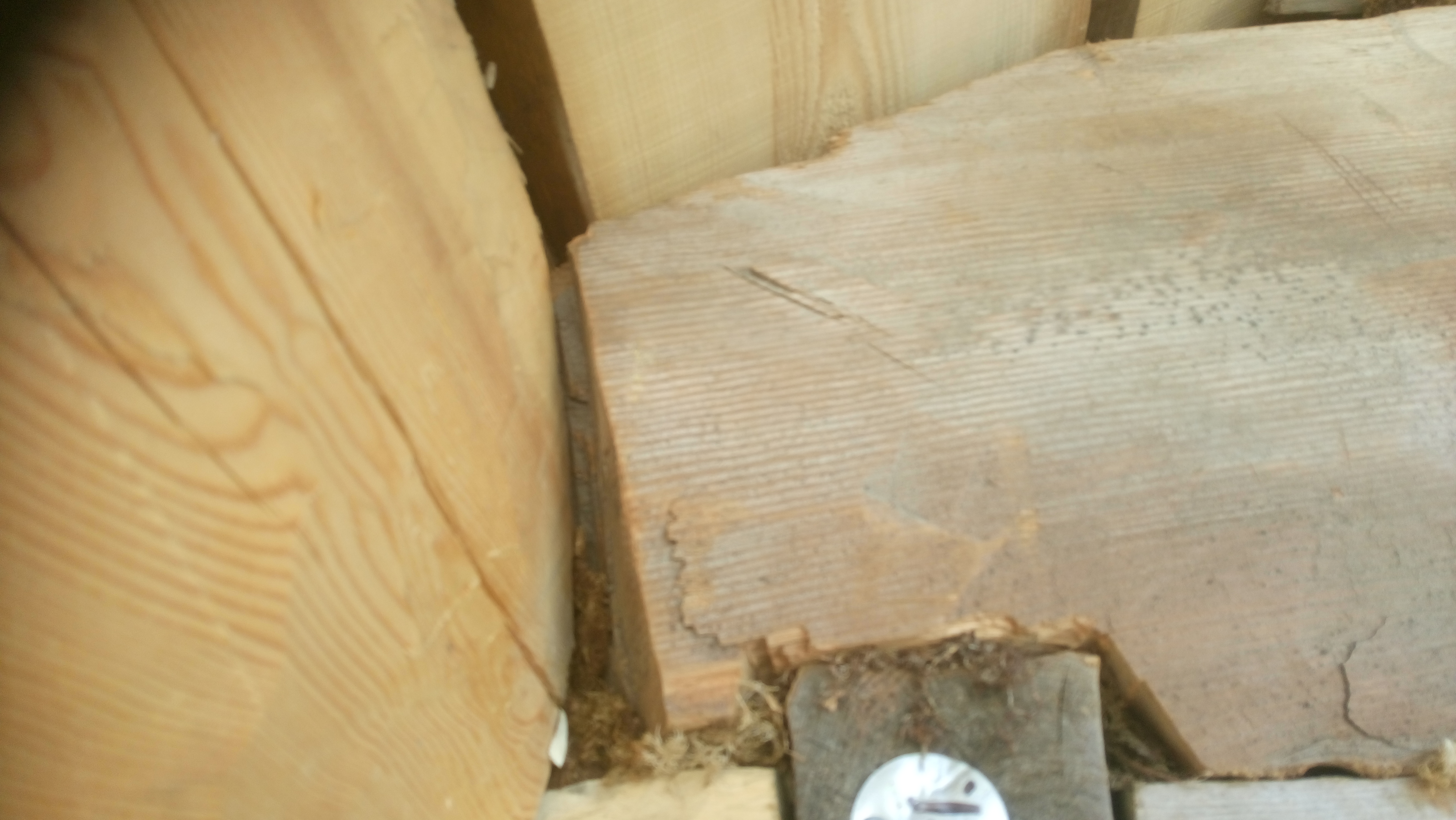

2017-07-05 10.34.01 — Innsiden av underhugget i røstmora på originalstokk. Foto: Henning Jensen NF

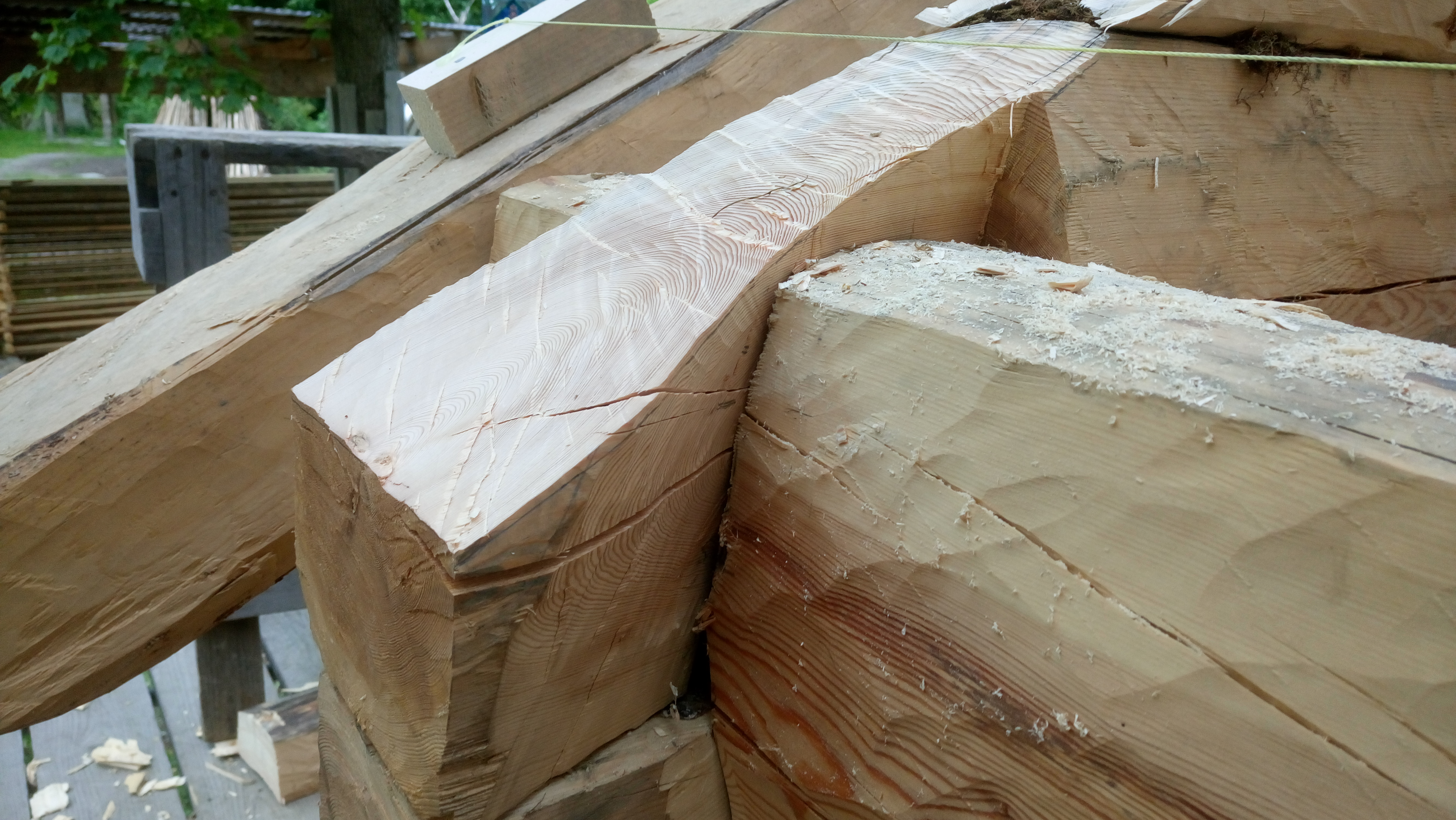

Røstmora på plass. Foto: Henning Jensen NF.

Teori:

I og med at mye av mye av enden på røstmora hogges vekk, gir denne typen nov ekstra mye ved i halsen på røstmora. Fallet på garpehogget er ganske parallelt med takfallet på røstene. I tillegg gir den svalehaleutformede halsen en veldig god sikring mot at raftstokken skal bli presset ut av kreftene fra sperrene ved høy taklast. Setesdal er et svært snørikt område, og kanskje er det utformet slik, for å gi ekstra god støtte ved takfoten, når taklasten blir stor.

Etter en gjennomgang i resten av Setesdalstunet, ser det ut til at 3 av 6 uthus i tunet, har denne raftlåsen. Er det noen som har vært borti dette novet? og eventuelt kjenner betegnelsen på dette? Raftlås? Raftsluk?

Nevertekking på Heimtveiten.

I uke 24 hadde vi tekkjardugnad på stallen, med tradisjonbærer Anders Dalseg som mentor. Han hadde med seg Eivind Dalseg og Knut Erik Paulsen fra Setesdal. Anders har åpnet, og satt i stand mange nevertak i Setesdal, og bidro med mye erfaringer og kunnskap om nevertradisjoner i Setesdal.

Vi la 6-7 lag never på taket og to lag torv på toppen, første lag med graset ned, og andre lag med graset opp. Hverken Magnus Wammen eller undertegnede har mye erfaring med legging av rene nevertak, og vi lærte veldig mye i løpet av disse dagene.

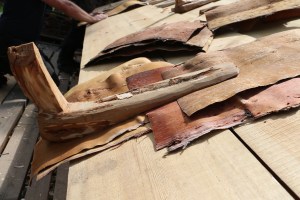

Mye av jobben var sortering av neveren, både på lengde og kvalitet. De lengste flakene sparte vi til å legge over mønet. Never til takskjegget, som skal krølle seg, sorterte vi ut den fineste kvaliteten. Anders ville ha gul, «læraktig» never til dette, uten kvist og «vekstfeil», og ikke for tynn. For å holde orden på lagene, sorterte vi neveren til takflatene på lengde, slik at rastene ble lagt med samme lengde. Vi hadde mye never på ca 50 cm, og da la vi med 3 tommers opptrekk for hvert lag, jevne raster i overkant, og 2 tommer sideveis overlapp, som vi vekslet på for hver rast. Dersom vi gikk over fra 50 cm til kortere never, la vi en rast uten opptrekk, for å sikre at vi fikk 6-7 lag hele veien. Kvaliteten på neveren varierte, vi hadde til rådighet never fra både Lierne og Setesdal. På takflatene passet vi på å bruke 2 dårlige flak som 1, og var det hull, kunne vi legge en ekstra under hullet, veldig dårlig never brukte vi opp, som et slitelag på toppen, mot torva.

3 tommers opptrekk, 2 tommers sideveis omlegg. Til venstre Knut Erik Paulsen, til høyre Eivind Dalseg. Foto: Henning Jensen.

Under krokene la vi 3 lag, 1. lag med kvitsiden opp, ca 3 tommer på utsiden av taktroa, denne skulle være så tykk som mulig, deretter 2 lag over dette. Lag 2, ca 1 tomme utenfor lag 1, og lag tre 1 tomme utenfor lag 2.

1 lag med kvitsida opp, både på raftet og langs med takskjegget, på røstet la vi den ca 1 tomme utenfor vindskia. Foto: Henning Jensen

Løsning under torvholdskrok. Resten av lagene la vi over kroken. Foto Henning Jensen.

Ca 1 tomme uttrekk for hvert lag. Foto Henning Jensen.

Vi la oss helt opp mot mønet, og valgte kortere never på de øverste rastene. Til slutt la vi 5 lag never over mønet, som var kortere og kortere for hvert lag, også her med 2 tommers omlegg, vekslet for hvert lag.

Øverst til venstre: Løsningen langs røstet, 1 lag med kvitsida opp, en tomme utenfor vindski, på tvers, de neste 6-7 lagene langs med taket med kvitsida ned. Foto: Henning Jensen

Øverst til høyre: Løsning over mønet. Foto: Henning Jensen

Nede: Neverkanten langs takskjegget. Foto: Henning Jensen

Stallen hadde yfsingestein på kantene, dette hadde vi ikke på lager da taket ble tekket, men vi får et lass fra Setesdal i høst. Da blir torva langs røstet erstattet med stein.
