Gården Kvilekvål på Voss er et gammelt klyngetun som ligger langs den gamle postveien mellom Voss og Bergen. Gården ble brukt som skysstasjon og overnatting for reisende, derav navnet Kvilekvål. I dag står kun noen av byggene ifra det gamle tunet igjen, deriblant en treskerlåve fra tidlig 1800-tallet. Denne skal ha blitt flyttet til gården rundt 1850, og blitt brukt til kornproduksjon og som høyløe.
Låven står i skråning langs veien over tunet. Den ene langveggen ligger an på mur mens den andre står på steinpillarer cirka 2 meter over bakken. Låven har blitt presset utover av frost og bevegelse, samt en sprengingsulykke i 2021 der alle sprengningsmattene landet oppå låvetaket og skjøv den delvis av fundamentene.
Da vi startet på prosjektet sommeren 2022 var låven nær ved å falle av pilarene, og vi valgte da å demontere låven for å restaurere den trygt på bakkenivå. Steinfundamentene skal gjenoppbygges i mai 2023, og låven skal stables opp igjen på fundamentene i løpet av sommeren.
Dette prosjektet ble brukt som læringsarena for Vestland hvor vi samlet studentene to uker i januar. Vi var tre studenter fra Bachelorstudiet Tradisjonelt bygghåndtverk, NTNU, samt en veileder og representant fra læringsarena. Tilstede var også eier av gården.
Selve bygget er i hovedsak laftet i bjørk. Dette er et forholdsvis utradisjonelt materiale som konstruksjonsvirke i laftede bygg, men mye av materialet er overraskende godt bevart.
Vi har fått lokalt tømmer fra Bulken på Voss. De to første omfar samt bjelkelag og toppsvill blir i furu mens resten av utskiftingen blir i bjørk. Bygget er laftet i rundtømmer og stokkene er formet minimalt i novet.
Før samlingen hadde vi målt ut høyder, satt ut midlertidig fundament, tælja tømmer og lagt ned første omfar slik at vi kunne fokusere på videre opplafting med studentene.
Vi plasserte bygget på jordet rett nedenfor de originale fundamentene slik at vi lettere kunne forholde oss til mål og høyder der bygget blir gjenreist.
Da låven og fundamentene var delvis rast sammen var det vanskelig å få noen gode mål på høyder, diagonaler osv. Vi valgte derfor å måle opp fundamentet i vater og rett diagonalt som et utgangspunkt. Høydene ble justert etterhvert som vi fikk opp vegene på bygget.
Selve laftet er et garpelaft med kverk og rette kinninger oppe og nede. Stokkene er formet minimalt og det er ikke tett meddratt med unntak av midtre del der man tresket korn. Dette er ganske vanlig på slike type låver. Det lå også originalt treskegulv der man strammet bordene sammen med kiler i bakkant for å tette under tresking.
Vi hadde fint, kaldt vær under samlingen, og fokuset var å gjenskape laftet og stilen bygget var oppfør i. Det ble også endel faglige diskusjoner rundt typen laft, tømmer, konstruksjoner samt akademisk tilnærming til rapportering og utføring.
Etter samlingen er bygget ferdig restaurert på sine midlertidige fundamenter og er per nå nedplukket og venter på sine nye ferdige fundamenter der det skal gjenreises i løpet av sommeren. Det skal også lages nytt treskegulv, takkonstruksjon og tekkes med never og torv.
Jeg tar her for meg utførelsen av beitskier til inngangsdøra i en rekonstruksjon av en årestue fra tidlig middelalder. Årestua skal være en del av middelaldertunet Stiklastadir på Stiklestad i Verdal. Sammen med to andre studenter og veilederene Per Steinar Brevik og Kai Rune Johansen så har dette vært en del av praksis i tradisjonell tømring våren 2023.
Hensikten med å ha beitski på hver side av en dør er først og fremst for å holde stokkene i ro. Mosehogget sammen med dømlinger på hver side av døråpningen vil gjøre mye for stabiliteten, men det er ikke alltid tilstrekkelig. I tillegg til å være avstivende så skal også beitskiene være fester for dørhengsler og anslag for dørbladet.
Illustrasjon av beitski i døråpning, inspirert av tegninger i Norske Tømmerhus Berg, Arne 1989.
Hugging av grøypa. Før arbeidet med å lage til beitski starter så blir det hogget et vertikalt spor også kaldt grøypa inn i rekka av stokkender på begge sider av døråpningen. Vi har valgt å kappe stokkene ferdig på lengde slik at døråpningene ikke trenger å kappes ut senere. Med denne metoden sparer vi både virke og vi kan benytte oss av navar for å ta ut grøypa. Jeg målte først opp og merket grøypa, så brukte jeg et 5/4” navar for å ta ut et vertikalt hull. Jeg hogde så ut veden inn til navarhullet i en M-profil som vist på Illustrasjon 02 under. Huggingen danner til slutt en U-profil i horisontalsnittet. Navarhullet gjør at arbeidet med å ta ut endeved blir enklere, men denne fremgangsmåten krever samtidig at det hugges ut spor i hver enkelt stokk fortløpende for å komme til med navaren fra oversiden.
5/4″ navar for å ta ut hull til grøypa
Horisontalsnitt av grøypa. Stiplede linjer viser retningen på huggingen
For å hugge ut grøypa brukte jeg en øks som tidligere var vurdert som relevant for prosjektets tidsperiode, med bakgrunn i bacheloroppgaven til Kai Rune og Per Steinar. Øksa er lang og smal som en typisk smaløks. Den hugger effektivt ut sporet med i hovedsak framhynna på øksa.
Beitskiene. Emnene vi tok utgangspunkt i var to ferdig grovskjærte stokker. For å gjøre arbeidet med forming, profilering og skurd enklere så valgte vi ut emner uten kvist. Disse var på forhånd kløyvd i to halvdeler på båndsagbruk og stokkene ble så lagt opp på to bukker så arbeidshøyden ble riktig.
Halvkløyvingen som var utganspunkt for å lage beitski.
Arbeid med pjål. Til barking og forming av stokken ble det brukt en stor pjål med eggbredde på 4,5 » og svak bue langs eggen. Med denne kunne vi fjerne mye ved i raske og kraftige drag. Til finpussing av stokken ble det brukt en mindre pjål med eggbredde på 3″ og noe flatere angrepsvinkel på stålet. En tydligere bueform på eggen gjorde også at pjålen tok smalere striper av gangen.
Ferdig grov-pjålet stokk med den store 4,5″ pjålen på høyre side.
Fals og tapper. Vi arbeider i ferskt tømmer og vi valgte derfor å lage til fals og tapper som var relativt trange for å låse stokkene så mye som mulig også etter at det har tørket. Beitskiene ble hugget etter merking med sostnor. Her brukte vi en glepphuggerøks som vises på bildet under. Denne har stor eggvinkel og var enkel å bryte ut flis med uten at øksa kiler seg fast. Enden på beitskia ble tappet ned i dørstokken og opp i dørgaupna. Beitskiene skal ikke ta opp noe vertikaltrykk og samtidig vil de ferske stokkene i veggene tørke og sige mye – anslagsvis 2-2,5″. Vi la derfor inn et sigerom for tappen i dørgaupna på ca 3,5″.
Kai Rune Johansen hogger ut fals på beitskiaGleppoggarøksa som ble brukt
Dørstokk og dørgaupne. Etter at beitskiene var ferdig formet med endetapper så kunne vi måle faktiske størrelser og det ble tatt ut spor ned i sylstokken. Sporet ble boret opp med navar og hogd ut med den samme høggarøksa. Uthogging av tapphull med sigerom i dørgaupna ble gjort i flere omganger. Først ble det tatt ut tilstrekkelig for å få stokken ned på medragshøyde, så ble resten tatt ut samtidig med mosehogget når stokken lå på bukker. Da ble også utsparing for anslag til dørbladet hogd bort .
Ferdig grøyp og tapphullFerdig montert beitski og dørgaupne
Litteraturliste:
Berg, Arne(1989) Norske tømmerhus frå mellomalderen: band 1 Allment oversyn
Johansen, Kai; Brevik, Per Steinar Josteinson(2019) Laft i Trondheim i tidlig middelalder
På læringsarenaen i Buskerud kopierer vi et Sandsværshus. Det er en type hus som det har vært tradisjon for i Kongsberg området. Huset er 7 meter bredt er 8,5 meter langt og 3,5 meter opp til rafta. De største stokkene er 8,5 meter lange og kan ha en rot-dimensjon på 30 cm. Med andre ord de er tunge, og de er mange (ca 100 trær). Ettersom huset ble høyere måtte vi få oss noen hjelpemidler for å flytte på stokkene og for å få dem opp på laftekassa. Vi har forsøkt å bruke færrest og enklest mulig hjelpemidler.
Videoene viser metodene vi bruker nå.
Fugleperspektiv
Håndverkerperspektiv
Vår erfaring hittil i prosjektet er at det er viktig med logistikk når en tømrer opp en laftekasse. At en flytter stokkene minst mulig og har godt med arbeidsplass rundt huset.
Her finnes det sikkert mange lure løsninger, og vi vil gjerne ha forslag på andre måter å gjøre dette på 🙂
I emnet tradisjonfaglig utøving 2 har vi 10 uker med praksis. Vår læringsarena arbeider etter en praksisplan der vi studenter har 5 uker felles praksis ved læringsarenaen og 5 uker med egne prosjekter. Arild Bjarkø var veileder ved lafteprosjekt av trapp på Maihaugen første studieår og la vekt på at mye tid går med til forberedelser og tilrettelegging. Dette ga meg inspirasjon til å bygge uthus i laftet tømmer på Rømåsen som ligger 850 moh. med tømmer fra tomta og utgangspunkt i de muligheter som var tilgjengelig for 100-150 år siden ved bygging av seterhus. Seterbygninger for folk var beregnet for ly og oppvarmingmuligheter som sommerbolig for budeiene eller sjølfolket. Opprinnelig var dette ganske enkle hus, bygd lavt i terrenget. Det er få steder i landet det er to-etasjes seterhus, men det forekommer.
Byggetomt, vatret opp uten vannslange
Uthuset som skulle bygges var tenkt 2.5 x 3,5 meter, med ei vedbu, en utedo og inntrekt inngang i front, satt på hjørnesteiner og med åser som bæring av taket.
Tømmer
Bra start
Det ble blinket ut ca 20 grantrær av ymse dimensjon som kunne felles uten at det gikk utover naboer eller beboere. Håpet var å få nok stokker til hele bygget ettersom bua ikke var stor og rafthøyden lav, bare 1,8 meter innvendig.
Fellinga gikk fra øks til motorsag
Utfordringene kom ganske fort med mye råte i tømmeret, både i rot-stokken og flekk vis oppover, dessuten var det mer hurtigvokst enn jeg trodde, alder fra 50-80 år. Målet var selvberging av materialer så planen ble endret og deler av veggene ble bygd av staver, 2 omfar laft nede, 4 staver og 2 omfar oppe pluss gavler og åser.
Hentet to stokker i mangel på godt virke
Det ble brukt 2 stk tørrgran fra Nordseter som bunnstokker. De hadde en imponerende tetthet, litt råte, men det måtte tåles. Jeg hadde ikke samvittighet til å bruke de til ved siden alderen var mellom 250 og 300 år, og diameter var 16-20″. Tørrgran kappes best med bågåsag siden det er tungt og mindre pent å kappe med øks.
Bågåsaga var fin til kapping av tørrgran
Når grana vokser såpass høyt, tregrensa på Sjusjøen strekker seg nå opp mot 930 moh, er resultatet stor avsmalning, mye tennar og voldsomt med kvist. Byggetomta lå noen meter høyere enn der fellinga foregikk så en hjelpemann i form av hjulgang bidro til å frakte tømret fram i ulendt terreng. Ellers hadde det sikkert vært fint å hatt med hest til slikt arbeid. Merket stor forskjell på vekt av stokker som hadde ligget barket i 2-3 sommermåneder mot rått.
Lafting
Planen var å prøve Raulandslaft med rundstokk uten synlig kinning som tåler en del avsmalning. Dette gikk jeg fort bort fra for tømmeret var for ujevnt og tungt å bearbeide, det ble barkelaft med skanta stokker. Bunnstokker i trapesform med dimensjon på 12-16″ til gavlstokker og åser ned i 4-5″, ellers ble bredde på veggstokker 6 ½ » og staver 10″.
Klar for å snu rundt Overgang trapes til stokk 2 ble gjort uten kinning, med vanlig overhogg. Hogd ut for staven som griper i 4 hjørner
Det var del 1, del 2 kommer etter bygget er oppe og åser er lagt.🙄
Vi som har læringsarena i Oppland har ein blanding av eigne prosjekt men og felles prosjekt. Under dei felles prosjekta så er oss samla på Maihaugen. Her har oss deriblant tømra opp ein ny trapp til stabburet på Bjørnstad-tunet. Tappa er ein tømra trapp er det er bruka kamnov i hjørna og for låsing av trinna.
til denne tømringa så har oss nytta følgande: Tømmersaks, skanteøks/ryarøks, sot/krittsnor, bindhakar/haldhakar, hoggarøks, loddefjøl, blyant, kniv, sotpinne, blekkespade, bandkniv, passar, kneppert/klubbe, hoggjern,grovtanna tverrvedsag og svans
Forskjellige verktøy bruka til tømringa. Foto: Jan Marek Stigen.
Tømmersaksa er eit hjelpemiddel for å kunne frakte tømmer
frå ein stad til ein annan. T.d frå der stokken ligg lagra til plassen han skal
skantast. Når stokken er lagt på 2 eller fleire tverrstokkar, tilpassa
handverkaren som skal ry/skante, blir 2 striper av borken fjerna. Desse 2
stripene er ca der dimensjonen på tømmerstokken skal bli. I dette tilfellet
vart stokkande telgde ned til 5« som liknar originalstokkane i trappa vi
skulle kopiere. Når stripene er blekte kan ein ta til med oppmålinga av
stokkbreidd og merkje stokken for skanting. Når ein nyttar sotsnor gjev dette
gode svarte merkjer på det kvite tømmeret og er enkelt å sjå og hogge etter.
For at stokken skal ligge roleg på opplaget er det ein fordel at stokken blir
sett fast av bindhakar. Avhengig av stokkstørrelse og krok på stokken kan det
væra hensiktsmessig å nytte minst 2 bindhakar, nokon gonger 3. Antalet avheng
òg av korleis opplaget er forma. Det viktigaste er at stokken ligg i ro under
heile prosessen og at han ikkje vri på seg då dette førar til unøyaktig
dimensjon og vridning.
Håvard sotslår ein stokk. Foto: John Selsjord
Når stokken er sotsleggen, kan skåringa eller nibbinga ta
til. Somme nyttar ikkje denne teknikken når dei skantar. Dei nyttar ein tekknikk som på somme dialektar kallast
for «skvelling». Vi er av den oppfatninga at «skvelling» er ein god teknikk der
lite ved skal fjernast og at nibbing absolutt er ein god teknikk når mykje ved
skal fjernast.
Nibbing er ståande «v-ar» hoggen inn i kvar side på stokken,
med om lag 30 cm
mellomrom. Ein hogg ikkje heilt inn til streken i nibbeprosessen, då dette blir
teke med ryarøksa til slutt. Ein kan nytte forskjellig slag øksar i arbeidet
med nibbing, men ofte vart det nytta hoggar/smaløks på leringsarenaen. Når
stokken er ferdig nibba tek ein til med klamphogging. Denne klamphogginga kan
også utførast med forskjellige slag øksar, den mest brukte er truleg
hoggarøks/smaløks. Når sida på stokken er grovhoggen kan sjølve skantinga ta
til. Her har det nok vore nytta mange typar økser gjennom tida, men har ein
tilgang til ei skanteøks er dette ein god reidskap om ein er vand med å bruke
ho. Vi skanta stort sett bakover med «tradisjonelle» øksar frå området.
Arild Bjarkø som var med som instruktør, grov hogger til ein stokk. Foto: John Selsjord
Vi måtte også prøve ei svensk bjelkeøks, der ein etter
sigande skal gå framover. Dette ga vi tidleg opp og gjekk tilbake vil dei vande
reidskapa.
Svensk bjelkeøks. Foto: John Selsjord
Når stokken er ferdig forma og skal inn i veggen, nytta vi
sag for kapping.
Hans og Jørn kappar opp trinn til trappa. Foto: John Selsjord
Det vart diskutert om vi skulle nytte «ku» altså ein mal i
oppteikning av hogget. Dette gjekk vi bort frå då ein kunne sjå på
originalhogginga at dette ikkje var gjort. «kammen» hadde ulik breidde i same
vegg. Vi fann derfor ein «middelveg» på hogget og dette vart ein slags
målestokk for arbeida. Kvar og ein målte dette opp med sine tommestokkar og
passarar – resultatet vart difor ikkje heilt likt sjølv om vi nytta dei same
måla, dette gjorde at det vart mykje likt som på den gamle trappa.
Hans merkar opp for nedfellinga av første trinn i trappa. Foto: John Selsjord.
For å ta ut veden av oppsåta og underhogget nytta vi deriblant sag, oss saga ned for der innsiden på den stokken over skal legge seg inn mot. Det ein kanskje kan kalle toppen på kammen vart hogge til med øks, både på oppsåta og underhgget.
Oppsåta på eine nova. Foto: John SelsjordPusse til kammen med øks. Foto: John Selsjord
For og hogge ut der som kammen skal låse i stokken over og
det same for undersiden, så bruka oss hoggjern for og hugge ut etter at oss
hadde saga ned. Det vart også bruka øks, der det var mogleg
Oversiktsbilete av nov. Foto: John Selsjord
Etter grovtilpassinga av stokken så vart stokkane meddrad.
med kamnova kan ein tilnærma merka alt med medraget.
Til og hugge ut mosefaret så vart det bruka øks. det
varierte litt om ein bruka ein smaløks eller ein bruka ein større øks til
dette.
pusse til kammen med øks. Foto: John Selsjord
Trappa som oss skulle kopiere var ikkje den opprinnelege trappa som fulgte med stabburet frå Bjørnstad. den trappa som skulle skiftast ut bar tydeleg teikn på at den var tømra saman av diverse restematerialer og ikkje heilt likt med det som vi har funne av bilete/teikning av korleis trappa var da stabburet kom til Maihaugen.
Foto av trappa etter at Bjørnstad- tunet var flytta til Maihaugen. Eigar: Maihaugen
Vi hadde moglegheit til og gjere nokre endringar med den nye
trappa i forhold til den som skal skiftast ut. Oss har prøvd og etterlikne
ryinga, nova og trinna. Det oss også har prøvd og etterlikne er størelsen på
trappa.
Den nye trappa vedsidan av den gamle. Foto John Selsjord
Vi hadde tilgang på
ein eldre stokk med kamnov som oss brukte som utgangspunkt for tømringa.
Stokken som vart utgangspunktet for nova og mosefaret. Foto: John Selsjord
Verktøya som oss bruka er basert på dei verktøyspora som oss
har funne på trappa samt på den gamle stokken som oss hadde til rådigheit. Ryinga av tømmeret er nok den delen av
prosessen som det er lagt ned større undersøkingar av verktøyspor. Rying er den
delen av arbeidet som gjev tydlegaste verktøyspor mens ellers så begrenser det
seg på grunn av at det er små flater noko som gjer at ein ender med og berre
sjå kva slags verktøy som er bruka utan og finne ut så mykje meir.
Nåmtro til Stall ifra Heimtveiten, Bykle, Setesdal. Nå Norsk Folkemuseum.
Stallen hadde opprinnelig nåmtro etter den var bygget i 1850. Det kan være at denne også er en gjenbrukt bygningsdel ettersom det er mye gjenbruk i bygningen. At den har ei skavla/pjåla overflate som mye av det gjenbrukte tømmeret har, kan tyde på dette.
Hva er så nåmtro?
Nåmtro er en blanding mellom veggstokk og taktro for å tette åpningen som ofte er mellom tro og raftstokk eller stavleie i et sperretak. Den får da et hakk for hver sperre bortover takflata. I stedet for nåmtro, kan sperrene være felt helt ned i raftstokk, det kan være en åpning, eller at det kan legges inn kubbinger mellom sperrene.
Utklipp fra Arne Berg, Norske tømmerhus frå mellomalderen. Bind 1.
Tilhogging av ny nåmtro:
Anders Dalseg og Magnus Wammen skårer et hakk som har litt mindre enn 90 grader, vi passer på å ikke hogge skåret tvers over. Gammel nåmtro ligger til høyre Foto.Henning Jensen
Skjulphogging Foto. Henning Jensen
Vinkelen hogges ut med bile. Foto. Henning Jensen
Ferdig hogd nåmtro, legges på taket, og sperrebreddene loddes opp på nåmtroa, og sperrehakket hogges ut med øks. Foto. Henning Jensen
Tro tykkelsen, merkes med ripmott. Foto. Magnus Wammen
Klar til å snus. Foto. Henning Jensen
Ferig tilpasset nåmtro Foto. Henning Jensen
Alle troborda får en treplugg ned i sperra under. Vi varierer å bore i øverkant og nedkant av trobordet. Vi borer med 1″ navar, og lager pluggene av furu som spikkes koniske og 8kanta. Emnene tas av tørr kjerneved furu, men ikke nære margen. Kapp fra veggtømmeret er fint å bruke til dette. Never ligger pakket og klart til legging. Foto.Henning Jensen
Fra venstre: Henning Jensen, Magnus Wammen, Terje Planke. Foto: Ukjent.
I de siste ukene har Magnus Wammen og undertegnede hatt fokus på å få tett tak, og avviklet riggen, på Heimtveiten. Dette innebar å få på plass sperrene, skjære/tælje og nagle fast tro, never og torv. I dette innlegget skal jeg fortelle litt om «raftlåsnovet», og løsningen vi valgte på nevertekkingen.
Raftlåsnovet
Mellom raftstokker og røstmødrene på Heimtveiten er det brukt et spesielt nov, som vi ikke har vært borte i før. Utbredelsen av denne varianten er for meg ukjent, men på de restaureringsprosjektene jeg har arbeidet med til nå, har jeg ikke vært borte i denne varianten.
Novet er en kombinasjon av novene på resten av stallen, men med en svalehale, i tillegg er den gjort skrå i bunnen av novet, Svalehalen er ikke flat, som i en vanlig forbindelse, men skrår kraftig ut mot utvendig veggliv.
Oppsåta i raftstokken:
På innsiden av oppsåta er det hugget omtrent 2 tommer bredt, og på halv høyde. I tillegg var det hogget en kinning på innsiden. Fra oppsåtas innside er det så hugget både skrått utover, som en svalehale, ca 4 tommer i bunnen, ved vegglivet, og skrått nedover, slik at det blir et fall, det er ikke hogget kinning på utsiden.
Oppsåta. Foto: Magnus Wammen NF
Underhogget i røstmora:
På originalstokken var det ikke hugget kinning på innsiden av raftlåsen.
Innsiden av underhugget i røstmora på originalstokk. Foto: Henning Jensen NF
Underhugget fra siden, stokken vendt rundt. Foto: Magnus Wammen NF.
Låsen sett rett over fra underside. Uttaket til høyre er for bjelkelag til loftslemmen. Foto Magnus Wammen NF.
Røstmora på plass. Foto: Henning Jensen NF.
Teori:
I og med at mye av mye av enden på røstmora hogges vekk, gir denne typen nov ekstra mye ved i halsen på røstmora. Fallet på garpehogget er ganske parallelt med takfallet på røstene. I tillegg gir den svalehaleutformede halsen en veldig god sikring mot at raftstokken skal bli presset ut av kreftene fra sperrene ved høy taklast. Setesdal er et svært snørikt område, og kanskje er det utformet slik, for å gi ekstra god støtte ved takfoten, når taklasten blir stor.
Etter en gjennomgang i resten av Setesdalstunet, ser det ut til at 3 av 6 uthus i tunet, har denne raftlåsen. Er det noen som har vært borti dette novet? og eventuelt kjenner betegnelsen på dette? Raftlås? Raftsluk?
Nevertekking på Heimtveiten.
I uke 24 hadde vi tekkjardugnad på stallen, med tradisjonbærer Anders Dalseg som mentor. Han hadde med seg Eivind Dalseg og Knut Erik Paulsen fra Setesdal. Anders har åpnet, og satt i stand mange nevertak i Setesdal, og bidro med mye erfaringer og kunnskap om nevertradisjoner i Setesdal.
Vi la 6-7 lag never på taket og to lag torv på toppen, første lag med graset ned, og andre lag med graset opp. Hverken Magnus Wammen eller undertegnede har mye erfaring med legging av rene nevertak, og vi lærte veldig mye i løpet av disse dagene.
Mye av jobben var sortering av neveren, både på lengde og kvalitet. De lengste flakene sparte vi til å legge over mønet. Never til takskjegget, som skal krølle seg, sorterte vi ut den fineste kvaliteten. Anders ville ha gul, «læraktig» never til dette, uten kvist og «vekstfeil», og ikke for tynn. For å holde orden på lagene, sorterte vi neveren til takflatene på lengde, slik at rastene ble lagt med samme lengde. Vi hadde mye never på ca 50 cm, og da la vi med 3 tommers opptrekk for hvert lag, jevne raster i overkant, og 2 tommer sideveis overlapp, som vi vekslet på for hver rast. Dersom vi gikk over fra 50 cm til kortere never, la vi en rast uten opptrekk, for å sikre at vi fikk 6-7 lag hele veien. Kvaliteten på neveren varierte, vi hadde til rådighet never fra både Lierne og Setesdal. På takflatene passet vi på å bruke 2 dårlige flak som 1, og var det hull, kunne vi legge en ekstra under hullet, veldig dårlig never brukte vi opp, som et slitelag på toppen, mot torva.
3 tommers opptrekk, 2 tommers sideveis omlegg. Til venstre Knut Erik Paulsen, til høyre Eivind Dalseg. Foto: Henning Jensen.
Under krokene la vi 3 lag, 1. lag med kvitsiden opp, ca 3 tommer på utsiden av taktroa, denne skulle være så tykk som mulig, deretter 2 lag over dette. Lag 2, ca 1 tomme utenfor lag 1, og lag tre 1 tomme utenfor lag 2.
1 lag med kvitsida opp, både på raftet og langs med takskjegget, på røstet la vi den ca 1 tomme utenfor vindskia. Foto: Henning Jensen
Løsning under torvholdskrok. Resten av lagene la vi over kroken. Foto Henning Jensen.
Ca 1 tomme uttrekk for hvert lag. Foto Henning Jensen.
Vi la oss helt opp mot mønet, og valgte kortere never på de øverste rastene. Til slutt la vi 5 lag never over mønet, som var kortere og kortere for hvert lag, også her med 2 tommers omlegg, vekslet for hvert lag.
Øverst til venstre: Løsningen langs røstet, 1 lag med kvitsida opp, en tomme utenfor vindski, på tvers, de neste 6-7 lagene langs med taket med kvitsida ned. Foto: Henning Jensen
Øverst til høyre: Løsning over mønet. Foto: Henning Jensen
Nede: Neverkanten langs takskjegget. Foto: Henning Jensen
Stallen hadde yfsingestein på kantene, dette hadde vi ikke på lager da taket ble tekket, men vi får et lass fra Setesdal i høst. Da blir torva langs røstet erstattet med stein.
Bjørnemose (mørk) og furumose (lys), litt etasjemose nede til venstre
Om husmose i skrevne kilder
Våren 2016 hadde Magnus Wammen, Henning Østgaard Jensen og jeg besøk av Anders Dalseg fra Setesdal. Han var med som tradisjonsbærer og veileder for å formidle lafting etter setesdalstradisjon på Heimtveiten, en stall som er under gjenoppføring på Norsk Folkemuseum. En sak som dukket opp i løpet av ukene han var hos oss, var spørsmålet om husmose. Hva slags mose kalles husmose, for husmose er ikke navn på en spesiell art, det er mer for et kallenavn eller populærnavn å regne. Så hva har tradisjonelt vært brukt i Setesdal, og hva skulle vi bruke?
Anders Dalseg har sett mange gamle hus i Setesdal, har reparert utallige og har derfor god kjennskap til tradisjonen. Han kunne fortelle at torvmose er mye brukt, og han var godt kjent med forestillingen om at torvmosen, fordi den kan holde opptil 20 ganger sin egen vekt av vann, kan føre til råte i meddragene i laftahus. Men hva årsakene er, er jo ikke dokumentert, men meningene blant laftere er til dels temmelig sterke. Etasjemose er riktig, torvmose er feil. «Kanskje er etasjemose best, men det er jo hus som har stått med torvmose i meddraget i 400 år, og som er like fine», sa Anders. Vi klarte ikke å finne et entydig svar i mosediskusjonen, og endte opp med å bruke etasjemose, men nysgjerrigheten min var vekket.
Spørsmålet mitt ble da; hvordan kan jeg finne ut hvilke moser som tidligere ble brukt som husmose i laftehus?
Etasje- og furumose
Gamle hus

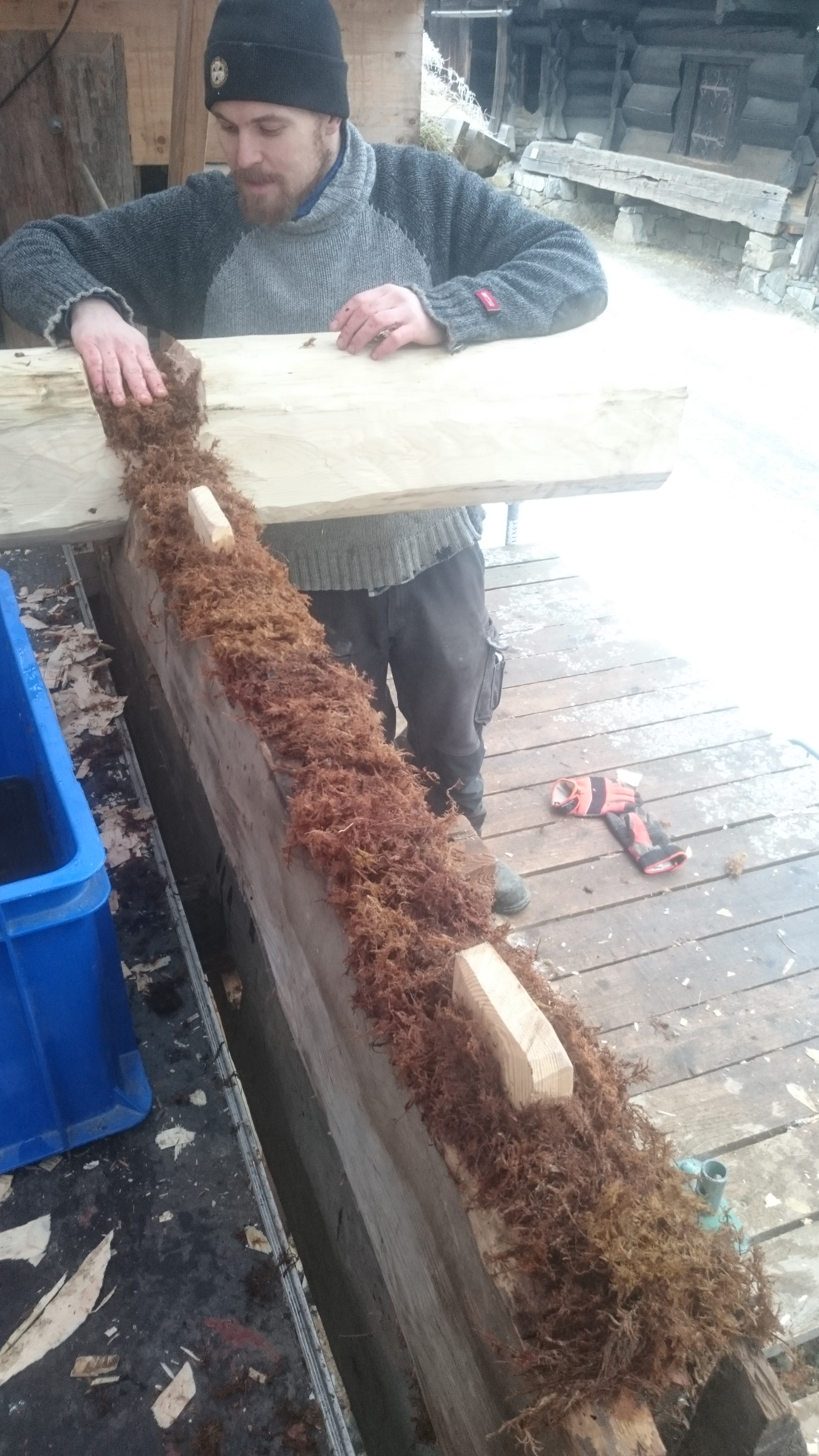

Mose i medfar i gamle hus kan undersøkes og artsbestemmes. Det vil forutsette at huset ikke er flyttet i seinere tid, for eksempel til en annen plass på tunet eller til et museum, da vil gjerne ny mose har blitt lagt inn. For å få til dette måtte jeg A: enten være tilstede når et hus tas ned, repareres eller lignenede, eller jeg kunne leite i medfara på hus som er tatt ned og ligger lagret i påvente av gjenoppsetting. Noen museer har en del hus «på lager». Videre måtte mosefunnet må være mulig å artsbestemme. Dette kan jeg ikke nok om, jeg vil antakelig trenge et samarbeid med en botaniker som er god på moser. Til sist bør det være et visst antall hus jeg kunne bestemme mose i og de bør være spredd over det området jeg ville undersøke, i mitt tilfelle så mye av Norge som mulig.
Snakke med erfarne
Det å snakke med og intervjue folk som har jobbet mye med gamle hus kunne være en mulighet. Men feilkildene er flere; hvor gode er/var informantene til å artsbestemme og hvor godt husker de. Så vidt jeg vet har ingen jobbet systematisk med dette og nedtegnet resultatene.
Det nedskrevne
Det finnes noe nedskrevet om husmose og hvilke arter som er brukt. Problemene her kan være: A: At de som har bestemt den aktuelle mosearten ikke har hatt så god greie på det. B: At den som har referert eller skrevet det ned har mistolket informasjonen.
Undersøkelser og artsbestemmelse av moser fra gamle hus ville kreve store ressurser, noe jeg ikke har mulighet for nå. Men det ville vært veldig interessant. Også det å snakke med og intervjue erfarne restaureringsfolk ville være tidkrevende. Så min tilnærming er gjennom litteraturen. Først og fremst gjennom bøker som er tilgjengelig via nasjonalbibliotekets nettside, «nb.no». Men også andre nedtegninger som seddelarkivet under Norsk ordbok og spørrelistene til Norsk Etnologisk Granskning har jeg brukt. Og til slutt nettpublisert stoff om mose og mosebruk.
Jeg har lært at etasjemose (Hylocomium splendens) er den «riktige» husmosen å bruke, og at det er den mosen som har vært mest brukt i størstedelen av landet. Men så var det dette snakket om at Setesdal var ett av unntakene, der skulle de ha en tradisjon for å bruke torvmose, også kalt myrmose noen steder (Sphagnum). Nå er ikke torvmose èn bestemt mose, det finnes om lag 50 forskjellige torvmoser i Norge, alle har da Sphagnum som latinsk slektsnavn, så hvilken eller hvilke av torvmosene som skal ha blitt brukt til laft, har jeg ikke hørt noe om. Hvordan skulle jeg gripe an og begripe dette? Det kunne synes som både navn, betegnelser og bruken av dem på ulike steder og kanskje til ulike tider har hatt uoversiktlige variasjoner.
Etasjemose og furumose
Utfordringer med mosenavn
De første beretninger om registrering av moser i Norge er fra slutten av 1600-tallet, og den første som gikk mer metodisk til verks var Ernst Johan Gunnerus som beskrev mange mosearter i 1766. Men med enkle hjelpemidler, og med et hav av moser å bestemme, er det ikke så merkelig at kategoriseringen var utfordrende og at systematiseringen ikke ble så endelig man kunne ønske. Etter hvert som flere dykket ned i fagområdet på 18- og 1900-tallet endret moser latinske navn, nye slektsnavn erstattet gamle, moser byttet familie, og det kunne være forskjellige lokale norske navn som ble brukt om samme moseart, og samme navn har vært brukt om mange arter. Den norske navnsettinga vi kjenner og bruker i dag stammer for det meste fra 1945 da botanikeren Per Størmer ga ut boka «Moser fra skog og myr». Dette var på en tid da lafting var på vei ut de fleste steder i landet, nye isolasjonsmaterialer hadde også kommet i handelen, så betegnelser som viser til laft var kanskje ikke så viktige lenger.
Etasje- og fjærmose
Her er et par eksempler som viser utfordingen med moser som byttet latinske navn:
Fjærmose, ikke nevnt som husmose, men vokser blant de andre, og kommer derfor ofte med.
Hva er husmose egentlig?
Først, går det an å få en oversikt over hvilke moser som har blitt kalt husmose?
Den gjeldende kategorisering av moser i dag gir oss en hel familie med husmoser nemlig Husmosefamilien (Hylocomiaceae). Den er videre delt i 5 slekter; Kystmoseslekta (Loeskobryum), Etasjemoseslekta (Hylocomium), Kransmoseslekta (Rhytidiadelphus), Furumoseslekta (Pleurozium), Husmoseslekta (Hylocomiastrum)
Det gir oss følgende oversikt over familien med slekter og arter:
Husmosefamilien
Kystmose-slekta
Etasjemose-slekta
Kransmose-slekta
Furumose-slekta
Husmose-
slekta
Kystmose
Etasjemose
Stor-kransmose
Eng-kransmose
Kyst-kransmose
Fjær-kransmose
Furumose
Skygge-husmose
Seter-husmose
Men dette betyr ikke nødvendigvis at alle har vært brukt som husmoser, denne kategoriseringen er vitenskapelig og basert på plantenes oppbygning. Og de som skulle ha mose for å få tett hus var kanskje ikke så opptatt av det, de var antakelig mest opptatt av egenskapene og synlige kjennetegn.
Etasjemose og litt gress
I boka «Sjekkliste over norske mosar» utgitt av Norsk institutt for naturforskning i 1995 er det beskrevet en del populærnavn på norske moser. Den bygger hovedsakelig på Ove Arbo Høegs bok «Planter og tradisjon; floraen i levende tale og tradisjon i Norge 1925-1973». Her finner vi en rekke navn på moser som knytter dem til husbygging, flere av dem kjenner vi igjen fra moderne kategorisering, men ikke alle:
Latinsk navn, norsk navn: Norske populærnavn som tyder på bruk i hus i fet type eller kursiv:
Jeg vil så vise eksempler på utsagn om bruk av mose til laft:
Om torvmoser:
Grantorvmose
«Veggene var laftverk av grovt og jamt tømmer, godt ihopfelt med breie og jamne måfar. Til tellingsfyll bruktes tørka myrmose (husmåsså)». Kvikne : ei bygdebok. B1 Bygdesoga Oslo 1952)
«Husmøse; møse som var tenleg til å tette hus med, det var særleg slag møse som veks på myrer» (Seddelarkivet Hol 1965)
«So leita dei seg husmose i myrane og la millom umfari» (seddelarkivet Haldor O. Opedal)
«Husmøse (den gulbrune, lange mosen som veks i myrar) som vart nytta til å leggje mellom omkvarva ved hustømring» (seddelarkivet Hemsedal)
«Husmosen brukar me til myskje husi med. I brennetorv er der helst husmose» (seddelarkivet, Birgit Rike, Valle, Setisdal)
«Husmose utt. måse, kvitmåse bruka til tetting i tømre» (setelarkivet, Anna Nesland, Drangedal)
«Sphagnum palustre: Huus-Moes, Myr-Moes, Bikkie-Moes, bruges til at lægge mellem Stokke i Bygninger og i Skoene for Fode-Sveed» (seddelarkivet, Hans Jacob Wille, Seljord 1786)
Om etasjemose, furumose og engkransmose:
Etasje- og furumose
Ove Arbo Høeg refererer også til mange utsagn om at skaumåsa, breskemåsa, og Hypnum, ikke Sphagnum blir foretrukket til tømmerhus. Enkelte tømrere synes også at etasjemose er bra, men engkransmose er enda bedre. (fra Røros og Oppdal, Høeg 1974)
«Alminnelig skaumåsse, husmåsse, ble brukt til tetting i laftehus, dessuten under stubbeloftsleira». (fra Enebakk, Høeg 1974)
«Husmose vert bruka mellom stokkar i hus. Er ikkje kvitmose» (fra Ullensvang, Høeg 1974)
Om husmose (kan være moser i Husmosefamilien eller torvmose):
«Husmose m husmåsså; fleire slag mose for eksempel. Etasjemose Hylocomium splendens, furumose Plaurozium schreberi, og torvmosar Sphagnum sp. Bruka til tetting mellom tømmerstokkane i hus». (seddelarkivet Ingeborg Donali, Oppdal)
«Husmøse ble holdt for å være best til å dytte mellom stokkene i hustømring. Den snarere auka enn minka vekk når den tørker. Men man meinte det fulgte vegglus med den inn i huset. Man kokte derfor husmøsen før man brukte den». (fra Uvdal, Høeg 1974)
«Husmåse som dei myser millom vegger i timbra hus» (fra Seljord, Høeg 1974)
«Husmose brukt i måfara i tømmerhus» (fra Aure, Høeg 1974)
«Veggmåsæ har vært brukt som dyttemateriale i tømmerveggene og til å legge rundt skjøtene i drensgrøfter på samme vis som hvitmåsæ og rosentorv». (fra Ytre Sandsvær, Høeg 1974)
Om bjørnemose:
«Til dytting mellom stokkane i veggfaret brukte dei husmose (husmøse),. Det var truleg bjørnemose (bjødnamøse) dei nyta.» (Valdres bygdebok 5.2, 1965)
Som vi ser av eksemplene er noen entydige i hva slags mose de bruker, mens andre bruker navn som kan bety både torvmoser og moser i Husmosefamilien. Arbo skriver: I store strøk har Sphagnum vært brukt til å tette mellom stokkene og rundt vindu- og dørkarmer i hus. På Østlandet finner man det relativt spredt, mens folk sør- og vestpå har ment at den var det ubetinget beste til dette bruk; andre steder har skogsmosen vært foretrukket. Til dels mente man at Sphagnum hadde noen spesielle fordeler: «Den tørker riktignok sammen og det blir ikke stort igjen av den, men man meiner det kommer ikke vegglus i hus som er dytta med myrmose. Dette er enda en vanlig meining i bygden»(Uvdal 1941).
Etasje- og grantorvmose
Videre skriver Arbo om populærnavn på torvmose som knytter den til husbygging. Den kalles «husmose» i Ho, Nore, Kviteseid, Rauland, Dypvåg, Jondal, Kvam, Kinsarvik, Røldal, Strandebarm og Stordal. Den kalles «tømmermannsmose» i Askim, Onsøy, Torsnes, Trøgstad, Andebu, Brunlanes, Stokke, Tjølling, Åsgårdstrand, Kviteseid og Ø. Moland. Videre «byggjemåse» i Lund, «bygningsmose» i Bakke og «timbremose» i Volda.
Avslutningsvis vil jeg sitere botanikeren Per Størmer som skrev i 1945: «Nesten over alt i skog og hei vokser det som folk kaller husmose. Det består i virkeligheten av flere arter…» Det er i hvert fall ingen overdrivelse, når det i materialet her kan vises til 6 ulike arter som kalles eller har blitt kalt husmose. I tillegg hele slekta torvmose som består av 48 norske arter. Da ender vi opp med 54 forskjellige moser.
Når det gjelder bruken av torvmoser til hustetting får vi ut fra eksemplene til Arbo Høeg en god spredning utover store deler av Sør-Norge og Midt-Norge, og stedene han refererer til er i disse fylkene: Trøndelag, Buskerud, Telemark, Agder, Hordaland, Østfold, Vestfold og Møre og Romsdal.
215 år gammel etasje- og furumose på «Gamlestua» Hallingby
Som en kan se av denne gjennomgangen er det mulighet for at mange mosearter har vært brukt som husmose. Det er mye som tyder på at etasjemose og furumose ikke var så enerådende til husisolering som vi kan få inntrykk av i dag. Mye tyder på at torvmose var vesentlig mer vanlig i et større område enn det som formidles i bygningsvernmiljøet. Men mye er ennå ugjort når det gjelder å beskrive tidligere tiders mosebruk, en mindre undersøkelse av det som er skrevet gir begrenset kunnskap. Kunne det være skille mellom mosebruk i uthus og innhus, det er stor forskjell på fuktbelastning i et fjøs, et gjesteloft og en bolig.
Derfor kan videre studier av litteratur, intervjuer med erfarne bygningsvernere og innsamling av nytt mosemateriale fra gamle hus være av stor betydning for å bringe klarhet i hva som har vært tradisjonell bruk av husmose på ulike steder i vårt langstrakte land.
Litteratur/kilder:
Ivar Aasen: Norske plantenavne. Oslo 1860. (nb.no)
Sjekkliste over norske mosar; vitskapleg og norsknamneverk. NINA. Trondheim 1995. (nb.no)
Polarflokken; Norske navn på moser: spesialhefte = Common names of Norwegian bryophytes. Trømsø nr 1.1984
Tomas Hallingbäck: Mossor, en fältguide. Stenungsund 2016
Takk til informanter og samtalepartnere i mosespørsmål jeg hadde: Anders Dalseg, Arnt Magne Haugen, Terje Planke, Jon B. Godal, Roald Renmælmo, Kristian Hassel
Våren 2016 vart Jon Godal, Harald Høgseth og eg invitert ein tur til Vitenskapsmuseet i Trondheim av Karin Rosberg, ein svensk arkitekt som forskar på vikingtidas byggeskikk i Mälardalen. Vi var der av di Karin Rosberg ønskte hjelp til å synfare nokre utvalde stokkar frå den eldste byoppkomsten i Trondheim, i hovudsak 1000-talet, og fleire å diskutere med når ho skulle sjå på desse bygningsrestane frå tidleg mellomalder.
Karin hadde valt ut nokre av dei stokkane som vart tekne vare på og konservert etter gravingar i mellomalderens kulturlag i Trondheim på 1970-talet. Eg tenkte at i tillegg til å kunne diskutere problemstillingane Karin ynskte å ta opp, var dette og ein fin anledning for å kunne sjå litt nærare på noko av det eldste vi har bevart av tømra nover her til lands.
Eg skulle skrive blogginnlegg om dette rett etterpå, men det blei ikkje gjort. Så no har eg nytta høvet og endeleg fått gjort ferdig ei lita utgreiing om noko av det vi såg på, og mitt forsøk på å rekonstruere ein framgangsmåte for novene vi har bevart frå Nidaros eldste bygningshistorie.
Om nova og bakgrunnen for å velje denne.
Under arkeologiske utgravingar i Trondheim på 1970 talet ble det funne mange til dels godt bevarte bygningsdelar i tre. Dei eldste er heilt frå tida då byen vaks fram mot slutten av 900-talet, og det er grave fram mengder av treverk frå heile mellomalderen. For det meste dreier det seg om dei nedste delane av bygningar eller andre konstruksjonar, som syllstokkar, golvåsar, golvbord, kavlebruer, fundamentstabbar, gjerdepålar, bryggepålar og liknande. Nokre av desse er veggstokkar med bevarte detaljar som kan seie noko om korleis ein tømra husa på Nidarneset for 1000 år sidan. Mykje av materialet blei ikkje teke vare på, av omsyn til lagringsplass og kostnader ved konservering, så det er berre eit utval som vi i dag kan studere nærare.
Frå det materialet Karin såg på, har eg valt ut ei nov som eg har prøvd meg på å rekonstruere. Det er ei underhalsnov, som har lange halsingar som går til enden av stokken (fig. 1). Nova blir kalla rännknut på svensk, og er vanleg i bygg frå mellomalder blant anna i Dälarna (fig. 4 og 5) Nova er og i slekt med findalsnova, som kanskje kan seies å vere ein avansert vidareutvikling av denne enkle underhalsnova.
Gjennom arbeidet med å tømre gjesteloftet på Mellomaldergarden Stiklastadir ved Stiklestad Nasjonale Kultursenter, har eg fått auka interesse for dei eldste novformane vi kjenner her i landet, og eg tenkte det kunne vere interessant å forsøke å rekonstruere ei av desse og berre nytte verkty som var tilgjengelege for tømraren i mellomalderen.
Figur 1: Teikning av stokk, frå utgraving på Folkebibliotekstomta i Trondheim i 1975. Her er lite detaljar, men vi ser at det dreier seg om ei underhalsnov, med lang halsing som går heilt ut til stokkenden. Stokken er frå åra 1050-1100.
Truleg er denne underhalsnova i ulike variantar ein svær gammal form. Arne Berg viser til at liknande novhogg er funnen frå 300 f.Kr i et gravkammer i Altaifjella i Vest-Sibir.
Ein annan stokk vi såg på hadde ein kortare halsing som ikkje gjekk ut til stokkenden (fig. 2). Det er nok lite som skil framgangsmåten på desse to ulike novene. Eg har valt å tømre den med lange halsingar ut til stokkenden.
Begge stokkane er i små dimensjonar, berre ikring 12 og 16 cm i tverrmål. Eg veit ikkje om desse små dimensjonane er representative for ein større del av materialet frå mellomalderens Nidaros. Men vi kjenner at det ofte er nytta nokså granne stokkar òg i dei bygga, for det meste loft, som enno står att frå mellomalderen i andre strok av landet. Men desse er tømra i furu, medan gran ofte vert nytta i Nidaros. I følgje Høgseth var oppimot 80 % av veggtømmeret i høgmellomalderen gran.
Figur 2: Underhalsnov med halsing som ikkje går heilt ut til enden. Stokken har vore bruka opp att fleire gonger. Den har to nummereringar, 5 og 6, og har truleg til slut enda opp som golvås. Da har den fått flathoggen overside og hol for etter det som kan ha vore pluggar for å festa golvborda. Stokken er funnen under graving i Kjøpmannsgata i Trondheim i 1971, i lag som dateras til 1150-1250. Den ble funnen under golvet i det som truleg var restane etter ei årestue.
Figur 3: Stokk T82-5, same som på skissa over frå 1971. Vi kan sjå halsingen og overhogget. øksespora er enno tydelege både i sidene og botnen i hogget. Det var ikkje lett å sjå sikre spor etter lengda på eggen på øksa som er nytta, men det ser ut til å kunne vere ei øks med ein egglengde på ikring 6-9cm.
Figur 4: Rännknut i härbre, datert 1285, i Älvdalen Sverige.
Figur 5: Rännknut i ei løe, truleg 1200-tal, i Rättvik Sverige
Arbeidsbeskrivelse:
Eg valde å tømre prøvenova i gran. Originalen er eg usikker på om er i gran eller furu, det er muleg at det er gran. Som nemnt er det funnen rett mykje gran som veggtømmer i Trondheims mellomalderhus. Det er heller ikkje viktig i denne samanheng for mitt forsøk, om eg tømrar i gran eller furu.
Mitt korte ”teoretiske utgangspunkt” er at eg trur tømrarane i mellomalderen ikkje merka opp rett mykje under prosessen, men at det meste gjekk på augemål, erfaring, og nokre få hjelpemidlar (som loddefjøl og passar eller skrape). Eg har ikkje så rett gale augemål, men det kanskje viktigaste, erfaringa, er det så som så med. Så utgangspunktet er vel ikkje heilt optimalt.
Eg valte meg ut først ut fire korte stokkar som var ikring 20-25 cm i tverrmål. Altså noko større enn dei originale. Eg byrja med å barke og pjåle stokkane. Eg valde å pjåle dei, sjølv om eg ikkje kunne sjå sikre spor etter kva verkty dei var barka og sletta med. Deretter flathogde eg undersida på to stokkar, mest for at dei skulle ligge betre.
Desse stokkane blei lagt ut til syll på kortveggane, og så blei ein lagt ut på tvers over, klar til felling ned i desse (fig. 6).
Sidan dette er første omfar, må eg byrja med å bestemme kor eg vil plassere stokken i høve til stokkenden på den under. Eg valde å legge den slik at novhovudet blir stikkande ei handsbreidd utafor veggen. Eg merker meg så kor midten av stokken eg skal felle ned treff den under, og hogger overhogg som er ein del smalare enn stokkbreidda på den eg skal felle ned. Her kan ein bruke augemål, eller passar som ein sjekkar breidda på stokken med for å sikre at ein ikkje høgg for bredt overhogg.
Figur 6:To stokkar er lagt ut til kortveggar, og ein stokk er lagt klar til å byrje hogging.
Figur 7: Med skogsøksa hogger eg ut eit overhogg som er noko smalare enn tverrmål på stokken som skal nedi. Her blir det stødig å legge stokken for hogging av halsing.
Så bestemmer eg kva som er rette vegen for stokken som skal felles ned. Eg legg rygg og kuv opp, og merker så opp med loddefjøl i begge endar (fig. 8) Deretter høgg ein halsingane som vist på figur 9.
Figur 8: Ein avgjer kva som er opp på stokken (kuv opp), legg den rett og rissar ein loddstrek i kvar ende ved bruk av loddfjøl.
Figur 9: Etter at ein har merkt loddet i stokken, snur ein den opp ned og høgg halsingane. Dei høgg ein ned mot halve stokkbreidda. På undersida (opp her) høgg ein slik at det blir att passeleg breidd, omtrent det ein ser for seg skal vere breidda på måddåfaret.
Både halsingar og overhogg prøver eg på sjå for meg skal bli i om lag same vinkel, slik at dei skal falle nokså godt i hop når ein legg nedi for vidare oppmerking (fig. 8).
Figur 10: Om ein prøver å hogge vinkel og djupn i halsingar og overhogg like, kan ein vere heldig og dei legg seg fint på plass på for første oppmerking. Enno er det ikkje merkt opp noko anna enn loddline og midten av der ein vil ha overhogget, og elles hogge på augemål.
Eg bruker passar for å merke opp for den vidare hogginga. Eg vil no ha stokken ned hele høgda av halsingen, det vil då seie ikring halve stokkhøgda. Eg tar da høgda med passaren, og bruker denne høgda når eg riper ned halsingen til overhogget (fig. 11-13).
Figur 11: På første omfar skal eg felle stokken om lag ned til midt på. Her tar eg høgda med passaren. Eg bruker så den til å medra stokken ned i overhogget.
Figur 12: Her ser vi ripmerket etter at passaren er brukt til å ripe ned frå halsingen på stokken over.
Figur 13: Så høgg ein etter ripmerket, og håpar ein har klart å bruke passaren stødig og i lodd. No er stokken kome ned dit den skal.
Framgangsmåten når ein går vidare til neste omfar blir temmeleg lik som den over. Men det blir ein operasjon ekstra med nedhogging, da det her blir for mykje å felle den klar til medraging på første hogging. I tillegg skal stokken no médras mot stokken under. Her er framgangsmåte kort skissert for neste omfar:
Som eg har vist over høgg eg først eit overhogg noko mindre enn breidda på stokken som skal nedi.
Stokken som skal felles ned legges slik ein vil ha han i overhogget, den loddes, merkes og leggas opp ned for hogging av halsingar.
Stokken snus, leggas ned i overhogget og ein tar så høgda ned mot stokken under ved nova, og bruker denne som mål når ein no ripar med passaren. Så høgg ein inn til ripa, og stokken skal i teorien falle ned og vere klar til medraging. Kan hende må ein justere og ta litt både i overhogg og mellom stokkane for å få den låg nok til medraging (maks 15-20mm).
Stokken médras med same mål på medrag og passer. Eg brukte eit gamalt medrag eg hadde tilgjengeleg i medraginga mellom stokkane, og passaren til medraging i nova.
Stokken løftast ut att og ein hogger ut etter ripene i måddåfaret og overhogget. Her må ein merke seg at det ikkje må stå att meire enn opp til medragsstreken under halsen på stokken, og at ein høgg overhogget ned til nakken/måsåleggen på stokken under.
Stokken leggas på plass, og passar forhåpentligvis.
Det er heile tida viktig at ein sjekkar at stokken ligg der den skal, både i lodd og at ikkje dei forskyver seg sidevegs. Det lite som låsar i lengda i denne nova, så den kan lett renne av garde. Kanskje ikkje utan grunn at den heiter rännknut på svensk?
Figur 14: Fyrste stokken i 2. omfaret er på plass.
Til å tømre denne nova ha eg nytta desse verktya:
kopi av ei lett lita mellomalderøks frå Lierne, Nord-Trøndelag, smidd av Mattias Helje
norsk skogsøks, mellomaldertype, smidd av Bertil Pärmsten
kopi av øks frå ca 1300, funnen i Lödöse, Sverige, smidd av Bertil Pärmsten
passar (frå nyare tid, truleg seint 1800-tal)
medrag
loddfjøl
kniv
Eg kunne godt ha klart meg med berre ei øks, helst ein noko tyngre og litt smalare utgåve av øksa frå Lierne. Og ei skrape hadde nok nytta like godt som passar til å medra novene. Ein god skrap kunne kanskje vore nytta både i nova og mellom stokkane?
I tillegg nytta eg ein bandkniv for å barke tømmeret, og ein pjål frå Jon Dahlmo for å slette tømmeret. Og ei Husqvarna motorsag for kapping…
Erfaringar:
Med litt meir erfaring med denne nova trur eg det skal gå nokså greitt å tømre med den, utan anna verkty enn dei nemnte. Eg vil sjå på forbetringar i val av passar, helst vil eg få smidd meg ein god skrap som eg vil teste ut både i nova og mellom stokkane.
Ei erfaring eg gjorde når eg tok til med 2. omfaret var at eg ikkje var nøye nok med val av stokkar her. Det var for stor skilnad på tverrmålet på den eg skulle felle ned i og den som skulle fellast ned. Det gjer at ein får problem med at overstokken fell for langt ned i stokken under, og problemet forplantar seg vidare. Jamt tømmer og små dimensjonar er ein fordel. Elles meiner eg prosedyren eg såg for meg og no har testa ut så smått ser ut til å kunne fungere.
Nova ser svært enkel ut, om den ikkje er direkte krevjande, så krev ho likevel god planlegging, at ein ser eit godt stykke framfor seg, og helst godt, jamt tømmer, for at dette skal gå greitt og bli bra.
I bloggposten Mogleg arbeidsprosess – “Røsslinova” gjorde eg eit forsøk på å forklare i tekstform korleis me tenkte oss arbeidet med nova. Det var ei vanskeleg øving. Nå vil eg skrive noko om tankane og erfaringane våre, og komplettera førre bloggpost med bilete og film frå den verkelege prosessen.
Det er eit svært tidkrevjande arbeid å lafte denne typen nov på tradisjonelt vis. Det er mykje på grunn av at stokkane ikkje kan tillagast med magen på innsida før me veit kvar stokken skal vera. Stokkane i motståande vegg (i same omfaret) ligg med rota same vegen og i tillegg til at dei har varierande kryl eller krok på seg, fører dette til at ein eventuell feil stokk ikkje kan nyttast i same veggen att før etter to omfar høgare opp. Det skal og nemnast at halvparten av tømmeret er hogge, kvista, kappa og barka i skogen med øks, svans, tomanns tømmersag og barkespa ilag med informantar/tradisjonsberarar. Den eine dagen ilag med eine informanten vart noko av tømmeret drege fram til bilveg med hest. Alt arbeid i laftehallen er utført med tradisjonelt verktøy der noko er laga av oss sjølve og anna er gammalt brukande verktøy. Har og tinga kopiar av lokale øksar (frå Li i Suldal) som truleg er frå tidleg 1800 talet, slik som Røsslistova me har som førebilete. Det var og ei tidkrevjande øving å kome fram til ein framgangsmåte som kan ha vore nytta på originalen. Eg trur me er på god veg til å forstå, men me har fortsatt nokre spørsmål me ikkje har fått svar på.
Me starta arbeidet i laftehallen med å øksa til 4″ plank frå rundstokk på førehand. Undervegs i laftinga har det vore viktig å halde ei viss oversikt over krylen på den halvferdige lafteplanken i materialhaugen. På denne måten har me hatt ei viss formeining om kva stokk som vert den neste over, og kunne snorslå rygglinja med til dømes 1″ eller 1/2″ kryl. Det varierte og om toppunktet på krylen var på midten eller nerare ein av endane. Som det kjem fram av skissa til korleis me laga mageforma i førre post, er det kunn innvendig me snorslår rygglinja, utvendig er det vannkanta. Underkanten av stokkane øksa me flat med same krylen som på underliggande stokk. Me erfarte raskt at når me skulle snorslå for mageforma, var det naudsynt å trekke mageforma omlag 1/4″ lenger inn i underkant av stokken enn på oversida. Slik kunne mèet førast langs fløykanten på ryggen av underliggaren og risse på den sletthøvla magen på overliggaren. Dette gav ein liten og synleg fløykant nerast på same måten me fant i originalbygget.
Når me kjem til sjølve novinga, høgg me ut overhogget utan å ta omsyn til stokken som skal laftast nedpå etterpå. I filmsnuttane «merking av overhogget» og «hogging av overhogget» går eg gjennom heile tillaginga av overhogget. Me har laga oss ei «ku» med alle måla som er naudsynte i overhogget. Og det er utvendig vegg som er referanseflata til ei kvar tid. Det er ,beklageleg vis, ikkje så god lyd på filmane.
Under følgjer nokre bilete for å synleggjere noko av prosessen med overhogget, som tilleggsinformasjon til filmsnuttane.
Biletet syner noko av oppmerkinga i overhogget. Linjene i den høgre kinningen er streka opp som illustrasjon. Det er ikkje naudsynt å streke dei opp før ein høgg. Legg og merke til streken som indikerar starten for venstre kinning. Alle måla er merka opp ved hjelp av ei «ku».
Ferdighogge overhogg sett frå utsida. Prøver å gjera det til ein vane å fjerne mest mogleg av dei trukkne linjene mellom merka mens eg høgg. Etter kvart som ein vert meir røynd og stø på handa, høgg ein utan å trekka opp linjene.
Overhogget sett frå innsida. Legg merke til at det ikkje er hogge noko for den skjulte kinningen til venstre.
Når me så legg opp den neste stokken for fyrste merking, har denne omlag den same forma langsetter undersida som stokken under har langs ryggen. Me har laga oss ei lang «sladra» (loddstokk) på 2,5 alen (omlag 157 cm) til å lodde opp stokken i forhold til dei nederste stokkane i veggen. Denne lange sladra sikra oss at ikkje veggen kragar utover, slik som me oppdaga var tillfellet då me nytta ei kort sladra på 1 alen (omlag 63 cm). Det vart lett til at stokkane vart pressa ut opp mot 2 mm i kvart omfar. Erfaringa vår er at når ein bruker slike sladrer (både korte og lange) er det viktig at snora får henge fritt mellom fjøla og bøylen. Ellers er det lett å få ein feilmargin ved at snora heng seg opp. Ein annan faktor til utpressinga er at den skjulte kinningen, på innsida, er svært trang og det er lett å få ein liten rotasjon av stokken utover i øvre kant. Dette vart forsøkt å motvirke, med hell, ved hjelp av jekkestropper (av knall oransje type som ikkje tek seg godt ut på bilete…). Stroppene måtte snuast slik at dei drog stokken innover i overkant. Me har ved fleire høve udra oss over korleis dette vart løyst tidleg på 1800 talet? Korleis har dei laga så tette nover, med trykkmerker etter samanpressing av ved, utan at den skjulte kinningen skapar problemar i form av vidring?
Eg har og laga eit par filmsnuttar som viser «merking av underhogget» og «hogging av underhogget» for å vise arbeidsgangen. Dei to fyrste nedfellingane er med og hogginga av desse, men ikkje mèdraginga. Til orientering nyttar me eit justerbart mè. Då kan me justera opniga på dette slik at me kjem innafor fløykanten på understokken. Sua øksa me til eit litt ope V-spor.
Under følger nokre bileter som illustrerar delar av merkeprosessen av underhogget.
Eg har funne det høveleg å la passaropninga vera omlag eit par cm mindre enn total fallhøgd (på augemål). Det er verdt å merke seg at dess større opningen på passaren er, dess meir unøyaktig vert merkinga. Difor har eg ved nokre høve nytta halve falhøgda som passarmål, der avstanden var svært stor.
Under merkinga er det viktig å passe på at passarspissane er i lodd over kvarandre til ei kvar tid, begge vegar, sett ovanfrå. Det er til hjelp å plassere auga i loddplanet, og sikte nedover på spissane. Me fant det og teneleg med ein passar med noko lengre bein. Då var det lettare å halde loddplanet den vegen ein ikkje ser så godt ovanfrå, spesielt når spissane var innunder magen på overliggaren.
Beitskiene i døra er forsøkt laga på same måten som me tolkar oss til i Røsslistova. Der er nokre korte forklarande bildetekstar som kjem fram om ein klikkar på bileta.
Hogging av tappar i kinnungane.
Ådne Jordebrekk Fermann høgg ut notsporet i beitskia etter å ha bora med spiralbor med senterspiss.
Beitskiene er tappa oppe og nede. Der er laga plass til siging av laftet i overkant.
Det som kanskje er litt spesielt med dennne nova er at me høgg den skjulte kinningen på innsida av overhogget etter fyrste merking av underhogget (den observante oppdaga at denne delen av prosessen mangla i filmen). Og må takast av meir og meir for kvar merking, heilt til og med meddraginga. Dei andre tre kinningane i overhogget er uberørte etter fyrste hogging. På det beste nøygde me oss med ei tre trinns nedfelling, inkl. mèdraginga. Men det vart oftast tillegsjusteringar innimellom.
Utklipp fra Arne Berg, Norske tømmerhus frå mellomalderen. Bind 1.
Alle troborda får en treplugg ned i sperra under. Vi varierer å bore i øverkant og nedkant av trobordet. Vi borer med 1″ navar, og lager pluggene av furu som spikkes koniske og 8kanta. Emnene tas av tørr kjerneved furu, men ikke nære margen. Kapp fra veggtømmeret er fint å bruke til dette. Never ligger pakket og klart til legging. Foto.Henning Jensen
Tradisjonelt bygghandverk
