Å hogge ei dør

Til fjøset på middeladergården Stiklastadir trenger vi dører. Siden tema på studiet i Tradisjonelt bygghandverk ved NTNU i år blant annet var dørproduksjon, ønsket vi å la en del av praksisen dreie seg om dørtilvirkning i middelalder. I arbeidet har vi blitt veiledet på beste vis av Tomas Karlsson, snekker fra Nyköping i Sverige. Tomas har lang fartstid innen tradisjonshandverk, blant annet som lærer i snekkering på Bygghantverksprogrammet ved Institutionen för kulturvård – Mariestad, Göteborgs universitet.

IMG_0719
Kyrkhärbret i Älvdalen er et stabbur på prestegården sør for Älvdalen kirke. Det er dendrokronologisk datert til år 1285, og er et av sveriges eldste stående bygg. (foto forf.)

I samråd med Tomas falt valget av forbilde på ei dør som står i Kyrkhärbret i Älvdalen i Sverige. Tomas observasjoner og foto av dører både i kyrkhärbret og andre bygg, Chatarina Asphs Tidigmedeltida trädörrar – En studie av tillverkningsprocessen av fyra dörrblad från norra Dalarna, våre egne observasjoner på ulike studieturer og seminarer, samt Arne Bergs Norske tømmerhus frå mellomalderen har vært viktige kilder og grunnlag for diskusjon om framgangsmetoder og løsninger i arbeidet.

IMG_6532
Dørene i Kyrkhärbret i Älvdalen er trolig originale og like gamle som bygget. Begge er satt sammen av to furubord, med labanker som avstiving og hold på innsida og jernbeslag på utsida. Omkring dørene er det dekor som nok også er fra oppføringa av bygget (foto forf.)

Dørene i härbret er begge labankdører, de slår innover i bygget og er satt sammen av to breie furubord. Når jeg snakker om utside og innside mener jeg siden av døra som vender hhv. inn og ut i bygget. Alle mål som er oppgitt i tommer er i norske tommer.

Kort om begrepene labank og labankdør:

Labank er ordet som i dag benyttes om både en innfelt eller utenpåliggende tverrforbindelse på ei dør eller i andre konstruksjoner som møbler o.l. I ordboka står det: «egentlig «bevegelig slå (I)») tverrtre som skal holde flere bord sammen i lem, dørblad eller lignende.» Tidligere har altså ordet i utgangspunktet betydd ei bevegelig slå, men har gått over til i dag å bety en fast sammenbinding i en konstruksjon. Roald Renmælmo benytter oftest begrepet drevspon om denne konstruksjonsdelen, med henvisning til at dette er et begrep benyttet i eldre kilder. Ordet er derimot ikke lenger i bruk i norsk språk og finnes ikke i dagens ordbøker. Arne Berg bruker oftest ordet labankdør om dørtypen, og ordet rekspon om tverrtreet. Også dette ordet er ikke lenger i bruk, men er trolig et eldre begrep. Både ordene drevspon og rekspon kans trolig utifra førsteleddet tolkes til å ha en opprinnelig betydning som noe som er i bevegelse, som også i ordet labank. Drev er trolig likt med ordet drive, og rek trolig beslektet med begrepet reke. Siden rekspon og drevspon ikke lenger gjenkjennes og brukes av folk i dag, velger jeg å benytte ordet som har erstattet disse i norsk både som dagligtale og som faguttrykk; labank og labankdør.

Tillegg 14.05.18, etter innspill fra Kolbjørn Os og Roald Renmælmo:

Ordene rekspon og drevspon (og dragspon) finnes i Ivar Aasens ordbok (Ivar Aasen — Norsk Ordbog med dansk Forklaring (1873)) står det om rekspon: «m. en liden bevægelig Slaa eller Pind, hvormed man kan lukke for en Aabning; f. Ex. paa en Væverskyttel. Berg. StiftNordl. (Nogle St.Rekspo). Ogs. kaldet Drivspon, og Dragspon.»  Under de to sistnevnte ordene, drevspon og dragspon henvises det tilbake til denne forklaringa for rekspon. Slik jeg ser det kan rekspon ut i fra Aasen vanskelig tolkes som et sammenbindene (innfelt) tverrtre i ei borddør. Med de andre kildene som Kolbjørn og Roald viser til, som rekspon i Norsk Ordbok, muntlige kilder fra Røros og Dividalen, samt i spørrelister om snekkerhandverket i Norsk Folkeminnesamling er det imidlertid annerledes. Her er det nokså tydelig at både rekspon, drevspon og dragspon er benevnelser som spesifiserer et innfelt tverrtre, og at det derfor, som Roald skriver, vil være bedre å bruke om denne typen dør enn labank slik jeg har gjort her. Språk er viktig, og her burde jeg sjekket bedre, og gått til flere kilder. Takk for gode innspill!

Skjermbilde 2018-04-21 kl. 10.09.53.png
Innsiden av den høyre døra i Kyrkhärbret. Her ser vi tydelig hvordan labanker er gradet inn i døra, og vi ser også at døra er tykkest i dimensjon ved labankene. Legg også merke til at det ikke er trenagler som forbinder labanker og bordene i døra (foto: fra Chatarina Asph, Tidigmedeltida trädörrar).

Materialutvelgelse

Dørene vi har som forbilder er i furu, og vi kan nok ganske sikkert anta at dører i Trøndelag i middelalder også ville ha vært utført i furu. Vi ønsket å følge noe av materialene fra skogen til ferdig dør, så vi dro i januar til skogs for å felle og begynne tilvirkninga av borda. Vi hogg og kløyvde ei furu, tilvirket borda til dimensjon, før vi dro dem på snøen ned til vei. Videoen nedenfor viser noe av prosessen:



Materialene vi hentet ut her ble litt små i dimensjon, så vi hentet senere tømmer som var hogd i nærheten av tømrehallen på Stiklestad. Dette kløyvde vi og hogg til dimensjon i tømrehallen. I ettertid ser vi at vi burde vært mer nøye med å velge material. I de originale dørene er det betydelig mindre kvist og jevnere material enn den vi hadde. Større dimensjoner enn de vi fikk tak i denne gang hadde også gjort seg. Originaldøra er omtrent like bred som vår, men er satt sammen av to bord, vi måtte ha tre.

Dimensjonering

Ut i fra Tomas oppmåling av døren i Kyrkhärbret så hogg vi materialene ned til 3 norske tommer tykkelse. Dette er noe over tykkelsen på døra ved labanken. Bordene ble deretter kantet til den maksimale bredde som materialet tillot for å få bort vakant. Emnene fikk derfor en avsmaling rot-topp.

Her er dørborda hogd til dimensjon og kantet. Vi satte dem på høykant oppå hverandre for å se hvordan de passet i lag om om vi hadde fått kantinga noenlunde i vinkel og rett. Vi ser også at furua vi valgte ut ikke var helt kvistfri… (foto forf.)

Hogging av fals

Originaldøren hadde not og fjær i sammenføyningen mellom bordene i døra. Vi vurderte det som klokt å starte med en noe enklere sammenføyning, og gikk for enkel fals i stedet. Det er flere eksempler på fals som sammenføyning både i det norske og svenske middelaldermaterialet.

IMG_5626
Eksempel på fals i ei dør i Finnesloftet på Voss. (foto. forf.)

Før vi kunne hogge falsen dukket det imidlertid opp et interessant spørsmål:

Hva gjør de trenaglene?

«Mellan plankorna finns i falsen två stycken tränaglar som är 20 mm tjocka, dess längd går inte att se»(Chatarina Asph: Tidigmedeltida trädörrar). Disse trenaglene som Asph observerte ville vi se nærmere på betydningen av. De er plassert nært labankene, i falsen. Vi diskuterte oss fram til at det er liten sannsynlighet for at disse naglene tilfører  særlig styrke til konstruksjonen når døra er ferdig, men at de mest sannsynlig er et hjelpemiddel i tilvirkinga av den. Vi valgte derfor å bore hull og sette inn nagler, slik at vi kunne erfare om de var til noen hjelp. Hull for naglene ble boret med navar.

Trenagler ble satt inn midt i falsen mellom bordene i døra. Hullene ble boret før falsen ble hogd. Plassering av naglene ble risset inn tvers over bordene mens de stod oppå hverandre på høykant. Her er falsen merket på med sotsnor, og hullet bores midt i falsen. Margsida, som blir utsida av døra, er referanse for påmerking av falsen. Falsen er 1″ bred (foto Tomas Karlsson).

Etter at hull var boret og nagler tilpasset hogg vi ut falsen. Bilderekka nedenfor viser noe av gangen i dette arbeidet.




Nå viste etterhvert trenaglene seg å komme til nytte. Etter å ha hogd falsen var det nå enkelt å sette borda sammen igjen for å se om vi hadde truffet godt med falsen. Uten naglene ville vi  ikke hatt et fast referansemål å se etter for å kunne bedømme om falsen må justeres. Men naglene gjør at borda kommer til samme posisjon hver gang, og gjør det enkelt å justere falsene. Dette er nok den viktigste oppgaven naglene har, og de holdt også døra godt sammen når vi skulle merke opp for neste operasjon:

Hogging av gradspor

Dybde og vinkel på gradspor ble bestemt ut i fra Tomas og Chatarinas observasjoner. Bredden på gradsporet i dørflata ble risset inn, og vinkel og dybde tegnet inn i sidene av borda. Hogginga beskrives best med fotoserie:



Bunnen av gradsporet var det vanskelig å renske opp med øksa. I dokumentasjonen til Tomas av ei dør som er demontert, så vi så spor etter et redskap som så ut til å ha blitt dratt langs etter bunnen av gradsporet. Vi toilket dette til muligens å ha vært noe som kan ligne på et smalt såtjern.

Her ser vi at bunnen i gradsporet er slettet til med et redskap som ser ut til å ha blitt dratt plant med nokså lange drag. Vi ser også tydelige spor etter øks fra hogginga av gradsporet (foto: Tomas Karlsson).

Vi hadde et såtjern som vi mente kunne gå an til denne jobben, men det var for bredt. Vi slipte det inn til en smalere bredde, og det viste seg å gjøre jobben utmerket, og å gi spor som lignet mye på de vi så på bildene av døra i Mariestad.



Labanker drives inn

Labankene ble hogd til av materialer vi hadde liggende, og som var tørket betydelig mer enn materialene i dørbordene. Labankene ble hogget etter mål fra gradsporet, men betydelig lengre i kileformen slik at det kunne drives hardt inn i sporet.

IMG_6176IMG_6178

IMG_6181 2
Labankene ble drevet hardt inn i gradsporet med klubbe. Om de i utgangspunktet virket noe spinkle, fikk vi en annen oppfatning når de ble drevet på plass. Dette ble veldig stabilt og kraftig (alle foto forf.)

Døra hogges og pjåles til dimensjon

Siste operasjon var å hogge til døra på lengden og i tykkelse. Vi ønsket ikke å kappe bordene til riktig lengde før døra var ferdig føyd sammen. Såpor på originale dører viser at de er hogd til fasong til slutt. Det kan fort bli små forskyvninger, særlig i starten av bygginga, så det er bedre å kappe avslutningsvis.

IMG_6195
Døras høyde ble målt opp og risset inn, før den ble stilt på høykant på siden og kappet (foto forf.)

Som nevnt over er døra smalnet inn i dimensjon i endene og på midten. Siste spor i overflata på originaldøra er fra det som med stor sannsynlighet er en pjål. Sporene etter denne vises godt på frottagen under:

Namnlös
Frottage som er gjort over labanken på døra i Kykrhärbret. Her ser vi tydelig pjåplspor, og vi ser også at disse går sammenhengende fra dørbord til labank. Døra er altså formet etter at labanker er drevet inn (frottage Tomas Karlsson).

Om man først har grovhogd for å pjåle til slutt er usikkert. Vi prøvde begge deler. Det var ikke svært mye virke som skulle fjernes, så å ta alt med pjål var fullt gjennomførbart. Men det skadet heller ikke å ta noe med øks først. Tidsmessig var det nok lite som skilte. Et referansespor for dybden ble hogd på midten av døra til å begynne med, noe som gjorde det litt lettere å arbeide inn mot midten.

IMG_6221
Utsida pjåles (foto forf.)



IMG_6212
Spor hogd etter midten av døra for å ha en referanse på dybde, og for å gjøre det enklere å arbeide inn mot midten (foto forf.)
IMG_6209
Kai har tatt frem skrubb-pjålen 😉 (foto forf.)
FullSizeRender
Viktig å gjøre deler av arbeidet i tidsmessig bekledning og omgivelser… (foto: Arnstein Indahl).
IMG_6229
Ferdig dimensjonert innside av dør. Masse fine pjålspor, som på originale dører (foto forf.)
IMG_6236
Som på originalen går spora etter pjålen også over på labanken (foto forf.)





Døra er nå satt til tørk i tømrehallen, i påvente av at fjøsen skal ferdigstilles så både dør og fjøs etterhvert blir å finne ute på tunet på Stiklastadir.

Takk til Tomas Karlsson for fine og lærerike veiledningsdager på Stiklestad!



Befaring Urnes stavkirke

  • Gruppe 4.
Øystein Hodneland Mortensen, Håkon Telnes Fjågesund, Kai Rune Johansen, Henning Østgård Jensen, og Pål Sneve Prestbakk.IMG_8417

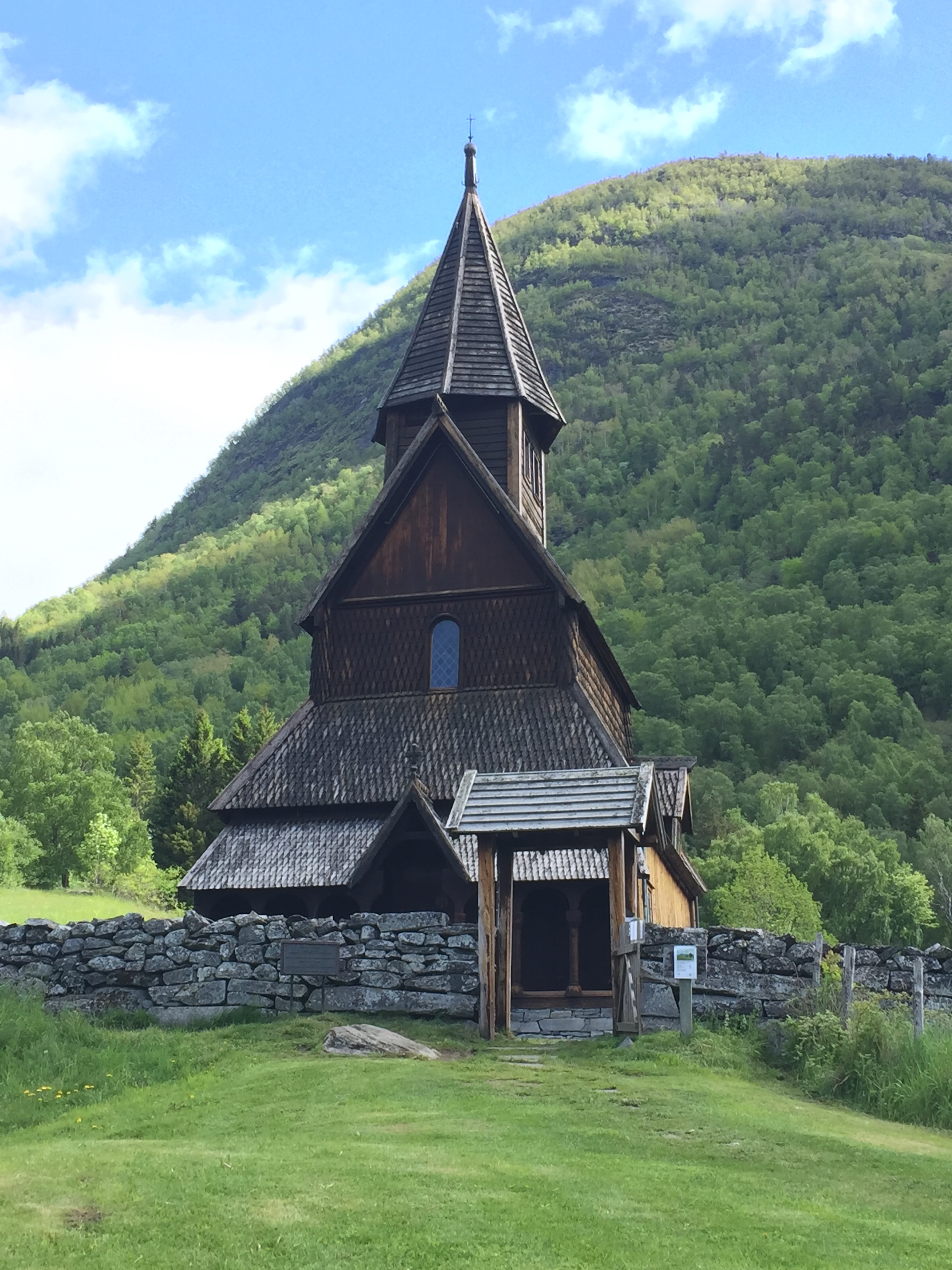

  • Urnes stavkyrkje vart bygd i 1130-åra. Kyrkja står i ei særstilling når det gjeld arkitektur og stilhistorie, og er eit sentralt verk i norsk kunst og historie. Ho er rekna som den eldste av stavkyrkjene, og eit ekspempel på svært godt handverk og særdeles fin treskurd.Urnes stavkyrkje ligg i Luster i Sogn, i ein storslagen natur. Ornamentikken i kyrkja er svært interessant, og kan tidfestast til 1050-1100, noko som tyder på at mykje stammar frå ei tidlegare kyrkje. Den særmerkte urnesstilen har sitt namn frå Urnes stavkyrkje. Stilen er kjenneteikna ved flotte utskjæringar av svært høg kvalitet. Urnes stavkykje vart i 1979 innskriven på UNESCO si verdsarvliste. Kyrkja er eigd av Fortidsminneforeningen. (kilde fortidsminneforeningen)
    • Noen vurderinger om verktøybruk når det gjelder skjæringen av Urnes portalen.
    • IMG_8436
      Her ser vi spor etter nedstikking med et buetjern eller en skulp i «hjørnet»
    • Urnes har muligens den flotteste treskurden, hvis man ser på alle stavkirkene samlet. Dette er jo selvfølgelig en personlig vurdering, men Urnesstilen med dens renhet i linjeføringen presisjon i skjæringen, og ikke minst dybden på ornamentikken på portalen. Motivene er rene og lette å lese ”hva er det de har skjært” hvilke motivvalg har de gjort.
    • Tolkningene i hva det betyr overlater jeg til hver og en og lese ut fra motivene, løve versus hjort, det gode mot det onde, draker o.s.v.
    • Det som er helt klart er at portalen består av dyreornamentikk, men med et viktig innslag av planter og det er avslutningene på halene til dyrene det er nemlig liljen eller den franske liljen et symbol som assosieres med Jomfu Maria, og er et kristent symbol. Urnesstilen er den første stilen med innslag av planter, noe som bare øker på utover middelalderen i blanding av dyr og planteranker, til de siste stavkirkene med rene planteportaler.



En tolkning jeg gjør når jeg ser på portalen og dør samlet er at alle er blitt kappet nedentil, alle mønstrene fortsetter ned i bunnsylla og kommer opp igjen, men det mangler kanskje 40 cm på total høyde på ornamentet. De stilrene buene er rett og slett kappet av, føttene til hoveddyret mangler helt. Dette er en personlig tolkning av mønsteret.

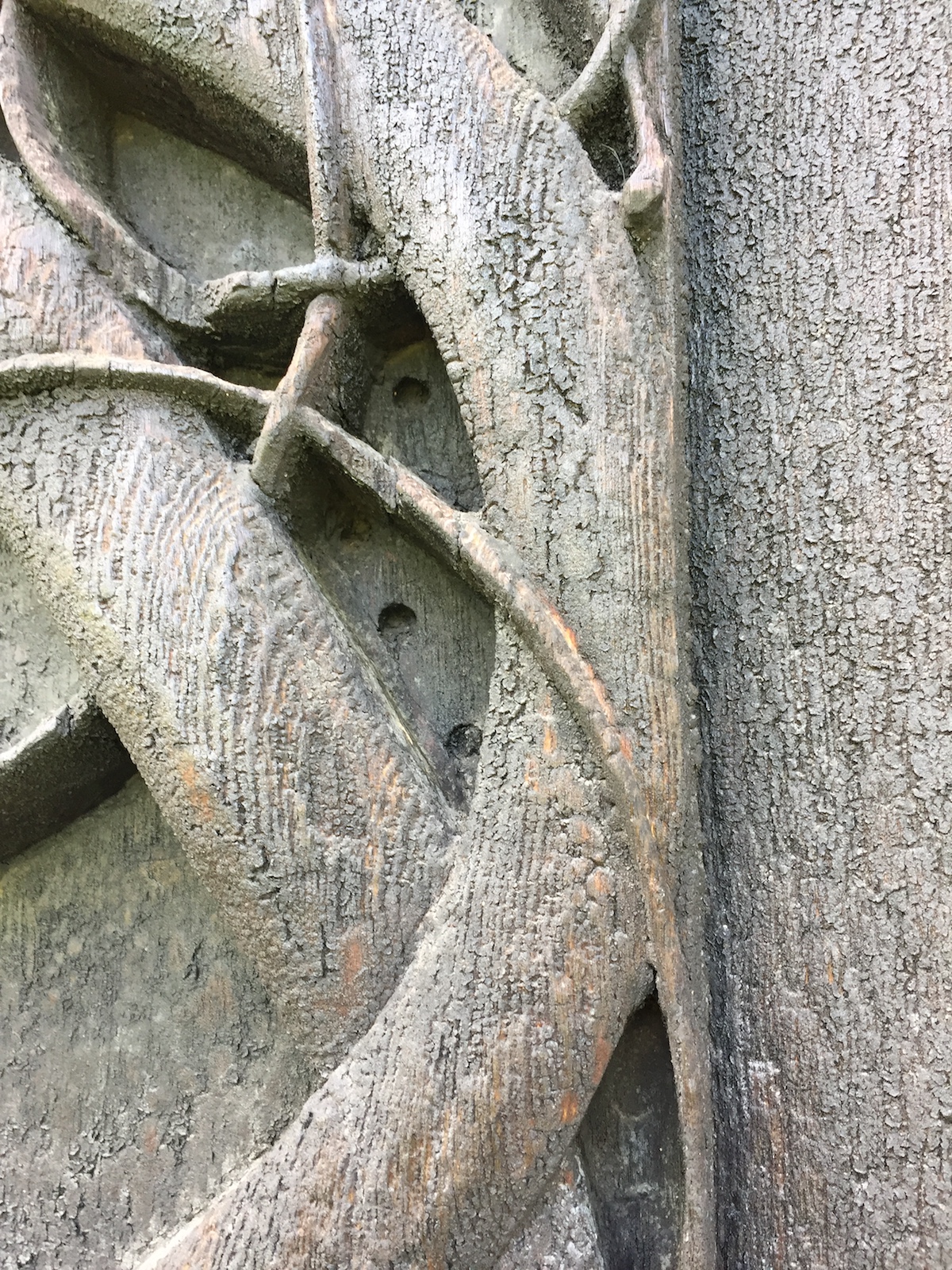

  • Vi tok en nærmere kikk på portalen mot nord og noe av søyleornamentikken oppe på galleriet, da de var enklest å komme til for studere nærmere detaljer.
  • Redskapene vi mente vi kunne se spor av på portalen var treskjærerjern i litt forskjellige utforminger, buet jern eller skulp, til nedstikking her har det måttet vært flere bredder og flere bueformer noen nesten flat og noen nesten i skarp U-form, nedstikking rundt muskelanvisningene på hoveddyrene og en del kuleformer som avslutninger på kroppene(manen).
  • Flatjern til bunning, overflate oppå kroppen på dyrekroppene og nedstikking.
  • Jeg tror at hvis de har hatt jernet som vi i dag kaller dogfoot har jobben deres blitt mye enklere, det er vanskelig å påstå at de har hatt et slikt jern, men jeg har ingen grunn til å tro at de ikke hadde det særlig mht. Til dybden de har jobbet med her.
  • V-jern til detaljer rund øyne og lignende.
  • En interessant detalj er kejftene til ”slangene ” de er konsekvent hulet ut, noe som visuelt ikke vises noe særlig , men gjør dem svært svake og lett for å knekke av, Det har vært temmelig krevende å tappe/skjære ut hullene i kjeften uten å ødelegge, her kunne man ha brukt små navare for å ta det meste og så bare renske opp med jern eller jern på alt, men da må man være forsiktig.IMG_8442
  • Navar eller annet boreredskap fant vi ganske mange spor etter, i bland annet to dimmensjoner 10 mm mer og 30 mm bredde dette kan være for å få en dybde anvisning når man ”bunner” botn eller for å få buen du ønsker hvor linjen i ornamentet slynger seg i en bue, hvor navar hullet blir innersvingen på linjen. Det kan også være for å fjerne masse.IMG_8441
  • Portalen var økset til både oppe og nede, men dette var for å tilpasse tiljene til vegg høyden og svalgang (oppe), ikke for å skape ornamenter.
  • Inne på kapitelene er det også sjeldent rikt ornamentert, her kunne vi også konstatere flere forskjellige treskjærerjern.
  • Buet jern til nedstikking, markering av kulet o.l i detaljer
  • Flatjern til bunning, nedstikking ,og overflaten på kroppene på dyrene.
  • Her kunne vi IKKE finne noen spor av navar eller lignende.
  • En oppsummering er vel at det arbeidslaget som har gjort denne jobben har vært godt utstyrt, med en variasjon av treskjærerjern, navarer fra ca ½ tomms til 1,5 tomms.
  • Jeg vil også anta at de har brukt kneppert eller klubber for å komme seg så dypt ned som de har gjort på nordportalen.
  • Til mønster påtegning / opptegning kunne jeg ikke finne noen oppriping så her tror jeg de kan enten ha ripet inn mønsteret for så å modellere ned kantene der ripen var eller tegnet på med kullstift. Uansett har de en fantastisk god sans for linjeføring.

    IMG_2644
    om mønsteret her er innspirert av book of Kells eller book of Lindesfarne skal ikke jeg ta stilling til , men ornamentiken er enestående i norge
  • Materialvalget de har gjort viser også stor kunnskap om hva de holdt på med Furu, lite kvist, førstestokk, marg ut, mest mulig stående årringer i emnet.
  • Urnesstsilen finner vi i smykker, steiner, illustrasjoner o.l.
  • Her er et eksempel på svensk Urnes gravstein , de har  ca 2000 runesteiner i sverige
  • 1000x1000-Runesten-Ashmolean-20160726-oxford_5651
