Snikkararbeid – Tradisjonelt bygghandverk

Tilvirking av 1800-talls vindusramme

I løpet av praksisperioden på læringsarena Stiklestad har vi hatt i oppdrag å gjenskape vinduene som sto i boligen på småbruket Rye. Vi har sett på gamle bilder fra før bygget ble flyttet til museet, hvor det fikk torvtak og småruta vinduer. Opprinnelig var det 1800-talls vinduer med store ruter som sto i bygget. Nede var det tre ruter i hver ramme og i 2. etasje mener vi det bare kunne vært 2 ruter i hver. Her kommer en framgangsmåte for produksjon av ramma til et av vinduene i andre etasje. Metoden har jeg/vi utviklet etter å ha produsert 7 rammer hver, hvor vi har testet litt ulike fremgangsmetoder og mange ulike jigger/hjelpemidler som vi har finjustert underveis. Nedenfor har jeg prøvd å forklare kort fremgangsmåten oppdelt i 10 steg.

Steg 1. Dimensjonering: Emnene måtte høvles og dimensjoneres. Dette ble gjort kun med tradisjonelle verktøy (grindsag og høvler). Til en vindusramme trengte vi 2. stk side-ramtre, en sprosse og 2stk tverr-ramtre. Dimensjonen på ramtreet satte vi til 32,5(5/4’’) x 45mm og sprossa ble 30 x 20mm. Dimensjonene hentet vi fra en vindusramme produsert på 1800-tallet. Det var også fra denne gamle ramma at vi hentet ut målene og profilen til glasshøvelen.

Steg 2. Oppmerking:

Når emnene var ferdig dimensjonerte, var det på tide å sette av de ulike målene vi trengte på emnene. Først var det å orientere emnene. Altså å bestemme seg for hva som skulle være innside, utside, opp og ned. Dette ble angitt med trekantmerking (se bilde). Det beste emnet gikk som bunn-ramtre og utenom dette orienterte vi stort sett slik at hjørnet på emnet som var nærmest marg, var der falsen ble plassert. Dette var hovedsakelig for å få mest mulig kjerneved vendt ut (margside ut).

Vi lagde oss en lekt som vi hadde satt av alle målene vi trengte på. For side-ramtreene brukte jeg lysmål som referansemål, mens for tver-ramtre og sprossa brukte jeg falsmålet som referanse.

Lysmål betegner avstanden mellom sprosse og sprosse eller ramtre og sprosse.

Falsmål er avstanden fra inni fals til inn i neste fals og er derfor lysmål + 2x fals.

På vinkelen min hadde jeg et merke som indikerte differansen mellom falsmål og lysmål. Denne brukte jeg for å overføre lysmålet på den ene siden av tverramtreene når jeg risset/vinklet målene rundt emnene.

Bredder for tappene/slissene markerte jeg med et ripmott. Jeg lagde meg et fast ripmott med to pigger i, slik at de risset begge merkene samtidig. I dette tilfellet var avstanden mellom ripene 8 mm.

Steg 3. Tapp og sliss:

På tver-ramtreene sagde jeg først ned «nakkingen» med en bakksag. Deretter var det å sage ut tappene og slissene. Dette gjorde jeg med en litt fin-tanna grindsag(slissesag). Jeg satte to og to emner i benken samtidig for å få litt fortgang. Jeg traff som regel godt med sagingen, men om det sklei ut litt, så pusset jeg vekk dette med en gang med et stemjern.

Steg 4. Tapphull og sliss:

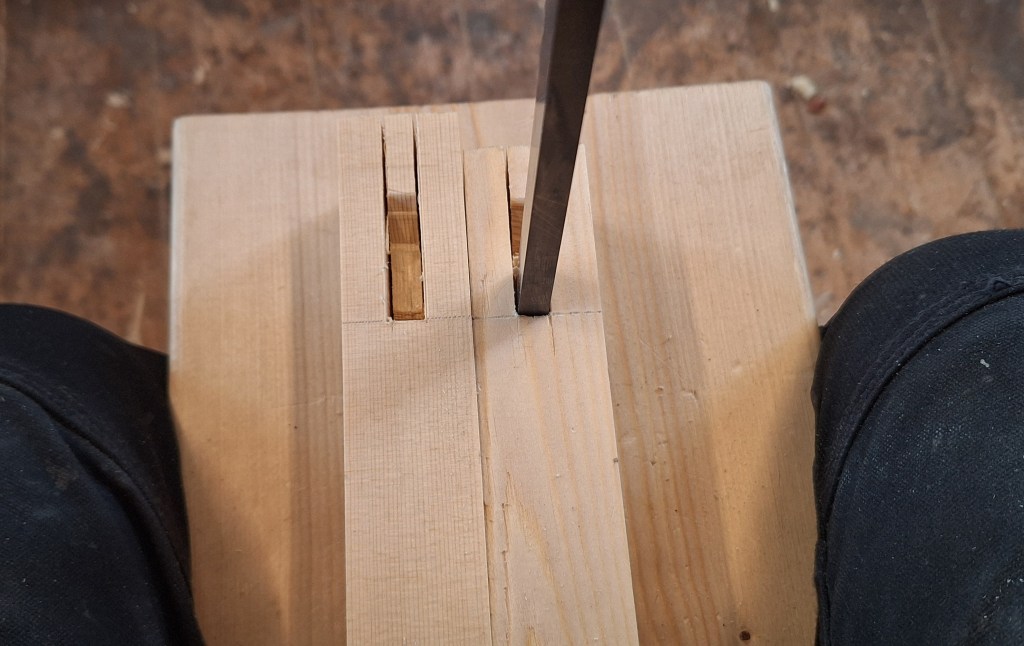

Neste steg var å tappe vekk slissen og å tappe ut tapphullet for sprossa. Dette gjorde jeg med en 8 mm lockbeitel. Arbeidet gjorde jeg på en sittebenk. Jeg la ned begge side-ramtreene og satt på dem mens jeg tappet. Dette var overaskende effektivt! Se bilde under.

Steg 5. Glashøvelen:

For å komme videre, så var det på tide å høvle på fals og profil på emnene. Dette gjorde vi med en kombihøvel som ofte kalles «glashøvel» og som vi produserte i første uka av praksisperioden vår. Du kan lese mer om glashøvelen og hvordan vi lagde denne i Olav Erik Kvaal sitt blogginnlegg.

For å få emnene til å ligge godt, så lagde vi oss et «høvelbrett» som emnene lå godt nedi. Dette var spesielt nødvendig for å få sprossene til å ligge godt. Vi brukte «morhøvelen» til glashøvelen for å høvle en kontraprofil i brettet som sprossene lå godt nedi. Høvelbrettet hadde også dybdestopp for profilsiden av sprossa slik at den ikke ble skjevt høvlet.

Steg 6. Gjæringer:

Når profilen var på plass, kunne jeg ta ut gjæringene i emnene. Dette hadde jeg også en egen «jigg» til som vi kalte «gjærings-mal». Dette er en kloss som har kontraprofilen til emnene slik at den legger seg godt og stødig over emnet. Den har en 45 graders skrå flate i begge ender som er fin å legge stemjernet imot når man «stikker» ut gjæringen. Erfaringsmessig var det greit å sette igjen en halv millimeter til streken. Da ble gjæringene tette.

Steg 7. Sprosser:

Gjæringene og tappene i sprossene ble tatt ut i en egen jigg. Vi lagde en gjæringskasse for sprossene som hadde en stoppekloss på fals-siden og som indikerte hvor gjæringene skulle kappes. Dette gjorde arbeidet forholdsvis nøyaktig, men man måtte følge litt med. Kassen ble etter hvert litt rom og man må passe på at gjæringene møttes i en spiss i senter av sprossa og ikke blir sidestilt.

Steg 8. Montering:

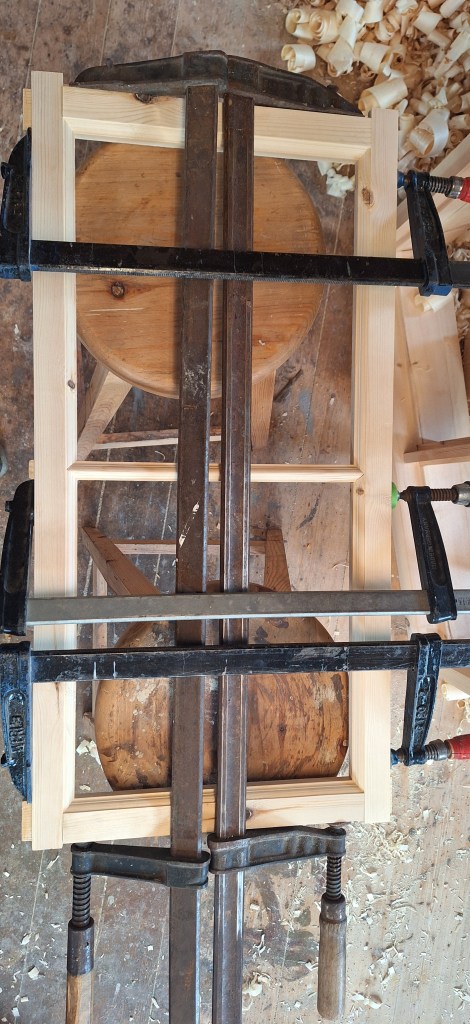

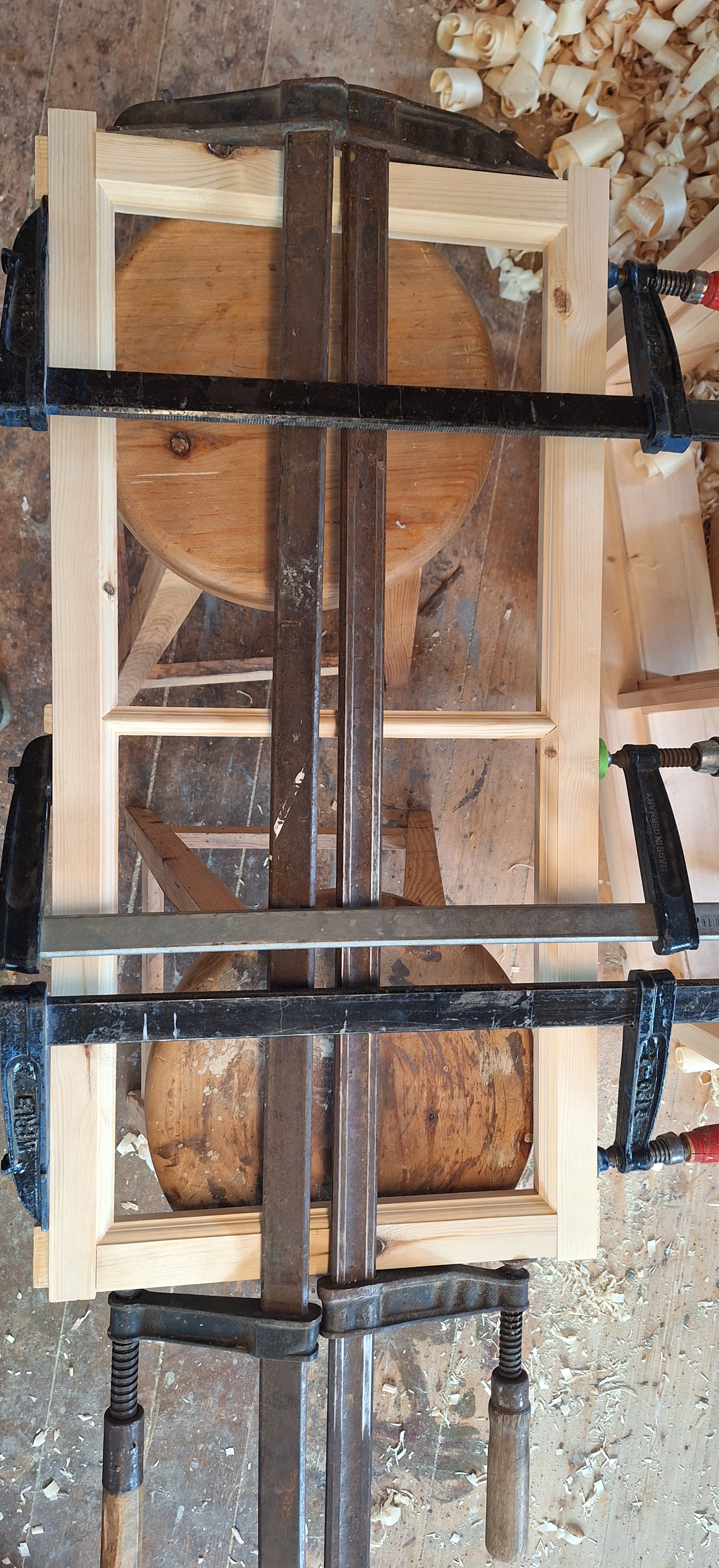

Når alle delene var ferdige, så var det bare å montere de sammen. Vi satte på skrutvinger for å presse sammen i hjørnene og mot sprossene. Det hendte seg at det måtte justeres noe i sammenføyningene, men etter å ha produsert et par rammer, så merker man fort hvilke punkter som er kritiske. Vi fant også ut at mye går sammen med kompresjon når man setter på tvingene.

Steg 9. Plugging:

Sammenføyningene ble gjort fast med tre plugger. Vi boret med 6mm navar fra innsiden av ramma og lagde 4 kanta koniske plugger som vi slo godt inn. Vi lagde en jigg også til pluggene, en «plugg-løe» som vi la grovemnene nedi. Den hadde dybdestopp for høvelen slik at alle pluggene ble dimensjonert like.

Steg 10. Finpuss:

Pluggene ble kappet og pusset over med støthøvel. Sammenføyningene ble også ren-skjært og ujevnheter ble høvlet vekk før jeg til slutt tilpasset ramma inn i karmen.

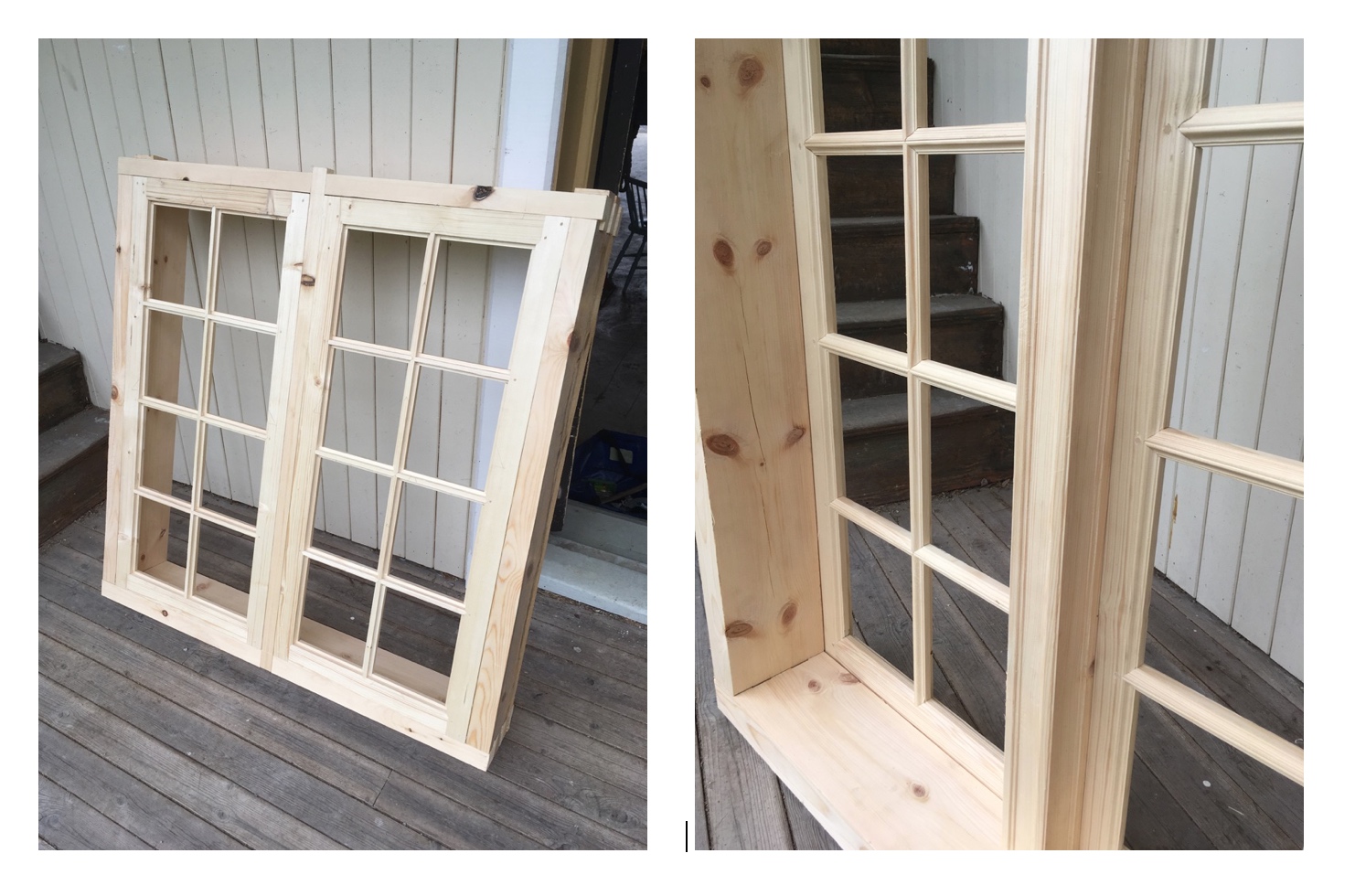

Vinduer til «Hønsehuset» på Nordre Haverstad

Selvlaget glashøvel og ramtre til vindusramme

På Læringsarena innlandet startet vi med Jarle Hugstmyr som veileder for å lage høvler. Vi laget hver vår vindus høvel som laget profil og kittfalls samtidig da dette kunne bli tydet ut ifra spor på de originale vinduene vi kopierte profilen fra.

Vindus produksjon ble startet med å velge ut ideelle emner for rammer og sprosser, vi bruker gran i vårt tilfelle. Vi fikk god veiledning av Hans Andreas Lien i å finne en effektiv fremgangs måte på verktøy bruk. Vi laget også merke lekt med dimensjoner for bredde og høyde med karm og plassering på sprosser basert på det originale vinduet

Vi merket at en ulempe med denne typen høvel er at vi uansett vil treffe på motved på en side av emnet grunnet måten det her blir høvlet på. Men det er en effektiv høvel i bruk som sørger for at alle deler blir like, en må bare være nøye med dimensjoneringa.

Til profilering på sprossene laget vi en seng til å legge delene i da vi trengte at de lå stabilt (kunne nok vært gjort bedre, men funket).

Rammene er sett sammen med sliss og tapp og plugget. Sprossene er tappet inn i rammene i siden, de stående sprossene er bare gjæret sammen.

Gjæringene på sprossene og rammene er merket med merkekniv og en god vinkel med store flater slik at vinkelen kunne brukes som anlegg for hoggjern for å få nøyaktige gjæringer på en effektiv måte.

Det blir boret ut for tre plugger med en navar mens rammen fortsatt er i tvinger.

Tre pluggene blir kappet og blir pusset over med en fint stilt høvel.

Emner til karm og midt post blir dimensjonert. Høvlet profil og fals på midtpost og karm før de blir sinket sammen. En annen student skriver om dette så jeg går ikke inn i detaljer på høvling og sinking av karm.

Vindus rammene blir justert og tilpasset til karmen i bredde og høyde til slutt.

Vi får en gjennomgang i skjæring av glass, underkitt, stifting og kitting av glass.

Vinduene er kittet ferdig og fraktet bort for mellomlagring. Vi veit ikke om vinduene skal males eller ikke. Vinduene er ikke hengslet pr nå da vi ikke veit om de skal være hengslet eller hvilket antall som eventuelt skal hengsles. Vi hadde heller ikke hengsler.

Det mangler en karm da vi mente emnene som var igjen rett og slett ble for dårlige og for vridde til å kunne brukes.

Vi har hatt 10 lærerike uker på lærings arene innlandet takket være dyktige veiledere som Jarle Hugstmyr og Hans Andreas lien. Vi har igjen en samling nå der vi skal gjøre eventuelle siste justeringer før det hele avsluttes med en eksamen.

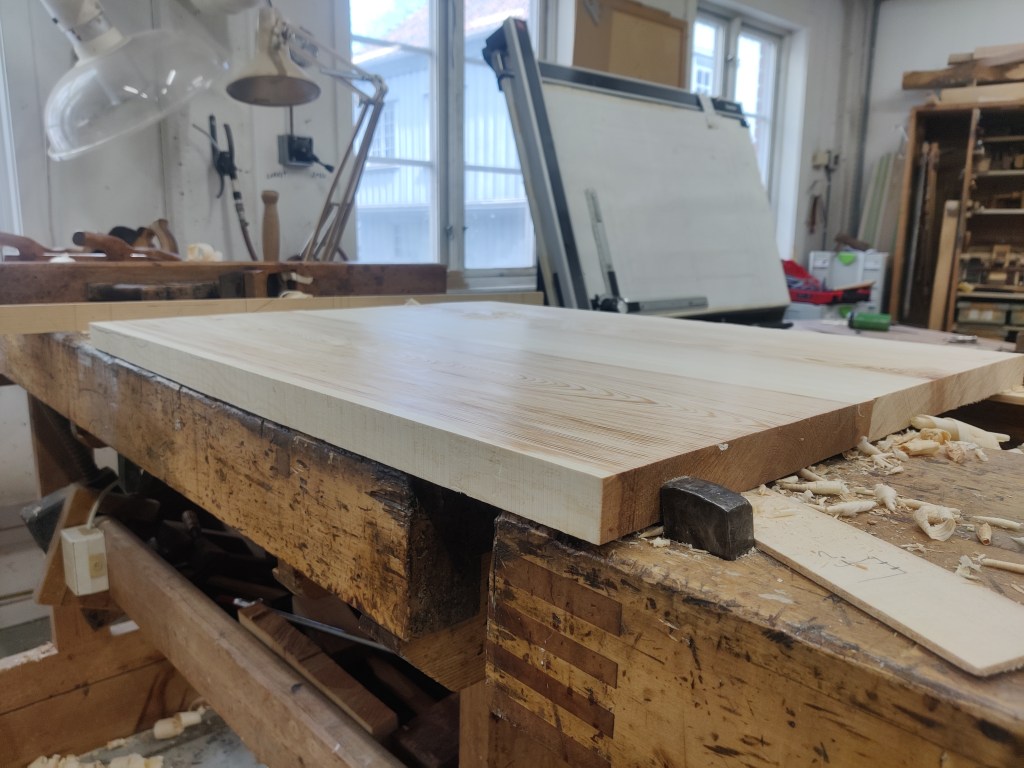

Et forsøk på å forbedre arbeidsprosessen med høvling av fyllinger, ved å ta i bruk flere høvler.

Folkemuseet på Bygdøy arbeider våren 2025 med å oppføre et nytt bygg til formidling og undervisning i sløydhåndverk for skoleelever. Bygningen heter TradLab og vi som er studenter ved Tradisjonelt bygghåndverk har fått i oppgave å lage enkelte dører og vinduer til dette bygget. Under veiledning av tidligere student Håkon Fjågesund og med bakgrunn i bacheloroppgaven; Kva kan ei dør fortelje om korleis ho vart snikra? – Forslag til opphavleg arbeidsgang og verktøybruk, basert på gransking av ei 1700-tals fyllingsdør ( Fjågesund/ Brennvik), så ønsket jeg å forsøke å lage en innvendig fyllingsdør med tre fyllinger, etter forbilder fra perioden senempire(1835-1870). Den påfølgende beskrivelsen tar for seg fremgangsmåten jeg benyttet ved høvling og oppretting av fyllingene til denne døren.

Tidligere har jeg klart meg med en skrubbokse og stor langhøvel i arbeidet med å rette opp fyllinger eller andre større og limte emner. Da har jeg justert grovheten på høveltanna for begge høvlene og langhøvelen har jeg justert særlig fint på den siste finpussen. Jeg vil med denne beskrivelsen forsøke en arbeidsprosess hvor jeg bruker flere høvler og raskere skifte mellom høvlene, med intensjon om å spare tid og ha bedre kontroll på vindskjevheter underveis.

Verktøy

Verktøyet jeg har benyttet er et alminnelig høvelbenk med fremtang, baktang og to haker samt siktestikker. Jeg har valgt meg ut fire høvler til rettingen; en liten skrubbhøvel, en skrubbokse, en sletthøvel og en stor langhøvel(rubank).

Emnet

Det skulle lages tre fyllinger til døren og hver fylling bestod av to sammenlimte emner av furu med høy andel kjerneved. Furu av en slik kvalitet er unødvendig for innerdører og jeg ville foretrukket gran. Det var likevel interessant å se hvordan høvlene virket på feit kjerneved.

Fremgangsmåte

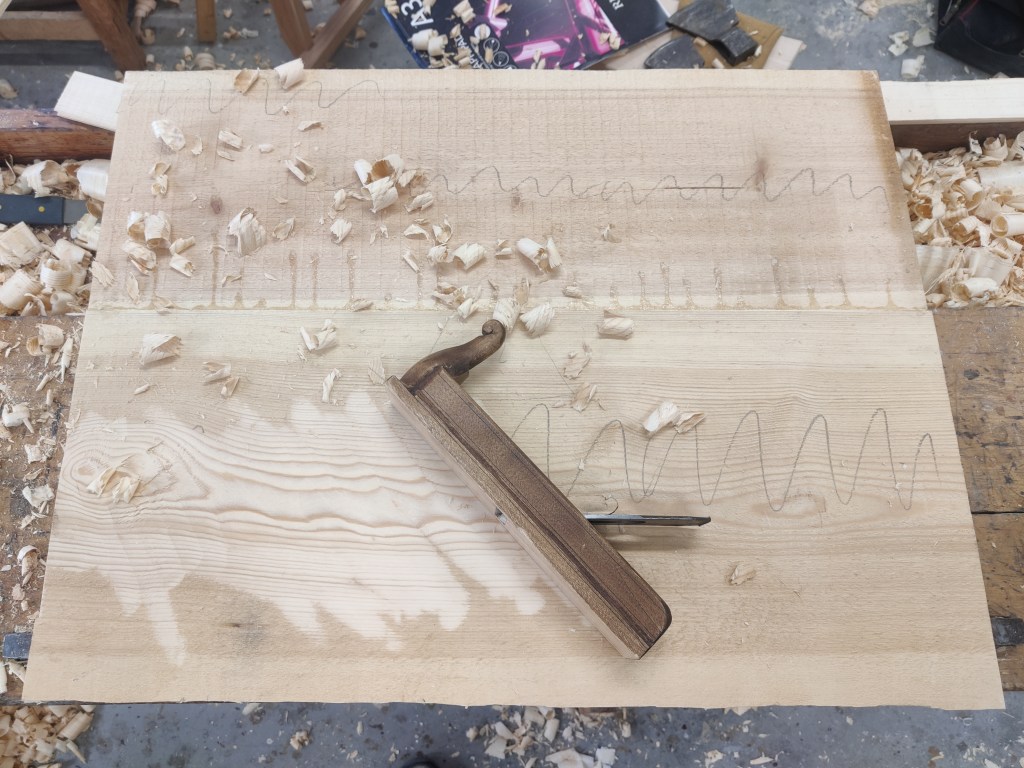

Høvling med svært grovstilt smal skrubbhøvel:

Jeg startet med oppretting av referansesiden på fyllingen. Denne hadde et visuelt avvik på i overkant av ¼» når jeg la på siktestikkene. I tillegg til avviket i overflaten så skal jeg høvle bort vindskjevheter og sagskuren – da skal jeg mellom ⅛” og ¼” ned i overflaten på hele emnet. Jeg startet med å finne de største «ryggene» over marg og vindskjevheter med siktestikkene. Jeg arbeidet hovedsakelig diagonalt og dermed så var det ikke et problem med utriving. Jeg la merke til at fordelen med en så liten og lett høvel er at jeg kan skifte retning og bevege meg raskere. En lett og smal høvel med krane gjør at jeg jobber enkelt både på skyv og trekk rundt store kvister og der fibrene er rotete. Jeg tok godt i og stoppet når jeg hadde en grov men plan overflate. Det var fremdeles så ujevnt etter denne høvelingen at jeg aksepterte om siktestikkene fremdeles viste noe skjevheter. Jeg gikk raskt videre til neste høvel.

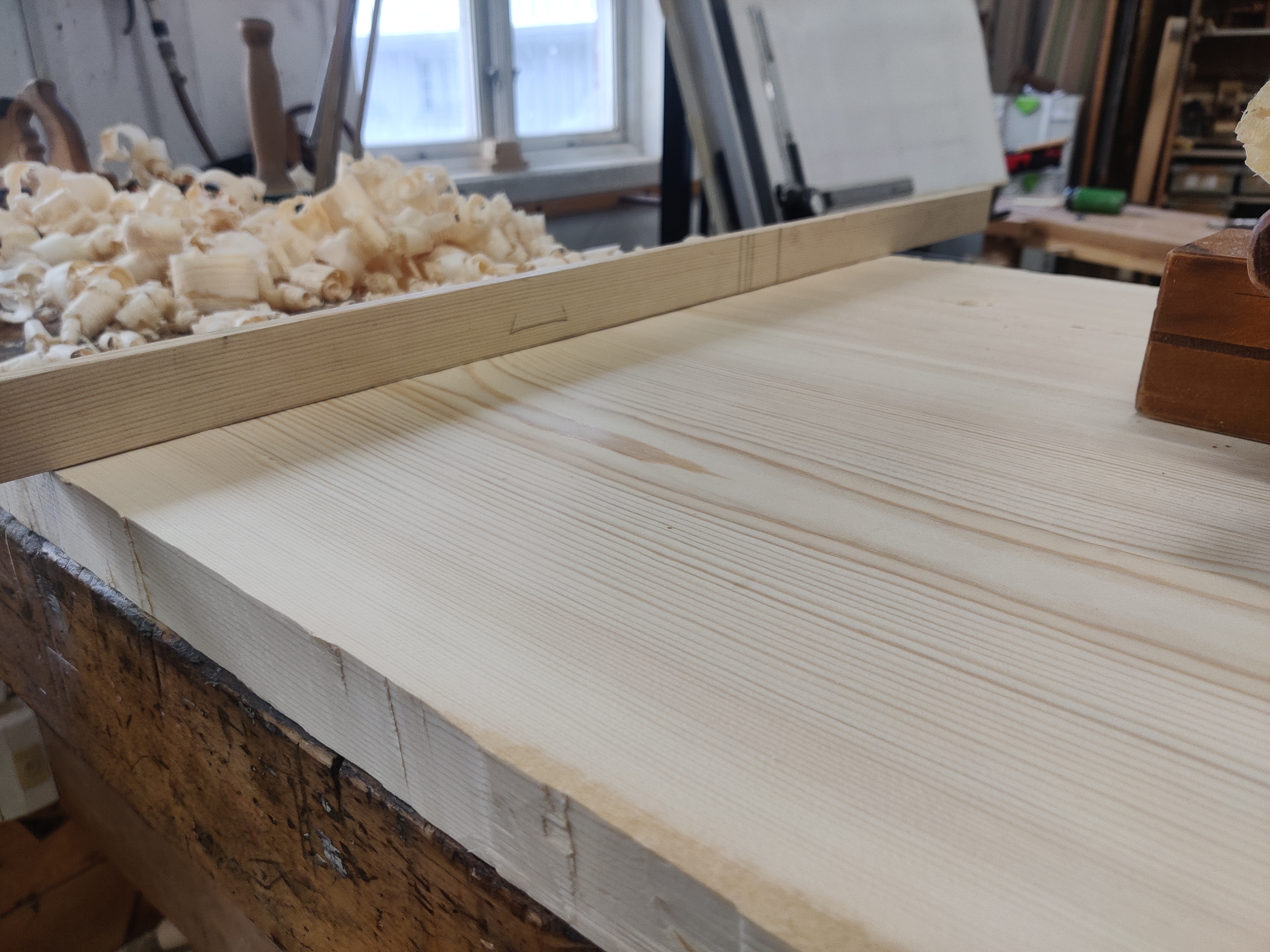

Høvling med grovstilt skrubbokse:

Høveltanna på min okshøvel hadde en svak bue langs hele eggen og var tydelig avrundet ut mot sidene. Jeg høvlet parallelt med vedretningen og tok enkelt ned de høye diagonale rillene etter skrubbhøvelen. Jeg jobbet også diagonalt på vedretningen for å effektivt få bort ved. Et fint forvarsel på at jeg var i mål med denne høvelen og måtte skifte til neste var at høvelen driver ut hele og lange spon. Da var jeg kommet ned til et nivå i emnet som var rett nok for denne høvelen. Små sagflis i sagskuren satt seg fast i sponrommet og det var derfor en fordel å få høvlet bort alle disse med skrubbhøvlene, ettersom de har stor sponåpning.

Høvling med finstilt sletthøvel:

Jeg gikk over til en sletthøvel som måler 20” lengde og ca 2” bredde på høveltanna. Denne hadde også en svak bue langs hele eggen, men den var så svak at det var under 1mm høydeforskjell til sidene. Når høveltanna ligger 45 grader så utgjør dette enda mindre på høvlingen. Jeg jobber i lengderetning av veden og nå tar høvelen alle ryggene som okshøvelen har satt igjen. Jeg kontrollerer med siktestikkene at rettingen på hele fyllingen er rett og retter denne så nøyaktig som mulig. Den siste høvlingen med langhøvel tar såpass lite at jeg ønsker ikke å bruke denne mye for å rette inn skjevheter. På samme måte som for okshøvelen så ser jeg at sletthøvelen stadig driver ut lange spon i hele emnet lengde – da stopper jeg og går over til neste høvel.

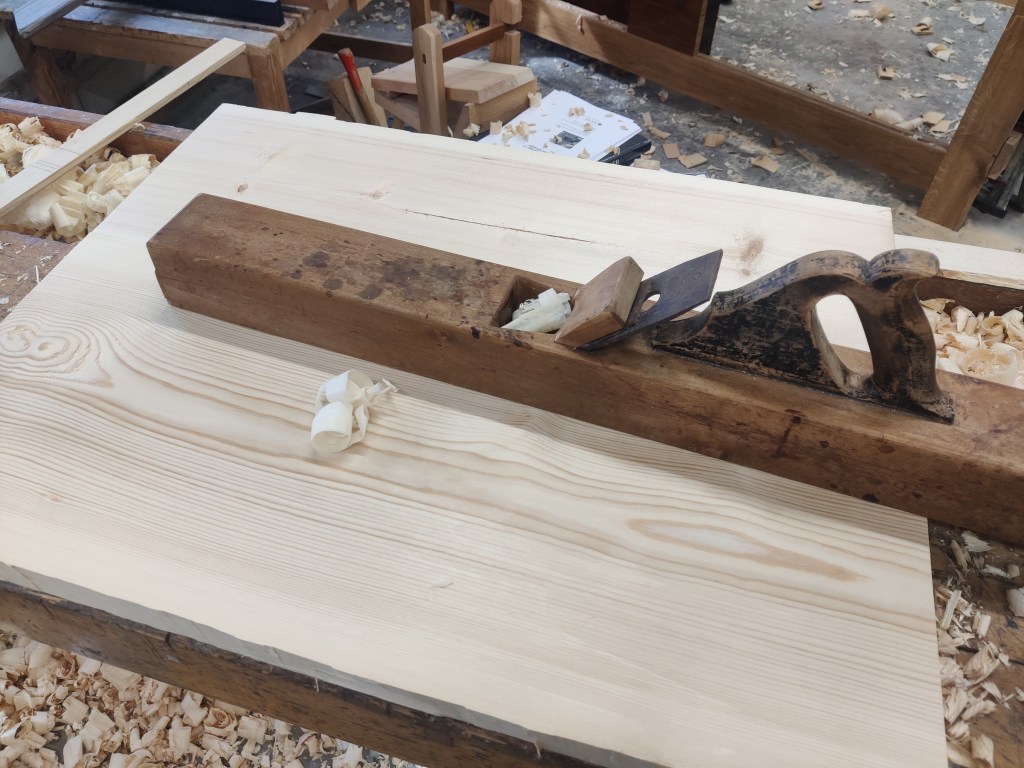

Høvling med finstilt langhøvel(rubank):

Jeg bruker en langhøvel som måler 28” lengde og 2 ¼” bredde på høveltanna. Eggen på høveltanna er ikke slipt med noen bue, men den er svakt avrundet på kantene med lett bryning. Denne høvelen er så lang at den nesten dekker hele emnets lengde og den fungerer nærmest som en siktestikke. Den fanger opp vindskjevheter og får med alle hjørnene og kantene i fyllingen. Slik som tidligere så høvlet jeg med denne helt til jeg får hele og sammenhengende spon i hele fyllingens lengde. Da vet jeg at den tar likt hele veien og i teorien skal overflaten være uten vindskjevheter og rett. Dette betinger selvfølgelig at høvelen i seg selv er rett og kontrollert på forhånd.

Konklusjon:

Ved å ta i bruk flere høvler og gjøre hyppige skift mellom høvlene, gav meg raskere og bedre resultat på overflaten, sammenliknet med å bruke kun to høvler som stadig må justeres i grovhet. Den største fordelen jeg merker meg er at jeg har bedre kontroll på vindskjevheter i overflaten. Ved å først gjøre en grovoppretting og så stadig jobbe med “rillene” avsatt fra forrige høvel så opplever jeg at prosessen er mer kontrollert enn å hoppe rett på langhøvelen. Det klare signalet fra høvelen ved at den tar i stadig mer sammenhengende og til slutt heldekkende spon er en veldig enkel måte å få kontroll på resultatet. Dette gjelder kanskje spesielt for en som ikke har mye erfaring med oppretting av overflater med håndhøvel. En litt forenklet sammenlikning med sliping, enten med sandpapir eller bryner, er at en sjelden går direkte fra en grov til fin gradering. Derfor virker det også naturlig å dele høvlingen opp i flere graderinger.

Anders Gunleiksrud

Snekring av drevspondør

Læringsarena “Hunn gård”, på Gjøvik.

Blogg, 3. år, snekring

Som en del av læringsarena Innlandet Fylke dette semesteret, har vi studentene Vidar, Martin og Jonathan snekret to drevspondører, eller det som også ganske presis kan kalles borddør med inngradet labank.

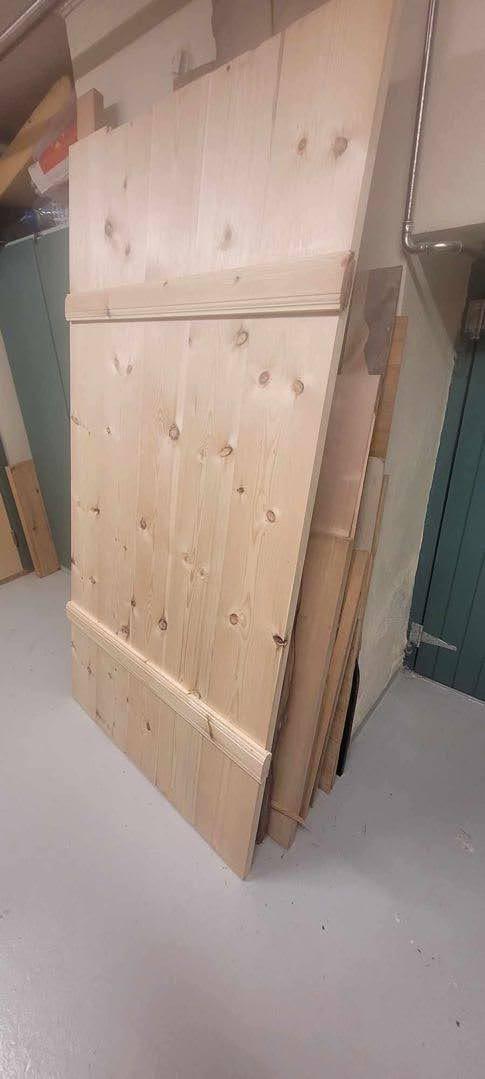

Bilde 1: Vidar Ringelien, tilnærmet ferdig resultat av borddør #2

En drevspondør består av stående bord – dørbladet, og et kileformet og gradet tverrstykke – drevsponen.

En del spørsmål oppstår når en skal snekre en drevspondør. Verktøy, begreper, plassering, utforming og orientering av drevspon, avsmalning for drevspon, dybde på gratspor.

Sammen med våre to veiledere, Jarle Hugstmyr og Hans Andreas Lien, gjorde vi studentene oss opp en del meninger om de ulike momentene, og gjennomførte etter de ulike erfaringene vi hadde samlet fra tidligere drevspondører og konvensjoner innenfor snekkerfaget. En god kilde til kunnskap fikk vi også fra en masteroppgave av Alexander Myrseth, “Borddør med inngradet labank – dragspondør” (Myrseth, 2017). I oppgaven er det registrert 27 drevspondører, og to okedører. Her kan man blant annet lese noe mer utfyllende om terminologien, som jeg bare kort vil liste opp her.

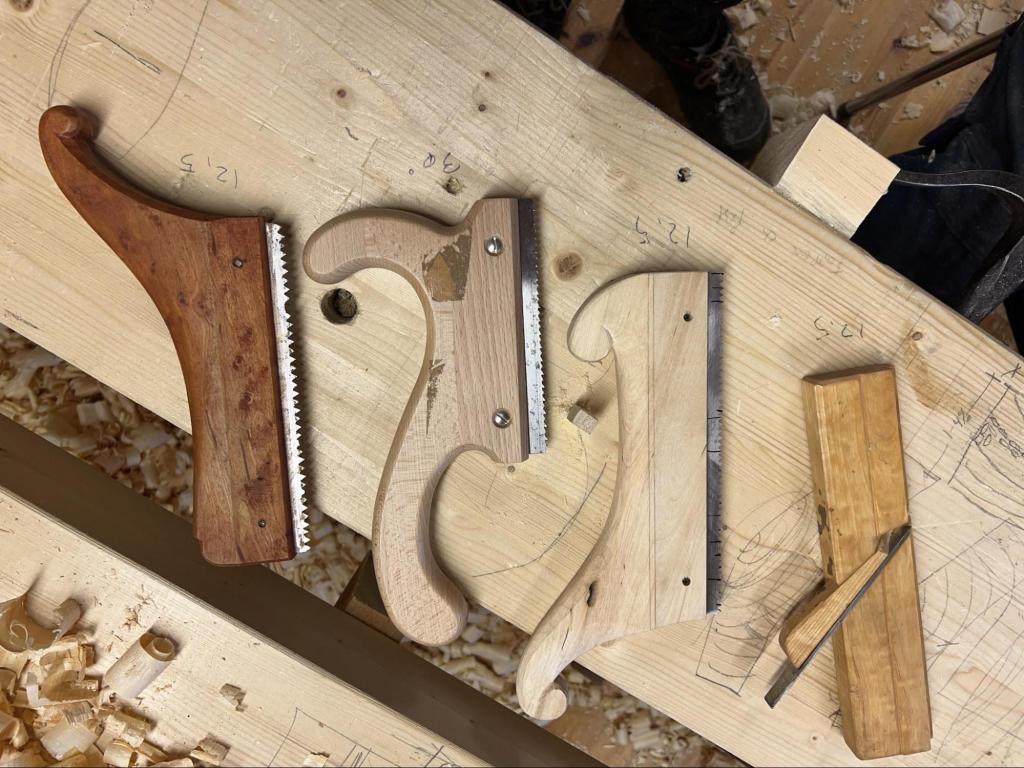

Bilde 2 og 3: Gradhøvel og ulike gradsager

Begreper, navn, terminologi
Drevspon-, dragspon-, rekspon-, labank-, bord-, og plankedør.

Drevspondør er et begrep som jeg ofte hører brukt, slik at det ligger meg nærmest å bruke ordene drevspondør eller borddør her. Drevspon, rekspon, labank og tverrtre er det samme og her vil jeg bruke drevspon som navn på denne bygningsdelen.

Plassering

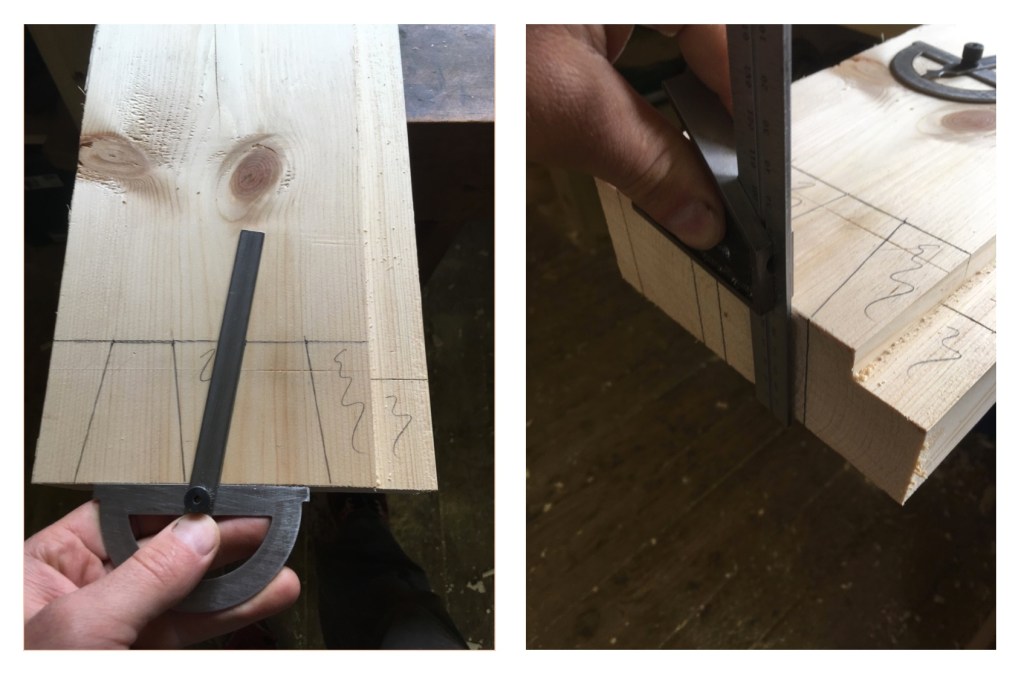

Gratsporet ble plassert fra endene ca ⅙ avstand av total lengde av dørbladet. Vidar kjente til denne regelen fra tidligere.

Bilde 4: ⅙ fra topp og bunn finner vi også i eksempeldøra (s. 27, Myrseth, 2017)

Vi drøfter om drevsponene skal ligge i vinkel på dørbladet, sentrert, eller skråstilt. Hans Andreas nevner at en svakhet med drevspondører er at de kan begynne å henge litt etter tid. Skråstilte drevspon kan potensielt motvirke dette, da de også ville fungert som skråavstivere. Siden vi ser flest eksempler på drevspon som ligger parallelt i overkant og underkant med topp og bunn av dørbladet, bruker vi den standarden.

Utforming av drevsponen

En av dørene lagde vi med drevspon uten skulder, en av dem med drevspon med skulder.

Bilde 5 og 6: Drevspon/tverrtre uten og med skulder

De to framgangsmåtene er veldig like når det kommer til utforming av dørbladet og av gratsporet. Hovedforskjellen jeg ser mellom drevspon med og uten skulder, er at når det er skulder har vi anledning til å bruke en gradhøvel som gjør arbeidet med å lage en sinking, eller grat, i drevsponstykket veldig effektivt. Med skulder kan vi også til en viss grad skjule en fremtidig kryping og glipper mellom drevspon og gratspor i dørbladet.

Begge typene drevspon krever at borda i dørbladet utgjør en slett flate. Dette er fordi drevsponen gjerne skal ligge godt på flata i bunn, og presse likt opp mot støtflatene i gratsporet. Ligger ikke drevsponen godt vil den enten bli for stram på feil plass, eller for slakk slik at det blir glippe og dårlig sammenføyning. Bruker vi grunthøvel til å lage flate i sporet, er dørbladet anlegg for dybden i gratsporet, derfor er det nyttig med veldimensjonerte bord. Om man stemmer ut hele gratsporet har dette mindre å si.

Akkurat bredde på gratsporet var oppe til drøfting under snekring av begge dørene. Vi kunne ikke finne en klar regel eller gjennomsnitt på gratsporbredda i litteraturen, og det ble en skjønnsmessig vurdering. Vi brukte et sted mellom 5 og 8 cm bredde fra smaleste til breieste del av de to drevsponene, med 1,5 og 2 cm avsmalning på meteren.

Ved utbedring av et spor som ligger godt, lærte vi å høvle av drevsponen på motsatt side av der det presser på. Dette er ganske vanlig framgangsmåte for tilpasning i all snekkerpraksis, men det er allikevel et moment som kan framstå litt unaturlig, siden det gjerne er der arbeidsstykket ligger best i sporet at man blir nødt til å fjerne ved. I dette tilfellet er det ingen tilgang for å meddra arbeidststykket. Prosessen blir dermed å ta litt og litt, å måte til, en skjønnsmessig utprøving for å oppnå tette møtende flater langs hele forbindelsen mellom grat og gratspor.

Noe utjevning av dimensjonsavvik mellom borda i dørbladet ble også del av prosessen.

Dybde på gratsporet

Borddimensjonen var I den første borddøra 5/4, og da brukte vi en tredels borddimensjon som dybde. I den andre borddøra var dimensjonen 1” og vi brukte ⅜ ” dybde. Myrseth skriver i sin oppgave “Gjærder (1952) skriver at de første borddørene på 1600-tallet ble lagt med inngrading på halv tykkelse. Tallene fra dokumentasjonsprotokollen viser derimot at inngrading ligger 1/3 eller 1/4 av tykkelsen på de dørene som er besiktet.” (s. 24, Myrseth, 2017)

Orientering av materialet

Som hovedregel er vi kjent med at margsiden alltid er vendt ut, gitt at døra er en ytterdør. Samtidig er drevsponen aller oftest plassert på innsiden. Drevsponen ligger alltid med margen ut fra dørbladet, og døra slår inn i rommet (s. 23, Myrseth, 2017). Vi brukte kun disse fremgangsmåtene.

Avsmalning i tverrtreet

Vi fant at en typisk avsmalning kunne ligge på mellom 1,5 og 2 cm på meteren. Med Hans Andreas tar vi 5/8″ per meter avsmalning på drevsponen. Med Jarle valgte vi å bruke 2 cm på meteren.

Drevsponen uten skulder har i dette tilfellet vi valgt til en avsmalning på 2 cm per meter. Sinken har vinkel på 15 grader.

Bilde 7: drevspon uten skulder

Øvrige detaljer av byggeprosessen

I begge dørbladene pløyde vi not og fjær i bordene. Dette gjorde vi med en skottbenk og not- og fjærhøvel.

Vi tester ut ulike fremgangsmåter.

I mangel på lange nok skrutvinger, spenner vi fast døra med tilpassede lekter som har påfestet en kloss i hver ende, og kiler for å stramme bordene sammen, slik at de ikke forskyver seg mens man feller inn drevsponen.

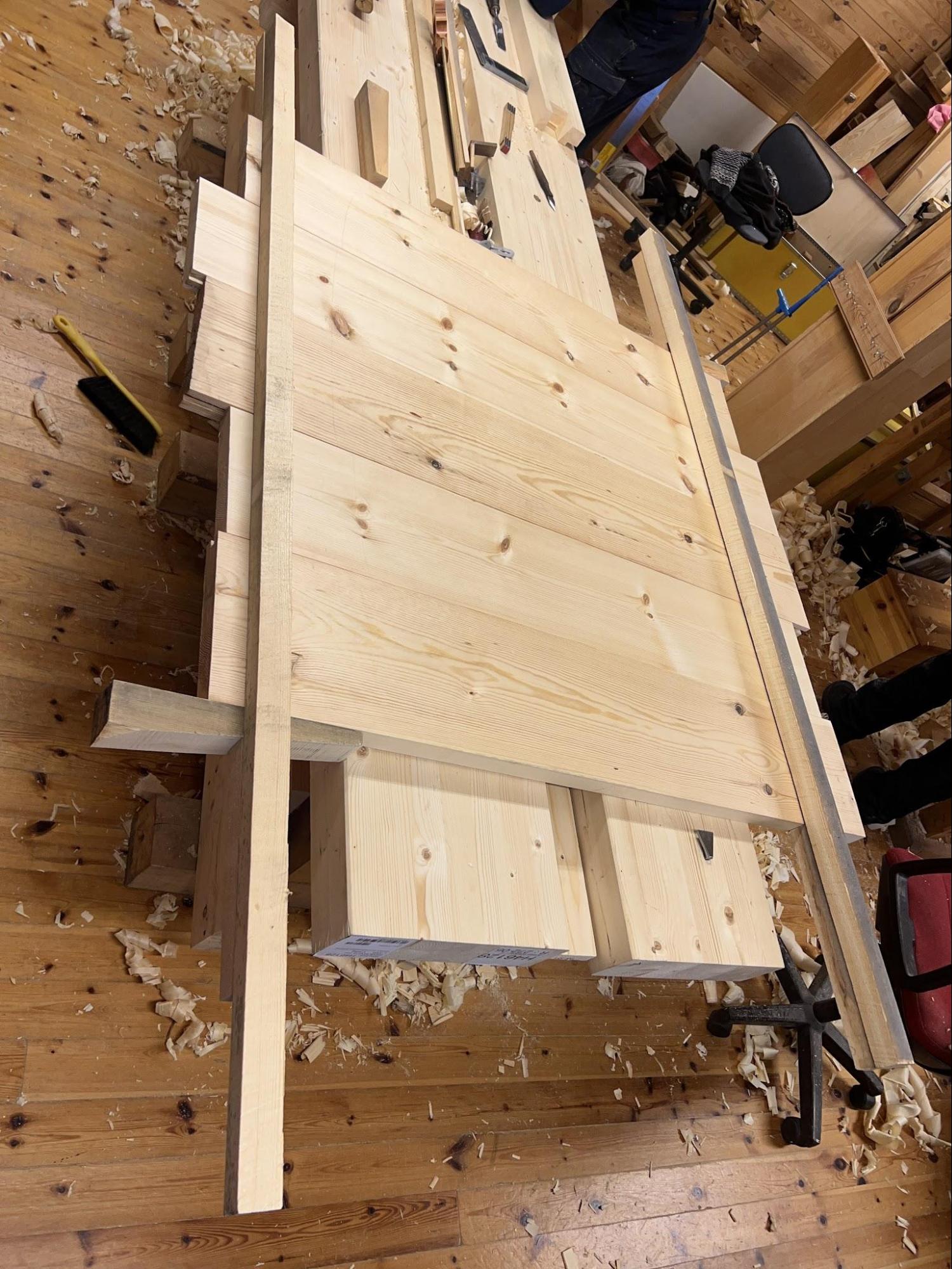

Bilde 8: Dørbladet ligger spent sammen.

Da vi brukte drevspon uten skulder, kunne vi bruke drevsponen selv som anlegg for skråflata i gratsporet.

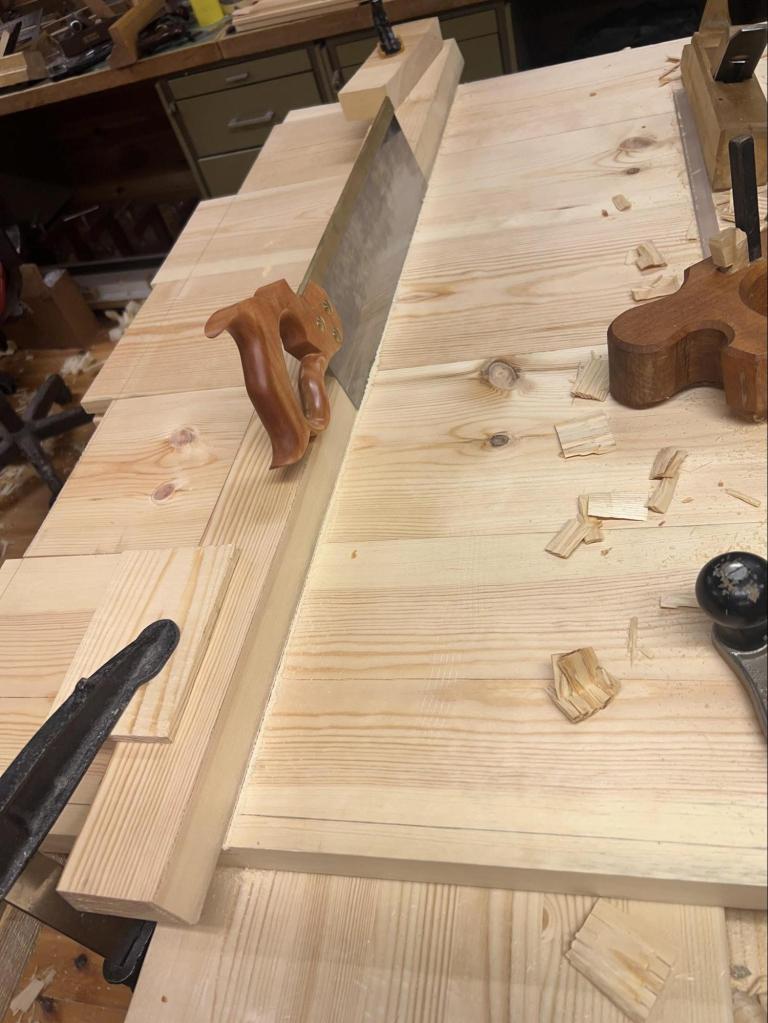

Bilde 9: drevspon som anlegg og bakksag

Når vi brukte gratsag brukte vi ikke fastspent anlegg, og var derfor avhengig av et godt riss som saga kunne ligge i.

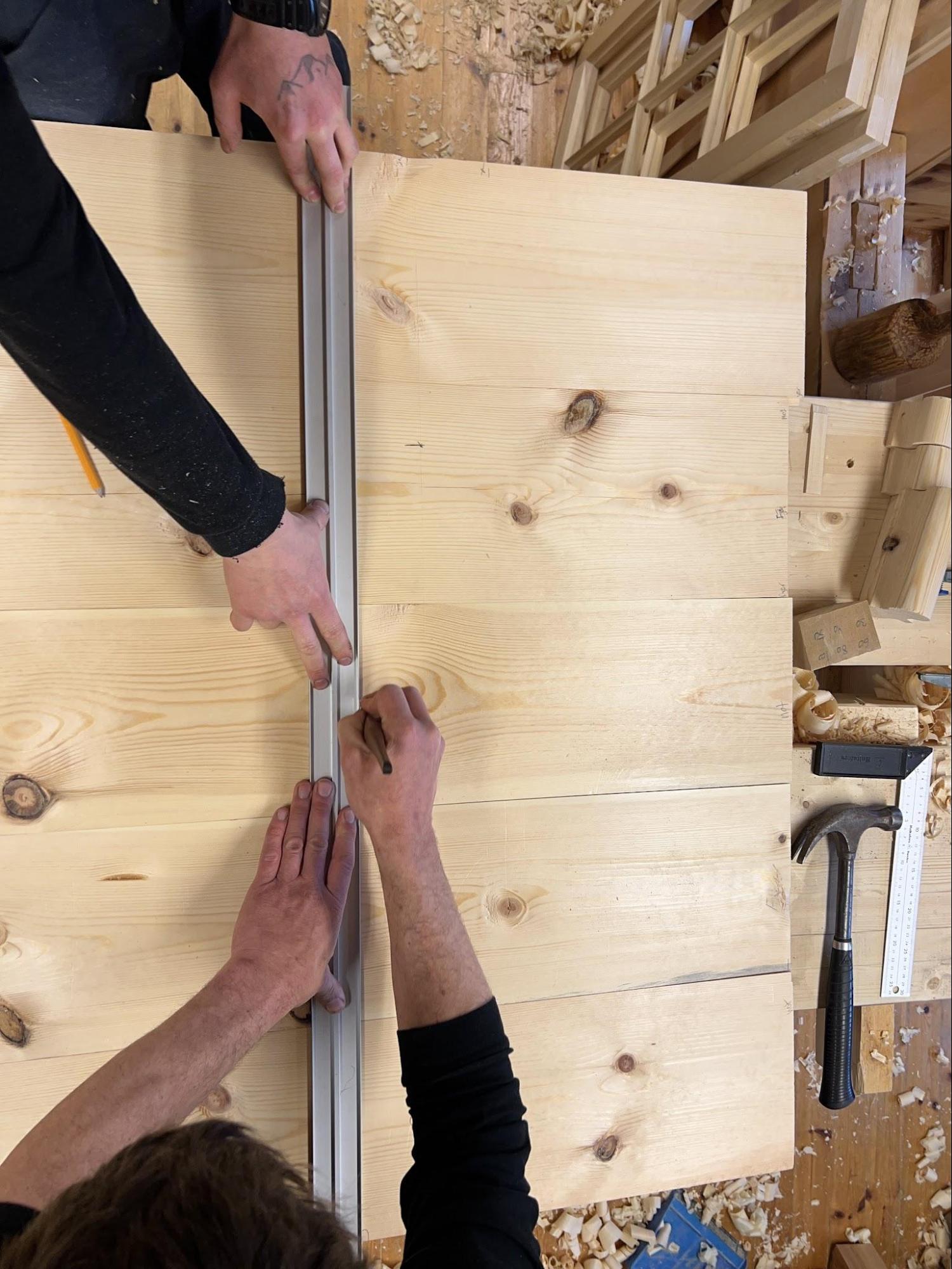

Bilde 10: Vi risser for sagsnittet

Vi bruker en gratsag, med hjelp av en kloss kan vi bruke siden på høvelen som anlegg i lodd, for å holde en jevn skråvinkel på sagsnittet. Vi lager drevspon med nakke og bruker høvel og gratsag. Dybda på saga og høvelen, samt vinkelen må stemme overens. Dybda på saga og høvelen er på 3/8″, pluss litt mer på saga for å ha klaring.

Graden ligger på 12,5 grader.

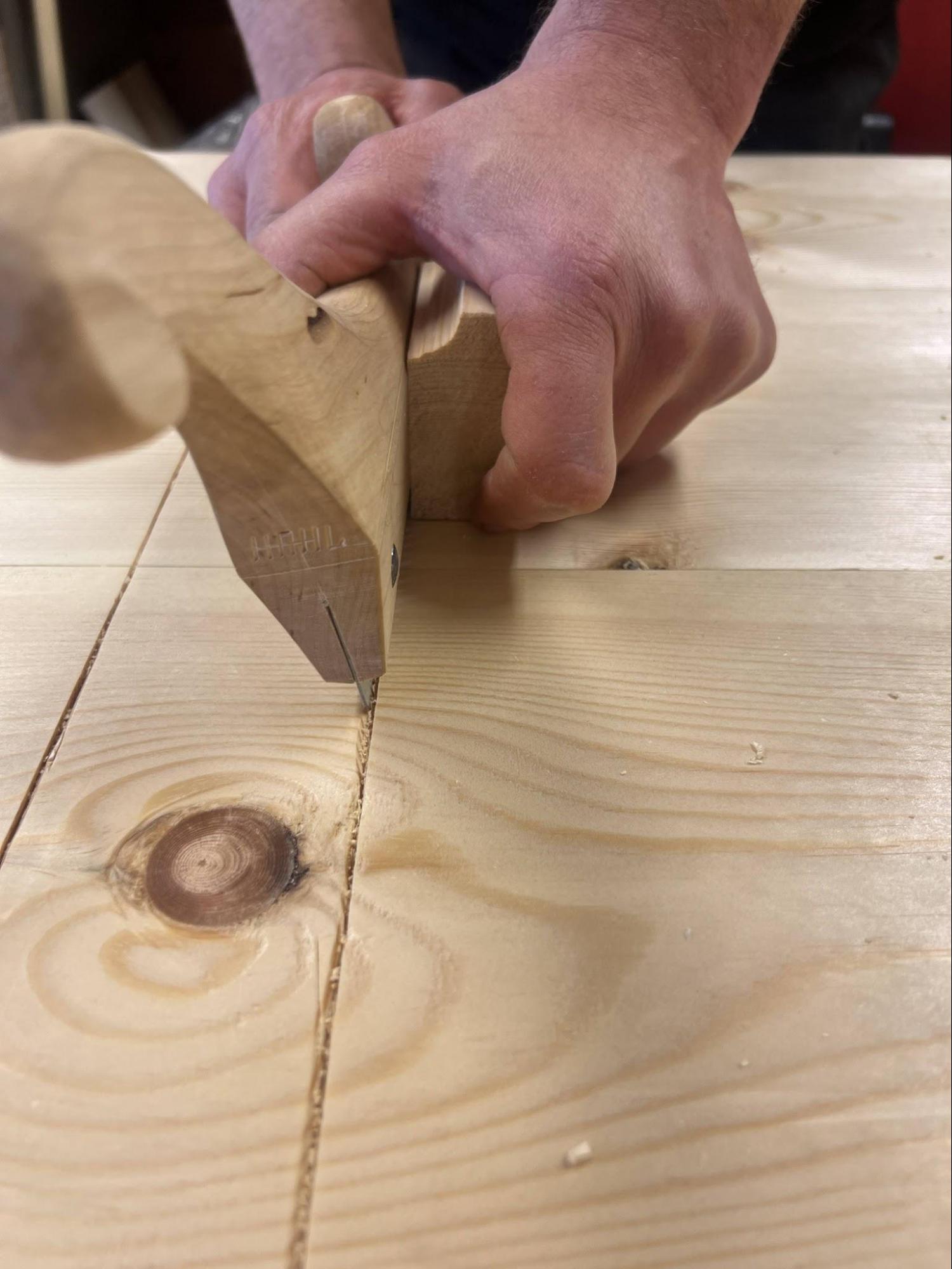

Bilde 11: Gratsag med kloss for anlegg

Vi sager et spor i midten av gratsporet, for å muliggjøre utstemming av veden.

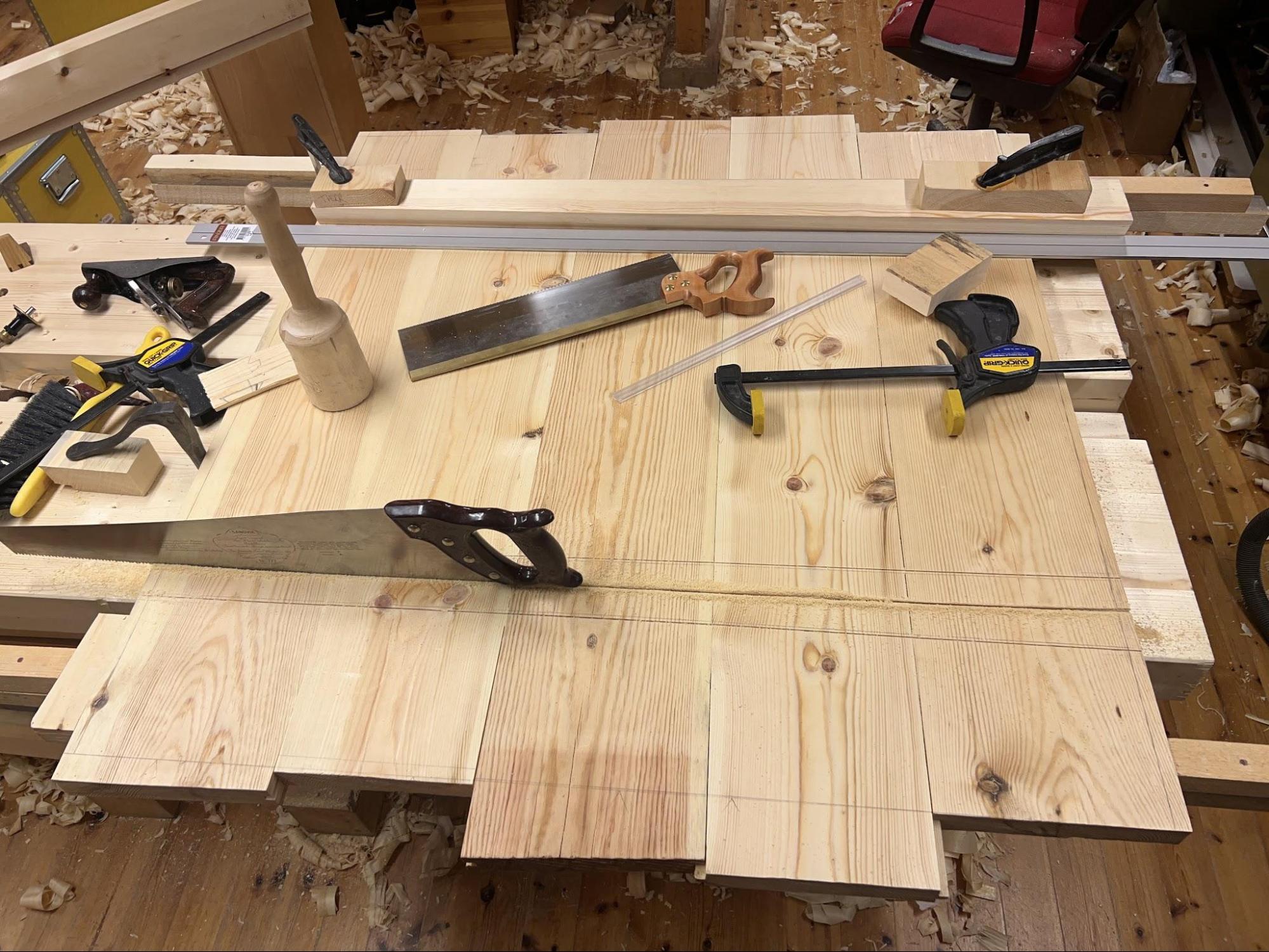

Bilde 12: Sagsnitt i midten av gratsporet

Vi stemmer ut veden av gratsporet, men ikke til full dybde.

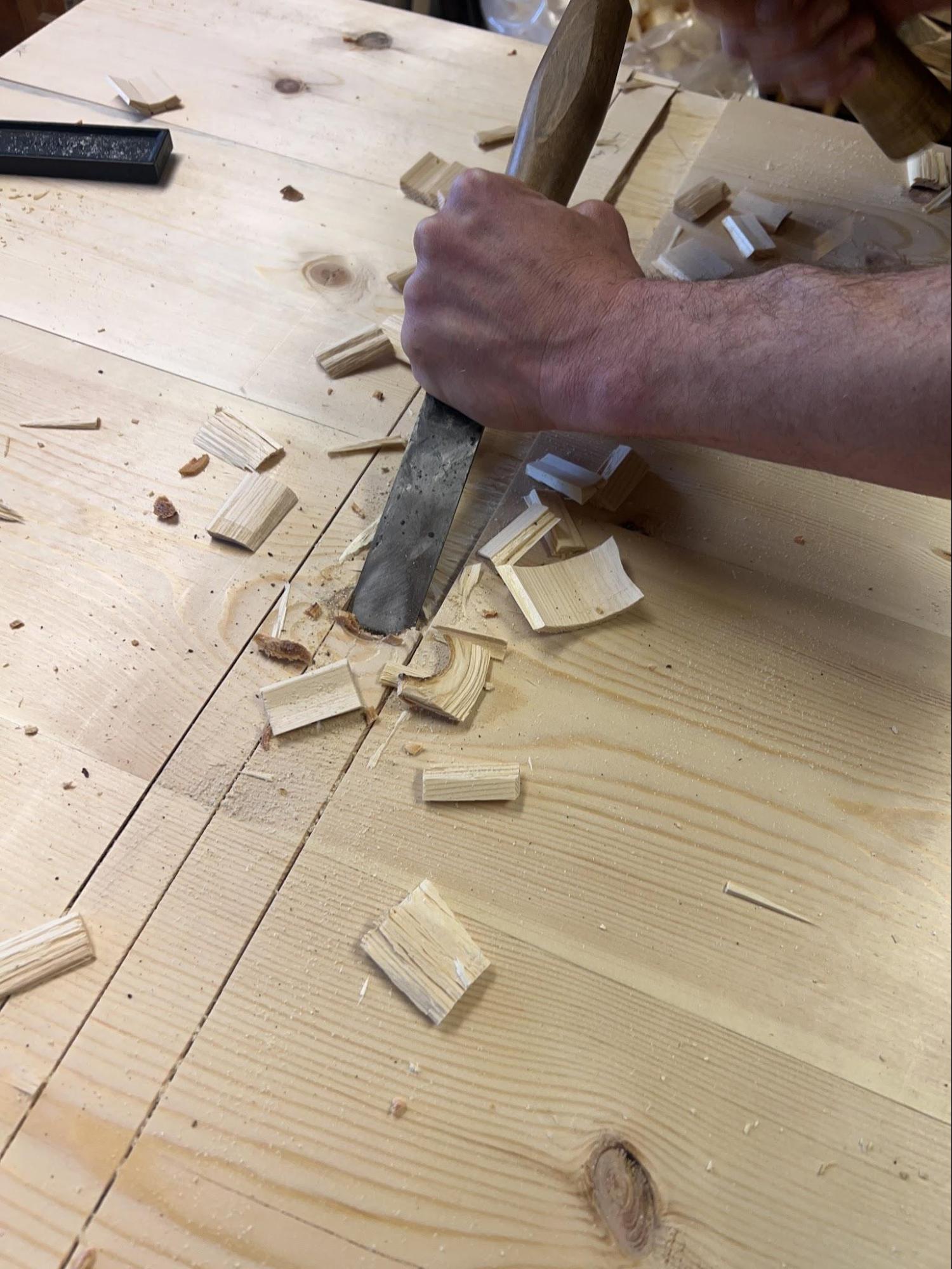

Bilde 13: Utstemming av gratsporet

Grunthøvelen gjør resten av jobben. Den kan ikke stilles altfor dypt av gangen (fordi det blir for tungt og fare for utrift), så vi tar uthøvlingen i to etapper. I endene av gratsporet svinger en inn grunthøvelen for å unngå utriving. Langs sidene av gratsporet passer en på å holde høvelen litt i viknkel slik at en ikke treffer og ødelegger kanten. Til slutt går en over med kniv eller stemjern langsmed hjørnet i bunn av sporet.

Bilde 14: Grathøvelen brukes på skrått i enden av sporet

Å bruke en semshøvel er et alternativ for å høvle deler av gratsporet.

Bilde 15: Semshøvel i gratsporet

Her tilhøvles første grat i drevsponen med skulder. Gratflatene i sinken i drevsponen kan være ca like breie så de blir solide.

Bilde 16: Graten i drevspon med skulder

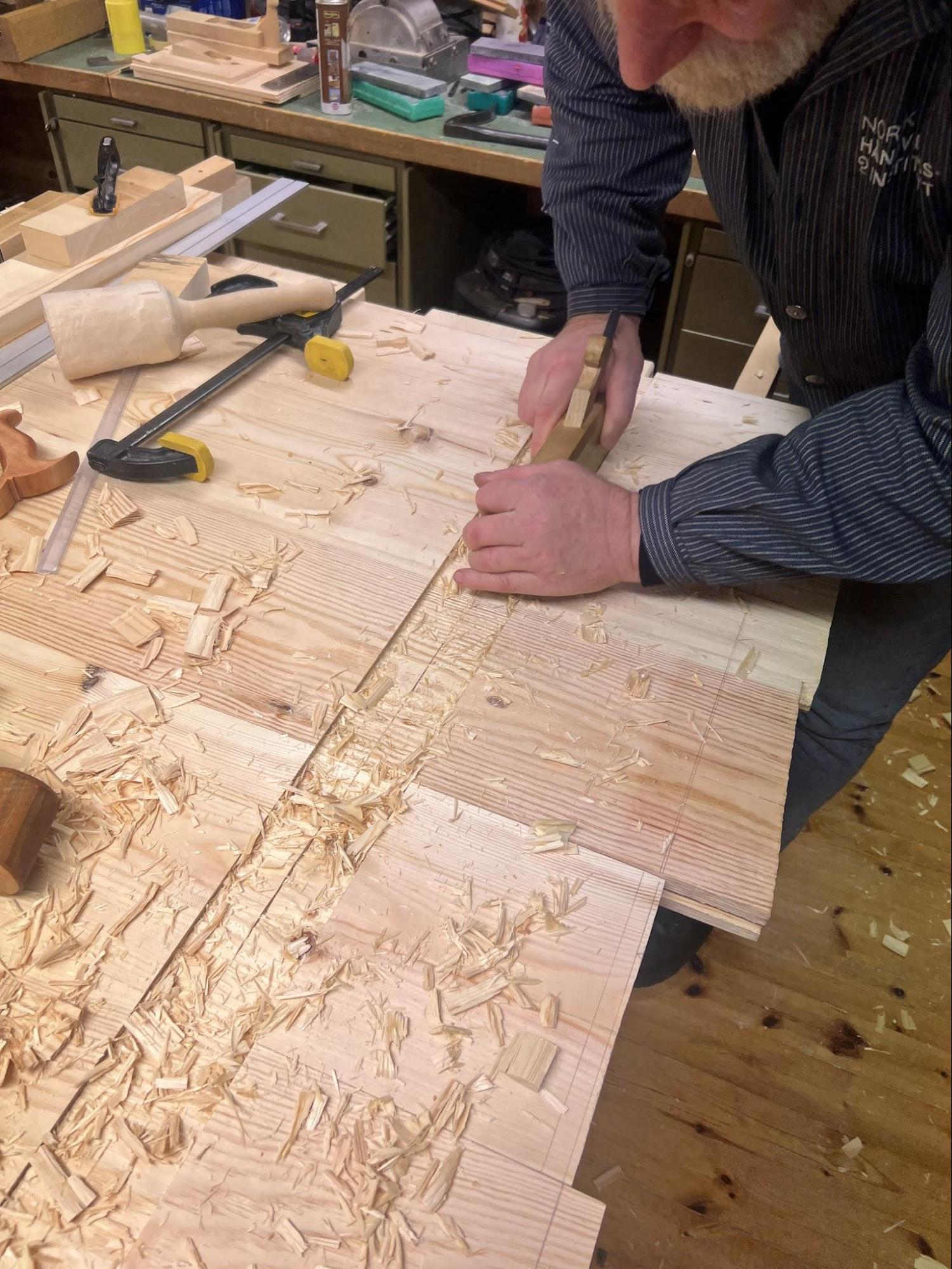

Her gjør Hans Andreas Lien siste tilpasninger av drevsponen med gradhøvelen.

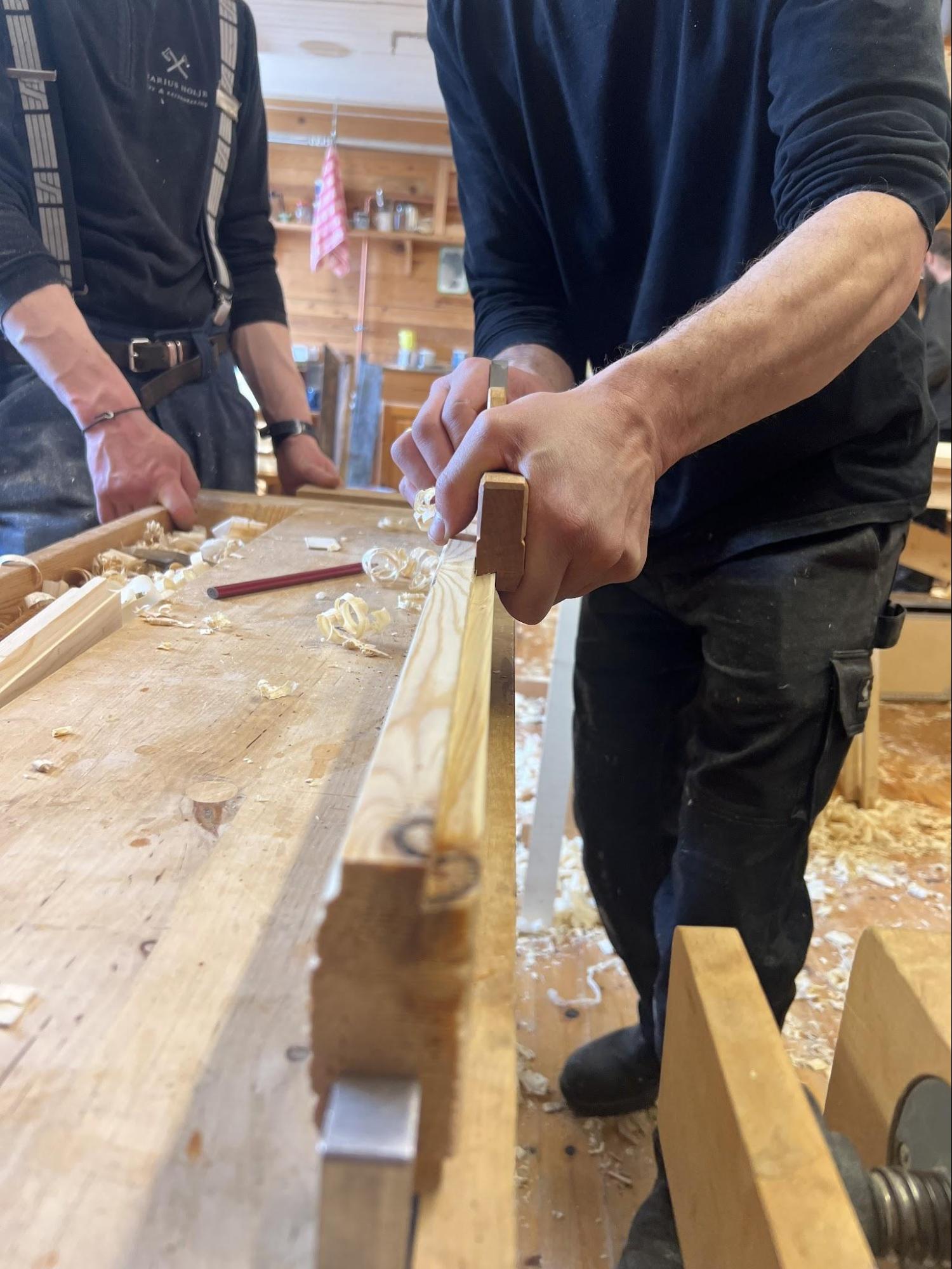

Bilde 17: Høvling av grat i drevspon med skulder

Her går Jarle Hugstmyr over en platte i profilen med semshøvel, etter at drevsponen er slått inn.

Bilde 18: Semshøvling, finjustering av overgang mellom staff og platte i profil, drevspon uten skulder

Fordi det er en stund til døra skal installeres, kan man etterslå drevsponene og kappe dem før montering.

Bilde 19: Bilde av drevspondør før drevsponene er kappet.

Blogginnlegget blir etter hvert oppdatert med sluttbilder av installert dør

Litteratur

MYRSETH, Alexander, 2017, Borddør med inngradet labank – dragspondør. Masteroppgave, Gøteborgs Universitet

Glass høvel.

Innledning.

På læringsarena Stiklestad hadde vi besøk av Jarle Hugstmyr, han var instruktør for oss den første uka av praksisperioden vår. Oppdraget hans var å veilede oss i prosessen med lage glass høvel for en produksjon av 20 vindusrammer til Husmannsplassen Rye som står på Stiklestad museum. Vi hadde som forbilde ett typisk vindu vi ofte finner i trønderske hus fra 1800 tallet. Vi ønsket å fordype oss i en produksjonsmetode hvor man høvler sprossen fra siden, slik at kittfals og profilering skjer samtidig. Samme høvel brukes for å høvle kittfals og profilering i ram tre.

Dimensjonene på vårt forbilde er:

Bredde ramtre 45 mm

Tykkelse ramtre 32 mm og sprosse 30 mm

Tapp og sliss 8 mm

Høvelstokk

Vi hadde høvel tenner levert av Lien smie, de var bestilt som filbar noe som betyr at herding og anløping er utført slik at ei vanlig fil biter i stålet. Dette er veldig gunstig med tanke på at vi skal forme stålet ganske mye.

Jeg startet med å måle bredden på høveltanna og la til 16 mm, da fikk jeg en bredde på 50 mm som da ble bredden på høvelstokken. Inspirert av en gammel høvel Jarle hadde med valgte jeg at høyden på høvelstokken skulle være 68 mm. Jeg kappet 2 fine emner av bjørk på lengde 33 cm og dimensjonerte disse til dimensjon 50 mm bredde og 68 mm høyde. Jeg valgte ut det beste emnet og merket meg den siden emnet var best og høvle på, jeg merket oversiden av høvelstokken slik at retning og sålen er bestemt. Det beste emnet skulle bli til glass høvelen min. Det andre emnet skulle bli til det som kalles mor høvel.

Mor høvelen har en omvendt profil som man kan bruke til å høvle ut sålen på glass høvelen.

Jeg starter med å ta ut spon rommet i emnet som skal bli mor høvel. Senga er 45 grader, kjakene er 8mm og grades ned til 4 mm i bunn , kilegangen 35 grader.

Sålen på mora

Nå må det tas noen valg i forhold til de vinduene vi skal lage, først må vi bestemme størrelsen på kittfalsen. Det er ønskelig at kittet ligger 45 grader mot glasset og siden vi skal bruke 3 mm glass valgte vi en høyde i kittfalsen på 11 mm. Vi valgte ut fra vinduet vi har som forbilde, en bredde på 7 mm i kittfalsen. Totalt skal sprossa ha en høyde på 30 mm, og siden vi har brukt 11 mm på kittfals er det 19 mm igen til platte og profilering. Ut fra vårt forbilde valgte vi at platten skulle måle 10 mm. Det er verdt å merke seg at bredden på platten bør være litt bredere enn tapp/sliss i ramtre, hadde vi for eksempel valgt en platte på bredde 8 mm, ville det blitt sårbart for hull i gjæringen mellom sprosse og ramtre. Med platte på 10 mm fikk vi 9 mm til profilering. Profilene i forbildet vårt er en Staff og en liten hulkil.

Her er ser vi målene på sprossa som ligger i glass høvelen, det er disse målene man må ha klart forhold til før man kan lage sålen på mor høvelen. Man må må ta høyde for at tanna i mor høvelen vil stikke litt ut fra sålen og påvirke målene når den skal høvle sålen i glass høvelen, man kan godt runde ned en mm i målene for sålen i mor høvelen.

For at man skal være sikker på at målene stemmer og for at man kan planlegge hvordan man vil høvle ut sålen på mor høvelen, er det lurt og tegne den i ett litt stort format, det letter prosessen mye.

Jeg bruker en fals høvel for å sette av de eksakte breddene og dybdene på de flate kantene, jeg bruker en liten Sems for å ta meg ned mot det som skal bli profiler. Arbeidet med profilene er enklest om man benytter en kloss for å legge an profil høvlene mot, denne enkle og effektive teknikken demonstrerte Jarle for meg etter at jeg hadde knotet litt på fri hånd.

Ett land ble skrudd til mora, høvel tanna ble formet på smergel, filt og brynet slik at vi kunne høvle sålen på glass høvelen.

Glass høvelen

Det beste emnet merket jeg opp for uttak av seng, kjaker, spon åpning og spon rom. Det er verdt å merke seg at sålen skal stikke 17 mm ned i emnet, man må ta hensyn til dette når man bestemmer spon rommet. Jeg tok høyde for at senga blir litt romslig slik at tanna kan justeres noe sideveis. Når spon rommet er tatt ut høvler jeg på sålen med mor høvelen. Man må høvle så langt ned at man kan få ett land. Mitt land satte jeg på venstre side av høvelen, landet stikker ned ca 5 mm. Glass høvelen har en dybde-stopp i midten av sålen, det er platten i sprossa som utgjør dybde-stoppen. Dette er vist lengre ned i teksten under bilde av tanna.

Kilen

Jeg finner meg ett emne av bjørk som er noe lengre enn den lengden kilen skal få, dette er for at det skal gå an å spenne fast emnet i høvelbenken med en hold-fast. Jeg retter emnet og får rette vinkler. Jeg risser opp ca 10 grader på emnet, sager etter risset, legger emnet oppå ei litt tykk fjøl (1 tomme) slik at enden på emnet mitt stikker litt ut fra enden på fjøla, da kan jeg enkelt høvle siste biten ned til risset med en stuss høvel. Nå kapper jeg lengden på kilen med litt overmål med tanke på tilpasning mot kjakene.

Kilen skal stramme jevnt på tanna og stramme jevnt på begge kjakene, når kilen er helt jevnt tilpasset er det nesten så den fester seg bare med å klemme den inn med fingrene. Når man setter inn tanna og strammer kilen og holder høvelen opp mot lyset skal det ikke være mulig å se lys mellom senga og tanna, dette er en god målestokk for å se om senga er plan i forhold til tanna. For å sjekke planet i senga kan man sverte baksiden av tanna med en blyant, og gni tanna frem og tilbake mens man presser den mot senga, dette vil gi sverting i senga og indikere om tanna ligger jevnt.

Kilen kan med fordel være en anelse for bred i forhold til veggene i spon rommet slik at den tetter godt mot sidene og ikke tillater spon å kile seg fast. Er det en liten glippe kan man være sikker på at det kiler seg spon. Det er veldig viktig at man er nøyaktig med tilpasningen av kile, kilen er utrolig viktig med tanke på høvelens funksjon. Ligger ikke tanna med jevnt trykk mot senga kan man få vibrasjoner under høvling. En dårlig tilpasset kile kan gi kiling/pakking av spon, noe som vil være til stor irritasjon under høvling.

Armene på kilen skal stramme mot sidene i spon rommet, armene skal følge formen på kjakene. På denne kilen er arma på høyre side justert litt på lengden, dette for at jeg hadde noe utfordring med pakking av spon under høvling av profilen i sprossa. Små justeringer er det som kan velte lasset i forhold til en god og en mindre god høvel. Ofte kan utfordringer skyldes kilen.

Tanna

Jeg sverter fremsiden av tanna med en tusj, setter den i høvelen og merker i tanna etter sålen med risse nål. Dette etter tips fra Jarle, og det viste seg å fungerte godt for meg. Risset blir tynnere enn å sette strek med tusj/penn og det forsvinner ikke når man avkjøler tanna i vann under smerglingen.

Jeg setter tanna 90 grader ut fra smergelen og tar meg ned til nærheten av risset, på dette viset slipper man å ta hensyn til tynne små kanter, som lett kan bli blå og miste noe av herdingen, denne metoden gjør at man får fjernet stål litt raskere. Når jeg har nådd i nærheten av risset setter jeg tanna ca 35 grader på smergelen og sliper sånn at eggen får en frivinkel på 10 grader i forhold til at senga er 45 grader. Jarle viste oss at dette godt kan gjøres enklest på frihånd.

For å file tanna til den formen man vil ha, er det viktig å kile den fast i høvelen slik at man får så nøye referanse som mulig. Siden man må ut og inn med tanna flere ganger er det fristende å holde den fast med tommelen mens man sikter, men dette gir ikke god nok nøyaktighet etter min erfaring.

Etter smergelen jobber jeg med forskjellige filer for å komme så nærme sålen i form som mulig, det er viktig at alle kanter og profiler får en fri-vinkel slik at tanna tar godt i hele profilen. Tilslutt jobber jeg med forskjellige bryner. Fremsiden av tanna planes og brynes. Midten av tanna er tatt ned til under nivået på sålen, dette for at platten, som er i midten av sprossa er dybde stoppen på glass høvelen.

Forming av tanna kan være en møysommelig prosess, men det er viktig å ta seg tid til alle detaljene. Det er tanna som til slutt bestemmer hvordan sprossa og ram treet blir tilslutt. Jeg bruker forskjellige filer i forminga, de filene jeg bruker mest er en liten trekantet fil og ei rund motorsag fil.

Tilbehør

Sprossen høvles først på en side, da ligger den godt på den flate siden under høvling, så må man snu sprossa for å høvle den andre siden, da er det vanskelig å få den til å ligge stødig på høvelbenken.

Jeg har tidligere lagd en kasse for å dimensjonere emner til vindus produksjon, på baksiden av denne kassen lagde jeg ett spor med hjelp av mor høvelen, dette sporet følger formen til sprossa slik at den kan ligge stødig under høvling.

Sprossa ligger stødig under høvling. Midten av høvelen, nærmere bestemt platten i sprossa utgjør dybdestoppen i høvelen.

Jeg lagde også ett spor jeg kunne legge ramtreet i under høvling.

Oppsummering

Glass høvelen var komplisert, men utrolig interesant å lage. Høvelen inngår i ett system vi har forsøkt å gjenskape fra tradisjoner forbundet med vindus produksjon fra 1800 tallet, diverse merke verktøy og jigger er en viktig del av systemet. Jeg og Ludvik Kringen Bye hadde gleden av å lage til sammen 20 vindusrammer med hver vår glass høvel, etter noe småjusteringer på tann og kile så gikk høvlene våre veldig godt. Det viser seg at det er de små detaljene som avgjør om en høvel går godt.

I følge vår instruktør Jarle Hugstmyr så er det viktig at «øynene får sitt». I dette legger han at utsmykning av høvelen er også viktig, noe som også viser seg å ha vært viktig for håndverkerne før oss. Jeg valgte å kopiere utsmykningen på den gamle høvelen Jarle hadde med

Olav Erik Kvaal

Arbeidet bak det å lage ein vinduskarm

I Sandsværhuset vi lagar kopi av på Kongsberg har vi funne spor etter 3 originale vindusopningar. Dei originale vindauga er skifta ut, men eit har truleg blitt flytta opp i 2.etasje. Vi har valgt å kopiere dette vinduet som muleg har vore eit av stovevindauge, måla stemmer overeins med originale beitskia og spor i vindusopninga.

Karmen har nokså vanleg utforming og er sinka i hjørnene. Midtposten er derimot meir frå seg gjort med profilar på alle kantar. Profilen er samansett av fleire platter som danner ei flott søyleliknande utsjånad.

Dimensjonering av emne

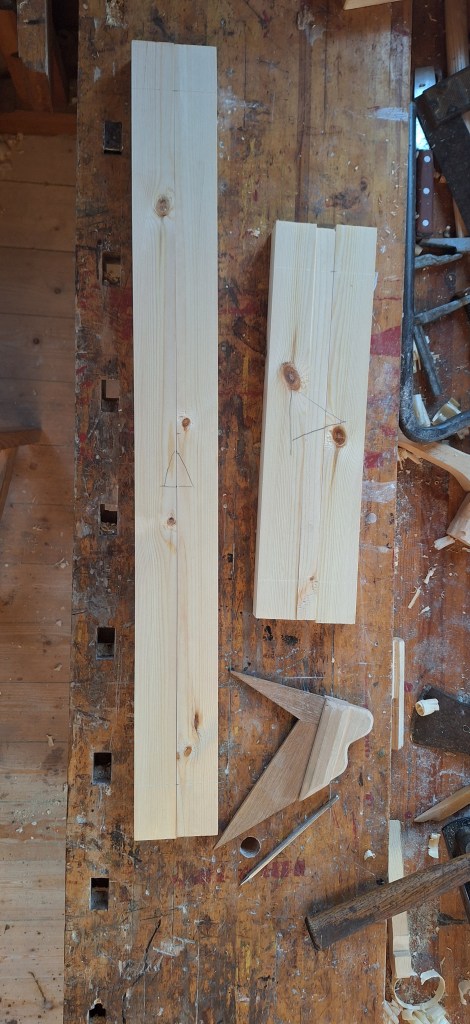

Eg starta med å lage ein mal på ei bein lang lekt. Her rissa eg inn viktige mål. På den eine sida tok eg høgda på vindauget og på andre sida tok eg breidda. Her legg eg inn mål der fals, innvendig karm og kvar midtposten kjem.

Når ein skal ta ut emne til karmen, kan ein ved å bruke malen unngå å få kvist der sink, tapp og midtposten kjem.

Eg sagar ut karmemnet frå 2 ½” ukanta furubord. Eg vel å ta bort geitveden sidan det var nok alved til heile breidda, i tillegg var der ein del blåved i geitveden i emna. Alternativt kunne ein tatt med geitveden, men vore konsekvent med å legge den inn i huset.

Emna er då klare til å bli høvla. Som ein mulig kan sjå på bilde har 3 av emna marg i seg. Dette kan gjere at ein får sprekkdannelse i karmen, men dette var materialen eg hadde tilgjengelig.

Grovhøvlinga gjer eg med ein skrubbokse, som effektiv fjernar materiale og rettar opp grove vridingar i emnet. Etter grovhøvlinga går eg ever med ein litt finare høvel, før eg til slutt brukar rubank/langhøvel for siste retting.

Eg brukar to siktestikker for å sjå etter vriding i emnet. Siktestikkene er to emner i bjørk som er nøyaktig retta og dimensjonert.

Etter eg har retta den eine flask sida, som blir inn i karmen, rettar eg kanten vinkelrett. Det neste er då og bruke ripmot for å ta ut breidda på emnet, for så å høvle den andre kanten vinkelrett, medan utsida får bli uhøvla.

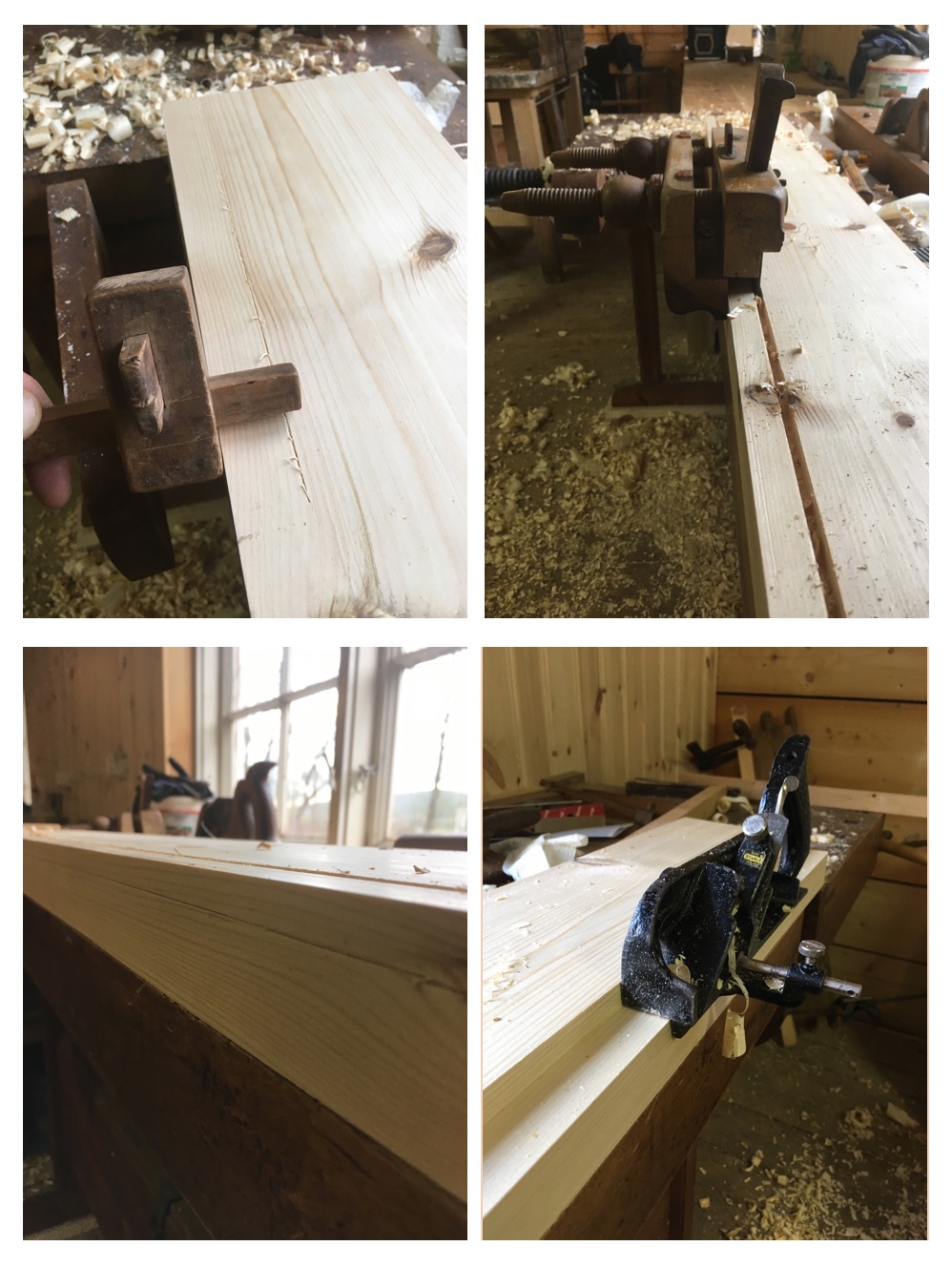

Så skal det høvlast fals på alle emna. Her rissar eg målet inn, som er det same som rammetjukkelsen. Deretter brukar eg ein ploghøvel med djubdestopp, som lagar eit spor i emnet. Her frå er det fleire vegar ein kan gå, ein kan bruke øks til å fjerne det grovaste, ein liten skrubbhøvel eller ein semshøvel. Eg valte å bruke ein semshøvel med djupnestopp.

Midtpost

Her har eg saga ut emne til midtpost, og deretter dimensjonert og retta den til riktige yttermål. Så høvelar eg fals for begger vindusrammene.
For å lage platte profilane må eg feste ein dybdestopp på semshøvelen. Profilen skal være 2mm djup. Eg legger tre punkter med kvit lim og spenn på tvinger. På denne måten kan ein berre slå den av når den ikkje trengs meir.

Her rissar eg først opp avstandane med eit rippmot. Deretter bruker eg kanten på semshøvelen til å høvle meg ned i risset. Eg høvlar med slakare og slakare vinkel, slik tek eg djupare og djupare. Så tar eg semshvelen som eg har sett djubdestopp på og høvlar ned til den ikkje tar meir. Dette gjer eg begge vegar. Til slutt rensar eg opp med ein finstilt semshøvel.

Neste steg er å lage enda ei platte. Då matte eg lage om dybdrestoppen slik den fekk eit nivå ekstra, så den lagar dei rette nivåa. Som siste avsluttning på profilen høvla eg ein liten fas på hjørne av midtposten (2mmX2mm).

Tapp og sink av hjørner

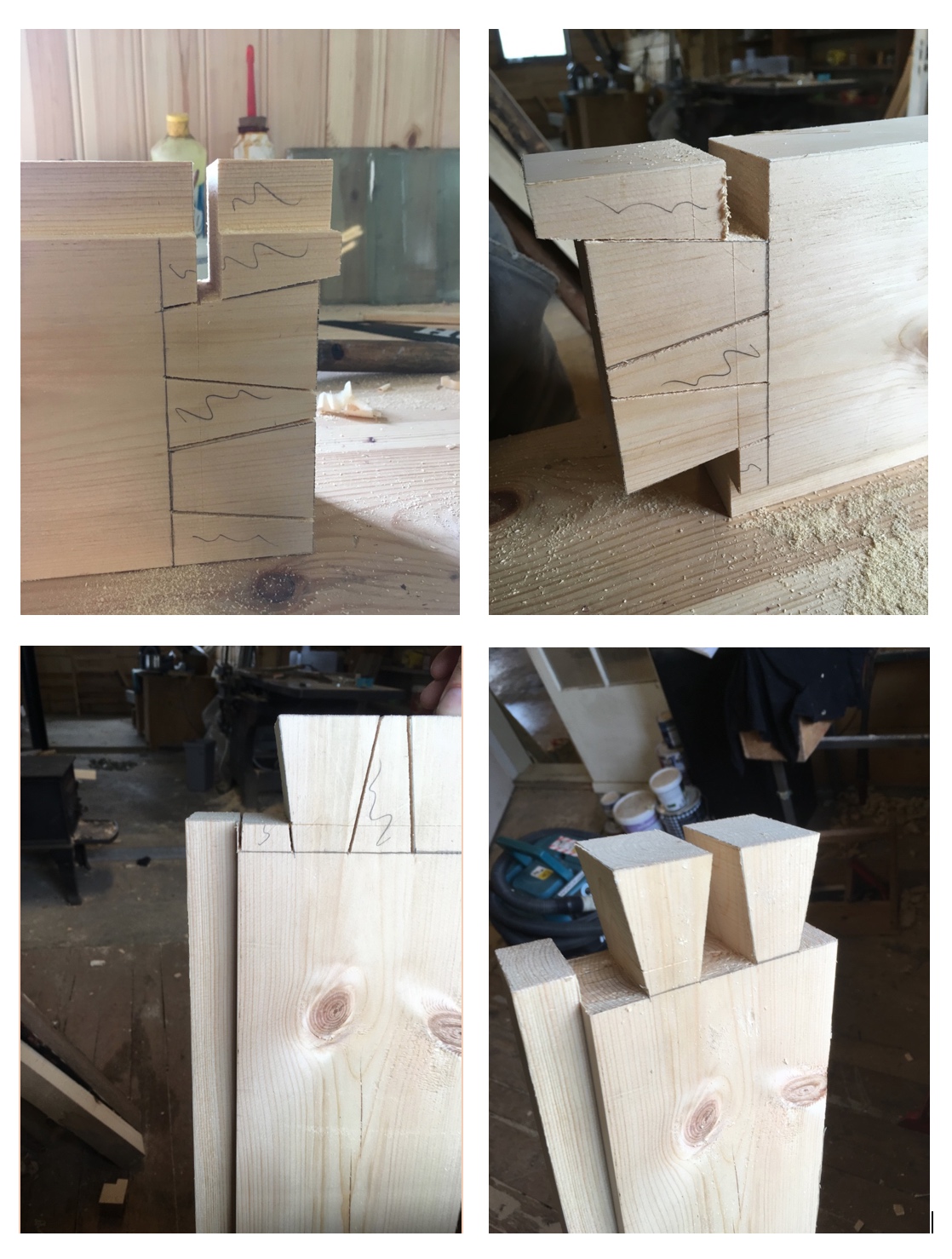

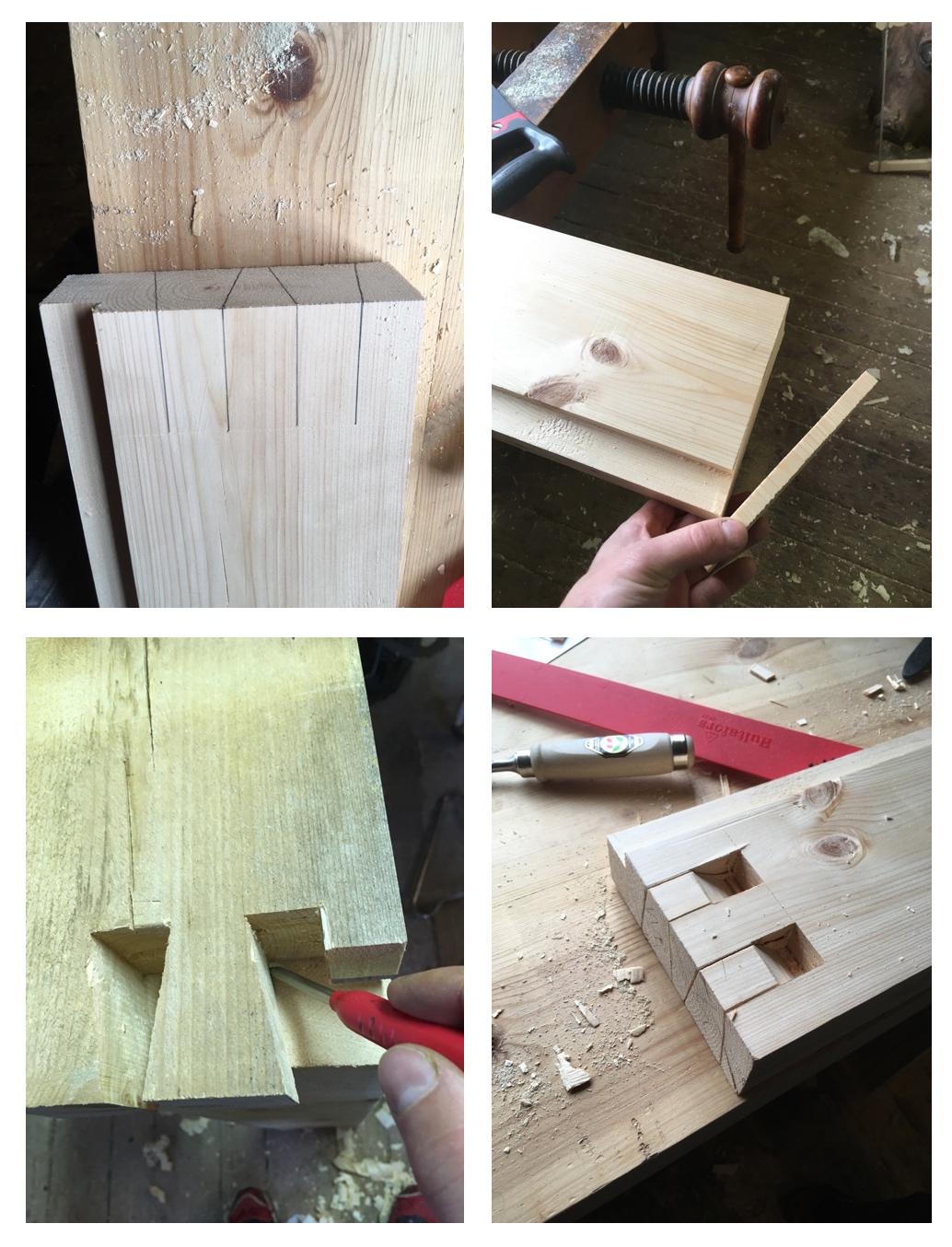

Karmen skal settast saman med sink og tap. Først merkar eg på tappane. Vinkelen er satt på 1:7 (Ca 9grader) og tappene er fordelt med 1” mellomrom. Om tappane blir ulike gjer det ikkje noko, då dei skal individuelt overførast på tilsluttande emne.

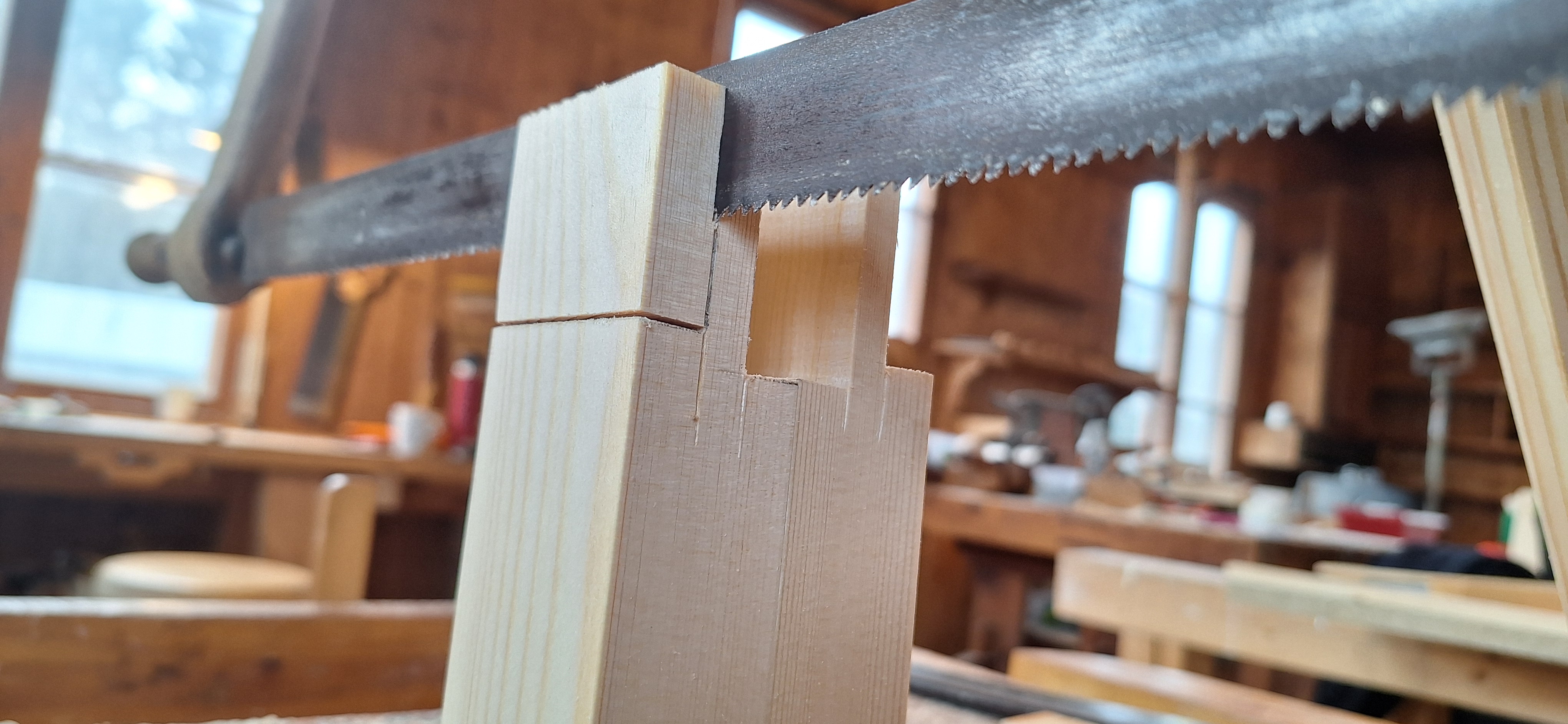

Her er rekkefølgen slik eg sagar ut tappen. Det siste som står igjen mellom tar eg ut med eit stemjern. No kan eg overføre tappformen på det emnet som blir topp/bunn i vinduskarmen.

Før ein overfører tappen bør ein ha ei rett flate å jobbe mot. Eg prøver og unngå kvist i sink/tapp når eg merker opp lengda på karmemnet. Så reinkapper eg endane.

Så kan eg legge tapp-emnet vinkelrett på sink-emnet. Her er det viktig at dei ligg rett i forhold til kvarandre. Trekk gjerne tappen ørlite forbi innsidekanten på sink-emnet, dette gjer at det dreg seg godt saman. Etter eg har overført streka, kan ein sage ned og hogge ut sinken.

Etter eg har satt saman karmen gjenstår det berre og felle inn midtposten. Eg velger å felle den inn i falsen på karmen, i tillegg har eg ein liten styringstapp som motverkar vriding i midtposten.

Kva kom først, naglen eller nagleholet?

I forbindelse med at det nye stavbygget på Romsdalsmuseet skulle kledast var det tidleg klart at innfestinga skulle vere med naglar. Ca. 1500 naglar til tro, kledning, golv, skråband og stikkband. Trenaglar som det vanlegvis blir sagt no, for å framheve og skilje det frå spikar og spikring.

Om ein kjem over original kledning festa med naglar oppleves det som noko spesielt, unikt og alderdommeleg. Spikaren har vore tilgjengeleg i nokre hundre år, men den representerte ei pengeutgift. Med nagling bruker ein den same råvara som bygget blir satt opp av, kappet kjem til nytte, og ingen kontante utlegg.

Korleis ser ei trenagle ut? Som oftast ser ein berre naglehovudet på utsida av kledninga, spissen inne om det er nagleband eller endeved i golvnaglar. For å danne seg eit bilete korleis naglen ser ut må ein enten demontere, dra eller slå den ut. Variasjonen er stor. Nokon har tydelege hovud, runde eller firkanta, hovud med avsmalande fasong, hovud som går jamt ut, eller at det ikkje er hovud. Halsen, det området rett under hovudet som går igjennom kledninga varierer og, anten som runda overgang, eller rett kvadratisk overgang eller ein jamn kon overgang til naglens “kropp”. I kroppen er dei enten rette og jamntjukke eller jamn kon. Tendensen pekar mot at det er vanlegare med jamntjukke enn overtydeleg kon. Og naglen har gjerne fått fasong komprimert etter holet. I enden er naglane spissa. Inne ser ein ofte at bygningsmennene ikkje har tatt seg bryet med å kappe reint. Då får ofte naglane funksjon til opphengskrok. Ein finn og eksempel på at naglane er åretta, dvs, at ei kile er slått inn i enden inne og sikrar naglen for å vandre ut att. Dette ser ein gjerne i dører.

Årette nagle på innsida av orved/ labank

Og korleis ser nagleholet ut? Det var gjerne navaren som var redskapen for å ta hol. Den borar eit konisk hol om ein gir seg med boringa nett der skjæret sluttar. Holet dannar ei stigning som tilsvarer kilvinkelen på ei standard kile ein får kjøpt på byggvarehandelen, eller som kilen på ein høvel dvs, 6-9 grader.

I kledningsbordet er det gjerne tatt vekk litt ved som fasongen på hovudet, eller at holet tar fasong når naglen blir dreve inn. Målet er å unngå at bordet sprekk, så det er gjerne lagt litt meir arbeid i hol nære endeved. Om naglen skal årettast, kan holet på innsida utvidast noko for å gje plass når åretta blir dreve inn og naglen utvidar seg. Åretta skal stå på tvers av lengderetninga for ikkje å kløyve naglebandet eller orveden i dørblad.

Av dei eldre naglane som er observert er dei aller fleste heilt klart smidd i furu. Unntaket er naglar i bjørk i skråband i stavbygde hus, der er dimensjonen langt større gjerne 2 tommar.

Naglemaking

Dimensjonen på naglen er gjerne noko mindre enn tjukkelsen på bordet det skal igjennom, men det er navaren ein har tilgang på som bestemmer. Har ein ein trekvarttomsnavar (19mm) er det utgangspunktet. Velg ut gode tettvaksne bordbitar med al, gjerne så nær rota som muleg. Klyv så emner i høve dimensjon som hovudet skal ha, med mest mogleg kantved. Noko tynnare på eine sida så ein har emne på omtrent 22x24mm. Så er det med tollekniven å spikke til fasongen som etter navaren. Då er det godt å ha ein mal å sjekke emnet i undervegs i spissinga. Det er no ein legg inn den lille overgangen mellom kropp og hovud,- halsen. Det er den som held bordet på veggen. Ein tek også vekk kvasskantane så ein får åttekanta tverrsnitt. Hovudet får sin fasong, og det er ein fordel å få runda endehjørna, så hovudet ikkje sprekk når ein slår naglen inn med hammaren. Endeleg lengde kan kappast på veggen når naglen er i.

Haulaust

Naglane i tro og golv er laga på ein litt annan måte. Dei har ikkje hovud, og blir kappa og klyvd etter dimensjon og lengde på navaren sitt skjær. Fasongen er som koninga på navaren, men smidd i firkant og ein tek kvasskantane vekk og spissar enden. Eine sida litt tynnare så det ikkje sprengjer. Også her er det ein fordel å runde enden som det blir slått på, eller om ein då heller velgjer å bruke ein smihammar med litt runda slåflate. Golv og takåsar har større dimensjon enn kledningsband, og ein borrar seg ikkje igjennom, kun så djupt som navarskjæret. I holet sparrar ein ut eit firkanta snitt som etter naglen, då sprenger det ikkje, og ein unngår klyving.

Før ein sett i gang slike prosjekt, studerer ein gjerne i litteraturen og faktaark frå Riksantikvaren, og prøver gjerne ut skulemodellen på ein del emne, tettvakse feit kantved på tvers i holet, og ser at ja, dette fungerer. Så er det å sjå etter i lokale bygg som har bevarte naglar for samanlikning, og ein oppdager ein flora av variasjonar av naglar. Det er som om kvar bygning og bygningsmann har sin signatur. Det er kantved, motved, småkvist og utflising, korte og lange, runde og firkanta. Kort sagt i alle variasjonar. Det har vore nytta det som har vore tilgjengeleg, og kanskje sortert etter bruksområde.

Notnauset frå Horrem, Aukra. Furunaglar. Ståande kledning kanskje 1700-talls.

Når ein har fått arbeid litt med nagling over tid, med eit visst volum, og danna seg nokre erfaringar med å prøve ut dei nysmidde naglane, vil ein merke kva som fungerer, kva som tåler slag, kva som dreg godt, kva som sprekk, kva som ser bra ut, og umerkeleg har ein fått sin eigen signatur, påverka av det skolerte og dei lokale variantane, men mest eigne feiltrinn.

Så heng dei vel i hop desse to, naglen og nagleholet.

Kjelder:

L. Stokke: Hus og husbygging i Romsdal, 1937/1997

Riksantikvaren, faktaark, Trenagler i bygninger, 2009

Å høvle gulvbord

Som student ved Tradisjonelt Bygghåndverk ved NTNU ramler man hele tiden inn i forskjellige gamle håndverksteknikker. Noen ganger prøver man seg på tilsynelatende ukompliserte ting, som ender opp som en lang spørsmålsrekke med antakelser og erfaringer. Andre ganger blir det som virket så komplisert, forbausende enkelt når man ikke prater så mye om det, men heller bare gjør det.

Noen av oppgavene vi har hatt denne vinteren henger sammen. I høst lagde jeg min egen skottbenk, og rundt juletider var tiden kommet der vi skulle høvle 70 m2 gulvbord til råbygget som vi satt opp i fjor på Lærearena Stiklestad. Utpå vinteren lagde jeg mitt første sett med gulvploger, deretter fikk jeg prøvd ut disse og sammenlignet med lignende høvler.

Noen ord og begreper

I denne sammenhengen regner jeg et gulvbord for å ha høvlet overflate, mens undersiden kun er som den ble i saga, med sagskuren i behold. På gulvet til Stiklestad la vi rettsida av gulvbordet opp, og høvlet dette slett. Rettsida er den sida av bordet som vender inn mot margen (midten) av treet. Dette har vært ganske vanlig, da får du stående årringer (kantved) opp i bordet, som gir god slitestyrke. Og å pløye bordene er altså å høvle not og fjær på kanten av bordet, med to høvler som lager henholdsvis not og fjær, kalt golvploger eller golvhøvler. Begrepet skyte/ skjøite/ skøyte har vært brukt om dette fra gammelt av. For meg virker det som dette både kan brukes om å Skyte kantene beine, eller å skjøite sammen gulvbordene til en flate.

Gulvet på Stiklestad

Min yre gutteglede over å endelig skulle teste den nye skottbenken fikk en knekk når det viste seg at den var for kort. Langbord på 3,8 meter var ikke noe å skryte av i denne sammenhengen, siden gulvbordene var over fire meter lange. Men på Stiklestad har de fullt av lange skottbenker, og med et bord oppå ble min benk i stedet degradert til underlag for sletthøvlingen. Jaja.

I skyggen av to store pakker med 2 tom 6 og 2 tom 8, begynte vi med å slette rettsida, og allerede her kom den første diskusjonen som avslørte flere trosretninger i arbeidslaget. Hvor slett trenger det å være? Må vi høvle vekk vridninga i bordene? Skal vi høvle av kuven i rettsida med litt diagonalt høvling først? Noe av bakgrunnen for diskusjonen var jo mengden med plank som skulle høvles, og at det oppå dette gulvet skal plasseres tunge vegarbeidsmaskiner med store jernhjul. Å stå der og finhøvle gulvet virket derfor ganske meningsløst, mens det å bli ferdig med jobben virket veldig meningsfylt der og da.

Vi endte derfor med å kun bruke skrubbhøvelen på rettsida, uten å gå over med finere høvel etterpå. Likevel prøvde jeg å høvle ned vridningen i bordene, og å høvle så slett flate som mulig med skrubben. Rettsida blir jo anleggsflate for gulvplogene etterpå, og jo beinere det er, jo lettere blir det å høvle not og fjær, uten at gulvplogene kniper seg fast. Bein not og fjær gjør det også lettere å slå sammen bordene når gulvet legges.

Det virket også lurt å høvle ned vridningen i bordene. På tynnere bord har jeg vel senere skjønt at dette ikke er like viktig, da disse er lettere å vri ned på gulvbjelkene.

I ettertid kan man spørre seg om det egentlig er historisk korrekt å høvle til et 2« gulv som skal brukes så grovt, med not og fjær. Kanskje kunne bord eller halvkløyvinger lagt kant i kant fungert like fint, slik vi stort sett finner i eldre fjøs og uthus. Men det å skjøte i hop gulvflaten med not og fjær gjør nok likevel gulvet langt sterkere enn det ellers ville vært.

Når du står flere uker og høvler, ender du opp i flytsonen, der øyne, hender og hode etter hvert merker hvis det ikke er beint. Det holdt egentlig å stryke handa over bordet, sikte litt, og innimellom legge høvelen på tvers av bordet for å få det beint. Hvor mye du høvler og hvordan kreftene brukes går etter hvert av seg selv, mens man går der og filosoferer.

Pløying av gulvbordene

Til dette arbeidet brukte vi gulvploger laget av Peter Brennvik, med gode stål fra Jon Dahlmo. Disse lagde ½« fjær, noe som kan fungere på bord ned til ca 1 ½« tykkelse. Er gulvbordene tynnere enn dette, bør du ha gulvploger som lager 3/8« fjær. Det er viktig at skottbenken har beine langbord, at den står stødig og at langbordene, selv om de er parallelle, også ligger i samme høyde, slik at ikke høvelen går for dypt på ene siden. Disse høvlene har settskruer, som gjør at «pakken» med tre stål kan flyttes meget presist sideveis. Det er lurt å høvle noen prøvebiter i starten, så man er sikker på at not og fjær havner like langt fra rettsida av bordet, at det ikke blir omkant på gulvet.

Pløying av not og fjær, et par effektive måter å hode høvelen på.

Når stålene tas ut for å slipes, løsner man bare settskruen på samme side hver gang, og slår løs kilen. Med litt håndlag drar du til denne skruen like hardt igjen etter sliping, og stålene havner på samme plass sideveis. Når du skal høvle en del bord, er det lurt å slipe relativt ofte, halvsløve høvler er hardt for kropp og psyke, og du blir sur. På nothøvelen kan selve notstålet stilles slik at det tar mest, mens de to stålene på sidene tar litt mindre. Man kan stille slik at høvlene til sammen tar litt mer på undersiden av bordet enn på rettsida (synlig side), da er det lettere å drive de godt sammen. Men det er ikke vits i å overdrive dette, litt mindre enn en millimeter klaring er nok.

Siden dette var gulvbord som hadde jevn bredde, kunne vi høvle hvert bord med en notside og en fjærside. På toppskjært material er det vanlig å høvle hvert bord med not eller fjær på begge sider av samme bord, da kan de endesnues slik det passer best. Og joda, etter å ha pløyd og lagt endel 6toms bord, som så ut som fyrstikker ved siden av hverandre i det store rommet, skjønner man at handverkerne før oss må ha satt pris på brede gulvbord rett fra oppgangssaga. Jo færre bord, jo mindre pløying, og arbeid spart.

Toppskårne gulvbord fra et bygg ved Jonsvatnet, Trondheim. Kun høvlet på oversida, og not eller fjær på begge sider av hvert bord.

Alt i alt vil jeg nok slite med å utkonkurrere Moelven og Forestia når det gjelder å levere store mengder med prisgunstig gulv. Men til restaureringsarbeider, der det ofte handler om å reparere større gulv med å skifte ut enkelte bord, eller å lage nye gulv til mindre rom, er dette måten å gjøre det på.

Sinking i det tradisjonelle snekkerarbeidet

NTNU Tradisjonelt Bygghåndverk har som tema for året «snekring» og da var det nærliggende å lage en eller annen oppbevaring for verktøyet. En av oppgavene i årets læringsarena på Vestlandet var å lage et verktøyskap/ kiste. For meg som jobber hovedsakelig på verkstedet, falt valget straks på et verktøyskap hvor alt verktøyet mitt skal finne plass. Konstruksjonen skulle inneholde tradisjonelle forbindelser, og da var det ganske fort klar at sinking var en stor del av oppgaven.

halvdekt sinking, veldig vanlig på skuffene

I prosjektet brukte jeg både vanlig sinking, men også halvdekt sinking. Når det kommer til oppmerking av disse har det blitt skrevet mye om mangt. Ved nærmere betraktning av sinking av gammelt snekkerarbeid finner en av de rareste sinkene. Både når det gjelder antall og utformingen avviker disse langt fra lærebøkene.

En av de eldre lærebøkene jeg fant er «Sløidlære for skole og hjem» Kjennerud, H.K. Løvdal, Karl, 1911, hvor det blir skrevet om sinking.

Jeg vil ikke gå så veldig langt inn på oppmerking og utarbeiding av sinken etter læreboken. Den som ønsker mer informasjon kan finne en punkt for punkt- gjennomgang av sinking etter Kjennerud- Løvdal sin bok her: https://oalannblog.co/2016/01/23/vanlig-sinking-etter-kjennerud-lovdal/

Men det er noen pussige kommentarer i denne læreboken som fanger oppmerksomheten min.

«Sløidlære for skole og hjem» Kjennerud, H.K. Løvdal, Karl, 1911, S.46

Forfatteren sier at du gjerne kan prøve å få det til, men du trenger ikke å være forundret hvis du finner ut at det er håpløst å prøve. Hvorfor skriver han det? Skal han ikke lære bort hvordan det skal gjøres? Skal han ikke oppmuntre til å prøve å lære det?

Alle som har prøvd å sinke vet at det er en av de vanskeligste øvelsene/ forbindelsene i snekkerfaget. Skal du lage noe som skal bli pent trengs det nok en del øvelse for å få alle sinkene feilfrie og ikke minst at de passer etterpå. Allikevel er det en av de mest brukte forbindelsene vi ser i det tradisjonelle snekkerfaget.

Her kommer kommentaren som bekrefter det en ofte finner når en ser sinking i det gamle snekkerfaget. Når en ser litt nærmere på vindus- og dørkarmer, enkle kasser og redskapsoppbevaring, og i det hele tatt der det ikke synes, finner en ganske grove og stusselige sinker. Ofte er vinkelen skjært på frihånd, og vangene i samme tappen har forskjellige vinkler. Siden tappene uansett blir overført gjennom rissing av tappstykke mot tappholstykket, spiller det ingen rolle hvordan det ser ut. Vinklene blir overført på motstykke og skjært passende til tappen. Så hvorfor bruke all den tiden til oppmerkingen hvis en uansett bare kopierer vinklene på motstykke? Her er det mye tid å spare for den som er litt dreven med dette. Det meste av oppmerking faller da bort, og det er den mest tidskrevende delen av hele jobben.

Allikevel er sinking en del av snekkerens ære og lidenskap til yrket. De som har jobbet på verkstedet og med faste formål, har gjerne laget mal til de enkelte oppgavene de hadde.

Under et besøk i kisteverkstedene på Mjøsvågen, Osterøy, fant jeg en del maler til dør og vindusproduksjon. Her viser det seg at standardmål for dør og vinduskarmer allerede eksisterte. Disse lot seg tilpasse ved behov men som regel var tømmertykkelsen på 3« målgivende.

Vinkelen på de fleste sinkemalene lå omkring 9-11 grader. Dette kjenner en igjen fra kilevinkelen på høvelen, eller kilevinkelen generelt som er kjent med best holde/ kileevne. Jeg fant dessverre ingen maler til kisteproduksjon. Når en ser litt nærmere på kistene ser en at det er forholdsvis få sinker, og at tappene er ganske små. Dette er et fenomen en finner ganske ofte. Det er så vidt en får et sagbladtykkelse inn i de smaleste partiene. Jeg er litt usikker hvorfor det var sånn. En kan tenke seg at de helst ikke skulle synes selv om de oppfylte sin oppgave. Nemlig å kile sidene til hverandre. Eller hadde det noe med produksjonen å gjøre? Var det mindre muligheter for feil? Gikk det fortere å lage?

Når en ser på kisten kan det tenkes at større tapper kunne skjemme utseende mer. Tappene vises. Så jo mindre desto bedre for helhetsuttrykket.

Som jeg ser det, ble sinkene tilpasset formålet. Smale der de ikke skal synes, grove sinker i konstruksjonsdeler (dørkarmer hadde gjerne bare en stor) og pene likestore der det gjerne skulle synes som pynt.

I senere tid har sinkingen forsvunnet fra produksjonen på snekkeriet. Først ble sinkene forenklet for lettere fremstilling (fingersink) og ble senere erstattet med sentrumstapp og Lamello. På grunn av den tidskrevende utarbeidelsen blir den «ordentlige» sinken kun brukt som pynt i dagens møbelproduksjon. Men holdbarheten er nok mye høyere i den tradisjonelle forbindelsen. Uansett utseende, skeiv eller beint.

Himlingsbjelkene på Jutehaugen

Ved læringsarenaen i Buskereud har vi (Adrian M. Steger og Trine Guribye) de to siste årene jobbet med å rekonstruere et Sandsvær hus. Mer bestemt Jutehaugen som er en husmannsplass rett utenfor Kongsberg.

I sammenheng med dette arbeidet har vi blant annet kopiert himlingsbjelkene fra husmannsplassen.

Vårt fokus gjennom disse to årene har vært den immaterielle kulturarven. Mange av våre valg i forhold til fremgangsmåte har vært grunnet i at vi som håndverkere har hatt lyst til å oppnå en erfaringsbasert forståelse, gjennom mengdetrening med håndverktøy. Det har vi fått en sjelden mulighet til på læringsarenaen i Buskerud. De to første årene ble brukt på øks. Så stod himlingsbjelkene for tur, og med disse startet vi på arbeide med å venne oss til ulike profilhøvler.

Jarle Hugstmyr var veileder på dette spesifikke arbeidet. Han lånte oss også høvlene som trengtes.

Uansett, la oss kjøre rett på arbeidsprosess.

Så, hva trenges for å lage profilerte himlingsbjelker?

Håndverkere og en gjeng med høvler. Materialer og selvfølgelig øks.

Verkstedet på læringsarena med material, øks, høvler og håndverkere

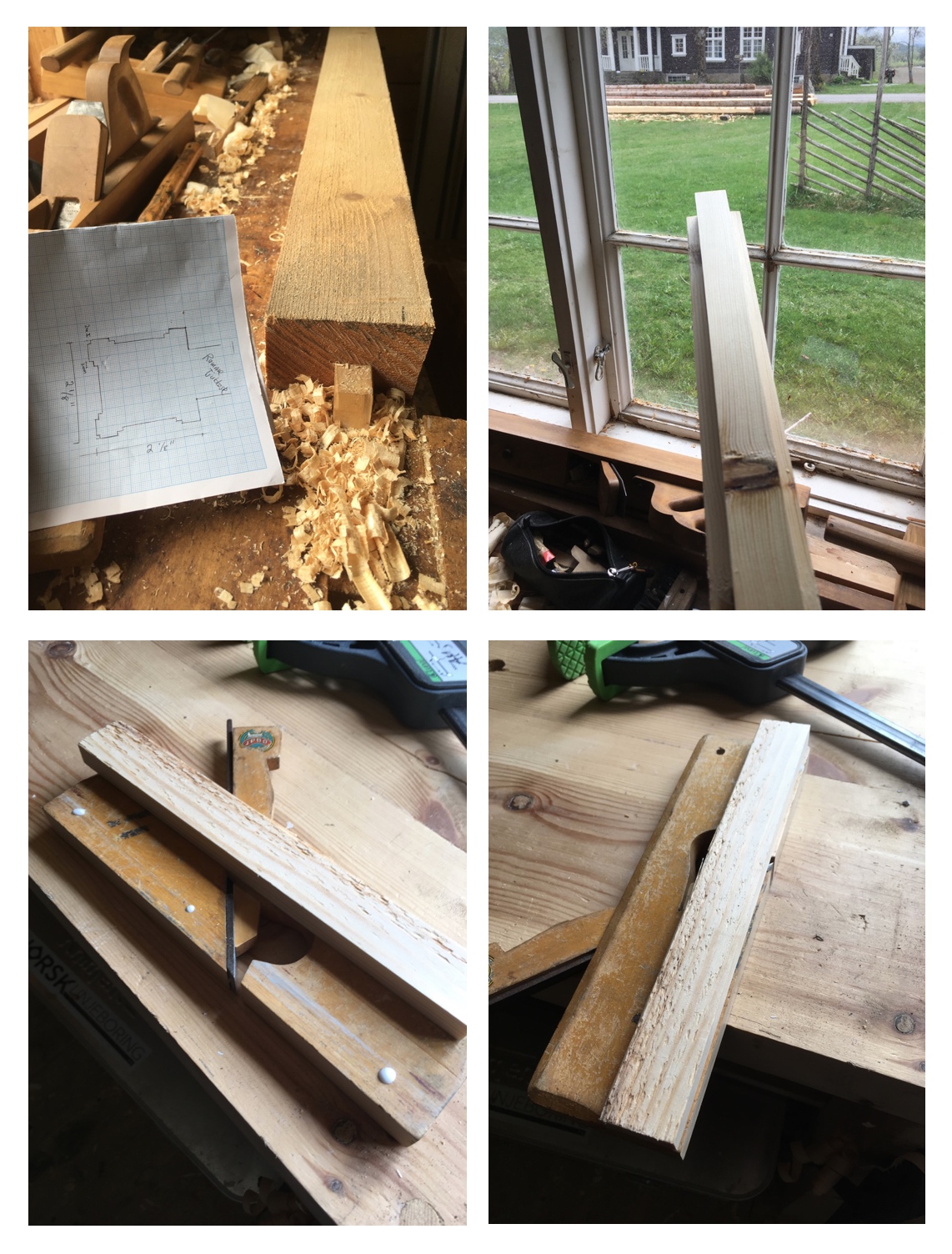

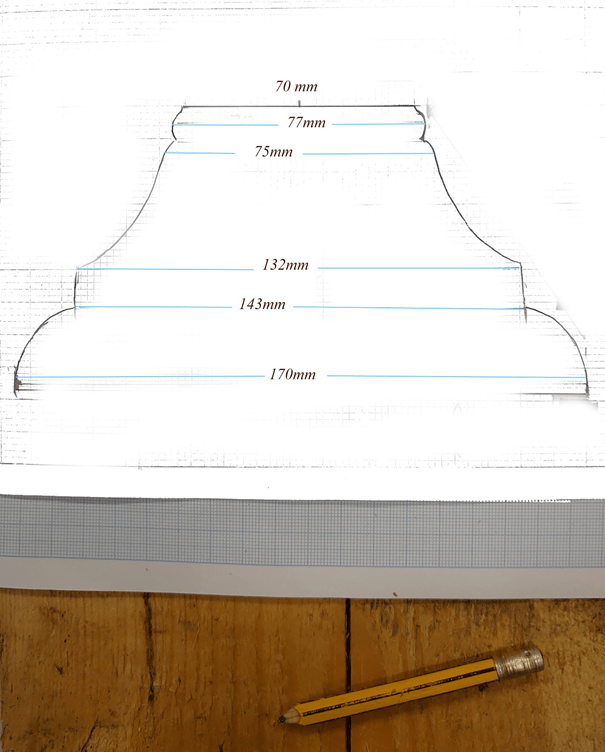

Tegning

Og en tegning (helst), med overførte profiler fra original bjelke. En konkret målsetning å jobbe mot, og noe å planlegge arbeidsprosess utfra.

Arbeidsprosess og rekkefølge

Her er rekkefølgen på de ulike arbeidsoppgavene. Røde firkanter indikerer hvor vi går ned med splitthøvel og den den gule streken viser materiale vi fjerner med øks. Ellers vise tallene rekkefølgen på profilhøvlingen

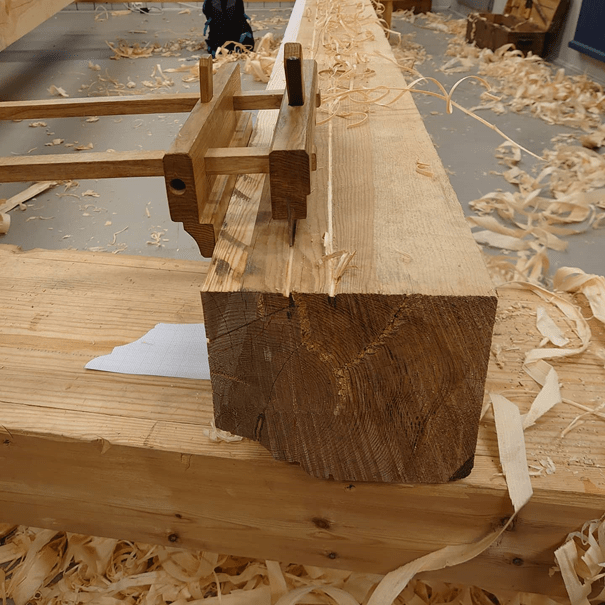

1,2,3 Splitthøvel

Splitthøvelen brukes her som et slags strekmål og et ca. dybdemål. Jeg skal fjerne en del materiale med øks og da er det til stor hjelp å ha tydelige begrensninger på hva som kan fjernes. Sporet hjelper til en viss grad og mot utrivninger

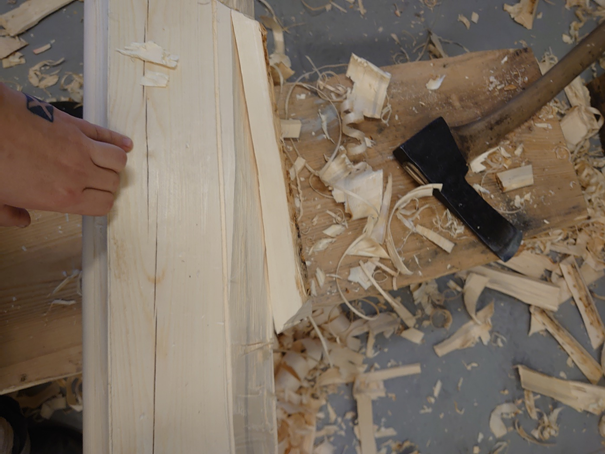

Øksing (3. gul strek).

For å unngå utrivning hogger jeg først ut noen v-spor (litt som lomping ved teljing av stokk)

Da kan jeg effektivt og ganske trygt økse av større biter.

Her fant jeg ut at det var en fordel å økse en så fin og rett flate som mulig da det gjorde resterende jobb med høvel lettere.

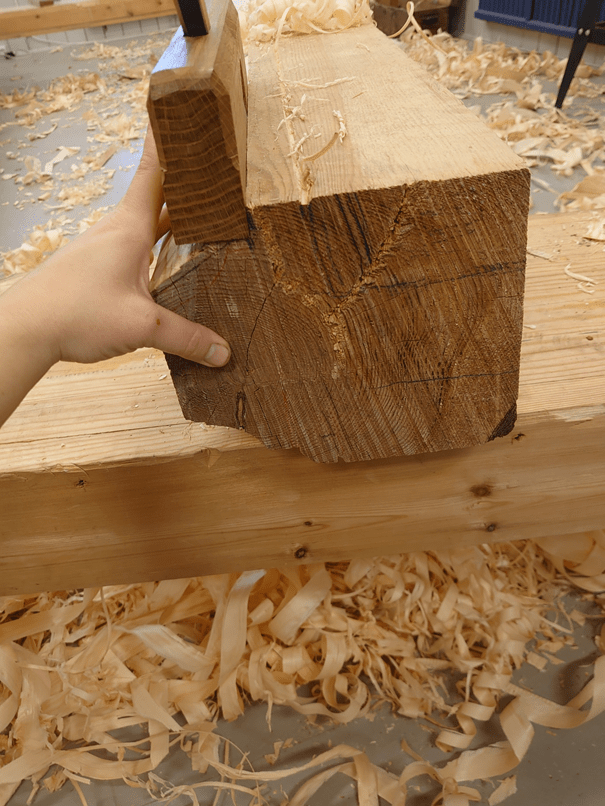

4 Semshøvel

Etter å økset vekk materiale, høvlet jeg ned platta mellom hulkilprofilen og perleprofilen/kvartstaff. I ettertid ville jeg kanskje ha høvlet enda et spor med splitthøvelen slik at jeg hadde hatt bredden på platten. Det gikk fint, jeg hadde jo målet for hvor kvartstaffen skulle starte så det var bare å måle ut fra det, men når en jobber med så store emner tror jeg det ville vært mer effektivt å høvle ned alle mål med splitthøvel først, så hadde en ikke trengt å tenke noe mer på det.

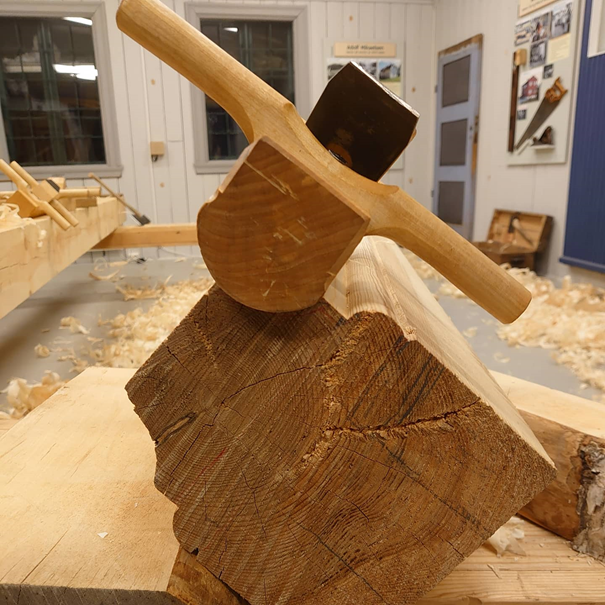

5 Hulkilhøvel

Hulkilhøvel. Først konsentrerte jeg meg om å opparbeide et relativt rett spor i lengderetningen slik at hulkil-høvelen har noe å ligge i og følge. Deretter var det egentlig bare å høvle på og forholde seg til strekmålet jeg hadde høvlet med splitthøvelen og platte-dybden. Det å høvle med hulkil på så store overflater var en god opplevelse da den er veldig effektiv og «snill» også når en møter på kvist. Det blir relativt lite utrivning.

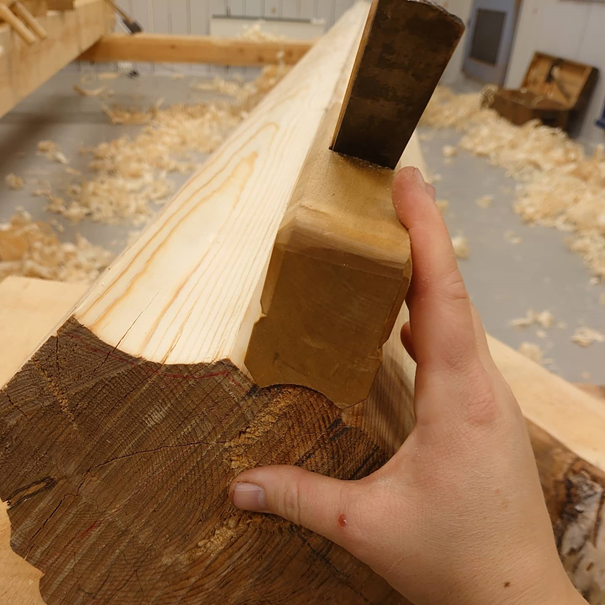

6 Kvartstaff

Her opplevde jeg at en måtte konsentrere seg litt mer under høvlingen for å få et fint resultat. Viktig å holde høvelen inntil platten.

8 Den minste staffen

Den siste lille profilen er kjekt å vente med til alt annet er ferdig, da den lett kan få trykkmerker. Høvlet altså begge sider av bjelken samt pusshøvlet «toppflaten» før jeg startet på den minste staffen.

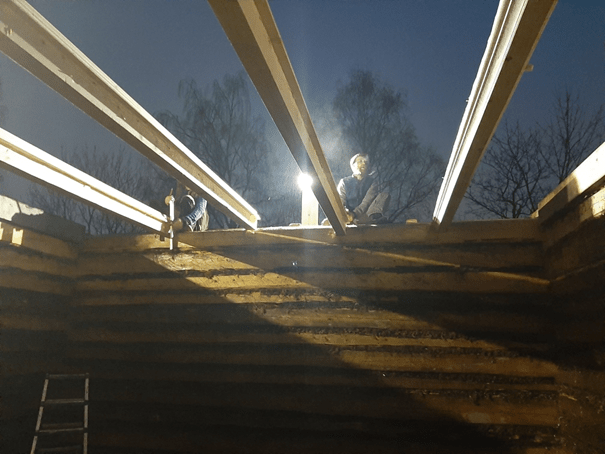

På sin plass

Bjelkene ble felt ned en regntung høstkveld. Tømmeret var såpeglatt og mins to ganger mista vi grepet og bjelkene braste ned i huset. Så da var det bare å hente dem opp igjen og (med flimmer-hjerte) sjekke om profilene hadde tatt skade. Gikk bra hver gang 🙂 En blir glad i slike himlingsbjelker som en har jobbet med og lagt sjela i .
