Første laksegilja etter at sjølve hyttar er riven, og stillas er komme opp.
I samband med restaurering og oppatt-byggjing av to laksegiljer, kom me over ein sjeldan byggjedetalj, som eg ikkje har sett før. Kledningen var montert på innsida av stavane.
Ei laksegilje er ei slags utkikkshytte, der den gamle fangstmetoden gjekk ut på å koma mest mogleg loddrett over vatnet, slik at fangstmannen kunne sjå laksen nede i fjorden mot ein lyst malt flake i fjorden, eller ein lys sandbotn. Nede i fjorden under gilja var det lagt ut ei såkalla sittjenot. Når fangstmannen såg laks, slo han ut ein utløysar-mekanisme som slepte tunge lodd utfor gilja, og via tau og blokker drog nota opp av vatnet og fanga laksen.
I den første gilja me bygde oppatt, skulle stort sett berre stolpane brukast på nytt. Sjølve utkikkshytta skulle berre dokumenterast og så lagast ny, sidan hytta var svært dårleg. Me kunne berre bruka oppatt sjølve utløysarmekanismen og døra i tillegg til stolpane.
For å arbeida trygt og sikkert i slik høgde, som var omlag 30 meter, tok det mykje tid å laga eit påliteleg stillas på utsida av gilja.
Kledningen på hytta før ho vart riven. Kledningen er montert i viftefasong.
Pål Sneve Prestbakk og Jørund Kleiveland. Stillaset måtte byggjast slik at det kunne demonterast innanfrå hytta etter at me var ferdige med det.
Den andre gilja var heilt vekke. Dermed skulle ho byggjast opp att ut frå informasjon frå grunneigar og informant Erling Kleiveland, som var med på dette laksefisket heilt fram til 1993. Me hadde også nokre bilete frå rundt 1960 som me kunne støtta oss til. Det stod i prosjektbeskrivelsen at byggjetekniske detaljar me kunne få frå informanten og biletet, skulle nyttast i oppatt-byggjinga.
På biletet la me merke til to spesielle ting med kledningen på gilja. For det første var kledningen montert i vifteform, slik at nedste bordet låg parallelt med golvet, og øvste bordet låg parallelt med pulttaket. Det same hadde me sett, og demontert, på den andre gilja.
Denne gilja var heilt vekke og skulle byggjast ny. Stavane (i alle fall den fremste) står på utsida av kledningen, og kledningen er montert i viftefasong. Bilete frå omlag 1960.
I tillegg såg me på bileta at staven i veggen stod på utsida av kledningen. Det var litt vanskeleg å tolka detaljane, og det er mogleg at kun fremste staven var på utsida. Me valde å tolka det slik at alle stavane var på utsida. Dette knepet såg me sjølvsagt umiddelbart store føremuner med, sidan heile hytta då kunne byggjast frå innsida, utan stillas. Me sparte mykje tid ved å gjera det slik.
Sidan alt er tungvindt å gjera på ein forsvarleg sikra måte i slik høgde, går det seint. Ein rask kik på timelista, viser at det gjekk til saman rundt 40 arbeidstimar å byggja stillas på den andre gilja. Dette var nok tid som dei gamle også likte å spara seg for, og me reknar med at dette er grunnen til at dei valde å gjera det på denne måten.
Avbindingsplassen.
Ny laksegilje er under oppføring, med stavane utanpå kledningen. Det er forfattaren som står. Saman med Jørund Kleiveland til høgre.
For å montera den liggjande kledningen frå vranga og få han rett sua, måtte me naturleg nok starta med øvste bordet i veggen i staden for det nedste, som det jo elles er relativt solid tradisjon for. Så forhalte me kvart bord omlag ein halv tomme i eine enden for å koma ut med viftefasongen slik at det skulle stemma med golvet som var i vater.
Pål Sneve Prestbakk med liggjande kledning montert frå innsida.
Ny laksegilje, og den gamle hytta resaturert.
Sjølvsagt er det ikkje noko optimal løysing for varigheita at staven står på utsida av kledningen, men den gamle gilja stod greitt i mange mange tiår, og det var stormen som tok ho til slutt. Me veit ikkje heilt korleis det var med råte då ho forsvann, men med god material kan det nok stå svært lenge likevel. Kledningen står i alle fall luftig nok i ei laksegilje.

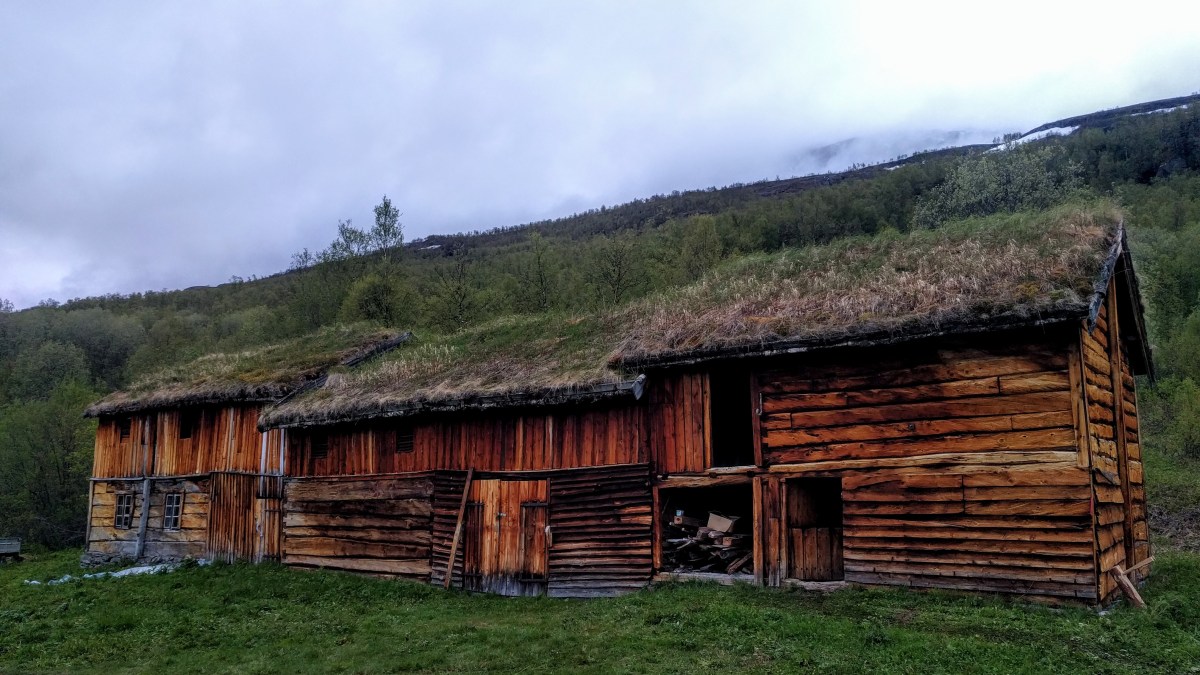

Vi har i en årrekke fulgt med på midt-delen av denne tre-delte fjøsen på Strømsør gård i Bardu. Det var behov for vedlikehold og oppretting over det hele. Her vil jeg belyse noen av de interessante funnene i prosessen og noen av problemstillingene vi møtte.
Strømsør gård ble bosatt i 1839 av Erik Simonsen og han oppkalte gården etter hjemgården i Alvdal. Gården ligger på ei hylle i det ulendte terrenget, og tunet hviler på ca 290 moh. Tunet består av 7 bygninger, tre av de er fredet. Rundt tunet finnes det spor og rester etter de tre manglende byggene som i alt gjorde at det her totalt var hele 10 bygg! Kulturlandskapet gården ligger i er forøvrig også fredet.
Midt-delen av fjøset har en nedsenket takflate i forhold til tilstøtende kufjøs og stall. Denne delen av bygget ble rekonstruert i 1992 og nevnes som sau-fjøset i midten. Den består halvt om halvt av ei tømmerkasse med kamnov og en stavrøyst del. Fundamenteringen var nokså underdimensjonert, da lina og sylla lå an på små steiner som lå rett an på matjord. Dermed var bygget preget av ulike setninger i alle himmelretninger og vippingen av fundamentene sprengte ut bakveggen. I og med at takflaten er senket på denne fjøsdelen, sørger kong vinter for å avrette høydeforskjellen med snø. Konsekvensen er at det i midt-delen legger seg ca 50cm mer snø enn på de tilstøtende byggene, og dermed øker snølasten. I takkonstruksjonen har det gjennom årene vært nødvendig med ymse tiltak for å bære lasten. Konstruksjonen i sin helhet ble vurdert gjennom flere befaringer av hele fjøset og vi kunne etterhvert konkludere med at utbedringer ikke ville være tilstrekkelig ettersom omfanget fra grunnforhold, fundamentering, takkonstruksjon og sammenføyninger rett og slett måtte gjøres om. Demontering og riving ble dermed et faktum. Gjenreisingen skal hente konstruksjonsprinsippene og samsvare med materialbruken som vi finner i de to tilstøtende byggene. Utforming og valg av løsninger skal være representativt for byggets tidsperiode og de to tilstøtende byggene. Prosjektet er finansiert av eier Midt Troms Museum, Troms fylkeskommune og Riksantikvaren.
Videre vil jeg i denne posten fokusere på selve takkonstruksjonen.
I dokumentasjonsrunden tok vi mål og gjorde enkle skisser av alle sperrebind for å få en oversikt over materialbruken, dimensjoner og treslag. Etterhvert kom det tydeligere fram en klar sammenheng mellom materialdimensjon og de bevisste valgene ved bruk av furu og bjørk i staver, sperrebind og åser. Med dette grunnlaget kunne vi produsere ei materialliste basert på funnene i de opprinnelige bygningsdelene.

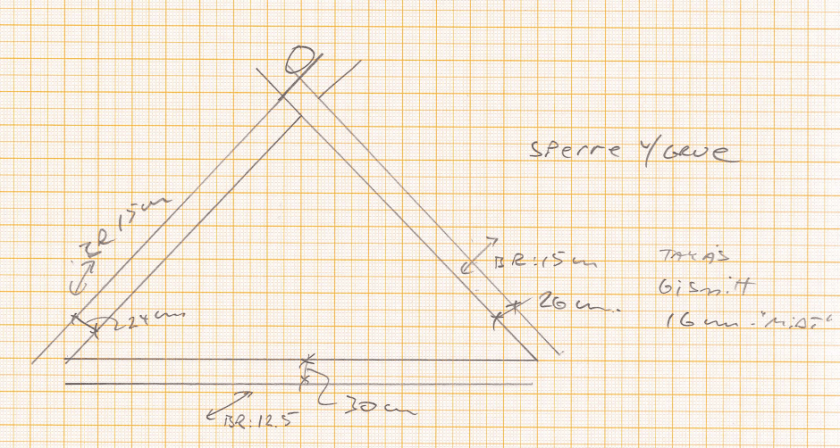

Skisse sperrebind, Kjartan Gran
Materialvalg: Åsene er i hovedsak bjørk, vekselsvis er det furu/bjørk i storsperrene og samhald, raftene er i furu. De fleste stavene er i bjørk med slanke dimensjoner fra 3×4″ til 4×4″, resten furu der størrelsen øker til 5×6″ og 6×6″. Som avstiving av 2.etg er det 14 skråband, der 13 av disse er i bjørk ca 2×2 tommer. Det siste av furu er ca 2×3 tommer. Mønsteret vi ser ut i fra materialbruken i de eldre tilstøtende byggene viser tydelig at her har tømrerene hatt god kontroll på styrke-egenskapene i bjørk og furu. Det må også nevnes at samtlige skråband i bjørk også jobber i strekk. Dette kommer svært godt frem av plassering og fellingene, der vi ser at de ikke tar trykk. Det ble til at vi kalte disse bjørkestranglene for «strekkband» i arbeidet på fjøsen. Vinkelen varierte stadig og ble ikke fokusert på i oppmålingen ettersom det er ingen av de opprinnelige strekkbandene vi skal berøre. De står plassert i en en såppas lav vinkel flere plasser at det er tydelig at de ikke er tiltenkt å jobbe i trykk. Er det andre tømrere som kommer over denne varianten må de gjerne komme med innspill til løsningen. De fleste ser ut til å være originale, enkelte kan være skiftet ut eller kommet til senere ved istandsetting.
Bjørk som «stekkband» på stallen, i tverrsnittet mot midt-delen. Her er det 10 band som jobber sammen.Kløyving av ved på sperrefot.
Under demonteringen av takkonstruksjonen fikk vi se tydelig på skadene som hadde oppstått. Sperrebukkene besto av rundtømmer i 7-9 tommer, der toppendene ble brukt som storsperr. Her må det understrekes at denne løsningen finner vi ikke i de eldre bygningsdelene. Storsperrene har ikke klart å bære taklasten og de har gått til brudd i flere av de store kvist-partiene. Storsperrene har et enkelt hakk som felling mot samhald. Det er ingen tapp i fellingen, så låsingen er utført med en toms demling. Se bilde over. Utfallet er at endeveden i fellinga på samhaldet har gitt etter flere plasser. Over ser vi to gode eksempler der storsperra har knekt, har ei dårlig innfesting ved takfoten. Sammenlagt fører dette til at storsperra fungerer som et brekkjern for å kløyve ut veden som skal holde sperra på plass. Det er ca 25-30 cm ved på utsiden av sperretåa, som må kunne sies å være en liten skalk for å støtte denne type felling.
Når det nå skal bygges ny konstruksjon, ønsker vi å tilnærme oss de originale fellingene, og dermed få betydelig større skalk ut mot rafta. Ut i fra fellingene i de tilstøtende byggene kunne vi sammenfatte og velge en løsning, rettere sagt to versjoner av samme løsning. Ettersom material-dimensjonene på sperrebindene i furu og bjørk ikke er like krevde det to like fellinger med forskjellige mål for henholdsvis furu og bjørk.
Fellingene av storsperr mot samhald må stå i forhold til høyden på raft. Under arbeidet med å komme frem til en god løsning på temaet var Roald Renmælmo til stede for veiledning og vi kunne sammen se på de gamle løsningene opp i mot det vi skulle reprodusere.
Den nye rafta får 5 sperrebind. nr 1,3 og 5 er i furu – nr 2 og 4 er i bjørk. Takflata må naturligvis stemme, så vi kunne regne oss ned i fra det tenkte planet som er underkant taktro/overkant langsgående åser. Raftlinja kunne vi plassere horisontalt på rafta, og raftlinja brukes som referanse inn på samhaldet. I all merking kaller vi denne raftlinja selv om det blir ei tenkt/stiplet linje langs samhaldet.
Skjematisk felling av storsperr i furu. Her er raftlinja 1″ under tapp på storsperr.
Over vises fellingene på sperra i furu. Samhaldet er 9-11″ høyde, 6″ bredde. Sperrene er i gjennomsnitt 8″ høyde. En kan se raftlinja (krysning mellom raft og tro) den stiplede referanselinjen inn langs samhaldet. Videre kan en se at vi gjorde et valg om å legge inn en 1×1″ låsing i fellinga på innsiden av rafta. Dette var ikke å finne på de gamle sperrene. Det vi finner, er at det flere plasser har oppstått utglidning, så vi mener dette er en svært nyttig tilføyelse som (forhåpentligvis) aldri vil bli synlig.
Tilføyelsen av denne låsingen fører med seg at en i topp-endene av samhaldet må passe på å ikke felle storsperra for dypt inn i samhaldet. En tomme tå, pluss en tomme tapp er et minimum, da har vi gjerne 4-6″ hel ved igjen mellom fellingene. I Rot-enden av samhaldet er dette mindre problematisk, men en må allikevel tilpasse seg etter dimensjonene.
Samme skjematiske fellingen av storsperr i Bjørk.
Over ser en hvordan fellingen av de to sperrebindene i bjørk blir utført. Systemet er likt som i furu, men målene er tilpasset de slankere emnene i bjørk. Samhaldene er 6-8″ og storsperrene ca 6″. Altså er dimensjonene ca 2″ smekrere enn der det blir utflørt i furu. I skissa over kan en se at tappen på storsperra kan komme så lavt som til raftlinja på et slankt samhald. Da kan det være hensiktsmessig å gjøre fellingen på rafta en tomme dypere for å beholde mer ved i samhaldet.
Skissene vi kom fram til gir altså et merkesystem for fellingene, men er ikke en fasit på hvordan det faktisk skal felles! Som i de eldre konstruksjonene vil det være variasjoner på mengden felling på raft, variasjoner på dybden av sperrefellinga og variasjoner på avstand fra sperretå til rafta.
Raftstokkene felles sammen etter raftlinje og plasseres ut i vater.
Her kunne vi dele opp arbeidet videre i flere stasjoner. De 6 raftstokkene felles sammen og hver raft utgjør 9,5m med tre lengder furu i ca 11″ høyde og 6″ bredde. Målet utvendig på raftene er 6,23m.
I enden av området for rafta låste vi sammen paller i lik høyde som avbindingsplass for oppmerking av samhald og storsperrer. På avbindingsplassen trenger en hovedsaklig de essensielle målene: Plassering og dimensjon raftstokk, Raftlinje og Mønehøyde. Med disse målene tydelig og permanent merket på avbindingsplassen kan vi med flere metoder overføre målene opp på samhald og storsperr. Loddsnor, passer, vinkel og vater kan brukes mens alle sperredelene ligger oppå hverandre i tre høyder.
Jeg mangler desverre et godt bilde av selve merkeprosessen. På bildet under er merkingen allerede over, storsperrene er felt sammen halvt om halvt i mønet og samhaldet er vippet opp for å hogge ut og tappen til storsperra gjøres med et 5/4″ jern.
Her er første bjørke-sperr ferdig og felt ned på rafta. Neste sperr i furu er merket opp på avbindingsplassen og mønet felles i hop. Det sages med svans og rys slett med den flotte Strømsør-bila. Når fellingen er god, låses de to sperrene sammen med en kon 5/4″ dymling.Fellinga av samhaldet til rafta merkes opp med passer med raftlinja som referanse. Da kan en enkelt gjøre de samme merkingene på selve rafta med den samme passeren.
Det var tydelige spor i de gamle sperrene at det hovedsakelig var øksa som var brukt til fellingene, så det gjorde vi også. Enkelte plasser var det spor etter grovtannet sag, så det hadde vi også for hånden.
Videre er prosessen lik for de kommende sperrene, selv om målene vil variere noe. Felling av åsene, stavkonstruksjonen og de andre detaljene ved bygget har jeg valgt å ikke omtale her, det må få plass i en egen post.
To av sperrebukkene er kommet opp og det hele tar form. Her blir vi å jobbe videre med konstruksjonen frem til ferdige åsfellinger før den demonteres og flyttes opp i bygget.
Råbygget med fotingsrøst ferdig. Vikingskipshuset i bakgrunnen. Ivar Jørstad til v. og Magnus Wammen) Foto. Henning Jensen
Laftekassa til snekkerverkstedet, og reisverket til smia er ferdig. Vi har hatt to dager sammen med veilder Hans Høgnes som har arbeidet og lært tradisjonell reisverksbygging av Oddbjørn Myrdal. Et moment vi har tenkt på er hvordan de to bygningene samarbeider, siden det er liggende og stående tømmer inntil hverandre.
Tømra og reisverket har samme raft og syllstokk, så hvordan gjør vi det med synk, når tømmeret krymper og laftekassa setter seg i meddrag og laft.
Det er jo mange kilder på forskjellige mål på erfaringer eldre tømmermenn har gjort på dette. I spørrelistene fra Ord og Sed nr. 16 Husebygging ifra Sigdal i Buskerud. Der skriver Andreas Mörch i 1946: Sigingsmon måtte`n passa godt på. Ein rekna ein tomme på alna nå`n tømra tå rått. Va tømmere` tørka på, sku det ikkje så mykkji te. Da kom an på å tört verke` va. Ein måtte passe på så ikkje beitskiir i gla og dörnar vart för lange så tömra hengte sei opp.
Andre mål har vært en tomme på meter`n. Sigemonnet beror nok i all hovedsak på erfaringer, fordi det avhenger av flere ting som bla. hvor tettvokst materialen er, hvor mye kvist, hvor fuktig tømmeret er, hvor nøyaktig meddrag er utført, og lignende. Et annen moment som vi også tenkte på var at tømra ville bli flytt ut i museets Østlandstun, og vil få mose i meddraget (noe det ikke har nå) , så det vil kunne øke høyden littegrann avhengig av hvor mye mose som legges i meddraga. Tømmeret har fått en vår og en sommer på å tørke, og halve tømra var ferdig før sommer`n , så det har synki allerede en del.
Så vi har lagt oss på en tomme kortere stolper og skråbånd, som vi har klosset opp midlertidig. Vi har tatt høydemål på tømmerkassa for å følge med på høyden.
Stolper og skråbånd klosset opp midlertidig. Foto: Magnus Wammen
Beitskiene som vi hogg tidligere i vinter har fått en god tomme sigemonn. Hogging av beitskisporet var tungt arbeid i endeveden, og vi syntes det gikk trått i det nokså etter hvert tørre laftetømmeret.
Beitskispor og øksa Foto: Ivar Jørstad
Hennin Jensen hogger beitsskispor Foto: Ivar Jørstad
Vinduslokker`n. Foto Magnus Wammen
Dørlokker`n Foto: Ivar Jørstad
Hogd beitskispor Foto: Ivar Jørstad
Ivar Jørstad og Henning Jensen hogger til laftestokker. Foto: Magnus Wammen
Til fjøset på middelaldergården Stiklastadir trenger vi dører. Siden tema på studiet i Tradisjonelt bygghandverk ved NTNU i år blant annet var dørproduksjon, ønsket vi å la en del av praksisen dreie seg om dørtilvirkning i middelalder. I arbeidet har vi blitt veiledet på beste vis av Tomas Karlsson, snekker fra Nyköping i Sverige. Tomas har lang fartstid innen tradisjonshandverk, blant annet som lærer i snekkering på Bygghantverksprogrammet ved Institutionen för kulturvård – Mariestad, Göteborgs universitet.
Kyrkhärbret i Älvdalen er et stabbur på prestegården sør for Älvdalen kirke. Det er dendrokronologisk datert til år 1285, og er et av sveriges eldste stående bygg. (foto forf.)
I samråd med Tomas falt valget av forbilde på ei dør som står i Kyrkhärbret i Älvdalen i Sverige. Tomas observasjoner og foto av dører både i kyrkhärbret og andre bygg, Chatarina Asphs Tidigmedeltida trädörrar – En studie av tillverkningsprocessen av fyra dörrblad från norra Dalarna, våre egne observasjoner på ulike studieturer og seminarer, samt Arne Bergs Norske tømmerhus frå mellomalderen har vært viktige kilder og grunnlag for diskusjon om framgangsmetoder og løsninger i arbeidet.
Dørene i Kyrkhärbret i Älvdalen er trolig originale og like gamle som bygget. Begge er satt sammen av to furubord, med labanker som avstiving og hold på innsida og jernbeslag på utsida. Omkring dørene er det dekor som nok også er fra oppføringa av bygget (foto forf.)
Dørene i härbret er begge labankdører, de slår innover i bygget og er satt sammen av to breie furubord. Når jeg snakker om utside og innside mener jeg siden av døra som vender hhv. inn og ut i bygget. Alle mål som er oppgitt i tommer er i norske tommer.
Kort om begrepene labank og labankdør:
Labank er ordet som i dag benyttes om både en innfelt eller utenpåliggende tverrforbindelse på ei dør eller i andre konstruksjoner som møbler o.l. I ordboka står det: «egentlig «bevegelig slå (I)») tverrtre som skal holde flere bord sammen i lem, dørblad eller lignende.» Tidligere har altså ordet i utgangspunktet betydd ei bevegelig slå, men har gått over til i dag å bety en fast sammenbinding i en konstruksjon. Roald Renmælmo benytter oftest begrepet drevspon om denne konstruksjonsdelen, med henvisning til at dette er et begrep benyttet i eldre kilder. Ordet er derimot ikke lenger i bruk i norsk språk og finnes ikke i dagens ordbøker. Arne Berg bruker oftest ordet labankdør om dørtypen, og ordet rekspon om tverrtreet. Også dette ordet er ikke lenger i bruk, men er trolig et eldre begrep. Både ordene drevspon og rekspon kans trolig utifra førsteleddet tolkes til å ha en opprinnelig betydning som noe som er i bevegelse, som også i ordet labank. Drev er trolig likt med ordet drive, og rek trolig beslektet med begrepet reke. Siden rekspon og drevspon ikke lenger gjenkjennes og brukes av folk i dag, velger jeg å benytte ordet som har erstattet disse i norsk både som dagligtale og som faguttrykk; labank og labankdør.
Tillegg 14.05.18, etter innspill fra Kolbjørn Os og Roald Renmælmo:
Ordene rekspon og drevspon (og dragspon) finnes i Ivar Aasens ordbok(Ivar Aasen — Norsk Ordbog med dansk Forklaring (1873)) står det omrekspon: «m. en liden bevægelig Slaa eller Pind, hvormed man kan lukke for en Aabning; f. Ex. paa en Væverskyttel. Berg. Stift, Nordl. (Nogle St.Rekspo). Ogs. kaldet Drivspon, og Dragspon.» Under de to sistnevnte ordene, drevspon og dragspon henvises det tilbake til denne forklaringa for rekspon. Slik jeg ser det kan rekspon ut i fra Aasen vanskelig tolkes som et sammenbindene (innfelt) tverrtre i ei borddør. Med de andre kildene som Kolbjørn og Roald viser til, som rekspon i Norsk Ordbok, muntlige kilder fra Røros og Dividalen, samt i spørrelister om snekkerhandverket i Norsk Folkeminnesamling er det imidlertid annerledes. Her er det nokså tydelig at både rekspon, drevspon og dragspon er benevnelser som spesifiserer et innfelt tverrtre, og at det derfor, som Roald skriver, vil være bedre å bruke om denne typen dør enn labank slik jeg har gjort her. Språk er viktig, og her burde jeg sjekket bedre, og gått til flere kilder. Takk for gode innspill!
Innsiden av den høyre døra i Kyrkhärbret. Her ser vi tydelig hvordan labanker er gradet inn i døra, og vi ser også at døra er tykkest i dimensjon ved labankene. Legg også merke til at det ikke er trenagler som forbinder labanker og bordene i døra (foto: fra Chatarina Asph, Tidigmedeltida trädörrar).
Materialutvelgelse
Dørene vi har som forbilder er i furu, og vi kan nok ganske sikkert anta at dører i Trøndelag i middelalder også ville ha vært utført i furu. Vi ønsket å følge noe av materialene fra skogen til ferdig dør, så vi dro i januar til skogs for å felle og begynne tilvirkninga av borda. Vi hogg og kløyvde ei furu, tilvirket borda til dimensjon, før vi dro dem på snøen ned til vei. Videoen nedenfor viser noe av prosessen:
Materialene vi hentet ut her ble litt små i dimensjon, så vi hentet senere tømmer som var hogd i nærheten av tømrehallen på Stiklestad. Dette kløyvde vi og hogg til dimensjon i tømrehallen. I ettertid ser vi at vi burde vært mer nøye med å velge material. I de originale dørene er det betydelig mindre kvist og jevnere material enn den vi hadde. Større dimensjoner enn de vi fikk tak i denne gang hadde også gjort seg. Originaldøra er omtrent like bred som vår, men er satt sammen av to bord, vi måtte ha tre.
Dimensjonering
Ut i fra Tomas oppmåling av døren i Kyrkhärbret så hogg vi materialene ned til 3 norske tommer tykkelse. Dette er noe over tykkelsen på døra ved labanken. Bordene ble deretter kantet til den maksimale bredde som materialet tillot for å få bort vakant. Emnene fikk derfor en avsmaling rot-topp.
Her er dørborda hogd til dimensjon og kantet. Vi satte dem på høykant oppå hverandre for å se hvordan de passet i lag om om vi hadde fått kantinga noenlunde i vinkel og rett. Vi ser også at furua vi valgte ut ikke var helt kvistfri… (foto forf.)
Hogging av fals
Originaldøren hadde not og fjær i sammenføyningen mellom bordene i døra. Vi vurderte det som klokt å starte med en noe enklere sammenføyning, og gikk for enkel fals i stedet. Det er flere eksempler på fals som sammenføyning både i det norske og svenske middelaldermaterialet.
Eksempel på fals i ei dør i Finnesloftet på Voss. (foto. forf.)
Før vi kunne hogge falsen dukket det imidlertid opp et interessant spørsmål:
Hva gjør de trenaglene?
«Mellan plankorna finns i falsen två stycken tränaglar som är 20 mm tjocka, dess längd går inte att se»(Chatarina Asph: Tidigmedeltida trädörrar). Disse trenaglene som Asph observerte ville vi se nærmere på betydningen av. De er plassert nært labankene, i falsen. Vi diskuterte oss fram til at det er liten sannsynlighet for at disse naglene tilfører særlig styrke til konstruksjonen når døra er ferdig, men at de mest sannsynlig er et hjelpemiddel i tilvirkinga av den. Vi valgte derfor å bore hull og sette inn nagler, slik at vi kunne erfare om de var til noen hjelp. Hull for naglene ble boret med navar.
Trenagler ble satt inn midt i falsen mellom bordene i døra. Hullene ble boret før falsen ble hogd. Plassering av naglene ble risset inn tvers over bordene mens de stod oppå hverandre på høykant. Her er falsen merket på med sotsnor, og hullet bores midt i falsen. Margsida, som blir utsida av døra, er referanse for påmerking av falsen. Falsen er 1″ bred (foto Tomas Karlsson).
Etter at hull var boret og nagler tilpasset hogg vi ut falsen. Bilderekka nedenfor viser noe av gangen i dette arbeidet.
Kanten skvelles
Hjørnet hogges vekk mellom strekene
Det skvelles dypere i skråen
Det hogges vekselsvis fra kant og side
Fals og øks
Her er hull til nagler synlige i falsen
Nå viste etterhvert trenaglene seg å komme til nytte. Etter å ha hogd falsen var det nå enkelt å sette borda sammen igjen for å se om vi hadde truffet godt med falsen. Uten naglene ville vi ikke hatt et fast referansemål å se etter for å kunne bedømme om falsen må justeres. Men naglene gjør at borda kommer til samme posisjon hver gang, og gjør det enkelt å justere falsene. Dette er nok den viktigste oppgaven naglene har, og de holdt også døra godt sammen når vi skulle merke opp for neste operasjon:
Hogging av gradspor
Dybde og vinkel på gradspor ble bestemt ut i fra Tomas og Chatarinas observasjoner. Bredden på gradsporet i dørflata ble risset inn, og vinkel og dybde tegnet inn i sidene av borda. Hogginga beskrives best med fotoserie:
Bunnen av gradsporet var det vanskelig å renske opp med øksa. I dokumentasjonen til Tomas av ei dør som er demontert, så vi så spor etter et redskap som så ut til å ha blitt dratt langs etter bunnen av gradsporet. Vi toilket dette til muligens å ha vært noe som kan ligne på et smalt såtjern.
Her ser vi at bunnen i gradsporet er slettet til med et redskap som ser ut til å ha blitt dratt plant med nokså lange drag. Vi ser også tydelige spor etter øks fra hogginga av gradsporet (foto: Tomas Karlsson).
Vi hadde et såtjern som vi mente kunne gå an til denne jobben, men det var for bredt. Vi slipte det inn til en smalere bredde, og det viste seg å gjøre jobben utmerket, og å gi spor som lignet mye på de vi så på bildene av døra i Mariestad.
Såtjern (foto. forf.)
Bunnen av gradsporet renskes (foto Tomas Karlsson)
Blir bunnen plan? (foto Tomas Karlsson)
Labanker drives inn
Labankene ble hogd til av materialer vi hadde liggende, og som var tørket betydelig mer enn materialene i dørbordene. Labankene ble hogget etter mål fra gradsporet, men betydelig lengre i kileformen slik at det kunne drives hardt inn i sporet.
Labankene ble drevet hardt inn i gradsporet med klubbe. Om de i utgangspunktet virket noe spinkle, fikk vi en annen oppfatning når de ble drevet på plass. Dette ble veldig stabilt og kraftig (alle foto forf.)
Døra hogges og pjåles til dimensjon
Siste operasjon var å hogge til døra på lengden og i tykkelse. Vi ønsket ikke å kappe bordene til riktig lengde før døra var ferdig føyd sammen. Såpor på originale dører viser at de er hogd til fasong til slutt. Det kan fort bli små forskyvninger, særlig i starten av bygginga, så det er bedre å kappe avslutningsvis.
Døras høyde ble målt opp og risset inn, før den ble stilt på høykant på siden og kappet (foto forf.)
Som nevnt over er døra smalnet inn i dimensjon i endene og på midten. Siste spor i overflata på originaldøra er fra det som med stor sannsynlighet er en pjål. Sporene etter denne vises godt på frottagen under:
Frottage som er gjort over labanken på døra i Kykrhärbret. Her ser vi tydelig pjåplspor, og vi ser også at disse går sammenhengende fra dørbord til labank. Døra er altså formet etter at labanker er drevet inn (frottage Tomas Karlsson).
Om man først har grovhogd for å pjåle til slutt er usikkert. Vi prøvde begge deler. Det var ikke svært mye virke som skulle fjernes, så å ta alt med pjål var fullt gjennomførbart. Men det skadet heller ikke å ta noe med øks først. Tidsmessig var det nok lite som skilte. Et referansespor for dybden ble hogd på midten av døra til å begynne med, noe som gjorde det litt lettere å arbeide inn mot midten.
Utsida pjåles (foto forf.)Spor hogd etter midten av døra for å ha en referanse på dybde, og for å gjøre det enklere å arbeide inn mot midten (foto forf.)Kai har tatt frem skrubb-pjålen 😉 (foto forf.)Viktig å gjøre deler av arbeidet i tidsmessig bekledning og omgivelser… (foto: Arnstein Indahl).Ferdig dimensjonert innside av dør. Masse fine pjålspor, som på originale dører (foto forf.)Som på originalen går spora etter pjålen også over på labanken (foto forf.)
Døra er nå satt til tørk i tømrehallen, i påvente av at fjøsen skal ferdigstilles så både dør og fjøs etterhvert blir å finne ute på tunet på Stiklastadir.
Takk til Tomas Karlsson for fine og lærerike veiledningsdager på Stiklestad!
I uke 7 og 8 hadde vi vindusmaking samling på Norsk Folkemuseum med Hans Andreas Lien som veileder. Hans Andres er tradisjonshåndverker fra Dokka, og har laget kopier av de gamle vinduene i huset sitt med bare håndverktøy, han har også lagd de av granmaterialer. Hans Andreas har også studert bygningsvern som etter- og videreutdanning i Oppland på tidligere Høgskolen i Sør-Trøndelag og var gjennom et omfattende kurs i snekring av vinduer med handverktøy der.
Vi skulle lage tre to-rams vinduer til snekkerverksted delen av «snekkersmia» som vi har bygd og skal bli et formidlingsverksted på museet. Link til tidligere blogpost om prosjektet.
Granmaterialene vi brukte, skjærte vi i mars-april 2017 og hadde fått nesten et år med utetørk. Rett over nyttår la vi materialene til vinduet inn i en oppvarma smie. Etter en måned var det kommet ned i henholdsvis 12-14% på ramme og karm-materialen.
Vi splittet opp materialene til karm, ramme og sprosse ei uke før det skulle brukes. Hans Andreas ville gjerne at det kunne være opp til ½ tomme overmål for å ha justeringsmonn når det «ville» slå seg. Det var også viktig at materialen ikke blei stablet-men stod fritt opp og ned, sånn at det fikk gå mest mulig fra seg. Det var viktigere at det vrei seg nå! enn når det var kommet inn i ramma.
Emner til ramme, sprosser og karm ferdig kappet opp, og grov dimensjonert, klar for en uke med å få sparket fra seg inne i oppvarmet verksted. Foto. Magnus Wammen
Vi begynte med å justere ned materialene med øks, sag eller høvel. Her var det hele tiden ting å vurder med tanke på å lese hva som ligger i emnet, og ha i mente at når en begynner å jobbe med materialen vil det kunne utløse spenninger ettersom man høvlet seg inn på riktig dimensjon.
Virkeslære
Under tørk vil yteveden tørke mer enn kjerneveden, og når en får ca. 0.2-0.3% lengdereduksjon vil det kunne dannes indre spenninger mellom disse.
Tennarved krymper mer på lengda enn normal ved, og den vil gi noe bøying/kantkrok i emnet, avhengig av hvor i emnet tennar`n ligger. Det samme er det med ungdomsveden (de første 15-25 årringene) har en større lengdereduksjon enn normalveden som vil gi emnet en bøyning/kantkrok. Ungdomsveden er uansett noe som vi vil skygge unna
Motsatt er det, om en side av emnet har mye kvist vil den få mindre lengdereduksjon enn den normale veden på andre siden av emnet og vi vil få en bøyning/kantkrok derretter.
Vridning av emnet er også en utfordring, og det er fordi vedcellene står skråstillt, og når en får en tørk som reduserer cellebredden vil emnet vri seg siden de står på skrå. Om en har et tre som har varierende vridning i hele stammetverrsnittet, vil det ofte stå imot hverandre, og vi får en mer stabil stokk, når det gjelder små emner som vi jobbet med, hadde ofte hele emnet vridde fibre og gir vridning i emnet etter nedtørking. Mye av emnene til vinduene og tømmeret generellt i bygningen, var venstrevridd, og hadde således en del vridning. Det er en vanlig oppfatning at høyrevridd tømmer gjerne er venstrevridd i ungdommen, for så rette seg ut i stammeveden, for deretter å bli høyrevridd ved høg alder. Men mot venstrevridd tømmer som har et ofte dårlig rykte er det at vridningen er gjerne venstre fra hele ungdommen og hele treets levealder, noe som gjør at man ikke har den marmoreringseffekten med at fibrene står i opposisjon til hverandre, men fibrene vil alle jobbe i samme retning, og vi vil i så fall få en større samla vridning når trevirket tørker.
Når en tar ut emnet av planken, er det fint å legge merke til hvor disse elementene er, og sage vekk ungdomsved, eller kappe emnene mellom partier av urolig ved eller stor kvist, stor kvist som vil komme ut i fals og profil er også fint få bort.
Når vi begynner å dimensjonere emnet ned til ferdig mål, er det lurt å vurdere emnet en gang til, med tanke på høvelretning o.l. En grovstillt skrubbhøvel kan ved første høveldrag rive opp veden så mye at det ikke lar seg rette vekk igjen. Så ved særlig urolige og kvistete emner kan det være lurt å ta fram en høvel med sponklaff og sette den så nær eggen som mulig. Det hjelper også mye mot utrivning å ha skarp egg.
På emner med vridning blei de retta av ved hjelp av siktestikker. Bøyning mellom disse to flatene blei kontrollert med en rettholdt, eller ved å holde de mot kanten på høvelbenken, eller å sikte langsetter emnet.
Referansemerker: Margsiden blei retta først og fikk et referansemerke. Margen blei oftest sentrert imot kittfalsen. Et annet moment som jeg har tillagt meg, er at jeg setter opp høvelretning på emnet. Fordi når en kommer tilbake og skal pusse over ramma eller bygningsdelen til slutt, veit jeg retningen jeg skal høvle slik at jeg ikke river opp mer med motvedshøvling.
Her er noen eksempler på merke av referanseside. De to til venstre er tradisjonelle referansemerker. Det til høyre er et merke som er etter David Charlesworth, som også indikierer høvelretning. Her er det at man høvler mot venstre i bilde. Foto. Magnus Wammen
Tennarspon:
Når en høvler tennar kan høvelspona bølges seg annerledes enn normal ved.
Her ser vi klart forskjellen mellom tennarside på venstre og normalved på høyre. Foto. Magnus Wammen
Tømmer til vindusmaterialer:
Det Hans Andreas ofte ser etter til tømmer til vindusmaterialer han henter utifra skogen, er gjerne ett gammelt tre fra 120 år og oppover, lite granbar – antakelig større kjerneandel – mindre næringsinnhold i veden og roligere ved. Ett sirkelrundt stammetverrsnitt har som regel roligere ved, og er derfor en stor fordel. Det er i utgangspunktet førstestokken han vil ha til snekkermaterial, og da gjør det ikke så mye hvordan kvistmengden og kvistkarakteren er lenger oppover i treet. Om det er gankvist, toppknekk eller kløft ovenfor førstestokken gjør lite, da dette i liten grad påvirker førstestokken (så lenge råten ikke har gått for langt ned og påvirker emnene som skal brukes). Ett tre som har fått en skade der den har redusert barnålmengden ved f.eks en toppknekk har han erfart at har større kjernevedandel, antakeligvis fordi næringsbehovet blir redusert. Tette, jevne åringsbredder er best, dette får en gjerne ved at treet har hatt redusert vekstvilkår (sol og næring) gjennom hele veksten, ett tre som har startet som en understander, men som har kommet seg opp og frem jevnt og trutt. Ett slikt tre vil som regel strekke seg til værs etter sollyset og gir også lite kvist nederst. Løst ytterste lag med bark, gjerne skilling eller seddelbark. Ikke så altfor dype porer i oppsprekkingen i barken fordi dette ser ut til å indikere rask vekst.
Vindusemne tre fra Skoger, Drammen. Foto.Magnus Wammen
Sirkelrundt stammetverrsnitt, javn vekst, skillingsbark. Nam nam! Foto.Magnus Wammen
Så det ideele treet er en gran med alder 120 år++, lite granbar. 10-12 tommer brystmål. Veldig lite kvist de 2,5- 3,5 nederste meterne, sirkelrund stamme og rett, javn tilvekst og har stått nokså flatt – lite tennar. Helst ikke årringbredde større enn 1mm. Link til tømmerhogsten for prosjektet, Her
Her er studentane på teknisk bygningsvern samla i Karasjok. Med seg har dei også nokre elevar frå byggfag i Karasjok, tilsette på museet i Karasjok, veiledarane Siv Holmin og Arne Graven. Med på biletet er også forelesarane i bygningshistorie Ingebjørg Hage, Lars Børge Myklevold og Mia de Coninck. Foto: Roald Renmælmo
For fyrste gong har bygningsvernutdanninga på NTNU gjennomført ei studiesamling i Finnmark. Ein av studentane på studieretning teknisk bygningsvern bur og arbeider i Karasjok i Finnmark. Han har som regel hatt lang reise når han skal på studiesamling. Denne gongen samla vi alle studentane på hans heimebane og arbeidsplass; Sámiid Vuorká-Dávvirat i Karasjok. Museet har ansvar for ei samling med bygningar i eit friluftsmuseum som vart flytt dit på 1950-talet. Dei fleste av desse bygningane er automatisk freda samiske kulturminne. Det gjeld også fjøset frå elvesamegården Jávrebaijnjárga i Valjok i Karasjok kommune. Denne fjøsen er under restaurering og høvde godt som objekt for arbeidet til studentane på samlinga.
Fjøset frå Jávrebaijnjárga slik det står i dag på museet i Karasjok. Lengst til høgre ser du studentane som er i sving med dokumentasjon av detaljar. Foto: Roald Renmælmo
Måndag 12. mars møtte studentane opp på museet og vi gjekk i gang med å kartlegge kva som må til av tømmer og material i samband med restaureringa. Det meste av veggtømmer og bord i bygget er produsert med handsag. Det kan ha vore bygd av lokalt tømmer frå Valjok der garden sto tidlegare, men mest truleg er tømmeret hogd enten i Anarjokkdalen eller Karasjok og fløta ned elva til Valjok. Vi valte å leite tømmer i skogen i Karasjok. Då fann vi fram til eit område der furuene hadde nokolunde tilsvarande dimensjon som det som var brukt i fjøsen. Som veileder hadde vi med oss dendroøkologen Andreas Kirchhefer frå Tromsø. Saman med studentane undersøkte han veksemønsteret i materialen i fjøsen. I ein av veggstokkane vart det teke ein boreprøve for å studere årringane i detalj. Når vi kom ut i skogen tok vi tilsvarande boreprøvar av furuene der for å sjå om det stod i forhold til materialane som var brukt i fjøsen.
Når vi hadde funne stokkar som høvde til dei materialane vi trong så hogg vi dei og drog dei fram frå skogen. Felling, kvisting og kapping vart gjort med hoggarøks. Tømmeret vart så frakta fram til museet sitt område der vi hadde gjort klar to handsagstillinger og handsager til å få saga materialen. Dei fleste stokkane var til veggstokkar på ca 5″ tjukne. Då saga vi to bakbord på sidene. Bakborda gjekk enten til ytterkledning til stavdelen av fjøset, eller til taktro. Det var dimensjonen på stokken som avgjorde om det ble det eine eller det andre.
Studentane er i fullt arbeid med å sage materialar. I bakgrunnen har vi reist nokre av borda og plankane som er produsert. Foto: Roald Renmælmo
Samlinga i Karasjok var ei kombinert samling for både faget tradisjonsfaglig utøving 3 og faget bygningshistorie 2. I bygningshistorie hadde vi ein serie med førelesingar med fokus på den nordlege landsdelen. Andreas Kirchhefer forelas om dendrokronologi som redskap i bygningshistorie og hadde døme frå daterte bygg i landsdelen. Eg hadde forelesingar om handsagtradisjonen i Karasjok med utgangspunkt i eit dokumentasjonsprosjekt som eg gjorde i 2005. Vidare viste eg bilete frå arbeidet med å byggje gamme i Devddesvuopmi i 1993.
Lars Børge Myklevold frå Sametinget si forelesing hadde tittelen; Hva er samisk byggeskikk? Her viste han døme på kva typar av bygningar som kan vere samiske. Mia de Coninck si forelesning, Det samiske bygningsregistreringsprosjektet, bruk av historiske kilder, resultater og utfordringer, viste korleis Sametinget har arbeidd systematisk for å kartlegge samiske bygningar. Eg heldt ei forelesning om skjelterbygg av ulike slag. Siv Holmin viste døme frå restaureringsarbeid på eit freda samisk bolighus på Middagsmoen i Sørreisa. Dette som utgangspunkt for ei veldig fin drøfting om restaureringsmetodar, verneverdiar og bygningsvernprosessen. Då hadde vi med oss Lars Børge og Mia frå Sametinget som kunne svare godt og utfyllande på spørsmål frå studentane. Det var kjempeflott å få slike bidrag på samlinga.
Nest siste dag på samlinga hadde Ingebjørg Hage tre flotte forelesingar med fokus på byggeskikken i landsdelen. Den fyrste med utgangspunkt i ei bestilling på å seie noko om kvænsk byggeskikk. Ingebjørg var litt meir nyansert enn det, og snakka og viste bilete med døme på korleis ho har funne slektskap med bygningstypar og bygningsdetaljar i Nord–Noreg, Finland (Nord-Sverige) og Russland. Særleg i Karelen verkar det å vere ein del spennande å finne. Neste forelesing var om gjenreisingsarkitektur, eit tema som Ingebjørg har arbeidd med i si doktoravhandling. Dette er historia bak bygningsmiljøa på dei fleste tettstader og bygder i Nord-Troms og Finnmark og viktig for å forstå byggeskikken i desse områda. Til slutt fekk vi ei forelesning om den nordnorske stuehagen, også eit emne som Ingebjørg har arbeidd mykje med. Her fekk studentane kjennskap til eit emne som vi gjerne er i berøring med når vi restaurer gamle hus, men som få har vore merksame på.

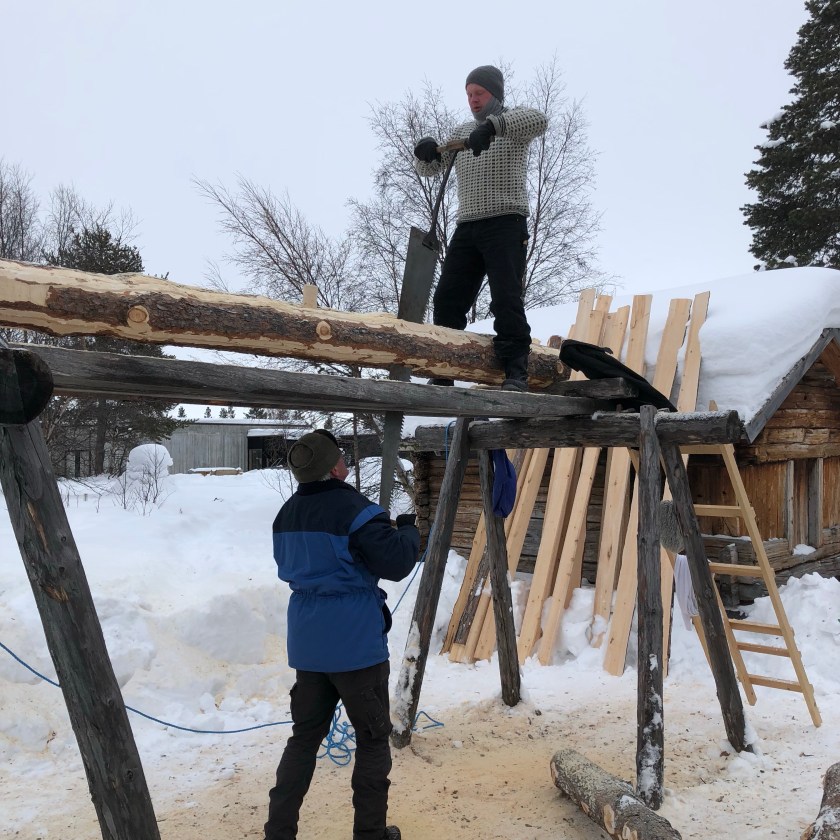

I vinterkulda i Karasjok var det fint å halde på med handsaging fire av dei fem dagane vi var samla der. I løpet av samlinga fekk studentane øvd seg såpass på saginga at det gjekk ganske radig unna med produksjonen etterkvart. På fredagen var det ikkje mange stokkane att å sage før vi rekna med å ha omlag det vi trong til å gjere restaureringsarbeidet. Fram til neste samling i veke 23 skal student Bror Ivar i Karasjok arbeide vidare med restaureringsarbeidet. Målet er å bli klar slik at vi kan tekke taket med never og torv i løpet av veke 23.
Vi på læringsarena Sør-Troms Museum har begynt å kløyve stokker og hugge subord til stavkirken. De fleste på skipet skal være nesten 7 meter lange, kantet til så å si ren al, og helst holde 35 cm i topp. Det er altså snakk om ganske grove stokker.
Haltdalen Stavkirke burde egentlig kalles en «bordkirke», ut fra handverkerens perspektiv. Kanskje viser navnet «stavkirke» vel så mye til veggstavene (eller veggtilene) som hjørnestavene. Veggstaver er ordbruk fra Stavkirkeprekenen i Gammelnorsk homiliebok. Det er i hvert fall veldig mange bord og tiler. Det virker også som regel å være snakk om førstebord, det vil si at man bare får ett bord fra hver halvkløyving, to fra hver stokk. Med andre ord er det svært mange stokker som skal kløyves og mye material som går til spille om man skårer og lomper.
Så hvorfor hugger vi ikke alltid flere bord fra samme halvkløyving. Hva de klarte i middelalderen er vanskelig å si. På studiet har vi forsøkt flere forskjellige metoder for å kløyve ut andrebord. Det lar seg gjøre, men jeg synes det er krevende og kan gi litt uforutsigbart resultat. Grunnen er at når vi kløyver en stokk i to utnytter vi margstrålene i veden til å kløyve inn til margen fra to sider. Når du kløyver andrebord må du derimot tvinge kløyvingen, enten ved å borre hull, eller ved å aske fra sidene, kløyve fra enden og kappe bånd.
Et annet problem er kvister. Når man skal kløyve en stokk orienterer man den som regel med kuven opp slik at man kan snorslå beint over der man tror margen går. Det er som regel forenelig med det å planlegge slik at man unngår store kvister i bordet eller får de så små som mulig. Man slipper i hvert fall å kløyve på tvers av kvister når man kløyver til marg. Det er derimot ikke mulig i andrebord. Så med mindre det er veldig fine stokker blir det mye tyngre å kløyve og å unngå store utrivinger.
Mens vi arbeidet med subordene poengterte Roald Renmælmo at det er nokså lite spor etter skåring i middelaldermaterial. Det kan skyldes at materialene ofte er veldig fint bearbeidet. Allikevel fikk det meg til å fundere på om det ikke også kunne skyldes en alternativ framgangsmåte for å fjerne baken. Jeg fikk en idé om at man kunne hogge slik man gjør på en mønekjøl, det nederste subordet eller slik det trolig er gjort på raftene i stavkirken. Altså i en slags «L», eller 90 graders vinkel på hver side av baken slik at det som står igjen så og si er et ferdig emne som kan kløyves ut. Da vil bredden på kløyven reduseres, og kløyven på tvers kan følge en åring.
Vi begynte å diskutere metoden og så flere fordeler. Det blir lettere å styre denne typen kløyving unna store kvister. Det er ikke nødvendig å skåre og lompe (med mindre det er en del av stokken man ikke vil kløyve). I den frosne geitveden jobber man mer lett på langs med veden. Og begge emnene kan i teorien nesten hugges ferdig og vil holde seg stabil og uten svikt helt til man skal kløyve. Etter det gjenstår bare litt myk al i midten av førstebordet og én eller to sider av andreemnet.
Det første forsøket jeg gjorde gikk veldig bra. Jeg hadde over 1 tomme sikkerhetsmargin inn til bordet, men i det tilfellet hadde jeg ikke behøvd noen. Kløyven gikk så og si perfekt. Dette skyltes nok delvis mye tennar i baken og et fint emne. Jeg ble hindret av været fra å forsøke videre på en 7-metring. Det ble for kaldt til å kløyve. Derimot hadde jeg en fin toppende på litt over 3 meter tilgjengelig, og siden den hadde mye al var den fin å hogge på i kulda. Nesten alle bildene er fra dette andre forsøket.
Denne gangen gikk jeg mer systematisk fram og dokumenterte med bilder. Jeg hogde margsiden på halvkløyvingen rett. La den i vater på flasken og loddet en strek opp i begge ender. Her tror jeg det kan være en fordel å sentrere merkingen om margen i hver ende om man har nok ved, ikke toppen av ryggen på stokken, for en mer kontrollert kløyving senere. Så bestemte jeg bredden på andreemnet, i dette tilfellet 4 norske tommer, og merket i begge ender.
Huggingen videre er veldig lik hogging av medfar og asking, men man kan gå på ganske mye hardere. En blanding mellom 45 grader og rett med veden, for å få ut i bunnen. Jeg mener planet ned mot bordet burde hugges først, siden denne kanten er svakere, slik at det ikke sprekker ut. Jeg syntes også det var best å hogge seg helt ferdig i et plan før man begynte på neste. Da kan man hogge fulle raster og det blir lettere å få ut veden.
Når man skal hogge rett er spørsmålet hvor nært man tørr å gå bordet før kløyven. På det andre forsøket hadde jeg ingen sikkerhetsmargin på sidene, men startet kløyven fra enden rundt en kvart tomme ut fra bordet. Dette var litt optimistisk og det ble merker etter kløyven i bordet. Neste gang kommer jeg til å hugge rett i geita til bordet, men sette igjen litt inn mot kløyven. Andreemnet tror jeg trygt kan hogges som i dette forsøket.
Siv Holmin hjalp meg med selve kløyvingen i det andre forsøket. Når man starter kløyven fra enden virker begynnelsen å være veldig viktig. Det blir vanskelig om den må rettes opp. I det andre forsøket begynte kløyven veldig dårlig. Jeg startet den for nært bordet og passet ikke godt nok på avstanden. Kløyven ble i tillegg styrt ned i bordet av en kvist som var noen centimeter inn i emnet. I tillegg burde jeg sett at fibrene i andreemnet svingte ned i bordet på midten av stokken.
Jeg har en vei å gå med å forstå denne typen kløyving. Slik jeg ser det er det i hovedsak tre store elementer som spiller inn på kløyven. Retningen på fibrene, siden kløyven på langs med stokken vil forsøke å styre etter disse. Hvor margen ligger, siden kløyven sideveis vil forsøke å styre etter vridningen i veden, langs med åringene ned mot bordet. Eventuelle kvister, siden de kan rote til de to overnevnte. Et poeng er at det trolig er tryggere om halvkløyvingen har litt kuv ut, slik at fibrene ikke styrer inn på midten av bordet. Det kan askes sideveis inn hvor det skal kløyves for å gjøre bredden på kløyven så liten som mulig. Uansett kan nok de fleste problemene unngås med god sikkerhetsmargin.
Andreemnet som kommer ut av en slik kløyving vil ha ren kantved og skal dermed sprekke lite. Den vil også være av veden som var lengst ute i tverrsnittet på et stort tre, altså der moment-kreftene i stammene var størst, økende ned mot rota. Det er lett å tenke seg at dette gir gode egenskaper til de smekre åsene og sperrebindene i stavkirken.
Når vi har undersøkt Haltdalen Stavkirke på Sverresborg, som er forbilde for stavkirken vi bygger, har det sett ut som deler av sperrebindene har kommet fra langt ute i tverrsnittet på større trær. Vi har studert dette på oppfordring fra Roald Renmælmo som tidligere har sett slike åser, blant annet i middelalderkirken på Værnes.
Akkurat hvor mange slike emner det er i Haltdalen Stavkirke, og hvor de er; oversperrer, undersperrer, hjelpesperrer, hanebjelker, åser, mønsåser, nagler, spon, ramtre, gavelsperrer eller tverrstavliner vet vi ikke ennå. Vi vet heller ikke hvordan disse i så fall er kløyvd ut. Metoden over er bare en hypotese. Et faktum er derimot at det er veldig mange flere bord enn åser og sperrebind i kirken, så det ville være rart om man ikke utnyttet baken til noen få, fine stokker.
Andreemnet fra det første kløyveforsøket.
Andreemnet fra det første kløyveforsøket.
Andreemnet fra det første kløyveforsøket.
Jeg tenker uansett det er usannsynlig at det bare har vært en metode, siden hver stokk er så forskjellig. Til syvende og sist kan man argumentere fra at de i middelalderen sparte, til at de var effektive og hadde mange store fantastiske trær. Hvem vet. Det eneste vi vet er det vi ser i originaldelene på Sverresborg, og nå vet i hvert fall jeg om en del nye ting jeg skal undersøke neste gang jeg er der.
Da reiste konstruksjoner kom opp som tema på tradisjonelt bygghandverk ved NTNU, så var vi ikke i tvil om at det måtte bli et grindbygg. Omtrent på samme tiden tok Ryfylke Friluftsråd kontakt med Ryfylkemuseet med et spørsmål om vi kunne sette opp en bygning som kunne brukes som grillhus for båt og kajakk reisende. Det eneste kravet de hadde var omtrentlig størrelse og at det skulle være et bygg med rot i lokale tradisjoner. Vi begynte da med å reise rundt i distriktet å se etter bygg som vi kunne bruke som mal/ forbilde under byggingen. Det vi så etter i et bygg var at det var tilnærmet lik størrelse, ikke gjort for store reparasjoner, gjerne urørt og helst en viss alder. Vår faglige veileder, Trond Oalann, var med på letingen etter et potensielt bygg.
På garden Randa på Randøy i Ryfylke stod det et vognhus i stav som holdt omtrent akkurat størrelsen, hadde veldig smekre dimensjoner, tilnærmet urørt og så ut som om det var reist av noen som hadde peiling. Dette bygget ble vår mal for nybygget på Rossøy
Etter oppmåling ble det laget ei kappliste med tanke på hente det vi behøvde av materialer. Siden dimensjonene i vognhuset var veldig smekre så prøvde vi å finne tilsvarende for å kunne gi bygget samme lette utrykket. Det er en god øvelse å gå i skogen og prøve å finne liten nok dimensjon, fort å ta litt for stort og ende opp med å forandre slutt utrykket. Staver, stavlegje og slindre er rydd ned til dimensjon men fremdeles med vannkant og det samme er noen av neglingene.
Sammen med Trond Oalann ble vi enige om å hogge det sammen på «hordamåten» hvor man hogger sammen langveggene først og tar reisene til slutt. Her lokalt i Ryfylke så er det motsatte vanlig, først hogger man sammen reiså med kroband, deretter tar man langveggene med neglinger og skråband. Vi satte oss ned før vi startet og prøvde å lage en plan over arbeidsrekkefølgen slik at vi måtte tenke gjennom hele prosessen før vi startet.
Tenkt arbeidsrekkefølge for Vognhus Randa.
Sortere material til stavlegje og slinder.
Bearbeide stavlegje.
Måle tynneste slinder.
Bestemme grøyp, mellomrom mellom øyrene.
Lage skant for grøype.
Bestmme overkant slinder i staven med utgangspunkt i topp stavlegje.
Merke/nummerering av stav/slinder.
Ta ut for grøype og tilpasset slinderhøgde.
Ta ut sete for slinderen i stav.
Legge ut stavlegje på avbindingsplass.
Legge ut stavane og vinkle/ vatre de.
Kontroler inndeling av sperr.
Felle øyrene ned i stavlegje uten kloss.
Merke på høgda for slinder på stavlegja.
Negling og skråband.
Merking/numerering av delene.
Snu stavane slik at
Utside opp på den som skal ha kledning.
Innside opp på den opne gavlen.
Legge slindrene oppå stavene for merking/parralellforskyving.
Felle inn kroband.
Merking/numerering av delene.
Lage sperremal etter 5/8 dels reising (37°)
Borre for toll.
Produsere sperr
Lage hakk for sperr i stavlegje.
Merking/numerering av delene.
Prøvemontering/reising av bygget og utorhakk for slinder i underkant stavlegje.

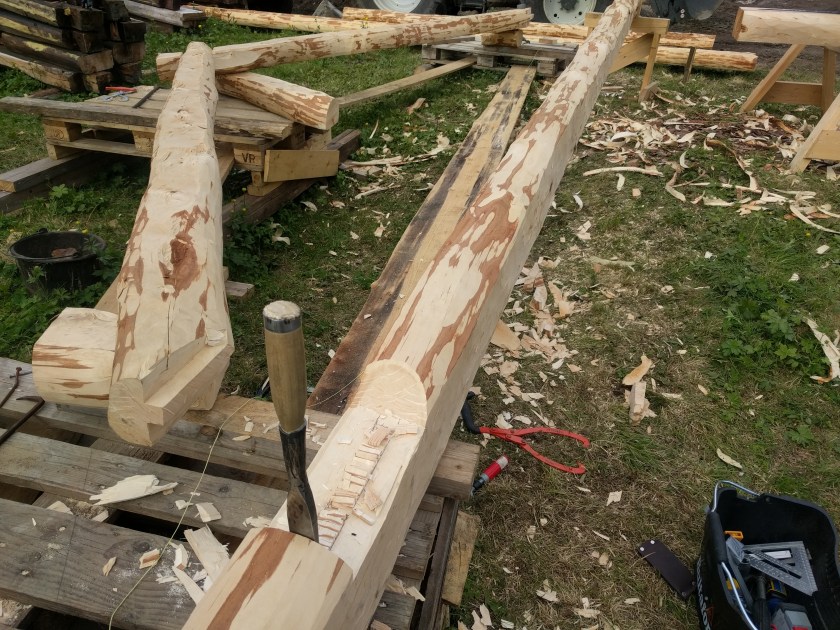

Vi prøvde forskjellige måter å ta ut grøypa på. Man kan bruke rammesag og grindsag eller bare øks. Ved bruk av øks så er det lettest og bore med navar først i bunn av grøypa slik at veden slipper lettere i bunn, det blir og flere vendinger av staven ved bruk av øks.
Vi brukte en avbindingsplass for å vinkle og vatre stavene og å få rett skreving. Feller øyrene ned i stavlegjå og feller ned neglinger og skråband. Vi borra og alle naglehull på avbindingsplassen.
Sven Hoftun i arbeid.
Når langveggene var ferdige plukket vi dem ned og gikk i gang med å hogge sammen reiså. Vi brukte en lekte som mal på avstanden opp ved øyrene og vinklet staven. Merket så øyrene over på slindrene.
Når langveggene var ferdige plukket vi dem ned og gikk i gang med å hogge sammen reiså. Vi brukte en lekte som mal på avstanden opp ved øyrene og vinklet staven. Merket så øyrene over på slindrene.
Når de tre reisene var hogd sammen prøve monterte vi reise og felte stavlegjå ned i slinder.
Deretter startet vi med uthogging av sperrehakk og produksjon av sperr. En ting som er spesielt med originalbygget er at den ytterste sperren er trukket inn over øyra på staven.
Når sperrehakkene var på plass tok vi sperremalen som vi laga når det første reise var hogd sammen og begynte å produsere sperr.
Når sperrehakkene var på plass tok vi sperremalen som vi laga når det første reise var hogd sammen og begynte å produsere sperr.
Denne løsningen på klauv og tapp er ikke vanlig her lokal, normalt så blir alle tatt ned til tynneste sperr i toppen før det blir laget klauv og tapp. Denne metoden gjør at dimensjonsforskjell ikke gjør noe. Alt kan og sages ut, det er bare i bunnen av klauva som man må bruke hoggjern.
Under prøvemonteringen blir alt merket og det blir boret for toll og det blir innfelt to skråband i takflaten.
Så er det bare å få bygget fraktet til stedet det skal stå og reise det. Handsteiner var allerede på plass.Montering av bygget tok i underkant av tre timer innbefattet bæring opp fra kaien.
Ferdig bygg på plass
Bygget har en grunnflate på 3,6m x 6,6m. Det skal tekjast med hedler og kles tett på gavlen som vender fra sjøen og halve langveggene.
Fra venstre: Henning Jensen, Magnus Wammen, Terje Planke. Foto: Ukjent.
I de siste ukene har Magnus Wammen og undertegnede hatt fokus på å få tett tak, og avviklet riggen, på Heimtveiten. Dette innebar å få på plass sperrene, skjære/tælje og nagle fast tro, never og torv. I dette innlegget skal jeg fortelle litt om «raftlåsnovet», og løsningen vi valgte på nevertekkingen.
Raftlåsnovet
Mellom raftstokker og røstmødrene på Heimtveiten er det brukt et spesielt nov, som vi ikke har vært borte i før. Utbredelsen av denne varianten er for meg ukjent, men på de restaureringsprosjektene jeg har arbeidet med til nå, har jeg ikke vært borte i denne varianten.
Novet er en kombinasjon av novene på resten av stallen, men med en svalehale, i tillegg er den gjort skrå i bunnen av novet, Svalehalen er ikke flat, som i en vanlig forbindelse, men skrår kraftig ut mot utvendig veggliv.
Oppsåta i raftstokken:
På innsiden av oppsåta er det hugget omtrent 2 tommer bredt, og på halv høyde. I tillegg var det hogget en kinning på innsiden. Fra oppsåtas innside er det så hugget både skrått utover, som en svalehale, ca 4 tommer i bunnen, ved vegglivet, og skrått nedover, slik at det blir et fall, det er ikke hogget kinning på utsiden.
Oppsåta. Foto: Magnus Wammen NF
Underhogget i røstmora:
På originalstokken var det ikke hugget kinning på innsiden av raftlåsen.
Innsiden av underhugget i røstmora på originalstokk. Foto: Henning Jensen NFUnderhugget fra siden, stokken vendt rundt. Foto: Magnus Wammen NF.Låsen sett rett over fra underside. Uttaket til høyre er for bjelkelag til loftslemmen. Foto Magnus Wammen NF.Røstmora på plass. Foto: Henning Jensen NF.
Teori:
I og med at mye av mye av enden på røstmora hogges vekk, gir denne typen nov ekstra mye ved i halsen på røstmora. Fallet på garpehogget er ganske parallelt med takfallet på røstene. I tillegg gir den svalehaleutformede halsen en veldig god sikring mot at raftstokken skal bli presset ut av kreftene fra sperrene ved høy taklast. Setesdal er et svært snørikt område, og kanskje er det utformet slik, for å gi ekstra god støtte ved takfoten, når taklasten blir stor.
Etter en gjennomgang i resten av Setesdalstunet, ser det ut til at 3 av 6 uthus i tunet, har denne raftlåsen. Er det noen som har vært borti dette novet? og eventuelt kjenner betegnelsen på dette? Raftlås? Raftsluk?
Nevertekking på Heimtveiten.
I uke 24 hadde vi tekkjardugnad på stallen, med tradisjonbærer Anders Dalseg som mentor. Han hadde med seg Eivind Dalseg og Knut Erik Paulsen fra Setesdal. Anders har åpnet, og satt i stand mange nevertak i Setesdal, og bidro med mye erfaringer og kunnskap om nevertradisjoner i Setesdal.
Vi la 6-7 lag never på taket og to lag torv på toppen, første lag med graset ned, og andre lag med graset opp. Hverken Magnus Wammen eller undertegnede har mye erfaring med legging av rene nevertak, og vi lærte veldig mye i løpet av disse dagene.
Mye av jobben var sortering av neveren, både på lengde og kvalitet. De lengste flakene sparte vi til å legge over mønet. Never til takskjegget, som skal krølle seg, sorterte vi ut den fineste kvaliteten. Anders ville ha gul, «læraktig» never til dette, uten kvist og «vekstfeil», og ikke for tynn. For å holde orden på lagene, sorterte vi neveren til takflatene på lengde, slik at rastene ble lagt med samme lengde. Vi hadde mye never på ca 50 cm, og da la vi med 3 tommers opptrekk for hvert lag, jevne raster i overkant, og 2 tommer sideveis overlapp, som vi vekslet på for hver rast. Dersom vi gikk over fra 50 cm til kortere never, la vi en rast uten opptrekk, for å sikre at vi fikk 6-7 lag hele veien. Kvaliteten på neveren varierte, vi hadde til rådighet never fra både Lierne og Setesdal. På takflatene passet vi på å bruke 2 dårlige flak som 1, og var det hull, kunne vi legge en ekstra under hullet, veldig dårlig never brukte vi opp, som et slitelag på toppen, mot torva.
3 tommers opptrekk, 2 tommers sideveis omlegg. Til venstre Knut Erik Paulsen, til høyre Eivind Dalseg. Foto: Henning Jensen.
Under krokene la vi 3 lag, 1. lag med kvitsiden opp, ca 3 tommer på utsiden av taktroa, denne skulle være så tykk som mulig, deretter 2 lag over dette. Lag 2, ca 1 tomme utenfor lag 1, og lag tre 1 tomme utenfor lag 2.
1 lag med kvitsida opp, både på raftet og langs med takskjegget, på røstet la vi den ca 1 tomme utenfor vindskia. Foto: Henning JensenLøsning under torvholdskrok. Resten av lagene la vi over kroken. Foto Henning Jensen.Ca 1 tomme uttrekk for hvert lag. Foto Henning Jensen.
Vi la oss helt opp mot mønet, og valgte kortere never på de øverste rastene. Til slutt la vi 5 lag never over mønet, som var kortere og kortere for hvert lag, også her med 2 tommers omlegg, vekslet for hvert lag.
Øverst til venstre: Løsningen langs røstet, 1 lag med kvitsida opp, en tomme utenfor vindski, på tvers, de neste 6-7 lagene langs med taket med kvitsida ned. Foto: Henning Jensen
Øverst til høyre: Løsning over mønet. Foto: Henning Jensen
Nede: Neverkanten langs takskjegget. Foto: Henning Jensen
Stallen hadde yfsingestein på kantene, dette hadde vi ikke på lager da taket ble tekket, men vi får et lass fra Setesdal i høst. Da blir torva langs røstet erstattet med stein.
Sør-Troms museum bygger en middelaldergård på Trondarnes i Harstad, kalt allmenningr som betyr felles møteplass. Dette er en gård som skal brukes til formidling av livet og folket som levde i middelalderen. Det skal settes opp 5 bygg på gården. Det første bygget vi bygger er ei årestue. Deretter skal det bygges en stavkirke, ei smie, fjøs og stabbur. Naustet på Stangnes (Senja) er modell for bærekonstruksjonen på dette bygget. Til skråavstiving av årestua har vi valgt å bruke rotkne i overgangen stav-samhald.
På jakt etter rotkne
Eirik Nicolaisen ble henta inn som veileder for uttak av rotkne. Han var tidligere student ved HIST Teknisk Bygningsvern og har skrevet en bachloroppgave om tradisjonell bruk av rotkne i eldre bygninger.
Han laget en verktøyliste over verktøy som man må ha med seg i skogen.
– kvass øks
– spisspade
– tau
– øks du ikke er redd for å ødelegge/ hakke
– øks som du i hvert fall ikke er redd for å ødelegge
Denne furua står på stein og sandmark. Foto: Roald Renmælmo
Vi brukte Arne Pedersen, i Aursfjord i Malangen, som kjentmann. Arne kunne fortelle mye om hvor det var de beste mulighetene for å hente ut emner. Rotknea som vi skal bruke skal være av furu. Det vi ser etter er små furu som har vokst sent. Det er en fordel om furua står på berg med lite jord oppå. Da stikker ikke rota så dypt ned i bakken, og det er større sjanse for at rota går ut i 90 grader fra stammen. Når furua vi skal bruke er funnet, graver vi rundt furua slik at vi kan se rotsystemet. Nå kan vi se hvilken rot vi vil bruke til rotkne. Kapping av røtter kan være en tøff jobb. Det er mange røtter man ikke kan se under bakken. Det er lurt å bruke en øks som tåler litt småstein og grus. Når alle røttene er kappet kan vi hjelpe til med et tau og rotvelte treet.
Alle rotband som ikkje skal vere med blir kappa med øks. Foto: Roald Renmælmo
Øks og hakke var praktisk til å grave fram røtene og hogge dei av. Foto: Roald Renmælmo
Furu med rotkne som er felt. Foto: Roald Renmælmo
Først ble flata som skal inn mot staven hogd flat. Foto: Roald Renmælmo
Videre ble sidene på rota hogd flate og i dimensjon litt på overmål. Foto: Roald Renmælmo
Ei vanlig ryarkøks var praktisk til dette arbeidet. Denne er kopi av ei bile frå Målselv som er smidd av Jon Stengrimsen. Foto: Roald Renmælmo
Når treet er veltet kan vi bestemme oss for hva som er det beste emnet. Dersom man er heldig, kan man få to rotkne av et tre som er felt. Men det er sjeldent, fordi da må emnene stå 180 grader ovenfor hverandre. Vi skulle ha totalt 6 rotkne. Vi måtte da felle 6 trær. Emnene ble hugget til på overmål for frakt til kjørevei for videre transport til verkstedet. På verkstedet ble emnene justert på dimensjon for å passe inn i bygget.
Montering
Vi brukte stropper for å holde rotknea til staven når vi arbeidde med merking og tilpasning. Vi meddrog og tilpassa rotkneet til stav/sammhald. Rotkneet ble festa både i stav og samhald. Til dette brukte vi 1″ trenagler av furu. Det ble brukt 1″ navar til å bore hull for naglene. Naglene ble så kløyvd ut av rettvokst alved av rotstokken på furu. Emna ble spikka til koniske med firkanta tverrsnitt med brekte kanter.
Felling av rotkne til stav og samhald. Foto: Thor Larssen
Rotknea sin funksjon i bygget er å stive av konstruksjonen. En annen måte å stive av et bygg på er å bruke skråband. Det er en enklere arbeidsprosess å lage emne til skråband, men ulempen med skråband er at den vil ta mer plass i rommet. Derfor ble det valgt rotkne.

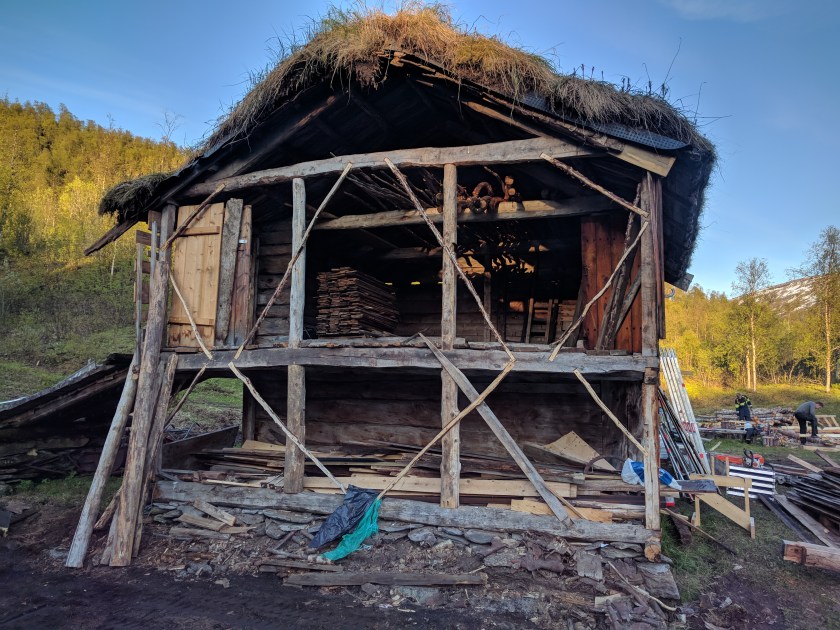

I takkonstruksjonen har det gjennom årene vært nødvendig med ymse tiltak for å bære lasten. Konstruksjonen i sin helhet ble vurdert gjennom flere befaringer av hele fjøset og vi kunne etterhvert konkludere med at utbedringer ikke ville være tilstrekkelig ettersom omfanget fra grunnforhold, fundamentering, takkonstruksjon og sammenføyninger rett og slett måtte gjøres om. Demontering og riving ble dermed et faktum. Gjenreisingen skal hente konstruksjonsprinsippene og samsvare med materialbruken som vi finner i de to tilstøtende byggene. Utforming og valg av løsninger skal være representativt for byggets tidsperiode og de to tilstøtende byggene. Prosjektet er finansiert av eier Midt Troms Museum, Troms fylkeskommune og Riksantikvaren.
Tradisjonelt bygghandverk
